序号

S/N

零件代号

Part No.

零件名称

Part Name

数量

Q’ty

备注

Remarks

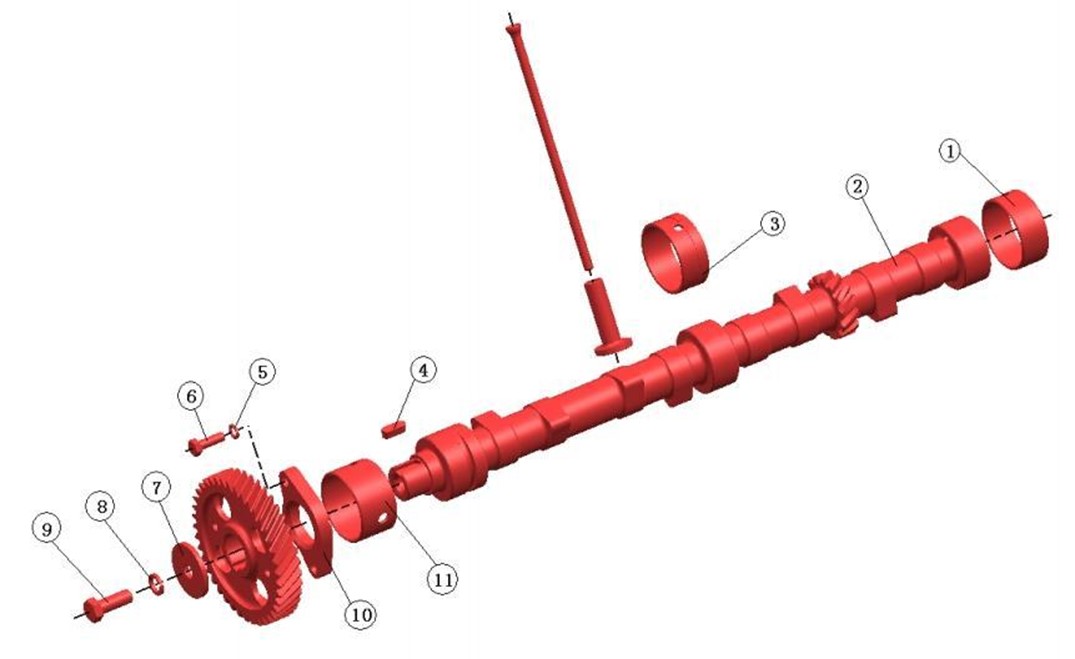

1

4100QB-01-014

凸轮轴衬套 III

Camshaft bushing III

1

2

YN33-02-001

凸轮轴

Camshaft

1

3

4100QB-01-014-Ⅱ

凸轮轴衬套 Ⅱ

Camshaft bushing II

1

4

GB/T1096-2003

键 8×7×22

Plain key 8×7×22

1

5

GB93-1987

垫圈 8

Spring gasket 8

2

6

GB/T5783-2000

螺栓 M8×25

Bolt M8×25

2

7

4100QB-0102-002

惰齿轮挡圈

Idle gear retainer ring

1

8

GB93-1987

垫圈 12

Spring gasket 12

1

9

GB/T5783-2000

螺栓 M12×32-8.8

Bolt M12×32-8.8

1

10

4100QB-02-004A

凸轮轴止推板

Camshaft thrust sheet

1

11

4100QB-01-013A

凸轮轴衬套 Ⅰ

Camshaft bush ( Ⅰ)

1

序号

S/N

零件代号

Part No.

零件名称

Part Name

数量

Q’ty

备注

Remarks

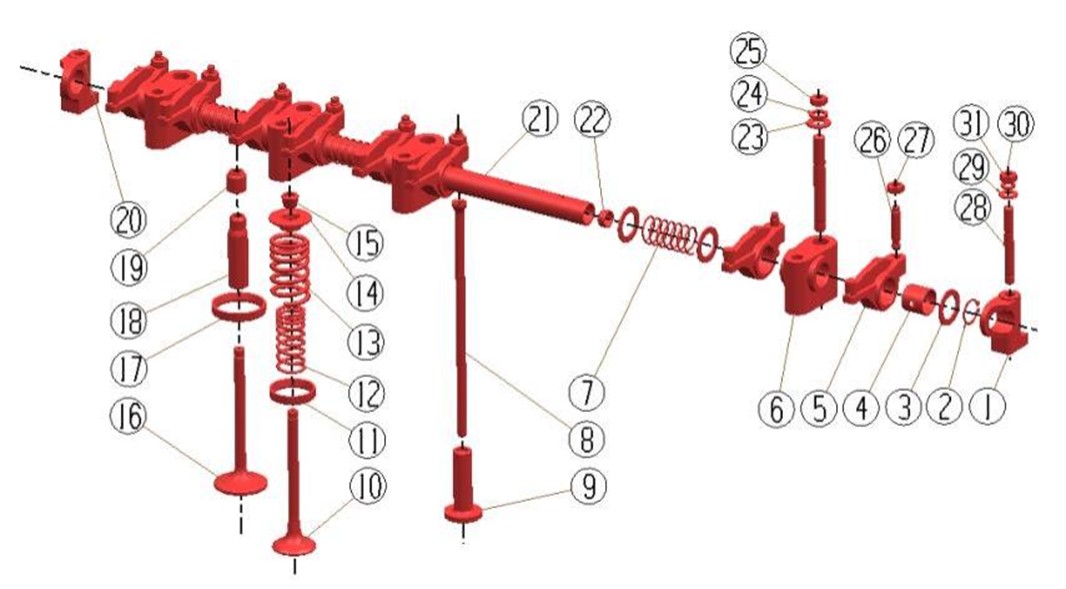

1

4100QB-03.02-008B

后辅助摇臂座

Rear auxiliary rocker armer seat

1

2

GB894.1-1986

挡圈 20

Circlip Φ20

2

3

4100QB-03.02-006

垫圈ф31

Washer

8

4

4100QB-03.02.01A-002A

气门摇臂衬套

Valve-rocker arm bush

8

5

4100QB-03.02.01A

气门摇臂

Valve rocker arm

8

6

4100QB-03.02-001-1A

摇臂座

Rocker arm seat

4

7

4100QB-03.02-004

摇臂轴弹簧

Rocker arm shaft spring

3

8

4100QB-2-02-006

气门推杆

Valve push rod

8

9

495QA-02-005

气门挺柱

Valve tappet

8

10

YN33-03-001

排气门

Exhaust valve

4

11

YN33-03.01-003

排气门座圈

Exhaust valve seat

4

12

4100QB–1A-03-003A

气门外弹簧

Valve outer spring

8

13

4100QB–1A-03-004A

气门内弹簧

Valve inner spring

8

14

4100QB–1A-03-005A

气门上弹簧座

Valve upper spring seat

8

15

4100QB-03-006D

气门锁夹

Valve locking clip

16

16

YN33-03-002

进气门

Intake valve

4

17

YN33-03.01-004

进气门座圈

Seat – intake valve

4

18

4100QB-03.01-005

气门导管

Valve duct

8

19

4100QB-03.01.01

气门杆油封

Valve stem oil seal assy

8

20

4100QB-03.02-007B

前辅助摇臂座

Front auxiliary rocker seat

1

21

4100QB-03.02-II

摇臂座部件

Rocker arm seat component

1

22

4100QB-03.02-005A

碗形塞φ14

Cup plug φ14

2

23

GB/T97.1-2002

垫圈 10

Gasket 10

4

24

GB93-1987

垫圈 10

10

4

25

GB/T6170-2000

螺母 M10

Nut M10

4

序号

S/N

零件代号

Part No.

零件名称

Part Name

数量 Q’ty

备注

Remarks

26

GB/T6171-2000

螺母 M8×1

Nut M8×1

8

27

4100QB-03.02-002

气门间隙调整螺钉

Valve clearance adjusting screw

8

28

GB898-88

螺柱 AM8×60

Stud AM8×60

2

29

GB/T971-2002

垫圈 8

2

30

GB93-1987

垫圈 8

8

2

31

GB/T6170-2000

螺母 M8

Nut M8

2
