SANY SY265C SY265C9 SY265C9M2K EXCAVATOR parts catalog 31
|
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
|
2-277-1 |
1 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
|
2-277-2 |
2 |
A210204000129 |
4 |
螺钉 |
Screw |
|
2-277-3 |
3 |
A210405000006 |
4 |
垫圈 |
Washer |
|
2-277-4 |
4 |
B230101000457 |
1 |
O形圈 |
O-ring |
|
2-277-5 |
5 |
10210082 |
1 |
堵头 |
Plug |
|
2-277-6 |
6 |
10210078 |
1 |
压板 |
Plate AS |
|
2-277-7 |
7 |
10210081 |
1 |
橡胶板 |
Plate, rubber |
|
2-277-8 |
8 |
A210204000339 |
4 |
螺钉 |
Screw |
|
2-277-9 |
9 |
60117826 |
1 |
燃油箱滤网 |
Strainer AS, fuel (float gauge) |
|
2-277-10 |
10 |
A290000002193 |
1 |
燃油箱锁盖 |
Cap AS, filter, fuel tank |
|
2-277-11 |
11 |
11989071 |
1 |
燃油箱 |
Fuel TankSY265C9.1.3.5.1.1 |
|
2-277-12 |
12 |
11989792 |
1 |
底盖总成 |
Bottom Cap |
|
2-277-13 |
13 |
A210401000017 |
10 |
垫圈 |
Washer |
|
2-277-14 |
14 |
A210609000025 |
1 |
O形圈 |
O-ring |
|

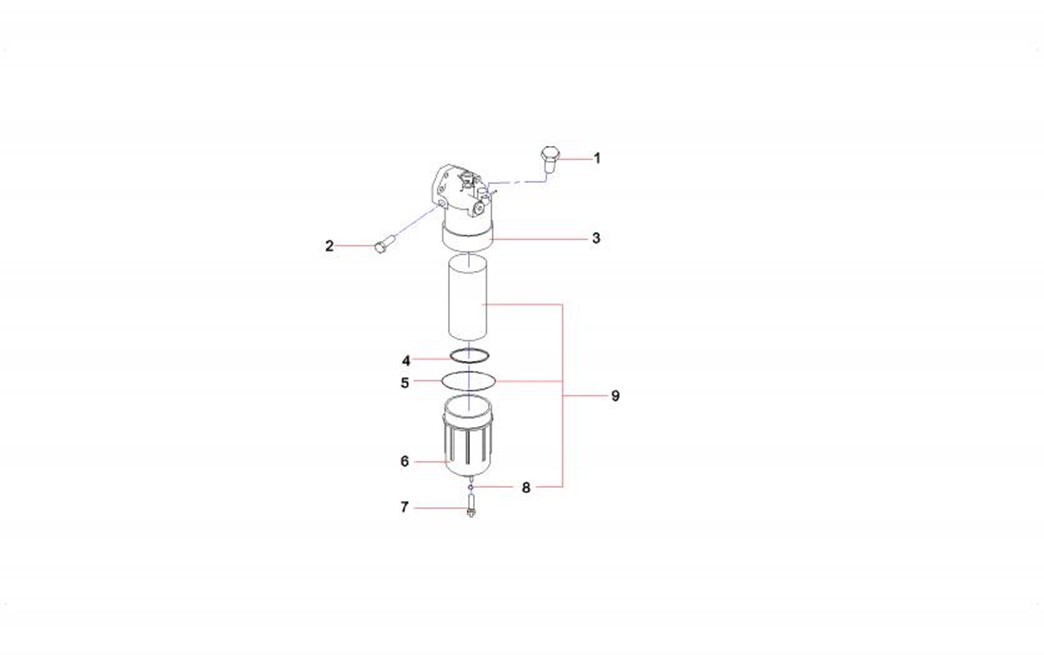

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
|
2-279-1 |
1 |
60078243 |
1 |
塞 |
Plug |
|
2-279-2 |
2 |
60078245 |
1 |
塞 |
Plug |
|
2-279-3 |
3 |
60078250 |
1 |
座 |
Fuel Filter Seat |
|
2-279-4 |
4 |
60078242 |
1 |
浮标 |
Float |
|
2-279-5 |
5 |
60078246 |
1 |
垫片 |
Washer |
|
2-279-6 |
6 |
60078248 |
1 |
壳体 |
Housing – Filter Element |
|
2-279-7 |
7 |
60078244 |
1 |
塞 |
Water Drain Plug |
|
2-279-8 |
8 |
60078247 |
1 |
垫片 |
Gasket |
|
2-279-9 |
9 |
60017773 |
1 |
柴油滤清器 |
Filter, diesel fuel |

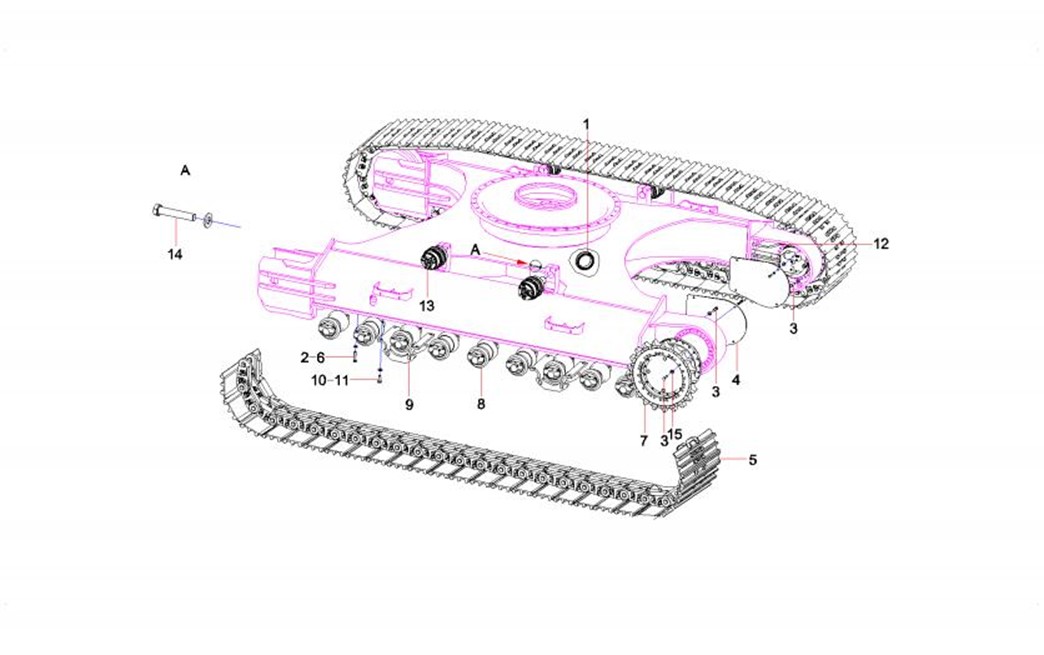

第3章
行走装置
(Travel device)
|

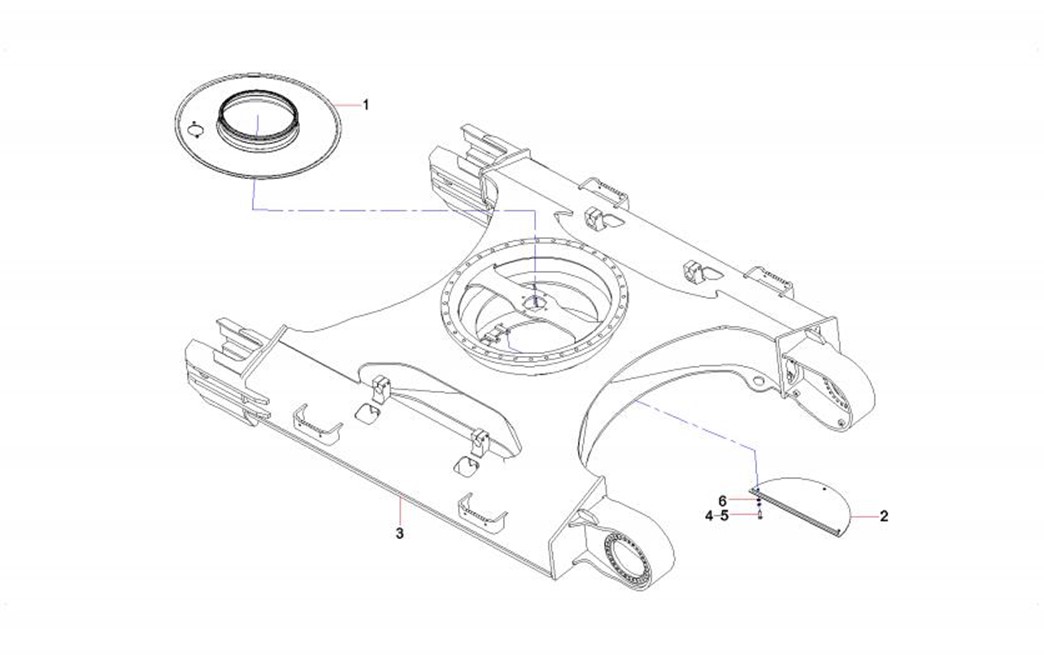

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
|
3-3-1 |
1 |
10597735 |
1 |
密封组件 |
Seal GP |
|
3-3-2 |
2 |
10131971 |
2 |
盖板总成 |
Coverplate GP |
|
3-3-3 |
3 |
12741799 |
1 |
履带架 |
track frameSY265C9.2.1C |
|
3-3-4 |
4 |
A210111000202 |
14 |
螺栓M12×30GB5783 10.9级 |
Bolt M12×30GB5783 |
|
3-3-5 |
5 |
24000513 |
14 |
垫圈12GB93 达克锈 |
Washer 12GB93 |
|
3-3-6 |
6 |
60060548 |
6 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
|

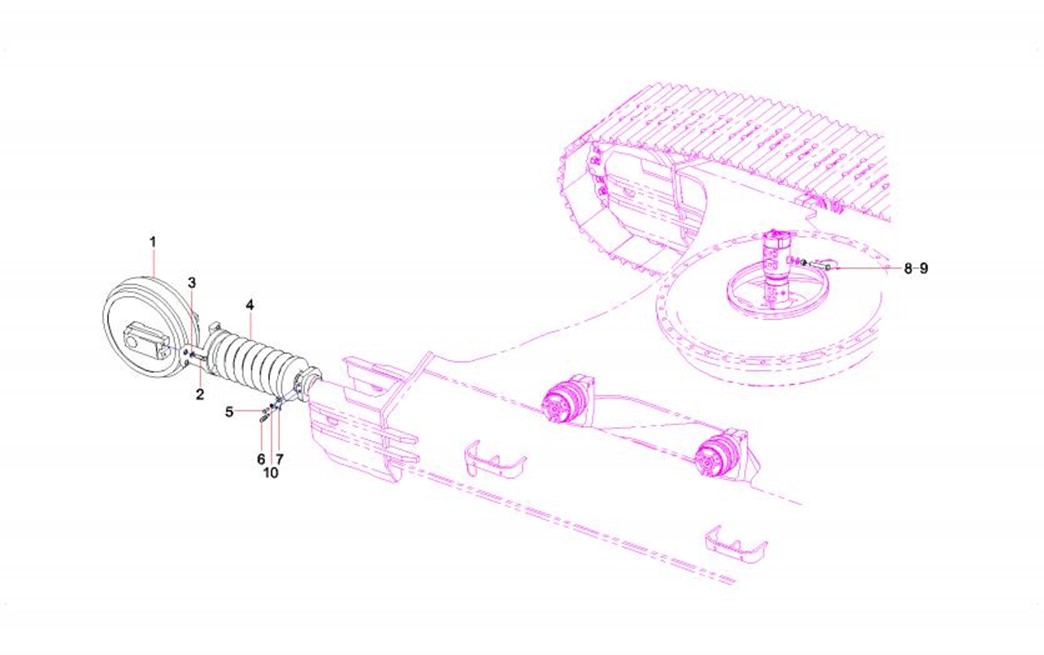

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
|
3-5-1 |
1 |
11744341 |
2 |
引导轮总成 |
Leading Wheel assembly |
|
3-5-2 |
2 |
A210111000054 |
8 |
螺栓M16×55GB5783 10.9级 |
Bolt |
|
3-5-3 |
3 |
A210491000118 |
16 |
垫圈 |
Washer |
|
3-5-4 |
4 |
A229900006383 |
2 |
张紧装置 |
Tensioner |
|
3-5-5 |
5 |
A210111000101 |
2 |
螺栓M12×25GB5783 10.9级 |
Bolt |
|
3-5-6 |
6 |
B229900000862 |
2 |
黄油阀 |
Valve, grease |
|
3-5-7 |
7 |
A820101010372 |
2 |
支板 |
Plate, support |
|
3-5-8 |
8 |
A210110000233 |
1 |
螺栓M20×110GB5782 10.9级 |
Bolt |
|
3-5-9 |
9 |
A210307000029 |
1 |
螺母M20GB6170 10级 |
Nut |
|
3-5-10 |
10 |
A210491000121 |
2 |
垫圈 |
Washer 12GB1230 |
