冷却系统

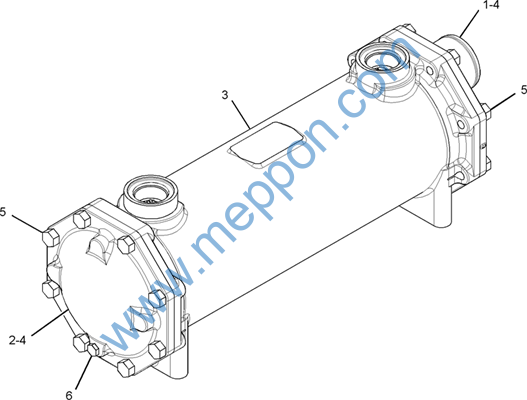

211-0876 CORE GP-OIL COOLER (机油冷却器芯总成)

序列号: B3X521-向上

属于315-1135, 316-8471 动力传动系配置总成-OEM

SMCS-1351, 1374, 1375, 1378    i03114130

注

参考编号

参考图

零件号

数量

零件名称

1 2 3 4 5 6 (产品层级)

参见页码

1

1

208-9718

1

BONNET-OIL COOLER (机油冷却器底盖)

2

1

208-9720

1

BONNET-OIL COOLER (机油冷却器底盖)

3

1

211-0875

1

CORE AS-OIL COOLER (TRANSMISSION)

(机油冷却器芯组件 (变速箱))

4

1

213-9395

2

SEAL-O-RING (O 形密封圈)

5

1

0S-1595

16

BOLT (1/2-13X1.25-IN) (螺栓 (1/2-13X1.25-IN))

6

1

8T-6765

1

PLUG-PIPE (管塞)

图1

<结束>

g01607274

冷却系统

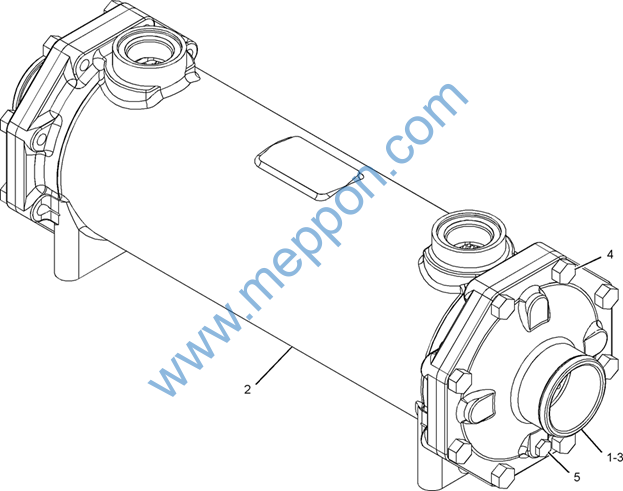

211-5860 CORE GP-OIL COOLER (机油冷却器芯总成)

序列号: B3X1-向上

附件

SMCS-1351, 1374, 1375, 1378    i02708190

注

参考编号

参考图

零件号

数量

零件名称

1 2 3 4 5 6 (产品层级)

参见页码

1

1

238-8957

2

BONNET (底盖)

2

1

211-0875

1

CORE AS-OIL COOLER (TRANSMISSION)

(机油冷却器芯组件 (变速箱))

3

1

213-9395

2

SEAL-O-RING (O 形密封圈)

4

1

0S-1595

16

BOLT (1/2-13X1.25-IN) (螺栓 (1/2-13X1.25-IN))

5

1

8T-6765

2

PLUG-PIPE (管塞)

图1

<结束>

g01323133

冷却系统

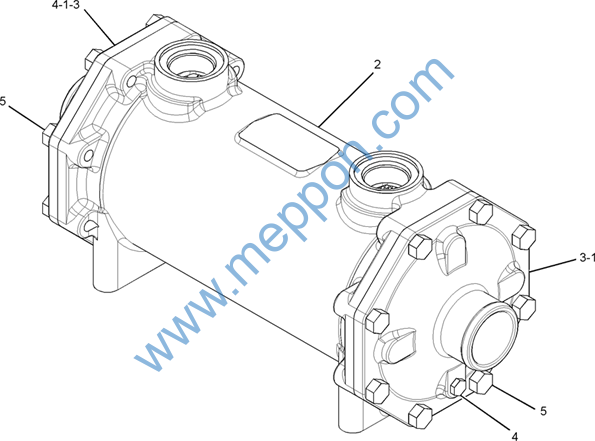

238-7997 CORE GP-OIL COOLER (机油冷却器芯总成)

序列号: B3X1-向上

属于317-7570, 320-1224, 321-1431 动力传动系配置总成-OEM

也是一个附件

SMCS-1351, 1374, 1375, 1378    i03571503

注

参考编号

参考图

零件号

数量

零件名称

1 2 3 4 5 6 (产品层级)

参见页码

1

1

213-9395

2

SEAL-O-RING (O 形密封圈)

2

1

238-7996

1

CORE AS-OIL COOLER (TRANSMISSION)

(机油冷却器芯组件 (变速箱))

3

1

299-4738

2

BONNET-OIL COOLER (机油冷却器底盖)

4

1

8T-6765

2

PLUG-PIPE (管塞)

5

1

8T-8917

16

BOLT (1/2-13X1.25-IN) (螺栓 (1/2-13X1.25-IN))

图1

<结束>

g01515043

冷却系统

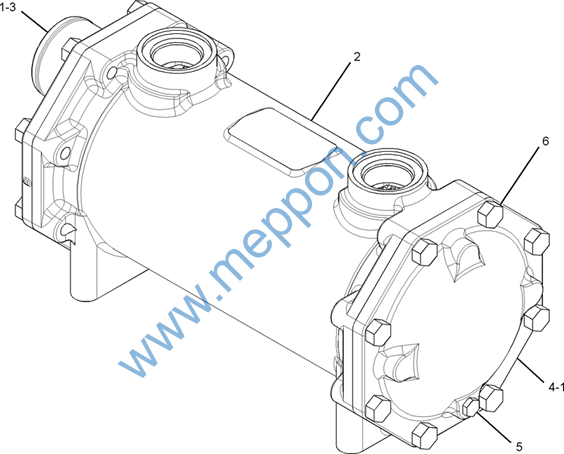

287-6593 CORE GP-OIL COOLER (机油冷却器芯总成)

序列号: B3X1-向上

属于308-4766, 323-6977 动力传动系配置总成-OEM

也是一个附件

SMCS-1351, 1374, 1375, 1378    i03102055

注

参考编号

参考图

零件号

数量

零件名称

1 2 3 4 5 6 (产品层级)

参见页码

1

1

213-9395

2

SEAL-O-RING (O 形密封圈)

2

1

238-7996

1

CORE AS-OIL COOLER (TRANSMISSION)

(机油冷却器芯组件 (变速箱))

3

1

238-8955

1

BONNET (底盖)

4

1

238-8956

1

BONNET (底盖)

5

1

8T-6765

1

PLUG-PIPE (管塞)

6

1

8T-8917

16

BOLT (1/2-13X1.25-IN) (螺栓 (1/2-13X1.25-IN))

图1

<结束>

g01720254

冷却系统

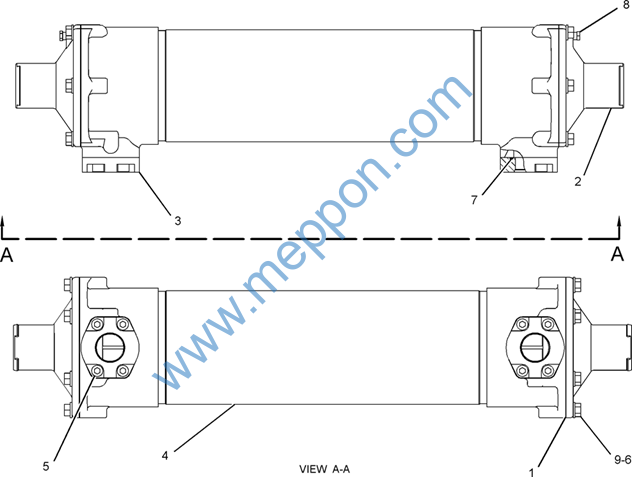

294-0948 CORE GP-OIL COOLER (机油冷却器芯总成)

序列号: B3X1-向上

附件

SMCS-1351, 1374, 1375, 1378    i03279717

注

参考编号

参考图

零件号

数量

零件名称

1 2 3 4 5 6 (产品层级)

参见页码

1

1

105-8901

2

GASKET (密封垫)

2

1

290-9946

2

BONNET (底盖)

3

1

292-5059

2

FLANGE (法兰)

4

1

292-5060

1

CORE AS (芯组件)

5

1

5F-8807

8

BOLT (1/2-13X1.25-IN) (螺栓 (1/2-13X1.25-IN))

6

1

5P-8245

12

WASHER-HARD (13.5X25.5X3-MM THK) (硬垫圈

(13.5X25.5X3-MM 厚))

7

1

6V-4368

2

SEAL-O-RING (O 形密封圈)

8

1

8T-6765

2

PLUG-PIPE (管塞)

9

1

8T-8917

12

BOLT (1/2-13X1.25-IN) (螺栓 (1/2-13X1.25-IN))

图1

<结束>

g01672214

电气和起动系统

348-0199 SERVICE GP-POWER TRAIN

(动力传动系维修总成)

序列号: B3X300-380

适用于 2-DISC CLUTCH EQUIPPED TRANSMISSIONS

现场安装

SMCS-4808, 7610    i03635097

零件名称    参见

注    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

没有提供的零件

<结束>

电气系统

7X-6312 CORD AS-HEATER ELEMENT–120-VOLT (加热器芯

电线组件–120 伏)

序列号: B3X1-向上附件

SMCS-1408    i03378141

参考    参考    零件名称    参见

注    编号    图    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

（出版时没有可提供的更换零件）

图1    <结束>    g01747436

电气系统

127-8609 CORD AS-HEATER ELEMENT–240-VOLT (加热器芯

电线组件–240-伏)

序列号: B3X1-向上附件

SMCS-1408    i03378332

参考    参考    零件名称    参见

注    编号    图    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

（出版时没有可提供的更换零件）

图1    <结束>    g01747438

电气系统

290-3348 ELECTRONICS GP-POWER TRAIN

(动力传动系电子系统总成)

序列号: B3X1-向上

属于287-5732, 287-5733, 287-5734, 287-5735, 287-5736, 288-0926, 288-0927, 307-1996,

308-1341, 308-2974, 308-6243, 311-3033, 311-4668, 316-0710, 323-5192 整体变速箱配置总成

SMCS-3168, 4800, 4808, 7610, 7620    i02639075

零件名称    参见

注    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

290-1356    1    SOFTWARE GP-POWER TRAIN (动力传动系软件总成)

-或-

290-1357    1    SERVICE GP-POWER TRAIN (动力传动系维修总成)

（可以选择提供的更换件）（包括控制总成和软件）

<结束>

312-6107 ELECTRONICS GP-POWER TRAIN

(动力传动系电子系统总成)

序列号: B3X1-向上

属于324-8938 变速箱配置总成, 287-5737, 307-1996, 308-6243, 312-8637, 314-9518, 316-6072,

316-8770 整体变速箱配置总成

SMCS-3168, 4800, 4808, 7610, 7620    i03937369

零件名称    参见

注    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

358-2352    1    SOFTWARE GP-POWER TRAIN (动力传动系软件总成)

<结束>

312-6108 ELECTRONICS GP-POWER TRAIN

(动力传动系电子系统总成)

序列号: B3X381-向上

属于287-5732, 287-5735, 287-5736 整体变速箱配置总成

SMCS-3168, 4800, 4808, 7610, 7620    i04018430

零件名称    参见

注    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

358-2353    1    SOFTWARE GP-POWER TRAIN (动力传动系软件总成)

<结束>

312-6109 ELECTRONICS GP-POWER TRAIN

(动力传动系电子系统总成)

序列号: B3X1-向上

属于290-0600 变速箱配置总成, 270-4380, 287-5733, 287-5734, 299-8029, 299-8031, 308-1341,

308-2974, 311-3033, 312-6001, 312-6002, 312-6003, 312-6004, 312-6005, 312-6006, 312-6007,

312-6008, 312-6009, 312-6010, 312-6011, 315-0496, 316-0710, 317-2114, 317-9519, 321-1465,

323-5192, 324-9079, 325-5822 整体变速箱配置总成

SMCS-3168, 4800, 4808, 7610, 7620    i04083010

零件名称    参见

注    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

358-2352    1    SOFTWARE GP-POWER TRAIN (动力传动系软件总成)

<结束>

电气系统

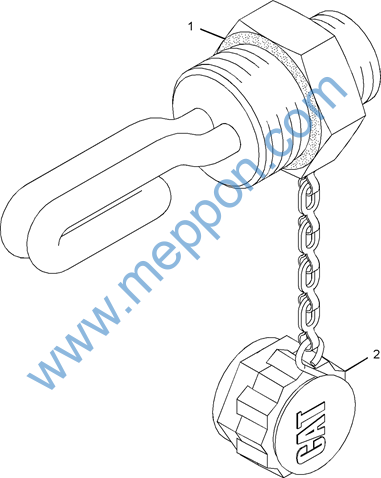

332-4746 HEATER AS-FLUID (机液加热器组件)

序列号: B3X1-向上 120-V，300-W

属于332-6777 机液加热器总成附件

SMCS-5096, 664E    i03371106

参考    参考    零件名称    参见

注    编号    图    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

1    1    5P-7701    1    SEAL-O-RING (O 形密封圈)

2    1    133-6517    1    CAP AS-DUST (防尘罩组件)

图1    <结束>    g01743055

电气系统

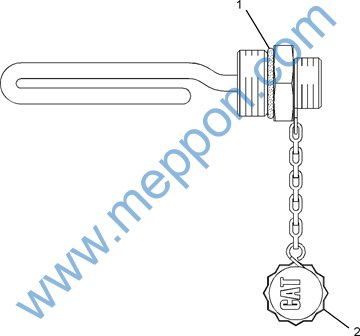

332-4747 HEATER AS-FLUID (机液加热器组件)

序列号: B3X1-向上 240-V，300-W

属于332-6778 机液加热器总成附件

SMCS-5096, 664E    i03371145

参考    参考    零件名称    参见

注    编号    图    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

1    1    5P-7701    1    SEAL-O-RING (O 形密封圈)

2    1    133-6517    1    CAP AS-DUST (防尘罩组件)

图1    <结束>    g01743134

电气系统

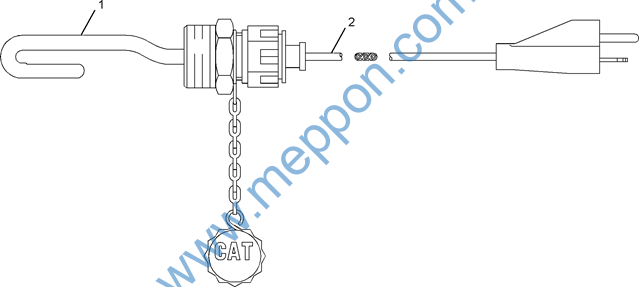

332-6777 HEATER GP-FLUID (机液加热器总成)

序列号: B3X1-向上附件

SMCS-5096, 664E    i03371001

参考    参考    零件名称    参见

注    编号    图    零件号    数量    1 2 3 4 5 6 (产品层级)    页码

Y    1    1    332-4746    1    HEATER AS-FLUID (120-VOLT, 300-WATT)    10

(机液加热器组件 (120-V，300-W))

2    1    7X-6312    1    CORD AS-HEATER ELEMENT (120-VOLT, 15-AMPERE)

(加热器芯电线组件 (120 伏，15 安))

Y-另有图示

图1    <结束>    g01742840
