FAST FC6A250-1 FC6A210 FA6A250 TRANSMISSION PARTS MANUAL B
|
电气系统 |
|

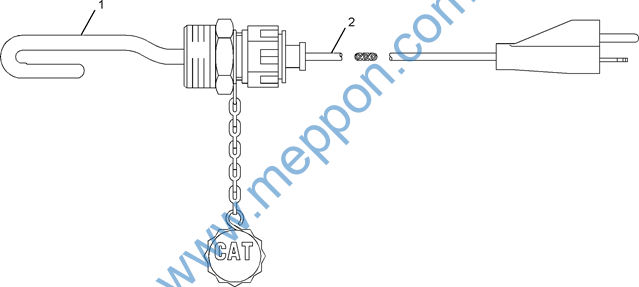

332-6778 HEATER GP-FLUID (机液加热器总成) 序列号: B3X1-向上附件 SMCS-5096, 664E i03371020 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 1 1 332-4747 1 HEATER AS-FLUID (240-VOLT, 300-WATT) 11 (机液加热器组件 (240-V，300-W)) |
|
2 1 127-8609 1 CORD AS-HEATER ELEMENT (240-VOLT, 15-AMPERE) (加热器芯电线组件 (240 伏，15 安)) |
|
Y-另有图示 |
|
图1 <结束> g01742933 |
SCBP4927-15 1 / 1 电气系统 13
|
电气系统 |
|

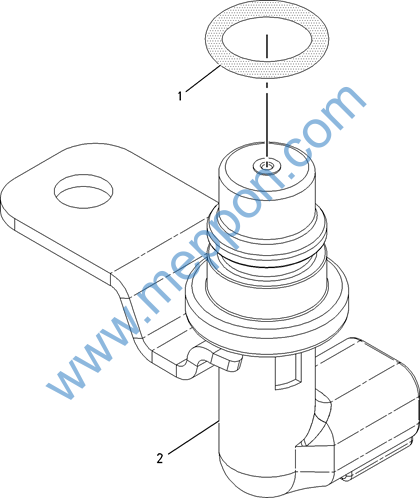

214-2485 SENSOR GP-SPEED (转速传感器总成) 序列号: B3X1-向上 属于280-1110, 338-0409 变速箱液压控制总成 SMCS-1408, 3175, 7493 i04186412 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 228-4947 1 SEAL-O-RING (O 形密封圈) |
|
2 1 191-8304 1 SENSOR GP-SPEED (TRANSMISSION OUTPUT 2) (转速传感器总成 (变速箱输出 2)) |
|
图1 <结束> g00998408 |
14 电气系统 1 / 1 SCBP4927-15
|
电气系统 |
|

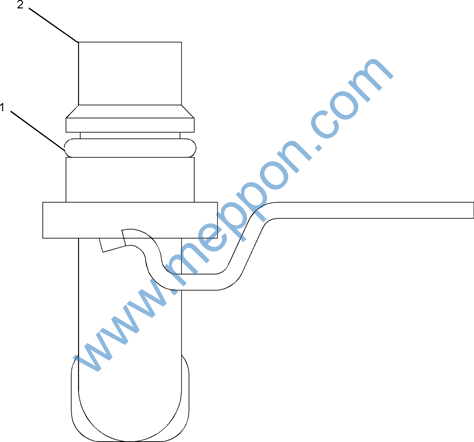

236-6222 SENSOR GP-SPEED (转速传感器总成) 序列号: B3X1-向上 属于280-1110, 338-0409 变速箱液压控制总成 SMCS-1408, 3175, 7493 i04186429 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 228-4947 1 SEAL-O-RING (O 形密封圈) |
|
2 1 191-8305 1 SENSOR GP-SPEED (TRANSMISSION OUTPUT 1) (转速传感器总成 (变速箱输出 1)) |
|
图1 <结束> g01021495 |
SCBP4927-15 1 / 1 电气系统 15
|
电气系统 |
|

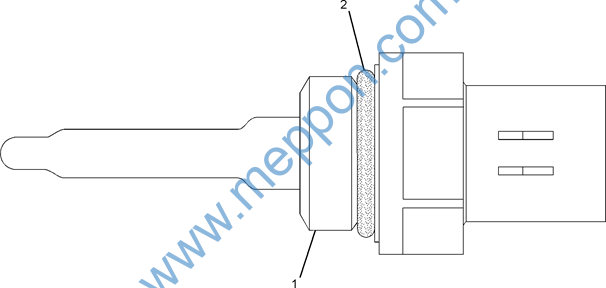

234-5013 SENSOR GP-TEMPERATURE (温度传感器总成) 序列号: B3X1-向上 属于277-6905, 280-1110, 338-0409 变速箱液压控制总成 SMCS-1408, 301T, 3065 i03603728 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 256-6453 1 SENSOR AS-TEMPERATURE (温度传感器组件) |
|
2 1 238-5080 1 SEAL-O-RING (O 形密封圈) |
|
图1 <结束> g01164268 |
16 电气系统 1 / 1 SCBP4927-15
|
电气系统 |
|

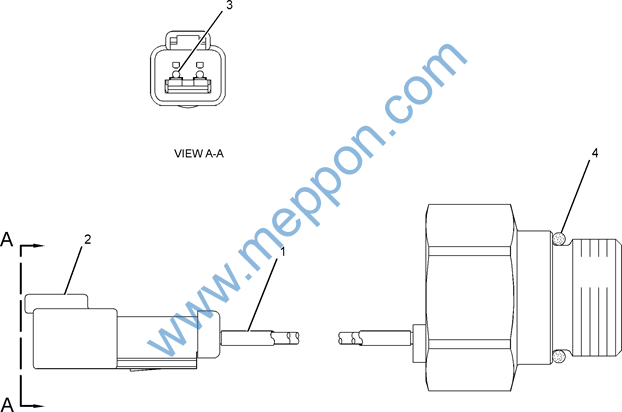

164-7577 SWITCH GP-BYPASS (旁通开关总成) 序列号: B3X1-向上 属于262-2760 控制歧管总成, 325-3694 安全阀总成 SMCS-1408, 1435 i04182818 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
E 1 1 9X-1813 SLEEVE (19-CM) (套筒 (19-CM)) |
|
2 1 102-8802 1 KIT-RECEPTACLE (2-PIN) (插座套件 (2-针)) |
|
（包含插座组件和楔块） |
|
3 1 8T-8729 2 PIN-CONNECTOR (16-GA TO 18-GA) (插头触针 (16-线规至 18-线规)) |
|
4 1 3D-2824 1 SEAL-O-RING (O 形密封圈) |
|
E-按厘米订购 |
|
图1 <结束> g02157795 |
SCBP4927-15 1 / 1 电气系统 17
|
基本变速箱 |
|

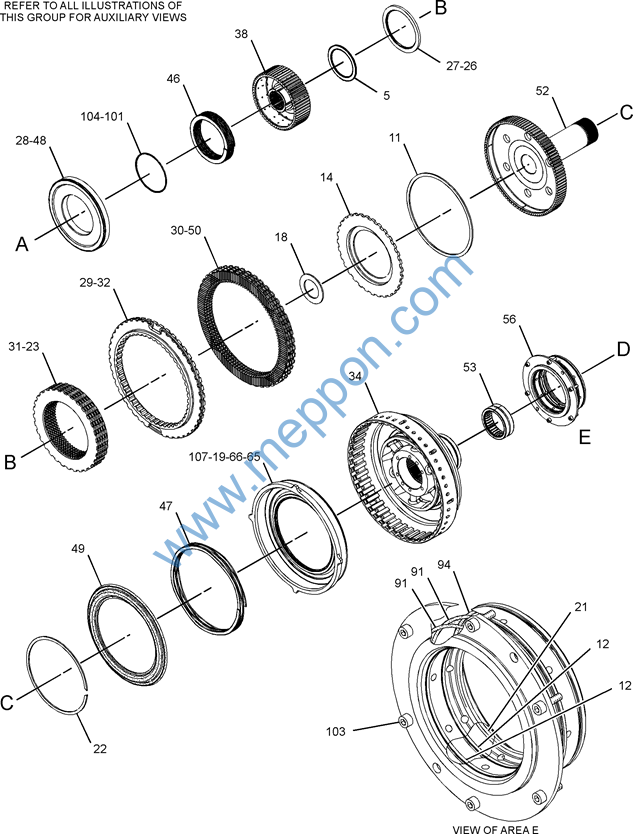

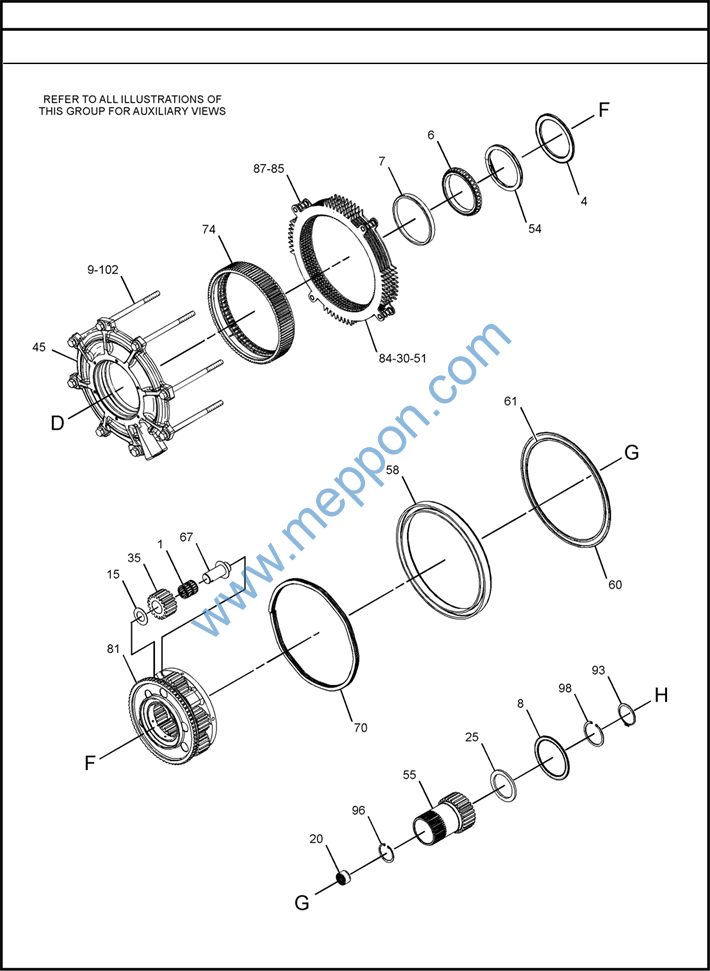

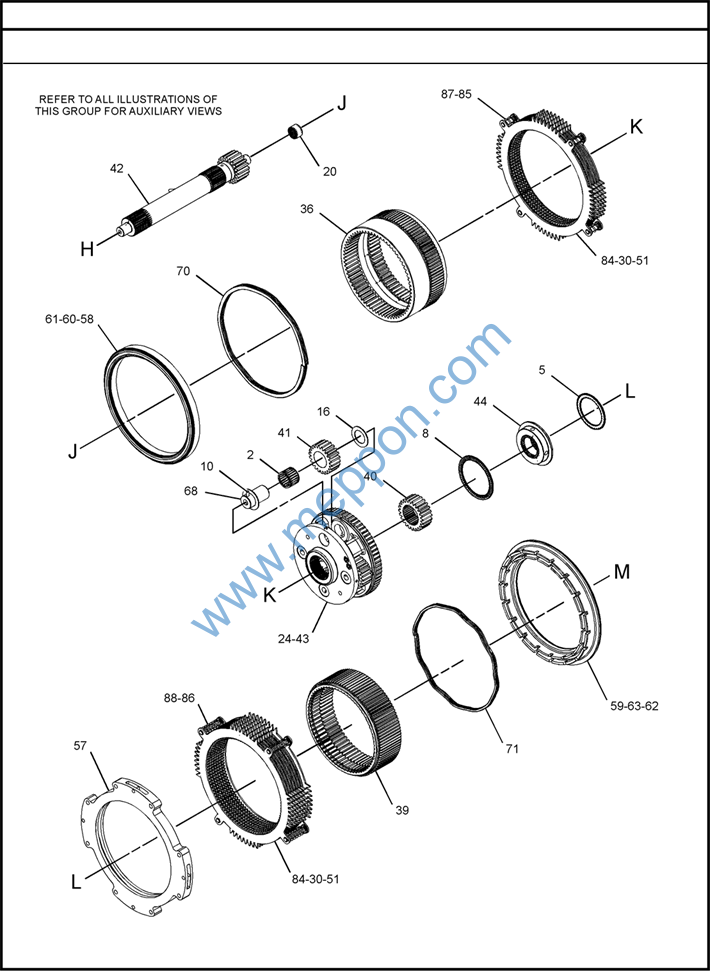

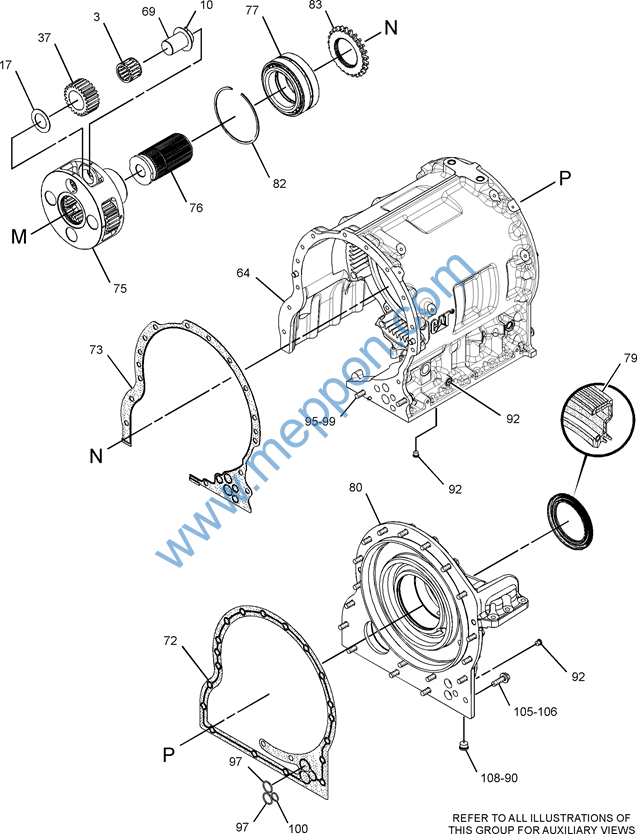

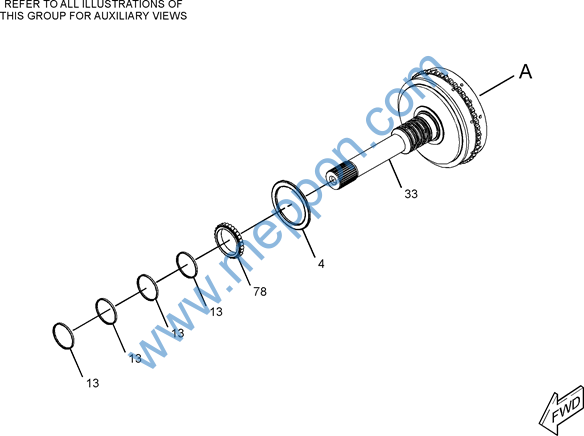

265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) 序列号: B3X1-向上 属于265-5149 变速箱核心配置总成 SMCS-3160 i03437221 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 3 2S-0669 12 BEARING (轴承) |
|
2 4 5M-6126 4 BEARING AS-ROLLER (滚柱轴承组件) |
|
3 5 139-9313 4 BEARING-SPECIAL (专用轴承) |
|
4 1,3 257-8660 2 BEARING-THRUST (止推轴承) |
|
5 2,4 264-7794 2 BEARING-THRUST (止推轴承) |
|
6 3 265-7969 1 CONE-TAPERED (圆锥滚柱内环) |
|
7 3 265-7970 1 CUP-TAPERED ROLLER (圆锥滚柱外环) |
|
8 3,4 269-6932 2 BEARING-THRUST (止推轴承) |
|
9 3 2M-0849 8 WASHER-HARD (13.5X25.5X5-MM THK) (硬垫圈 (13.5X25.5X5-MM 厚)) |
|
10 4,5 3S-2708 14 PIN-SPRING (弹簧销) |
|
11 2 4D-7889 1 RING (环) |
|
12 2 6Y-5888 2 RING-SEAL (密封圈) |
|
13 1 7G-4822 4 RING-SEAL (密封圈) |
|
14 2 7T-5601 1 PLATE (板) |
|
15 3 8E-8300 12 DISC-THRUST (止推盘) |
|
16 4 8E-8304 8 DISC-THRUST (止推盘) |
|
17 5 8E-8306 8 DISC-THRUST (止推盘) |
|
18 2 8E-8313 1 DISC-THRUST (止推盘) |
|
19 2 8S-3370 1 RING-SEAL (密封圈) |
|
20 3,4 8T-1178 2 BEARING-ROLLER (滚柱轴承) |
|
21 2 9F-8477 1 RING-METAL SEAL (金属密封圈) |
|
22 2 9U-1741 1 RING-RETAINING (挡圈) |
|
23 2 134-8361 5 PLATE-CLUTCH (离合器板) |
|
24 4 140-9842 2 RING-LOCK (锁圈) |
|
25 3 140-9843 1 DISC-THRUST (止推盘) |
|
26 2 177-5241 1 RING-RETAINING (挡圈) |
|
27 2 177-5246 1 RING-SPACER (间隔环) |
|
28 2 177-6797 1 RING-SEAL (密封圈) |
|
29 2 189-2089 1 RING-LOCK (锁圈) |
|
30 2,3,4 222-5203 18 DISC-FRICTION (磨擦盘) |
|
31 2 223-7519 5 DISC-FRICTION (磨擦盘) |
|
32 2 261-4721 1 PLATE-CLUTCH (离合器板) |
|
33 1 261-4724 1 SHAFT AS (轴组件) |
|
1 9W-0717 3 PLUG (螺塞) |
|
34 2 261-4730 1 HUB AS (毂组件) |
|
2 9W-0717 6 PLUG (螺塞) |
|
35 3 263-2820 6 GEAR-PLANETARY (18-TEETH) (行星齿轮 (18-齿)) |
|
36 4 263-2821 1 GEAR-RING (69/68-TEETH) (69/68-TEETH) (齿圈 (69/68-齿) (69/68-齿)) |
|
37 5 263-2825 4 GEAR-PLANETARY (24-TEETH) (行星齿轮 (24-齿)) |
|
38 2 263-2838 1 HUB-CLUTCH (离合器毂) |
|
39 4 263-2840 1 GEAR-RING (68-TEETH) (68-TEETH) (齿圈 (68-齿) (68-齿)) |
|
40 4 263-2841 1 GEAR-SUN (24-TEETH) (太阳齿轮 (24-齿)) |
|
41 4 263-2842 4 GEAR-PLANETARY (22-TEETH) (行星齿轮 (22-齿)) |
|
42 4 263-2843 1 SHAFT-CENTER (中间轴) |
|
43 4 263-2844 1 CARRIER-PLANETARY (行星齿轮托架) |
|
44 4 263-2846 1 CARRIER-BEARING (轴承支架) |
|
45 3 263-2847 1 MANIFOLD AS (歧管组件) |
|
3 183-3407 2 PLUG AS (螺塞组件) |
|
（每个包括） |
|
3 9S-8004 1 PLUG-O-RING (O 形圈螺塞) |
|
3 153-4906 1 SEAL-O-RING (O 形密封圈) |
|
3 277-0439 6 INSERT-THREADED (螺纹座圈) |
18 基本变速箱 1 / 7 SCBP4927-15
|
基本变速箱 |
|
265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03437221 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
46 2 264-4794 1 SPRING-WAVE (波形弹簧) |
|
47 2 264-4795 1 SPRING-WAVE (波形弹簧) |
|
48 2 264-4798 1 PISTON (活塞) |
|
49 2 264-4802 1 SEAL AS-BALANCE (平衡密封组件) |
|
50 2 264-4804 3 PLATE-CLUTCH (离合器板) |
|
51 3,4 264-4805 12 PLATE-CLUTCH (离合器板) |
|
52 2 264-7792 1 HUB (轮毂) |
|
53 2 264-7793 1 BEARING-NEEDLE (滚针轴承) |
|
54 3 264-7888 1 SPRING-WAVE (波形弹簧) |
|
55 3 265-0783 1 GEAR-SUN (27-TEETH) (太阳齿轮 (27-齿)) |
|
56 2 265-0784 1 HOUSING-SEAL (密封件壳体) |
|
57 4 265-7028 1 PLATE-CLUTCH (离合器板) |
|
58 3,4 266-3667 2 PISTON (活塞) |
|
59 4 266-3669 1 PISTON (活塞) |
|
60 3,4 266-3670 2 RING-SEAL (密封圈) |
|
61 3,4 266-3671 2 RING-SEAL (密封圈) |
|
62 4 266-3673 1 RING-SEAL (密封圈) |
|
63 4 266-3675 1 RING-SEAL (密封圈) |
|
Y 64 5 266-4190 1 CASE AS-TRANSMISSION (变速箱壳体组件) 219 |
|
65 2 294-2693 1 PISTON (活塞) |
|
66 2 266-4193 1 RING-SEAL (密封圈) |
|
67 3 266-7072 6 SHAFT AS-PLANETARY (行星齿轮轴组件) |
|
（每个包括） |
|
3 2A-3746 1 PLUG-CUP (碗形塞) |
|
68 4 266-7073 4 SHAFT AS-PLANETARY (行星齿轮轴组件) |
|
（每个包括） |
|
4 0T-0200 1 PLUG-CUP (碗形塞) |
|
69 5 266-7074 4 SHAFT AS-PLANETARY (行星齿轮轴组件) |
|
（每个包括） |
|
5 0T-0200 1 PLUG-CUP (碗形塞) |
|
70 3,4 266-7077 2 SPRING-WAVE (波形弹簧) |
|
71 4 266-7078 1 SPRING (弹簧) |
|
72 5 272-3616 1 GASKET (密封垫) |
|
73 5 272-7264 1 SEAL-INTEGRAL (整体式密封) |
|
74 3 273-5098 1 COUPLING (接头) |
|
75 5 273-9141 1 CARRIER-PLANETARY (行星齿轮托架) |
|
76 5 273-9146 1 SHAFT (轴) |
|
77 5 274-3961 1 BEARING AS-TAPERED ROLLER (圆锥滚柱轴承组件) |
|
78 1 274-6110 1 BEARING-INNER (RACE) (内轴承 (座圈)) |
|
79 5 274-7437 1 SEAL-LIP TYPE (唇形油封) |
|
80 5 275-3585 1 HOUSING (壳体) |
|
81 3 275-5519 1 CARRIER AS (托架组件) |
|
3 277-3456 1 BUSHING (衬套) |
|
82 5 275-5737 1 RING-RETAINING (挡圈) |
|
83 5 275-5738 1 ROTOR-SENSOR (传感器转子) |
|
84 3,4 283-6363 6 PLATE-CLUTCH (离合器板) |
|
85 3,4 284-6004 8 SPRING (弹簧) |
|
86 4 284-6005 4 SPRING (弹簧) |
|
87 3,4 284-6012 8 PIN (销) |
|
88 4 284-6013 4 PIN (销) |
|
90 5 033-6028 6 SEAL-O-RING (O 形密封圈) |
|
91 2 146-4263 2 SEAL-O-RING (O 形密封圈) |
|
92 5 183-3409 3 PLUG AS (螺塞组件) |
|
（每个包括） |
|
5 9S-8002 1 PLUG-O-RING (O 形圈螺塞) |
|
5 033-5853 1 SEAL-O-RING (O 形密封圈) |
|
93 3 1K-6984 1 RING-RETAINING (挡圈) |
|
94 2 5J-3886 1 SEAL-O-RING (O 形密封圈) |
|
95 5 5P-8245 1 WASHER-HARD (13.5X25.5X3-MM THK) (硬垫圈 (13.5X25.5X3-MM 厚)) |
SCBP4927-15 2 / 7 基本变速箱 19
|
基本变速箱 |
|
265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03437221 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
96 3 6V-0506 1 RING-RETAINING (挡圈) |
|
97 5 6V-6228 2 SEAL-O-RING (O 形密封圈) |
|
98 3 6V-6764 1 RING-RETAINING (挡圈) |
|
M 99 5 6V-7673 1 BOLT (M12X1.75X50-MM) (螺栓 (M12X1.75X50-MM)) |
|
100 5 7L-9061 3 SEAL-O-RING (O 形密封圈) |
|
101 2 7T-5594 1 RING-SEAL (密封圈) |
|
M 102 3 8C-3226 8 BOLT (M12X1.75X200-MM) (螺栓 (M12X1.75X200-MM)) |
|
M 103 2 8T-0269 6 BOLT-SOCKET HEAD (M6X1X20-MM) (内六角头螺栓 (M6X1X20-MM)) |
|
104 2 8T-2572 1 SEAL-O-RING (O 形密封圈) |
|
M 105 5 8T-4183 20 BOLT (M12X1.75X40-MM) (螺栓 (M12X1.75X40-MM)) |
|
106 5 8T-4223 20 WASHER-HARD (13.5X25.5X3-MM THK) (硬垫圈 (13.5X25.5X3-MM 厚)) |
|
107 2 9S-6929 1 SEAL-O-RING (O 形密封圈) |
|
108 5 9S-8005 6 PLUG-O-RING (O 形圈螺塞) |
|
M- 公制零件 Y-另有图示 |
|
图1 g01349319 |
20 基本变速箱 3 / 7 SCBP4927-15
|
基本变速箱 |
|
265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03437221 |
|
|
基本变速箱
265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03437221
基本变速箱
265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03437221
|
基本变速箱 |
|
265-5131 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03437221 |
|
图5 <结束> g01349317 |
|
基本变速箱 |
|
282-9537 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) 序列号: B3X1-向上 属于282-9536 变速箱核心配置总成 SMCS-3160 i03605040 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 3 2S-0669 12 BEARING (轴承) |
|
2 3 5M-6126 4 BEARING AS-ROLLER (滚柱轴承组件) |
|
3 4 139-9313 4 BEARING-SPECIAL (专用轴承) |
|
4 2 257-8660 1 BEARING-THRUST (止推轴承) |
|
5 1,3 264-7794 2 BEARING-THRUST (止推轴承) |
|
6 2 265-7969 1 CONE-TAPERED (圆锥滚柱内环) |
|
7 2 265-7970 1 CUP-TAPERED ROLLER (圆锥滚柱外环) |
|
8 3 269-6932 2 BEARING-THRUST (止推轴承) |
|
9 2 2M-0849 8 WASHER-HARD (13.5X25.5X5-MM THK) (硬垫圈 (13.5X25.5X5-MM 厚)) |
|
10 3,4 3S-2708 14 PIN-SPRING (弹簧销) |
|
11 2 4D-7889 1 RING (环) |
|
12 2 6Y-5888 2 RING-SEAL (密封圈) |
|
13 1 7G-4822 4 RING-SEAL (密封圈) |
|
14 2 7T-5601 1 PLATE (板) |
|
15 3 8E-8300 12 DISC-THRUST (止推盘) |
|
16 3 8E-8304 8 DISC-THRUST (止推盘) |
|
17 4 8E-8306 8 DISC-THRUST (止推盘) |
|
18 2 8E-8313 1 DISC-THRUST (止推盘) |
|
19 2 8S-3370 1 RING-SEAL (密封圈) |
|
20 3 8T-1178 2 BEARING-ROLLER (滚柱轴承) |
|
21 2 9F-8477 1 RING-METAL SEAL (金属密封圈) |
|
22 2 9U-1741 1 RING-RETAINING (挡圈) |
|
23 2 134-8361 5 PLATE-CLUTCH (离合器板) |
|
24 3 140-9842 2 RING-LOCK (锁圈) |
|
25 3 140-9843 1 DISC-THRUST (止推盘) |
|
26 1 177-5241 1 RING-RETAINING (挡圈) |
|
27 1 177-5246 1 RING-SPACER (间隔环) |
|
28 1 177-6797 1 RING-SEAL (密封圈) |
|
29 2 189-2089 1 RING-LOCK (锁圈) |
|
30 2,3 222-5203 18 DISC-FRICTION (磨擦盘) |
|
31 2 223-7519 5 DISC-FRICTION (磨擦盘) |
|
32 2 261-4721 1 PLATE-CLUTCH (离合器板) |
|
33 2 261-4730 1 HUB AS (毂组件) |
|
2 9W-0717 6 PLUG (螺塞) |
|
34 3 294-7963 6 GEAR-PLANETARY (18-TEETH) (18-TEETH) (行星齿轮 (18-齿) (18-齿)) |
|
35 3 263-2821 1 GEAR-RING (69/68-TEETH) (69/68-TEETH) (齿圈 (69/68-齿) (69/68-齿)) |
|
36 4 294-7968 4 GEAR-PLANETARY (24-TEETH) (24-TEETH) (行星齿轮 (24-齿) (24-齿)) |
|
37 1 263-2838 1 HUB-CLUTCH (离合器毂) |
|
38 3 263-2840 1 GEAR-RING (68-TEETH) (68-TEETH) (齿圈 (68-齿) (68-齿)) |
|
39 3 294-7964 1 GEAR-SUN (24-TEETH) (24-TEETH) (太阳齿轮 (24-齿) (24-齿)) |
|
40 3 294-7965 4 GEAR-PLANETARY (22-TEETH) (22-TEETH) (行星齿轮 (22-齿) (22-齿)) |
|
41 3 294-7966 1 SHAFT-CENTER (中间轴) |
|
42 3 263-2844 1 CARRIER-PLANETARY (行星齿轮托架) |
|
43 3 263-2846 1 CARRIER-BEARING (轴承支架) |
|
44 2 263-2847 1 MANIFOLD AS (歧管组件) |
|
2 183-3407 2 PLUG AS (螺塞组件) |
|
（每个包括） |
|
2 9S-8004 1 PLUG-O-RING (O 形圈螺塞) |
|
2 153-4906 1 SEAL-O-RING (O 形密封圈) |
|
基本变速箱 |
|
282-9537 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) (续) i03605040 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
2 277-0439 6 INSERT-THREADED (螺纹座圈) |
|
45 1 264-4794 1 SPRING-WAVE (波形弹簧) |
|
46 2 264-4795 1 SPRING-WAVE (波形弹簧) |
|
47 1 264-4798 1 PISTON (活塞) |
|
48 2 264-4802 1 SEAL AS-BALANCE (平衡密封组件) |
|
49 2 264-4804 3 PLATE-CLUTCH (离合器板) |
|
50 2,3 264-4805 12 PLATE-CLUTCH (离合器板) |
|
51 2 264-7792 1 HUB (轮毂) |
|
52 2 264-7793 1 BEARING-NEEDLE (滚针轴承) |
|
53 2 264-7888 1 SPRING-WAVE (波形弹簧) |
|
54 3 294-7962 1 GEAR-SUN (27-TEETH) (27-TEETH) (太阳齿轮 (27-齿) (27-齿)) |
|
55 2 265-0784 1 HOUSING-SEAL (密封件壳体) |
|
56 3 265-7028 1 PLATE-CLUTCH (离合器板) |
|
57 3 266-3667 2 PISTON (活塞) |
|
58 3 335-9139 1 PISTON (活塞) |
|
59 3 266-3670 2 RING-SEAL (密封圈) |
|
60 3 266-3671 2 RING-SEAL (密封圈) |
|
61 3 266-3673 1 RING-SEAL (密封圈) |
|
62 3 266-3675 1 RING-SEAL (密封圈) |
|
63 4 317-4571 1 CASE AS-TRANSMISSION (变速箱壳体组件) |
|
63A 4 1A-2223 4 DOWEL (定位销) |
|
63B 4 3H-0703 2 DOWEL (定位销) |
|
63C 4 9M-4355 8 DAMPER-BOLT (螺栓减振器) |
|
M 63D 4 265-6991 6 INSERT-THREADED (螺纹座圈) |
|
63E 4 2H-1190 1 DOWEL (定位销) |
|
64 2 294-2693 1 PISTON (活塞) |
|
65 2 266-4193 1 RING-SEAL (密封圈) |
|
66 3 266-7072 6 SHAFT AS-PLANETARY (行星齿轮轴组件) |
|
（每个包括） |
|
3 2A-3746 1 PLUG-CUP (碗形塞) |
|
67 3 266-7073 4 SHAFT AS-PLANETARY (行星齿轮轴组件) |
|
（每个包括） |
|
3 0T-0200 1 PLUG-CUP (碗形塞) |
|
68 4 266-7074 4 SHAFT AS-PLANETARY (行星齿轮轴组件) |
|
（每个包括） |
|
4 0T-0200 1 PLUG-CUP (碗形塞) |
|
69 3 266-7077 2 SPRING-WAVE (波形弹簧) |
|
70 3 335-9140 1 SPRING-WAVE (波形弹簧) |
|
71 4 272-3616 1 GASKET (密封垫) |
|
72 4 339-5397 1 SEAL-INTEGRAL (整体式密封) |
|
73 2 273-5098 1 COUPLING (接头) |
|
74 4 273-9141 1 CARRIER-PLANETARY (行星齿轮托架) |
|
75 4 273-9146 1 SHAFT (轴) |
|
76 4 274-3961 1 BEARING AS-TAPERED ROLLER (圆锥滚柱轴承组件) |
|
77 1 274-6110 1 BEARING-INNER (RACE) (内轴承 (座圈)) |
|
78 4 274-7437 1 SEAL-LIP TYPE (唇形油封) |
|
79 4 275-3585 1 HOUSING (壳体) |
|
80 3 275-5519 1 CARRIER AS (托架组件) |
|
3 277-3456 1 BUSHING (衬套) |
|
81 4 275-5737 1 RING-RETAINING (挡圈) |
|
82 4 275-5738 1 ROTOR-SENSOR (传感器转子) |
|
83 1 277-6899 1 SHAFT AS (轴组件) |
|
1 9W-0717 3 PLUG (螺塞) |
|
84 2,3 283-6363 6 PLATE-CLUTCH (离合器板) |
|
85 2,3 340-9914 8 SPRING (弹簧) |
|
86 3 340-9915 4 SPRING (弹簧) |
|
87 2,3 284-6012 8 PIN (销) |
|
88 3 284-6013 4 PIN (销) |
|
89 2 335-7915 1 SHIM (1.27-MM THK) (垫片 (1.27-MM 厚)) |
