FAST FC6A250-1 FC6A210 FA6A250 TRANSMISSION PARTS MANUAL F
|
基本变速箱 |
|
312-8637 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于313-2525 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i03122925 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 312-6107 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 265-5134 1 PAN GP-TRANSMISSION OIL (变速箱机油油底壳总成) 225 |
|
Y 288-2661 1 TORQUE CONVERTER GP (BASIC) (变矩器总成 115 (基本部件)) |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
312-6012 1 PLUG GP (螺塞总成) |
|
137-6727 1 CAP-FILL (POWER TRAIN OIL) (加注口盖 (动力传动系机油)) |
|
Y-另有图示 |
|
<结束> |
|
314-9518 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于315-1135, 331-3392 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i03017991 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 250-5765 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 312-6107 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 266-4196 1 PAN GP-TRANSMISSION OIL (变速箱机油油底壳总成) 227 |
|
Y 288-2661 1 TORQUE CONVERTER GP (变矩器总成) 115 |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
315-0496 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于315-1483 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i03123854 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 266-4196 1 PAN GP-TRANSMISSION OIL (DEEP SUMP) 227 (变速箱机油油底壳总成 (深集油槽)) |
|
Y 288-2659 1 TORQUE CONVERTER GP (变矩器总成) 112 |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
312-6012 1 PLUG GP (螺塞总成) |
|
137-6727 1 CAP-FILL (POWER TRAIN OIL) (加注口盖 (动力传动系机油)) |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
316-0710 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 C-15，C-18，& M-12 发动机 SMCS-3003, 3030, 3101, 3159 i03977854 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 277-6905 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 157 |
|
序列号: B3X1-644 |
|
Y 338-0409 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 185 |
|
序列号: B3X645-向上 |
|
Y 250-5764 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 290-3348 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
或 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9549 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 279-0473 1 PAN GP-TRANSMISSION OIL (RETARDER) 231 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X1-644 |
|
Y 338-0407 1 PAN GP-TRANSMISSION OIL (RETARDER) 238 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X645-向上 |
|
Y 284-3606 1 PLATE GP-DRIVE (驱动盘总成) 100 |
|
Y 288-2676 1 TORQUE CONVERTER GP (变矩器总成) 123 |
|
Y 282-9536 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 316-1815 1 YOKE GP (轭总成) 136 |
|
Y-另有图示 |
|
<结束> |
|
316-6072 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于316-8471 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i02877260 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 312-6107 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 266-4196 1 PAN GP-TRANSMISSION OIL (变速箱机油油底壳总成) 227 |
|
Y 288-2662 1 TORQUE CONVERTER GP (变矩器总成) 118 |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
316-8770 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于316-9803 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i02884197 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 250-5765 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 266-3683 1 DRIVE GP-PUMP (REAR PTO) (泵驱动总成 (后 PTO)) 80 |
|
Y 312-6107 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 265-5134 1 PAN GP-TRANSMISSION OIL (变速箱机油油底壳总成) 225 |
|
Y 288-2661 1 TORQUE CONVERTER GP (BASIC) (变矩器总成 115 (基本部件)) |
|
Y 288-2661 1 TORQUE CONVERTER GP (BASIC) (变矩器总成 115 (基本部件)) |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
312-6012 1 PLUG GP (螺塞总成) |
|
137-6727 1 CAP-FILL (POWER TRAIN OIL) (加注口盖 (动力传动系机油)) |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
317-2114 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 C-15 发动机 SMCS-3003, 3030, 3101, 3159 i03995860 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 277-6905 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 157 |
|
序列号: B3X1-644 |
|
Y 338-0409 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 185 |
|
序列号: B3X645-向上 |
|
Y 282-5927 1 DRIVE GP-PUMP (REAR PTO) (泵驱动总成 (后 PTO)) 81 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9549 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 279-0473 1 PAN GP-TRANSMISSION OIL (RETARDER) 231 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X1-644 |
|
Y 338-0407 1 PAN GP-TRANSMISSION OIL (RETARDER) 238 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X645-向上 |
|
Y 284-3606 1 PLATE GP-DRIVE (驱动盘总成) 100 |
|
Y 288-2676 1 TORQUE CONVERTER GP (变矩器总成) 123 |
|
Y 282-9536 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 313-9513 1 YOKE GP (轭总成) 135 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
317-9519 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于317-7570 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i02877277 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 250-5765 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 266-3683 1 DRIVE GP-PUMP (REAR PTO) (泵驱动总成 (后 PTO)) 80 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 266-4196 1 PAN GP-TRANSMISSION OIL (DEEP SUMP) 227 (变速箱机油油底壳总成 (深集油槽)) |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 288-2661 1 TORQUE CONVERTER GP (BASIC) (变矩器总成 115 (基本部件)) |
|
Y 260-7779 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 132 |
|
312-6012 1 PLUG GP (螺塞总成) |
|
137-6727 1 CAP-FILL (POWER TRAIN OIL) (加注口盖 (动力传动系机油)) |
|
Y-另有图示 |
|
<结束> |
|
321-1465 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 属于321-1431 动力传动系配置总成-OEM SMCS-3003, 3030, 3101, 3159 i02881377 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 265-5142 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 137 |
|
Y 250-5765 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 266-3683 1 DRIVE GP-PUMP (REAR PTO) (泵驱动总成 (后 PTO)) 80 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 266-4196 1 PAN GP-TRANSMISSION OIL (变速箱机油油底壳总成) 227 |
|
Y 288-2661 1 TORQUE CONVERTER GP (变矩器总成) 115 |
|
Y 265-5149 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
323-5192 TRANSMISSION AR-COMPLETE (整体变速箱配置总成) 序列号: B3X1-向上 SMCS-3003, 3030, 3101, 3159 i03995870 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 277-6905 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 157 |
|
序列号: B3X1-644 |
|
Y 338-0409 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 185 |
|
序列号: B3X645-向上 |
|
Y 250-5764 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 290-3348 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
序列号: B3X1-520 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
序列号: B3X521-向上 |
|
Y 289-9549 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 279-0473 1 PAN GP-TRANSMISSION OIL (RETARDER) 231 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X1-644 |
|
Y 338-0407 1 PAN GP-TRANSMISSION OIL (RETARDER) 238 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X645-向上 |
|
Y 284-3606 1 PLATE GP-DRIVE (驱动盘总成) 100 |
|
Y 288-2663 1 TORQUE CONVERTER GP (变矩器总成) 120 |
|
Y 282-9536 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7779 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 132 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
324-9079 TRANSMISSION AR-COMPLETE (整体变速箱配置总成) 序列号: B3X1-向上 SMCS-3003, 3030, 3101, 3159 i03995868 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 277-6905 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 157 |
|
序列号: B3X1-644 |
|
Y 338-0409 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 185 |
|
序列号: B3X645-向上 |
|
Y 250-5764 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9549 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 279-0473 1 PAN GP-TRANSMISSION OIL (RETARDER) 231 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X1-644 |
|
Y 338-0407 1 PAN GP-TRANSMISSION OIL (RETARDER) 238 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X645-向上 |
|
Y 284-3606 1 PLATE GP-DRIVE (驱动盘总成) 100 |
|
Y 288-2663 1 TORQUE CONVERTER GP (变矩器总成) 120 |
|
Y 282-9536 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
325-5822 TRANSMISSION AR-COMPLETE–6-SPEED (整体变速 箱配置总成–6-速) 序列号: B3X1-向上 12-V，C13 发动机 SMCS-3003, 3030, 3101, 3159 i03995869 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 277-6905 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 157 |
|
序列号: B3X1-644 |
|
Y 338-0409 1 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 185 |
|
序列号: B3X645-向上 |
|
Y 250-5764 1 COVER GP-SHIPPING (运输保护罩总成) 220 |
|
Y 312-6109 1 ELECTRONICS GP-POWER TRAIN 9 (动力传动系电子系统总成) |
|
Y 289-9547 1 FASTENER GP-COUPLING (连接紧固件总成) 83 |
|
Y 291-2253 1 FILLER GP-POWER TRAIN OIL (TRANSMISSION) 193 (动力传动系机油加注口总成 (变速箱)) |
|
序列号: B3X507-向上 |
|
Y 264-6353 1 FILTER & MTG GP-OIL (TRANSMISSION) 196 (机油滤清器和安装件总成 (变速箱)) |
|
Y 288-2664 1 PLATE GP-DRIVE (驱动盘总成) 101 |
|
Y 279-0473 1 PAN GP-TRANSMISSION OIL (RETARDER) 231 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X1-644 |
|
Y 338-0407 1 PAN GP-TRANSMISSION OIL (RETARDER) 238 (变速箱机油油底壳总成 (缓速器)) |
|
序列号: B3X645-向上 |
|
Y 288-2661 1 TORQUE CONVERTER GP (变矩器总成) 115 |
|
Y 282-9536 1 TRANSMISSION AR-CORE (变速箱核心配置总成) 78 |
|
Y 260-7778 1 YOKE GP (OUTPUT TRANSFER) (轭总成 (输出分动器)) 131 |
|
Y-另有图示 |
|
<结束> |
|
基本变速箱 |
|
265-5149 TRANSMISSION AR-CORE–6-SPEED (变速箱核心配 置总成–6-速) 序列号: B3X1-向上 属于290-0600, 324-8938 变速箱配置总成, 270-4379, 270-4380, 270-4381, 272-3393, 277-3600, 277-3606, 277-3607, 286-7923, 287-5732, 287-5733, 287-5735, 287-5736, 287-5737, 288-0926, 288-0927, 288-3645, 299-8029, 307-1996, 308-1341, 308-2974, 308-6243, 311-3033, 312-6001, 312-6002, 312-6003, 312-6004, 312-6005, 312-6006, 312-6007, 312-6008, 312-6009, 312-6010, 312-6011, 312-8637, 314-9518, 315-0496, 316-6072, 316-8770, 317-9519, 321-1465 整体变速箱 配置总成 SMCS-3001, 3030, 3101, 3160, 5073 i02712799 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 271-0448 1 COVER GP-TRANSMISSION (PUMP DRIVE) 222 (变速箱盖总成 (泵驱动器)) |
|
Y 265-5132 1 HOUSING GP-TORQUE CONVERTER (变矩器壳体总成) 85 |
|
序列号: B3X1-380 |
|
Y 296-5812 1 HOUSING GP-TORQUE CONVERTER (变矩器壳体总成) 96 |
|
序列号: B3X381-向上 |
|
Y 265-5131 1 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) 18 |
|
序列号: B3X1-380 |
|
Y 296-5135 1 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) 32 |
|
序列号: B3X381-向上 |
|
Y 265-5143 1 PUMP GP-GEAR (齿轮泵总成) 202 |
|
Y-另有图示 |
|
<结束> |
|
282-9536 TRANSMISSION AR-CORE–6-SPEED (变速箱核心配 置总成–6-速) 序列号: B3X1-向上 属于282-9535, 287-5734, 299-8031, 311-4668, 316-0710, 317-2114, 323-5192, 324-9079, 325-5822 整体变速箱配置总成 SMCS-3001, 3030, 3101, 3160, 5073 i02524882 |
|
零件名称 参见 注 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
Y 271-0448 1 COVER GP-TRANSMISSION (PUMP DRIVE) 222 (变速箱盖总成 (泵驱动器)) |
|
Y 277-6890 1 HOUSING GP-TORQUE CONVERTER (变矩器壳体总成) 88 |
|
Y 282-9537 1 PLANETARY GP-TRANSMISSION (变速箱行星齿轮总成) 25 |
|
Y 282-9538 1 PUMP GP-GEAR (齿轮泵总成) 203 |
|
Y-另有图示 |
|
<结束> |
|
变速箱输入 |
|

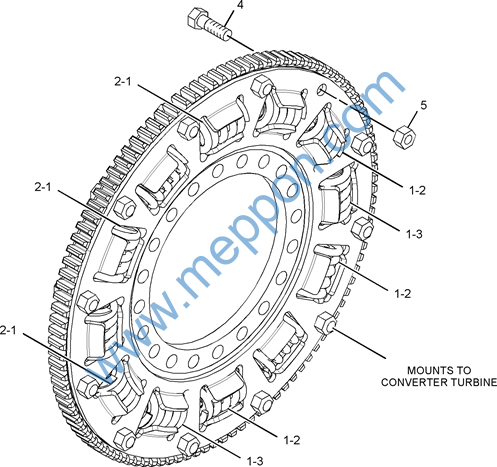

262-7071 COUPLING GP-TORSIONAL–TORQUE CONVERTER (扭 矩连接器总成–变矩器) 序列号: T5G1-向上; T8G1-向上; T9G1-向上; B3X1-358属于273-6556, 288-2662, 288-2663, 288-2676 变矩器总成 SMCS-3252, 3279 i02697136 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 247-0866 12 SPRING (弹簧) |
|
2 1 247-0867 6 SPRING (弹簧) |
|
3 1 247-0868 6 SPRING (弹簧) |
|
4 1 1A-2029 12 BOLT (3/8-16X1.125-IN) (螺栓 (3/8-16X1.125-IN)) |
|
5 1 9S-8752 12 NUT-FULL (3/8-16-THD) (全螺纹螺母 (3/8-16-螺纹)) |
|
图1 <结束> g01356525 |
SCBP4927-15 1 / 1 变速箱输入 79
|
变速箱输入 |
|

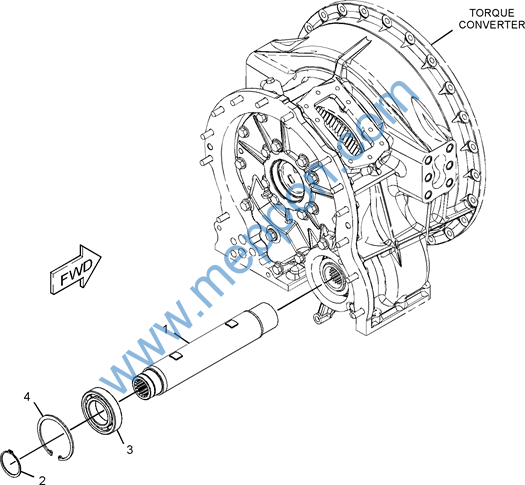

266-3683 DRIVE GP-PUMP–REAR (泵驱动总成–后) 序列号: B3X1-向上 属于290-0600 变速箱配置总成, 270-4380, 272-3393, 299-8029, 307-1996, 312-6002, 316-8770, 317-9519, 321-1465 整体变速箱配置总成 SMCS-3108 i02560656 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 266-3685 1 SHAFT AS (轴组件) |
|
2 1 096-5516 1 RING-RETAINING (EXTERNAL) (挡圈 (外部)) |
|
3 1 2D-5658 1 BALL BEARING (滚珠轴承) |
|
4 1 6V-5203 1 RING-RETAINING (INTERNAL) (挡圈 (内部)) |
|
图1 <结束> g01268825 |
80 变速箱输入 1 / 1 SCBP4927-15
|
变速箱输入 |
|

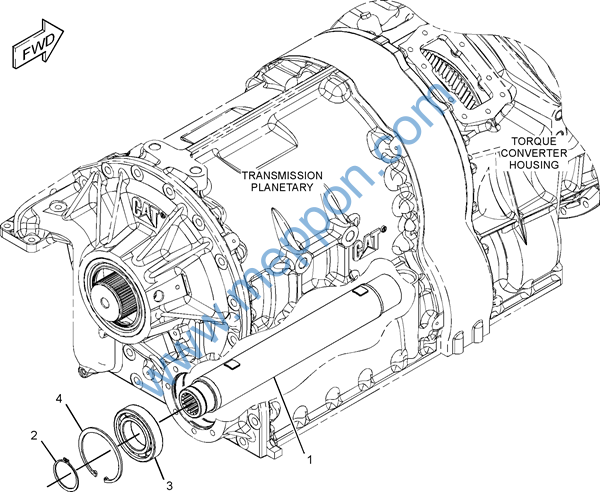

282-5927 DRIVE GP-PUMP–REAR PTO (泵驱动总成–后 PTO) 序列号: B3X1-向上 属于282-9535, 299-8031, 317-2114 整体变速箱配置总成 SMCS-3108 i02528490 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 282-5928 1 SHAFT AS (轴组件) |
|
2 1 096-5516 1 RING-RETAINING (EXTERNAL) (挡圈 (外部)) |
|
3 1 2D-5658 1 BALL BEARING (滚珠轴承) |
|
4 1 6V-5203 1 RING-RETAINING (INTERNAL) (挡圈 (内部)) |
|
图1 <结束> g01278852 |
SCBP4927-15 1 / 1 变速箱输入 81
|
变速箱输入 |
|

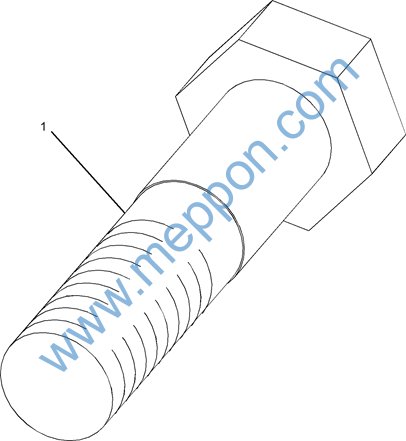

289-9545 FASTENER GP-COUPLING–ENGINE (连接紧固件总 成–发动机) 序列号: B3X1-向上 提供用于到发动机安装件柔性盘的紧固件总成 属于320-3066 驱动盘总成, 308-4766 动力传动系配置总成-OEM也是一个附件 SMCS-3252, 3279 i02658765 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
M 1 1 103-6169 8 BOLT-SELF-LOCKING (M16X2X60-MM) (自锁紧螺栓 (M16X2X60-MM)) |
|
M- 公制零件 |
|
图1 <结束> g01331178 |
82 变速箱输入 1 / 1 SCBP4927-15
