FAST FC6A250-1 FC6A210 FA6A250 TRANSMISSION PARTS MANUAL M
|
变速箱机油系统 |
|
277-6905 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03293340 |
|
图1 g01422302 |
|
变速箱机油系统 |
|
277-6905 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03293340 |
|
图2 <结束> g01422303 |
|
变速箱机油系统 |
|
277-6905 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 序列号: B3X1-向上 属于282-9535, 287-5734, 299-8031, 311-4668, 316-0710, 317-2114, 323-5192, 324-9079, 325-5822 整体变速箱配置总成 SMCS-1439, 3133, 3139, 3167, 3182 i03253649 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 2H-1743 1 CLIP (夹子) |
|
2 1,2 3S-2093 11 STRAP-CABLE (电缆束带) |
|
3 2 4W-7356 1 SEAL-O-RING (O 形密封圈) |
|
4 2 5E-8770 1 SEAL-O-RING (O 形密封圈) |
|
5 2 6D-7889 6 SEAL-O-RING (O 形密封圈) |
|
6 1 6I-1418 4 SPACER (8.2X12.7X28.7-MM THK) (间隔套 (8.2X12.7X28.7-MM 厚)) |
|
7 1,2 6V-0852 8 CAP-DUST (防尘盖) |
|
8 2 6V-3551 1 SEAL-O-RING (O 形密封圈) |
|
9 2 6V-3834 1 SEAL-O-RING (O 形密封圈) |
|
10 2 7X-4804 1 SEAL-O-RING (O 形密封圈) |
|
11 2 8C-5197 1 SEAL-O-RING (O 形密封圈) |
|
12 2 107-3119 1 SEAL-O-RING (O 形密封圈) |
|
13 2 107-3120 1 SEAL-O-RING (O 形密封圈) |
|
14 1 126-1773 1 CAP-CONNECTOR (接头盖) |
|
C 15 1 132-5789 6 CLIP (夹子) |
|
16 1 180-3178 1 VALVE GP-RELIEF (TORQUE CONVERTER INLET) (安全阀总成 (变矩器进口)) |
|
17 1 191-8304 1 SENSOR GP-SPEED (TORQUE CONVERTER OUTPUT) (转速传感器总成 (变矩器输出)) |
|
18 1 191-8305 2 SENSOR GP-SPEED (TRANSMISSION OUTPUT) (转速传感器总成 (变速箱输出)) |
|
18A 1 191-8305 1 SENSOR GP-SPEED (ENGINE) (转速传感器总成 (发动机)) |
|
19 2 197-4652 1 VALVE-RELIEF (CLUTCH BACK PRESSURE) (安全阀 (离合器背压)) |
|
20 2 224-2639 1 SEAL-O-RING (O 形密封圈) |
|
Y 21 2 244-7772 6 VALVE GP-MODULATING (TRANSMISSION CLUTCH, 205 ECPC) (调制阀总成 (变速箱离合器，ECPC)) |
|
Y 22 1 234-5013 2 SENSOR GP-TEMPERATURE (TRANSMISSION OIL) 16 (温度传感器总成 (变速箱油)) |
|
23 2 266-4191 1 PLATE (板) |
|
24 1,2 276-4166 2 VALVE AS-FLOW CONTROL (FLOW DIVERTER, LUBRICATION) (流量控制阀组件 (流量分流器润滑)) |
|
25 2 285-9066 12 BOLT (M8X1.25X65-MM) (螺栓 (M8X1.25X65-MM)) |
|
26 1 294-2709 1 WIRE AS (导线组件) |
|
27 1 299-0414 1 HARNESS AS-TRANSMISSION (变速箱线束组件) |
|
CR 28 1 304-5691 1 CONTROL GP-UNPROGRAMMED (TRANSMISSION) (非编程控制装置总成 (变速箱)) |
|
C 29 1 309-5136 2 FITTING AS (接头组件) |
|
（每个包括） |
|
1 6V-3965 1 FITTING (QUICK DISCONNECT) (接头 (快速断开)) |
|
1 214-7568 1 SEAL-O-RING (O 形密封圈) |
|
30 1 310-4102 1 PLATE-SEPARATOR (分离器板) |
|
Y 31 2 311-0900 1 VALVE GP-RETARDER HYD CONTROL 214 (减速器液压控制阀总成) |
|
C 32 2 312-2648 1 BRACKET (支架) |
|
C 33 2 313-2476 2 SCREW-SHOULDER (带肩螺钉) |
|
C 34 2 313-4613 1 SENSOR AS-LIQUID LEVEL (TRANSMISSION OIL) (液位传感器组件 (变速箱油)) |
|
C 35 1 316-9962 2 SEAL-O-RING (O 形密封圈) |
|
CY 36 1 325-3694 1 VALVE GP-RELIEF (OIL CONTROL) (安全阀总成 210 (机油控制)) |
|
37 2 033-8248 1 CLIP (夹子) |
|
38 1,2 130-5300 2 CLIP (夹子) |
|
39 1 149-9129 1 CLIP (夹子) |
|
40 2 183-3409 1 PLUG AS (螺塞组件) |
|
变速箱机油系统 |
|
277-6905 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03253649 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
2 9S-8002 1 PLUG-O-RING (O 形圈螺塞) |
|
2 033-5853 1 SEAL-O-RING (O 形密封圈) |
|
41 1 3P-0647 4 SEAL-O-RING (O 形密封圈) |
|
C 42 1 4P-7428 1 CLIP (夹子) |
|
43 1 4P-7429 2 CLIP (夹子) |
|
44 2 5P-9085 2 CLIP (夹子) |
|
45 1,2 5S-1522 2 RING-SNAP (卡环) |
|
46 1 6D-5801 4 LOCKNUT (8-32-THD) (锁紧螺母 (8-32-螺纹)) |
|
47 1,2 6V-8352 2 SEAL-O-RING (O 形密封圈) |
|
48 1 7U-4892 4 SCREW (8-32X0.75-IN) (螺钉 (8-32X0.0.75-IN)) |
|
M 49 1 7X-0818 3 BOLT (M8X1.25X45-MM) (螺栓 (M8X1.25X45-MM)) |
|
M 50 2 7X-2541 9 BOLT (M8X1.25X140-MM) (螺栓 (M8X1.25X140-MM)) |
|
C 52 2 8M-3175 2 WASHER-HARD (10.2X16X3-MM THK) (硬垫圈 (10.2X16X3-MM 厚)) |
|
M 53 1 8T-4189 4 BOLT (M8X1.25X20-MM) (螺栓 (M8X1.25X20-MM)) |
|
CM 54 1 8T-4200 5 BOLT (M8X1.25X16-MM) (螺栓 (M8X1.25X16-MM)) |
|
C 55 1,2 8T-4224 33 WASHER-HARD (8.8X16X2-MM THK) (硬垫圈 (8.8X16X2-MM 厚)) |
|
M 56 1 8T-6912 4 BOLT (M8X1.25X50-MM) (螺栓 (M8X1.25X50-MM)) |
|
57 1 8T-9655 8 MOUNT-ISOLATION (绝缘安装件) |
|
58 1 9N-0869 4 WASHER-HARD (8.8X25.5X2-MM THK) (硬垫圈 (8.8X25.5X2-MM 厚)) |
|
C-与早期型号有别 M- 公制零件 R-可供应再制造零件 Y-另有图示 |
|
变速箱机油系统 |
|
277-6905 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03253649 |
|
图1 g01660337 |
|
变速箱机油系统 |
|
277-6905 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03253649 |
|
图2 <结束> g01607954 |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 序列号: B3X1-向上 属于290-0600 变速箱配置总成类型 1 SMCS-1439, 3133, 3139, 3167, 3182 i03318180 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
1 1 3S-2093 10 STRAP-CABLE (电缆束带) |
|
2 2 6D-7889 6 SEAL-O-RING (O 形密封圈) |
|
3 1 6I-1418 4 SPACER (8.2X12.7X28.7-MM THK) (间隔套 (8.2X12.7X28.7-MM 厚)) |
|
4 1 6V-0852 7 CAP-DUST (防尘盖) |
|
5 1 6V-3965 1 FITTING (QUICK DISCONNECT) (接头 (快速断开)) |
|
6 1,2 9X-7410 2 SEAL-O-RING (O 形密封圈) |
|
7 1 107-3114 1 SEAL-O-RING (O 形密封圈) |
|
8 1 132-5789 4 CLIP (夹子) |
|
9 2 180-3178 1 VALVE GP-RELIEF (安全阀总成) |
|
10 1 191-8305 2 SENSOR GP-SPEED (TRANSMISSION OUTPUT) (转速传感器总成 (变速箱输出)) |
|
10A 1 191-8305 1 SENSOR GP-SPEED (ENGINE) (转速传感器总成 (发动机)) |
|
11 1 197-4652 1 VALVE-RELIEF (安全阀) |
|
Y 12 2 244-7772 6 VALVE GP-MODULATING (TRANSMISSION CLUTCH, 205 ECPC) (调制阀总成 (变速箱离合器，ECPC)) |
|
R 13 1 252-2422 1 CONTROL GP-UNPROGRAMMED (TRANSMISSION) (非编程控制装置总成 (变速箱)) |
|
14 1 256-6453 2 SENSOR AS-TEMPERATURE (TRANSMISSION OIL) (温度传感器组件 (变速箱油)) |
|
Y 15 2 262-2760 1 MANIFOLD GP-CONTROL (RELIEF VALVES) 200 (控制歧管总成 (安全阀)) |
|
16 1 266-4180 1 PLATE-SEPARATOR (分离器板) |
|
17 1 266-4185 1 HARNESS AS-TRANSMISSION (变速箱线束组件) |
|
18 2 266-4186 1 SENSOR AS-LIQUID LEVEL (TRANSMISSION OIL) (液位传感器组件 (变速箱油)) |
|
2 3E-3377 1 WEDGE-RECEPTACLE LOCK (4-PIN) (插座锁楔 (4-针)) |
|
2 8T-8737 1 PLUG-SEAL (密封塞) |
|
2 113-4630 1 RECEPTACLE AS-CONNECTOR (4-PIN) (接头插座组件 (4-针)) |
|
2 133-0967 3 PIN-CONNECTOR (16-GA TO 18-GA) (插头触针 (16-线规至 18-线规)) |
|
19 2 266-4191 1 PLATE (板) |
|
20 2 276-4166 2 VALVE AS-FLOW CONTROL (FLOW DIVERTER, LUBRICATION) (流量控制阀组件 (流量分流器润滑)) |
|
Y 21 1 280-1100 1 VALVE GP-TRANSMISSION CONTROL (变速箱控制阀总成) 217 |
|
22 1,2 033-8248 2 CLIP (夹子) |
|
23 2 130-5300 1 CLIP (夹子) |
|
24 1 174-5907 1 CLIP (夹子) |
|
25 1 191-8303 1 SENSOR GP-SPEED (TORQUE CONVERTER) (转速传感器总成 (变矩器)) |
|
26 1 3P-0647 4 SEAL-O-RING (O 形密封圈) |
|
27 1 4P-7429 3 CLIP (夹子) |
|
28 1 4P-7581 1 CLIP (夹子) |
|
29 2 5L-4019 1 RING-RETAINING (挡圈) |
|
30 2 5P-9085 3 CLIP (夹子) |
|
31 1,2 5S-1522 2 RING-SNAP (卡环) |
|
32 1 6D-5801 4 LOCKNUT (8-32-THD) (锁紧螺母 (8-32-螺纹)) |
|
33 1 6V-5049 1 SEAL-O-RING (O 形密封圈) |
|
34 2 6V-5050 1 SEAL-O-RING (O 形密封圈) |
|
35 1,2 6V-8352 2 SEAL-O-RING (O 形密封圈) |
|
36 1 7U-4892 4 SCREW (8-32X0.75-IN) (螺钉 (8-32X0.0.75-IN)) |
|
M 37 2 7X-2539 12 BOLT (M8X1.25X110-MM) (螺栓 (M8X1.25X110-MM)) |
|
38 1 8L-2786 2 SEAL-O-RING (O 形密封圈) |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03318180 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
M 39 2 8T-0338 2 BOLT-SOCKET HEAD (M8X1.25X45-MM) (内六角头螺栓 (M8X1.25X45-MM)) |
|
M 40 2 8T-3647 9 BOLT (M8X1.25X80-MM) (螺栓 (M8X1.25X80-MM)) |
|
M 41 1 8T-4200 5 BOLT (M8X1.25X16-MM) (螺栓 (M8X1.25X16-MM)) |
|
42 1,2 8T-4224 26 WASHER-HARD (8.8X16X2-MM THK) (硬垫圈 (8.8X16X2-MM 厚)) |
|
M 43 1 8T-6912 4 BOLT (M8X1.25X50-MM) (螺栓 (M8X1.25X50-MM)) |
|
44 1 8T-9655 8 MOUNT-ISOLATION (绝缘安装件) |
|
45 2 9M-1974 2 WASHER-HARD (8.8X16X2-MM THK) (硬垫圈 (8.8X16X2-MM 厚)) |
|
46 1 9N-0869 4 WASHER-HARD (8.8X25.5X2-MM THK) (硬垫圈 (8.8X25.5X2-MM 厚)) |
|
M 47 2 9X-8270 2 BOLT-12 POINT HEAD (M8X1.25X40-MM) (12 角头螺栓 (M8X1.25X40-MM)) |
|
M- 公制零件 R-可供应再制造零件 Y-另有图示 |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03318180 |
|
图1 g01278129 |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i03318180 |
|
图2 <结束> g01272450 |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) 序列号: B3X1-向上 属于290-0600 变速箱配置总成, 311-3033 整体变速箱配置总成类型 2 SMCS-1439, 3133, 3139, 3167, 3182 i02816090 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
C 1 1,2 3S-2093 10 STRAP-CABLE (电缆束带) |
|
2 2 6D-7889 6 SEAL-O-RING (O 形密封圈) |
|
3 1 6I-1418 4 SPACER (8.2X12.7X28.7-MM THK) (间隔套 (8.2X12.7X28.7-MM 厚)) |
|
4 1 6V-0852 7 CAP-DUST (防尘盖) |
|
5 1 6V-3965 1 FITTING (QUICK DISCONNECT) (接头 (快速断开)) |
|
6 1,2 9X-7410 2 SEAL-O-RING (O 形密封圈) |
|
8 1,2 132-5789 5 CLIP (夹子) |
|
9 2 180-3178 1 VALVE GP-RELIEF (TORQUE CONVERTER INLET) (安全阀总成 (变矩器进口)) |
|
C 10 1 191-8304 1 SENSOR GP-SPEED (TORQUE CONVERTER) (转速传感器总成 (变矩器)) |
|
11 2 191-8305 2 SENSOR GP-SPEED (TRANSMISSION OUTPUT) (转速传感器总成 (变速箱输出)) |
|
11A 1 191-8305 1 SENSOR GP-SPEED (ENGINE) (转速传感器总成 (发动机)) |
|
12 1 197-4652 1 VALVE-RELIEF (CLUTCH BACK PRESSURE) (安全阀 (离合器背压)) |
|
Y 13 2 244-7772 6 VALVE GP-MODULATING (TRANSMISSION CLUTCH, 205 ECPC) (调制阀总成 (变速箱离合器，ECPC)) |
|
R 14 1 252-2422 1 CONTROL GP-UNPROGRAMMED (TRANSMISSION) (非编程控制装置总成 (变速箱)) |
|
15 1,2 256-6453 2 SENSOR AS-TEMPERATURE (TRANSMISSION OIL) (温度传感器组件 (变速箱油)) |
|
Y 16 2 262-2760 1 MANIFOLD GP-CONTROL (RELIEF VALVES) 200 (控制歧管总成 (安全阀)) |
|
17 1 266-4180 1 PLATE-SEPARATOR (分离器板) |
|
18 2 266-4191 1 PLATE (板) |
|
19 2 276-4166 2 VALVE AS-FLOW CONTROL (FLOW DIVERTER, LUBRICATION) (流量控制阀组件 (流量分流器润滑)) |
|
Y 20 1 280-1100 1 VALVE GP-TRANSMISSION CONTROL (变速箱控制阀总成) 217 |
|
C 21 1 292-6378 1 SEAL-O-RING (O 形密封圈) |
|
C 22 1 294-2709 1 WIRE AS (导线组件) |
|
23 2 033-8248 2 CLIP (夹子) |
|
C 24 1,2 130-5300 2 CLIP (夹子) |
|
25 1 134-3988 1 CLIP (夹子) |
|
26 1 149-9129 1 CLIP (夹子) |
|
C 27 1 294-2707 1 HARNESS AS-TRANSMISSION (变速箱线束组件) |
|
28 1 2H-1743 1 CLIP (夹子) |
|
C 29 1 306-3049 1 SENSOR AS-LIQUID LEVEL (液位传感器组件) |
|
30 1 3E-4352 1 WASHER-HARD (8.8X20.5X2.5-MM THK) (硬垫圈 (8.8X20.5X2.5-MM 厚)) |
|
31 1,2 3P-0647 4 SEAL-O-RING (O 形密封圈) |
|
C 32 2 4P-7429 2 CLIP (夹子) |
|
33 2 4P-7581 1 CLIP (夹子) |
|
C 34 2 5P-9085 2 CLIP (夹子) |
|
35 1,2 5S-1522 2 RING-SNAP (卡环) |
|
36 1 6D-5801 4 LOCKNUT (8-32-THD) (锁紧螺母 (8-32-螺纹)) |
|
37 1 6V-5049 1 SEAL-O-RING (O 形密封圈) |
|
38 1,2 6V-8352 2 SEAL-O-RING (O 形密封圈) |
|
39 1 7U-4892 4 SCREW (8-32X0.75-IN) (螺钉 (8-32X0.0.75-IN)) |
|
M 40 2 7X-2539 12 BOLT (M8X1.25X110-MM) (螺栓 (M8X1.25X110-MM)) |
|
41 1,2 8L-2786 2 SEAL-O-RING (O 形密封圈) |
|
M 42 2 8T-0338 2 BOLT-SOCKET HEAD (M8X1.25X45-MM) (内六角头螺栓 (M8X1.25X45-MM)) |
|
M 43 2 8T-3647 9 BOLT (M8X1.25X80-MM) (螺栓 (M8X1.25X80-MM)) |
|
CM 44 1,2 8T-4200 6 BOLT (M8X1.25X16-MM) (螺栓 (M8X1.25X16-MM)) |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i02816090 |
|
参考 参考 零件名称 参见 注 编号 图 零件号 数量 1 2 3 4 5 6 (产品层级) 页码 |
|
C 45 1,2 8T-4224 27 WASHER-HARD (8.8X16X2-MM THK) (硬垫圈 (8.8X16X2-MM 厚)) |
|
M 46 1 8T-6912 4 BOLT (M8X1.25X50-MM) (螺栓 (M8X1.25X50-MM)) |
|
47 1 8T-9655 8 MOUNT-ISOLATION (绝缘安装件) |
|
48 1 9N-0869 4 WASHER-HARD (8.8X25.5X2-MM THK) (硬垫圈 (8.8X25.5X2-MM 厚)) |
|
M 49 1 9X-8270 2 BOLT-12 POINT HEAD (M8X1.25X40-MM) (12 角头螺栓 (M8X1.25X40-MM)) |
|
C-与早期型号有别 M- 公制零件 R-可供应再制造零件 Y-另有图示 |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i02816090 |
|

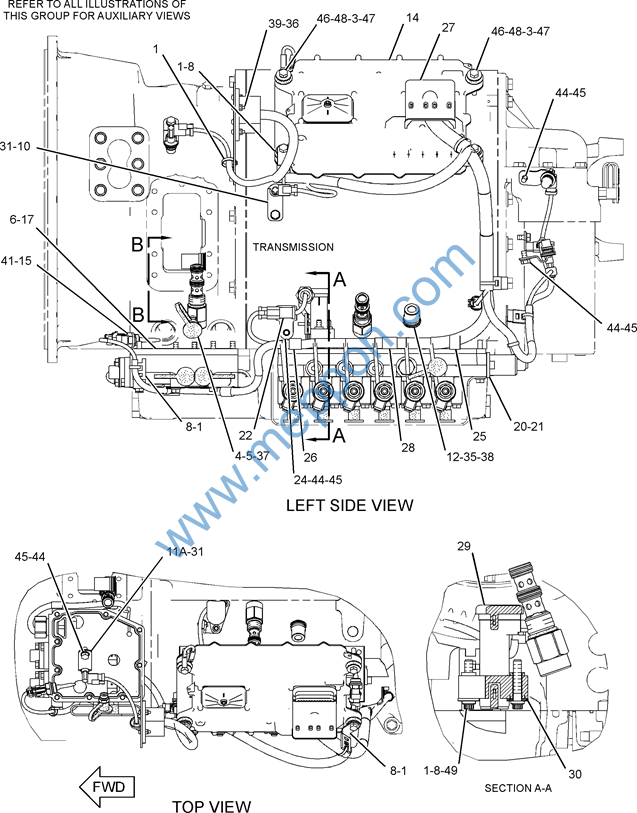

图1 g01439647 |
|
变速箱机油系统 |
|
280-1110 CONTROL GP-TRANSMISSION HYD (变速箱液压控制总成) (续) i02816090 |
|
图2 <结束> g01439648 |
