26

Q150B1020

螺栓 M10X20

Bolt

3

27

M3015-1002A40

加机油口焊接件

Oil fill port weldment

1

28

M3015-1003040

加机油口盖组件

Oil fill port cover parts

1

29

Q40310

垫圈 10

Washer 10

3

30

Q40110

垫圈 10

Washer 10

3

31

M32J1-1014003A

通气软管

Venti-hose

1

32

Q67627

环箍 27

Loop hoop 27

2

33

M3013-1002870

呼吸器组件

Breather subassembly

1

34

Q1840880

螺栓 M8×80

Bolt

2

35

M3000-1002803

弯管接头

Corner joint

1

36

M3000-1002802

呼吸器垫片

Breather washer

1

37

M32J1-1002850

呼吸器支架焊接件

Breather bracket weldment

1

38

Q67638

环箍 38

Loop hoop 38

2

39

L3000-1008026

螺栓套

Bolt sleeve

2

40

M3013-1002840B

法兰连接管焊接件

Flange connecting pipe weldment part

1

41

6105Q-3509013

垫圈

Washer

4

42

Q1841225TF2

螺栓 M12×25

Bolt

3

43

M3001-1002150B

前吊耳焊接件

Front engine eye

1

44

Q1840825TF2

螺栓 M8×25

Bolt

2

45

Q1840816

螺栓 M8×16

Bolt

5

46

M3000-1002125

加机油孔盖板

Oil fill port cover board

1

47

Q/YC149-22

复合式密封垫圈 22

Compound seal ring

1

48

M3400-1002A01

加机油口垫片

Oil filler gasket

1

49

YC24-B0510

圆柱销 5×10

Straight pin

6

50

M3000-1002740

喷嘴组件

Nozzle assy

6

51

430-1002163

垫圈

Washer

6

52

M3000-1002701A

过油螺栓

Hollow bolt for oil

6

53

M3400-1002142A

吊耳垫块

Lifting eye cushion

1

54

M3000-1002002A

后吊耳座

Rear lifting eye seat

1

55

GB/T825-16

吊环螺钉 M16

Lifting ring screw

1

56

M3500-1003006A

气缸盖副螺栓

Cylinder head sub-bolt

2

序号

Item

图号 Parts No.

名称

Part Name

数量

Qty.

备注 Remark

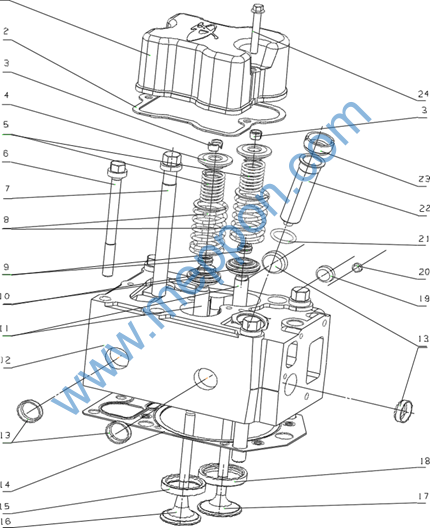

1

M3400-1003205

气缸盖罩

Cylinder head cover

1

2

M3400-1003201

气缸盖罩垫片

Cylinder head cover gasket

1

3

M3000-1003109A

气门锁夹

Valve lock clam

4

4

M3000-1003116A

气门弹簧上座

Valve spring upper seat

2

5

M3000-1003117

气门内弹簧

Valve inner spring

2

6

M5000-1003003A

气缸盖主螺栓

Cylinder main bolt

4

7

M3000-1003012A

气缸盖副螺栓

Cylinder head sub-bolt

2

8

M3000-1003120

进气门弹簧

Intake valve spring

2

9

M3000-1003105A

气门杆油封

Valve rod oil seal

2

10

M3000-1003160

气门弹簧下座组件

Valve spring below seat

parts

2

11

M3000-1003104A

气门导管

Valve guide

2

易损件 EWP

12

M3000-1003101G

气缸盖

Cylinder head

1

易损件 EWP

M3000-1003101G*

气缸盖组件

Cylinder head parts

1

13

Q72230

塞片 30

Plug 30

4

14

M3000-1003001E

气缸盖垫片

Cylinder head gasket

1

15

M3000-1003102B

排气门座圈

Exhaust valve seat ring

1

16

M3000-1003103A

排气门

Exhaust valve

1

17

M3000-1003111B

进气门

Intake valve

1

18

M3000-1003112C

进气门座圈

Intake seat ring

1

19

Q72212

塞片 12

Plug

1

20

Q72222

塞片 22

Plug

1

21

YC208-C02360S

O 形密封圈

3.55X23.6 x 1

O-ring seal ring

1

22

M3000-1003119A

喷油器铜套

Injector copper sleeve

1

23

6105QA-1003001

螺套

Screw sleeve

1

24

Q1840860

螺栓 M8X60

Bolt

2

序号 Item

图号 Part    No.

名称

Part    Name

数量Num.

备注Remark

1

M3000-1004002

气环

Compression ring

6

易损件 EWP

2

M3000-1004003

刮油环

Scraper ring

6

易损件 EWP

3

M3000-1004100

油环部件

Oil ring unit

6

易损件 EWP

M3000-1004002*

活塞环组件

Piston ring parts

1

4

M3000-1004001A

活塞

Piston

6

易损件 EWP

5

M3000-1004004

活塞销

Piston pin

6

6

Q43050

挡圈 50

Retaining ring 50

12

易损件 EWP

7

M3000-1004202A

连杆衬套

Connecting rod

bushing

6

易损件 EWP

8

M3000-1004201A

连杆体

Connecting rod shank

6

9

M3000-1004007

下连杆轴瓦

Connecting rod lower

bearing

6

易损件 EWP

10

M3000-1004007

下连杆轴瓦

Connecting rod lower

bearing

6

易损件 EWP

11

M3000-1004203A

连杆盖

Connecting rod cap

6

12

M3000-1004204A

连杆螺栓

Connecting rod bolt

12

易损件 EWP

序号

图    号.

名    称

Part    Name

数量

备注

1

M3400-1005202

紧固螺栓

Fasten bolt

6

2

M3001-1005201C

曲轴皮带轮

Crankshaft pulley

1

3

M3400-1005240

硅油减振器组件

Silicon oil vibration damper parts

1

4

M3400-1005018

曲轴小头衬套

Camshaft small sleeve

1

5

M3400-1005019

曲轴 O 型密封圈

Camshaft O-ring

1

易损件

6

M3400-1005001B

曲轴

Camshaft

1

7

M3000-1005007A

曲轴止推片（上）

Camshaft thrust plate (upper)

2

易损件 EWP

M3000-1005008A*

曲轴止推片组件

Camshaft thrust plate

1

8

M3000-1005005A

上主轴瓦

Upper main bearing shell

7

易损件

9

Q2821010T10F9

开槽平端紧定螺钉 M10×10

Bolt

6

10

M3400-1005002C

曲轴正时齿轮

Crankshaft timing gear

1

11

M3000-1005017

曲轴 O 型密封圈

Camshaft O-ring

1

易损件

12

M3400-1005016

曲轴大头衬套

Camshaft sleeve

1

13

YC24-B0820

圆柱销 8×20

Pin

1

14

M3000-1005006A

下主轴瓦

Below bearing shell

7

易损件

M3000-1005006A*

主轴瓦组件

Main bearing parts

1

15

M3000-1005008A

曲轴止推片（下）

Camshaft thrust below plate

2

易损件 EWP

16

A3100-1005018

扁销

Flat pin

1
