SANY STG210C-8 motor grader parts catalog 01
目录
第1章 STG210C-8三一平地机主体 ………………………………………………………………………………………… 1-1
14142504 STG210C-8三一平地机主体 …………………………………………………………………………………………… 1-2
第2章 机架总成 …………………………………………………………………………………………………………………… 2-1
14055787 机架总成 …………………………………………………………………………………………………………………… 2-2
第3章 摆架总成 …………………………………………………………………………………………………………………… 3-1
14005346 摆架总成 …………………………………………………………………………………………………………………… 3-2
13369615 叉子总成 ………………………………………………………………………………………………………………………… 3-4
第4章 液压系统 …………………………………………………………………………………………………………………… 4-1
14144617 液压系统 …………………………………………………………………………………………………………………… 4-2
14011733 油缸装配总成 …………………………………………………………………………………………………………………… 4-6
A810201064583 前轮倾斜油缸 …………………………………………………………………………………………………………… 4-8
13134784 右转向油缸 ……………………………………………………………………………………………………………………… 4-12
11723343 管式阀安装 ……………………………………………………………………………………………………………………… 4-14
A810201064586 锁销油缸 ………………………………………………………………………………………………………………… 4-16
10331997 铲刀摆动油缸 …………………………………………………………………………………………………………………… 4-18
10347328 铲刀摆动油缸钢管总成 ………………………………………………………………………………………………………… 4-20
|
10333258 铲刀提升油缸 …………………………………………………………………………………………………………………… |
4-22 |
|
|
11090314 铲角变换油缸 …………………………………………………………………………………………………………………… |
4-26 |
|
|
A810201064605 转向油缸 ………………………………………………………………………………………………………………… |
4-30 |
|
|
13134743 |
左转向油缸 ……………………………………………………………………………………………………………………… |
4-32 |
|
14061880 |
回转马达总成 …………………………………………………………………………………………………………………… |
4-34 |
|
14011993 |
左多路阀总成 …………………………………………………………………………………………………………………… |
4-36 |
|
13635656 |
转向器总成 ……………………………………………………………………………………………………………………… |
4-38 |
|
13411250 |
制动阀总成 ……………………………………………………………………………………………………………………… |
4-40 |
|
12419733 |
充液阀安装 ……………………………………………………………………………………………………………………… |
4-42 |
|
14061886 |
蓄能器安装 ……………………………………………………………………………………………………………………… |
4-44 |
|
13638192 |
回油过滤器安装 ………………………………………………………………………………………………………………… |
4-46 |
|
B222100000151 回油过滤器 ……………………………………………………………………………………………………………… |
4-48 |
|
|
13723420 |
作业泵总成 ……………………………………………………………………………………………………………………… |
4-50 |
|
14061884 |
优先阀安装 ……………………………………………………………………………………………………………………… |
4-52 |
|
14013509 |
液压系统管路总成 ……………………………………………………………………………………………………………… |
4-54 |
|
11725143 |
旋转接头安装SMG230.26.13 …………………………………………………………………………………………………… |
4-60 |
|
A810201069001 旋转接头 ………………………………………………………………………………………………………………… |
4-62 |
|
|
第5章 操纵台总成 ………………………………………………………………………………………………………………… |
5-1 |
|
|
14048228 操纵台总成 ………………………………………………………………………………………………………………… |
5-2 |
|
|
第6章 作业操纵装置(10杆) ………………………………………………………………………………………………… |
6-1 |
|
|
14049849 作业操纵装置(10杆) …………………………………………………………………………………………………… |
6-2 |
|
|
11664438 |
左升降操纵杆 …………………………………………………………………………………………………………………… |
6-6 |
|
11662984 |
推土板操纵杆 …………………………………………………………………………………………………………………… |
6-8 |
|
11664305 |
铲刀引出操纵杆 ………………………………………………………………………………………………………………… |
6-10 |
|
11664246 |
铲角变换操纵杆 ………………………………………………………………………………………………………………… |
6-12 |
|
11664235 |
铲刀回转操纵杆 |
………………………………………………………………………………………………………………… |
6-14 |
||
|
11664007 |
铲刀摆动操纵杆 |
………………………………………………………………………………………………………………… |
6-16 |
||
|
11663971 |
铰接转向操纵杆 |
………………………………………………………………………………………………………………… |
6-18 |
||
|
11663799 |
前轮倾斜操纵杆 |
………………………………………………………………………………………………………………… |
6-20 |
||
|
11664334 |
后松土器操纵杆 |
………………………………………………………………………………………………………………… |
6-22 |
||
|
11662942 |
右升降操纵杆 …………………………………………………………………………………………………………………… |
6-24 |
|||
|
第7章 驾驶室总成 ………………………………………………………………………………………………………………… |
7-1 |
||||
|
14077760 驾驶室总成 ………………………………………………………………………………………………………………… |
7-2 |
||||
|
13246409 梯子SAG200LR1.9.20A ………………………………………………………………………………………………………… |
7-6 |
||||
|
第8章 液压油箱总成 |
…………………………………………………………………………………………………………… |
8-1 |
|||
|
14052536 液压油箱总成 |
…………………………………………………………………………………………………………… |
8-2 |
|||
|
第9章 动力系统总成 |
…………………………………………………………………………………………………………… |
9-1 |
|||
|
14055900 动力系统总成 |
…………………………………………………………………………………………………………… |
9-2 |
|||
|
14009040 |
进气系统 |
………………………………………………………………………………………………………………………… |
9-4 |
||
|
14098718 |
冷却系统 |
………………………………………………………………………………………………………………………… |
9-6 |
||
|
14008495 |
燃油系统 |
………………………………………………………………………………………………………………………… |
9-12 |
||
|
14077893 |
发动机安装 ……………………………………………………………………………………………………………………… |
9-14 |
|||
|
第10章 机罩总成 ………………………………………………………………………………………………………………… |
10-1 |
||||
|
14009971 机罩总成 …………………………………………………………………………………………………………………… |
10-2 |
||||
|
第11章 燃油箱 ……………………………………………………………………………………………………………………… |
11-1 |
||||
|
14049876 燃油箱 ……………………………………………………………………………………………………………………… |
11-2 |
||||
第12章 变速箱装配 ……………………………………………………………………………………………………………… 12-1
14057097 变速箱装配 ………………………………………………………………………………………………………………… 12-2
14057090 双变安装总成 …………………………………………………………………………………………………………………… 12-4
第13章 空调系统 ………………………………………………………………………………………………………………… 13-1
14056811 空调系统 …………………………………………………………………………………………………………………… 13-2
14012769 压缩机支架 ……………………………………………………………………………………………………………………… 13-12
第14章 车轮 ………………………………………………………………………………………………………………………… 14-1
A810304040010 车轮 ………………………………………………………………………………………………………………… 14-2
第15章 后桥装配(GPH220) …………………………………………………………………………………………………… 15-1
14065619 后桥装配(GPH220) ……………………………………………………………………………………………………… 15-2
第16章 作业装置 ………………………………………………………………………………………………………………… 16-1
14056274 作业装置 …………………………………………………………………………………………………………………… 16-2
A229900006820 双联管夹TTPG16-322 …………………………………………………………………………………………………… 16-8
第17章 铲刀(12ft) ……………………………………………………………………………………………………………… 17-1
14004064 铲刀(12ft) ………………………………………………………………………………………………………………… 17-2
13863782 铲刀主体(12ft) ………………………………………………………………………………………………………………… 17-4
第18章 蜗轮箱TZ200 …………………………………………………………………………………………………………… 18-1
60199612 蜗轮箱TZ200 ……………………………………………………………………………………………………………… 18-2

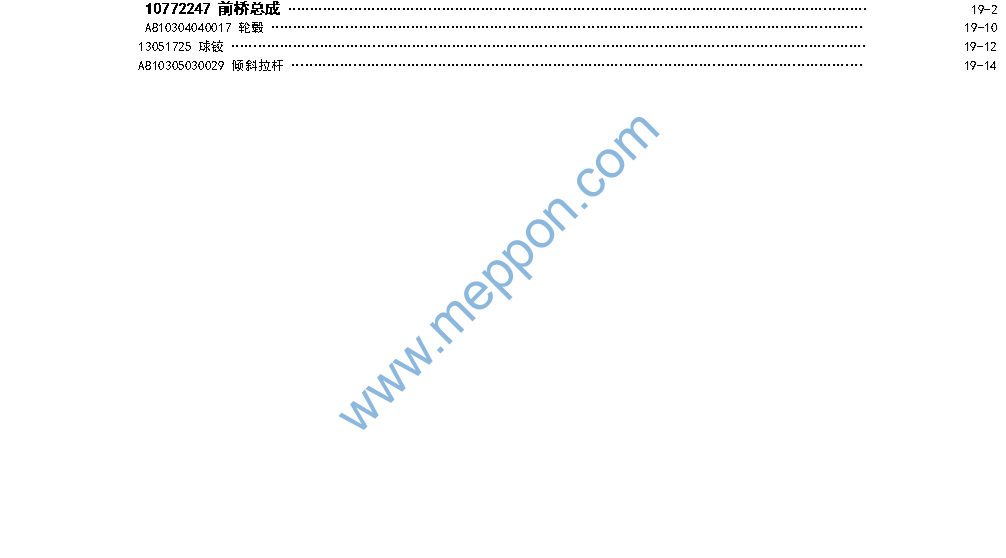

第19章 前桥总成 ………………………………………………………………………………………………………………… 19-1

|
10885656 |
转向拉杆 ………………………………………………………………………………………………………………………… |
19-16 |
|
10659441 |
左球铰总成 ……………………………………………………………………………………………………………………… |
19-18 |
|
10659957 |
右球铰总成 ……………………………………………………………………………………………………………………… |
19-20 |
|
第20章 前配重总成(600kg) ………………………………………………………………………………………………… |
20-1 |
|
|
14015089 前配重总成(600kg) …………………………………………………………………………………………………… |
20-2 |
|
|
14015069 前配重(600kg) ………………………………………………………………………………………………………………… |
20-4 |
|
|
第21章 后配重总成(600kg) ………………………………………………………………………………………………… |
21-1 |
|
|
14015092 后配重总成(600kg) …………………………………………………………………………………………………… |
21-2 |
|

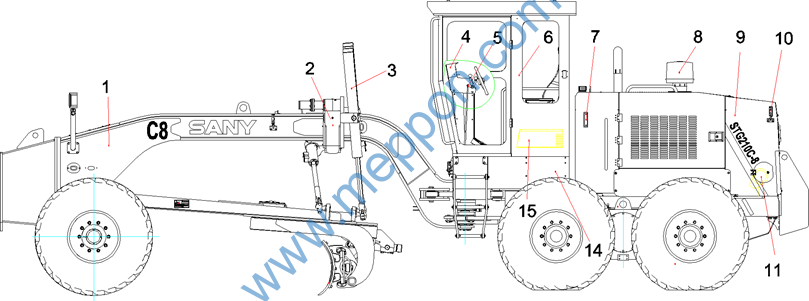

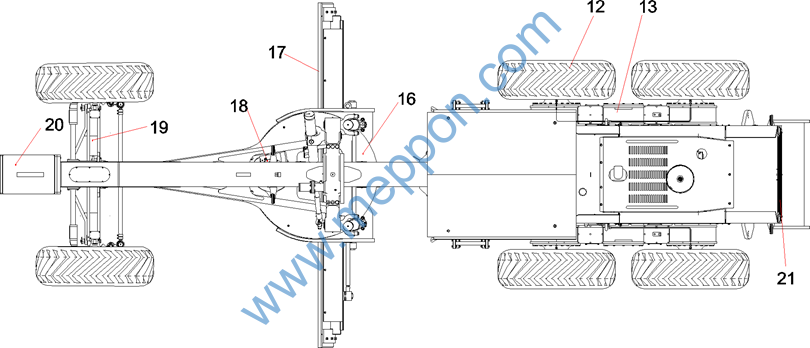

第1章
STG210C-8三一平地机主体


|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
14055787 |
机架总成 |
1 |
|
|
2 |
14005346 |
摆架总成 |
1 |
|
|
3 |
14144617 |
液压系统 |
1 |
|
|
4 |
14048228 |
操纵台总成 |
1 |
|
|
5 |
14049849 |
作业操纵装置(10杆) |
1 |
|
|
6 |
14077760 |
驾驶室总成 |
1 |
|
|
7 |
14052536 |
液压油箱总成 |
1 |
|
|
8 |
14055900 |
动力系统总成 |
1 |
|
|
9 |
14009971 |
机罩总成 |
1 |
|
|
10 |
14144816 |
平地机电气系统 |
1 |
|
|
11 |
14049876 |
燃油箱 |
1 |
|
|
14 |
14057097 |
变速箱装配 |
1 |
|
|
15 |
14056811 |
空调系统 |
1 |

|
序号 |
代码 |
名称 |
数量 |
备注 |
|
12 |
A810304040010 |
车轮 |
6 |
|
|
13 |
14065619 |
后桥装配(GPH220) |
1 |
|
|
16 |
14056274 |
作业装置 |
1 |
|
|
17 |
14004064 |
铲刀(12ft) |
1 |
|
|
18 |
60199612 |
蜗轮箱TZ200 |
1 |
|
|
19 |
10772247 |
前桥总成 |
1 |
|
|
20 |
14015089 |
前配重总成(600kg) |
1 |
|
|
21 |
14015092 |
后配重总成(600kg) |
1 |

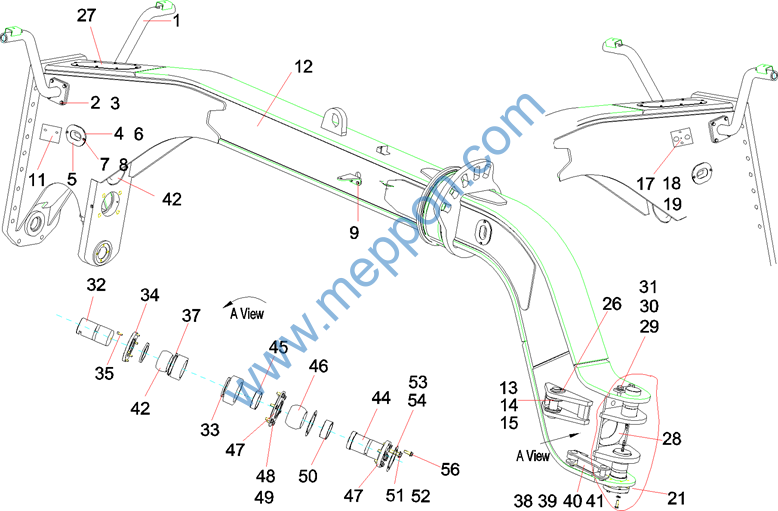

第2章
机架总成
