SANY STG210C-8 motor grader parts catalog 02
|

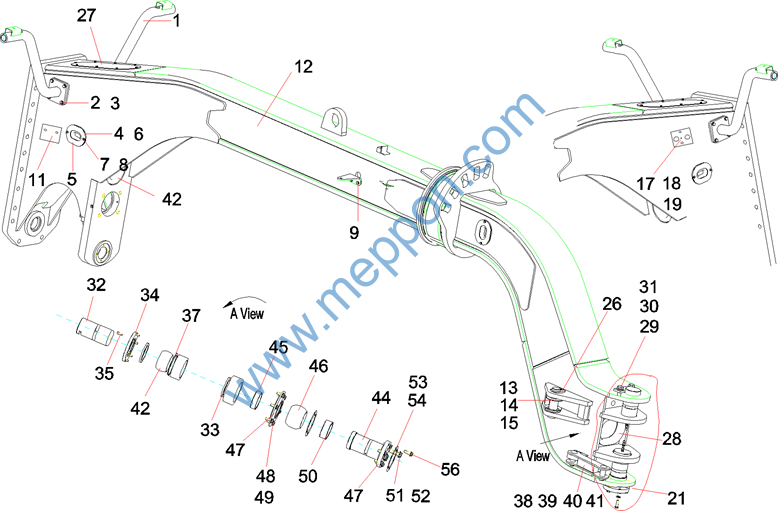

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13105057 |
前灯架 |
2 |
|
|
2 |
A210111000018 |
螺栓 |
8 |
|
|
3 |
A210405000011 |
垫圈 |
12 |
|
|
4 |
13866760 |
下挡板 |
5 |
|
|
5 |
13616514 |
胶管护套 |
5 |
|
|
6 |
13866761 |
上挡板 |
5 |
|
|
7 |
A210111000080 |
螺栓 |
18 |
|
|
8 |
A210405000006 |
垫圈 |
18 |
|
|
9 |
A210111000089 |
螺栓M8×20GB/T 5783 |
8 |
|
|
11 |
14037428 |
前挡板 |
1 |
|
|
12 |
14052099 |
前机架 |
1 |
|
|
13 |
A820102010078 |
环 |
8 |
|
|
14 |
A820606020011 |
防尘圈 |
8 |
|
|
15 |
14011911 |
销轴 |
4 |
|
|
17 |
13524632 |
安装板 |
1 |
|
|
18 |
A210405000007 |
垫圈 |
2 |
|
|
19 |
A210111000088 |
螺栓 |
2 |
|
|
21 |
14055785 |
橡胶板 |
1 |
|
|
26 |
13633688 |
卡板 |
4 |
|
|
27 |
A820101020646 |
盖板 |
1 |
|
|
28 |
14055786 |
橡胶护圈 |
1 |
|
|
29 |
A210491000132 |
垫圈 20GB1230 |
2 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
30 |
A210111000289 |
螺栓M20×45GB5783 10.9级 |
2 |
|
|
31 |
A820101010267 |
卡板 |
1 |
|
|
32 |
A820301020005 |
光轴 |
1 |
|
|
33 |
A820608000002 |
毡圈 |
3 |
|
|
34 |
11313760 |
透盖 |
1 |
|
|
35 |
A210204000220 |
螺钉M8×20GB70.1 10.9级 |
6 |
|
|
37 |
A210416000035 |
挡圈130GB893.1 |
1 |
|
|
38 |
A829900000072 |
弹性开口销 |
1 |
|
|
39 |
A210508000023 |
销轴 B30×80GB882 |
2 |
|
|
40 |
A210501000010 |
销 5×50GB91 |
1 |
|
|
41 |
A810401030002 |
拉杆 |
1 |
|
|
42 |
13016469 |
护套 |
1 |
|
|
44 |
11097915 |
轴 |
1 |
|
|
45 |
11097916 |
上轴套 |
1 |
|
|
46 |
A210612000004 |
关节轴承GEG90ESGB9163 |
1 |
|
|
47 |
13339934 |
透盖 |
1 |
|
|
48 |
A210111000203 |
螺栓 |
6 |
|
|
49 |
A210491000121 |
垫圈 12GB1230 |
12 |
|
|
50 |
A820202000084 |
轴套 |
1 |
|
|
51 |
A210491000118 |
垫圈 16GB1230 |
3 |
|
|
52 |
A210111000055 |
螺栓 |
3 |
|
|
53 |
11097917 |
调整垫 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
54 |
11097918 |
调整垫 |
1 |
|
|
56 |
A210111000204 |
螺栓 |
6 |
|

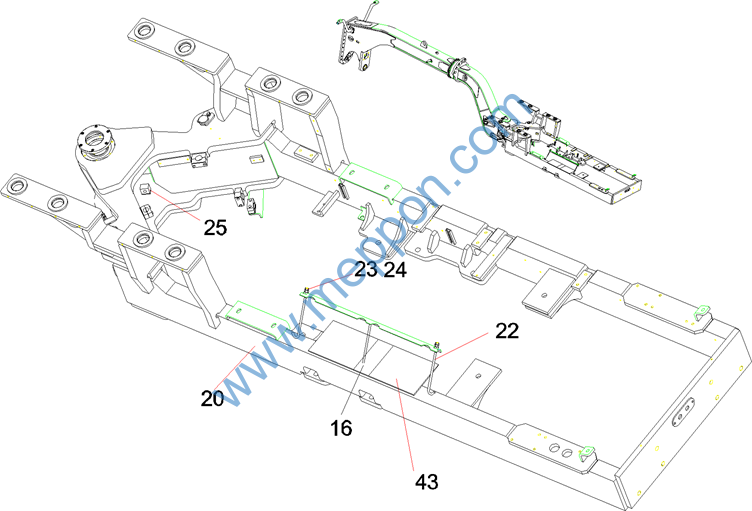

序号 |
代码 |
名称 |
数量 |
备注 |
|
16 |
14055783 |
压板 |
2 |
|
|
20 |
14054137 |
后机架 |
1 |
|
|
22 |
14055788 |
固定杆 |
6 |
|
|
23 |
A210307000017 |
螺母 |
2 |
|
|
24 |
A210307000001 |
螺母M12GB6170-00GB/T 6170 |
2 |
|
|
25 |
B210851000002 |
单联管夹 |
1 |
|
|
43 |
14055784 |
橡胶板 |
2 |
册

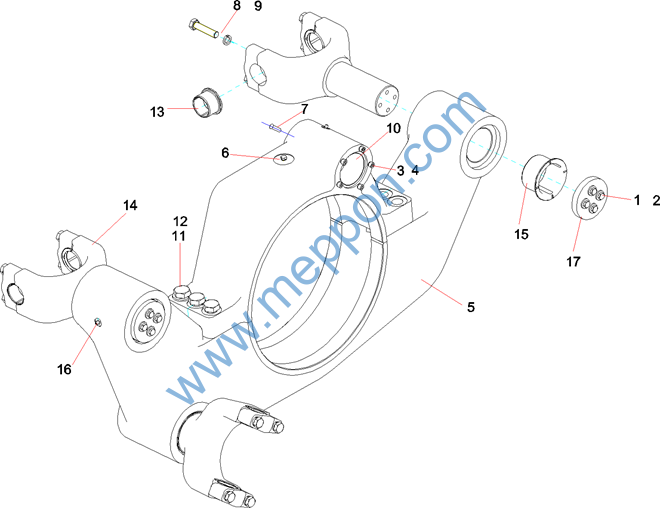

第3章
摆架总成
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210111000026 |
螺栓 |
12 |
|
|
2 |
A210491000120 |
垫圈10GB1230 |
12 |
|
|
3 |
A210401000017 |
垫圈 |
6 |
|
|
4 |
A210204000184 |
螺钉M8×35GB70.1 |
5 |
|
|
5 |
14005347 |
摆架 |
1 |
|
|
6 |
A210111000343 |
螺栓M8×20GB5783 10.9级 |
1 |
|
|
7 |
A210211000007 |
螺钉M6×16GB819.1 |
4 |
|
|
8 |
A210401000004 |
垫圈 |
12 |
|
|
9 |
A210111000291 |
螺栓M16×70GB5783 10.9级 |
12 |
|
|
10 |
A820202000058 |
衬套(三） |
1 |
|
|
11 |
A210491000122 |
垫圈24GB1230 |
6 |
|
|
12 |
A210110000240 |
螺栓M24×110GB5782 10.9级 |
6 |
|
|
13 |
12101632 |
衬套(二) |
6 |
|
|
14 |
13369615 |
叉子总成 |
3 |
|
|
15 |
13328406 |
衬套 |
6 |
|
|
16 |
A210804000001 |
黄油嘴 |
4 |
|
|
17 |
14004449 |
压板 |
3 |
|

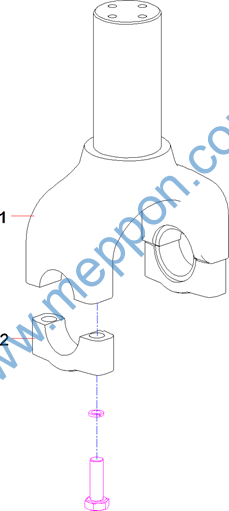

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13369613 |
叉子 |
1 |
|
|
2 |
13369614 |
叉盖 |
2 |

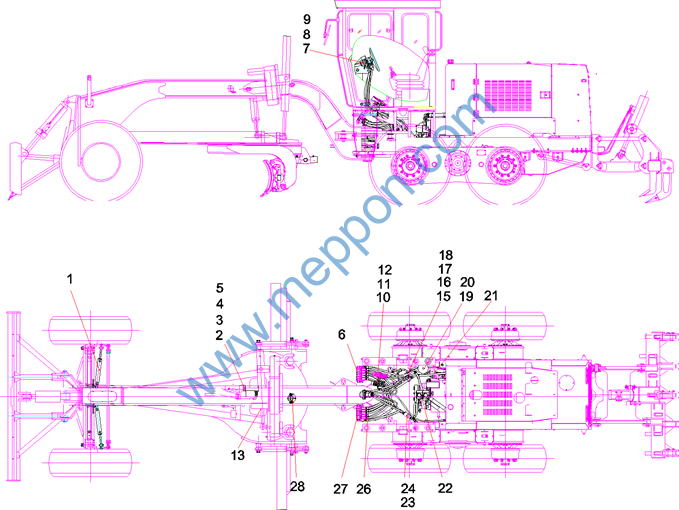

第4章
液压系统
