SANY STG210C-8 motor grader parts catalog 07
|

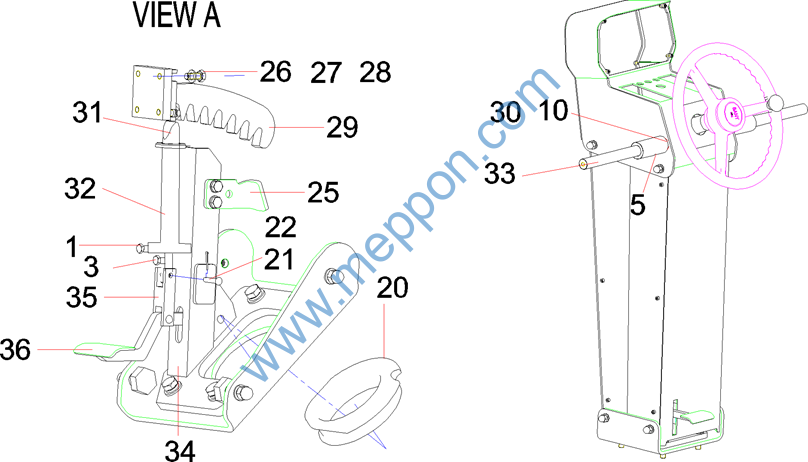

序号 |
代码 |
名称 |
数量 |
备注 |
|
2 |
14003254 |
前摇臂盖 |
2 |
|
|
3 |
A210204000115 |
螺钉M5×12GB70.1 |
27 |
|
|
4 |
14003407 |
前摇臂组件 |
1 |
|
|
6 |
A210336000002 |
螺母M10GB923 |
8 |
|
|
7 |
A210405000011 |
垫圈 |
4 |
|
|
8 |
A210401000001 |
垫圈 |
4 |
|
|
9 |
13630212 |
螺钉 |
8 |
|
|
11 |
14048102 |
后挡板 |
1 |
|
|
12 |
14048092 |
操纵头 |
1 |
|
|
13 |
14003411 |
后摇臂组件 |
1 |
|
|
15 |
14003342 |
后摇臂盖 |
2 |
|
|
16 |
14047649 |
底座 |
1 |
|
|
17 |
A210111000041 |
螺栓M12×45GB5783 |
4 |
|
|
18 |
A210405000001 |
垫圈12GB97.1-02GB/T 97.1 |
4 |
|
|
19 |
A210401000002 |
垫圈GB/T 93 |
4 |
|
|
23 |
A229900000096 |
转向杆730-1500 |
1 |
|
|
24 |
60246777 |
方向盘TCM350 |
1 |
|
|
37 |
A210204000181 |
螺钉 |
4 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210111000240 |
螺栓 |
1 |
|
|
3 |
A210204000115 |
螺钉M5×12GB70.1 |
27 |
|
|
5 |
A210205000004 |
螺钉M8×10GB78 |
2 |
|
|
10 |
A210111000018 |
螺栓 |
2 |
|
|
20 |
12388259 |
护套 |
1 |
|
|
21 |
A210491000009 |
销2×16GB91 |
3 |
|
|
22 |
A210508000035 |
销轴 |
3 |
|
|
25 |
13962216 |
限位板 |
1 |
|
|
26 |
A210401000017 |
垫圈 |
4 |
|
|
27 |
A210405000007 |
垫圈 |
6 |
|
|
28 |
A210111000089 |
螺栓M8×20GB/T 5783 |
6 |
|
|
29 |
13913138 |
齿板座 |
1 |
|
|
30 |
A210404000003 |
垫圈 |
2 |
|
|
31 |
13630203 |
杆 |
1 |
|
|
32 |
A210616000031 |
弹簧YA2.5×16×75GB2089 |
1 |
|
|
33 |
11415157 |
操纵头主销轴 |
2 |
|
|
34 |
14047671 |
支座 |
1 |
|
|
35 |
14051785 |
连接块 |
1 |
|
|
36 |
14003465 |
踏板 |
1 |

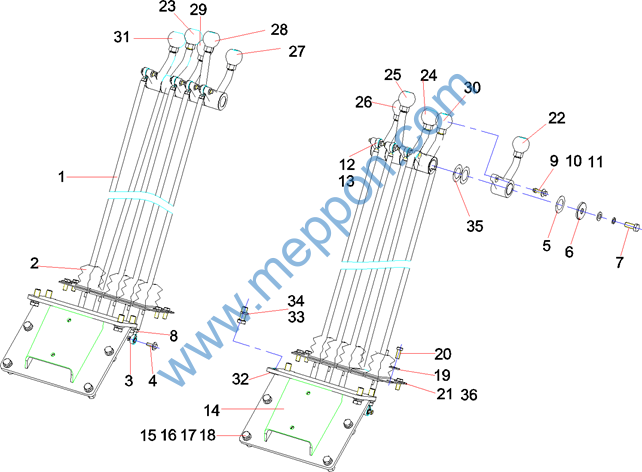

第6章
作业操纵装置(10杆)
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13334520 |
作业操纵杆 |
10 |
|
|
2 |
A820606010298 |
护套 |
10 |
|
|
3 |
60034502 |
关节轴承 |
10 |
|
|
4 |
A210111000080 |
螺栓 |
10 |
|
|
5 |
A820102010212 |
调整垫 |
10 |
|
|
6 |
12931510 |
挡圈 |
2 |
|
|
7 |
A210111000018 |
螺栓 |
2 |
|
|
8 |
A210307000027 |
螺母M6GB6170 左 |
10 |
|
|
9 |
A210111000082 |
螺栓 |
10 |
|
|
10 |
A210404000009 |
垫圈 6GB96.1 |
20 |
|
|
11 |
A210309000013 |
螺母M6GB6172.1 |
20 |
|
|
12 |
60218661 |
关节轴承 |
10 |
|
|
13 |
A210307000016 |
螺母 |
10 |
|
|
14 |
14049526 |
多路阀安装板 |
2 |
|
|
15 |
A210307000017 |
螺母 |
8 |
|
|
16 |
A210401000001 |
垫圈 |
10 |
|
|
17 |
A210405000011 |
垫圈 |
10 |
|
|
18 |
A210111000025 |
螺栓 |
8 |
|
|
19 |
A210404000005 |
垫圈 8GB96.1 |
8 |
|
|
20 |
A210111000089 |
螺栓M8×20GB/T 5783 |
8 |
|
|
21 |
14049845 |
护套安装板 |
2 |
|
|
22 |
11664438 |
左升降操纵杆 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
23 |
11662984 |
推土板操纵杆 |
1 |
|
|
24 |
11664305 |
铲刀引出操纵杆 |
1 |
|
|
25 |
11664246 |
铲角变换操纵杆 |
1 |
|
|
26 |
11664235 |
铲刀回转操纵杆 |
1 |
|
|
27 |
11664007 |
铲刀摆动操纵杆 |
1 |
|
|
28 |
11663971 |
铰接转向操纵杆 |
1 |
|
|
29 |
11663799 |
前轮倾斜操纵杆 |
1 |
|
|
30 |
11664334 |
后松土器操纵杆 |
1 |
|
|
31 |
11662942 |
右升降操纵杆 |
1 |
|
|
32 |
A210405000001 |
垫圈12GB97.1-02GB/T 97.1 |
8 |
|
|
33 |
A210401000002 |
垫圈GB/T 93 |
8 |
|
|
34 |
A210111000038 |
螺栓M12×30GB5783-00 |
8 |
|
|
35 |
14049332 |
调整垫1mm |
10 |
|
|
36 |
14113133 |
护套安装板垫板 |
2 |
|

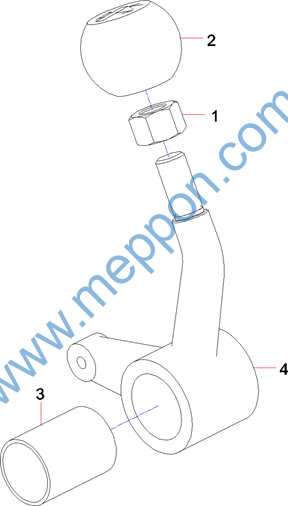

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210307000001 |
螺母M12GB6170-00GB/T 6170 |
1 |
|
|
2 |
13178593 |
手柄球 |
1 |
|
|
3 |
A229900005341 |
衬套 |
1 |
|
|
4 |
11662665 |
叉 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210307000001 |
螺母M12GB6170-00GB/T 6170 |
1 |
|
|
2 |
13178608 |
手柄球 |
1 |
|
|
3 |
A229900005341 |
衬套 |
1 |
|
|
4 |
11662725 |
叉 |
1 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210307000001 |
螺母M12GB6170-00GB/T 6170 |
1 |
|
|
2 |
13178595 |
手柄球 |
1 |
|
|
3 |
A229900005341 |
衬套 |
1 |
|
|
4 |
11662665 |
叉 |
1 |
