SANY STG210C-8 motor grader parts catalog 11
|

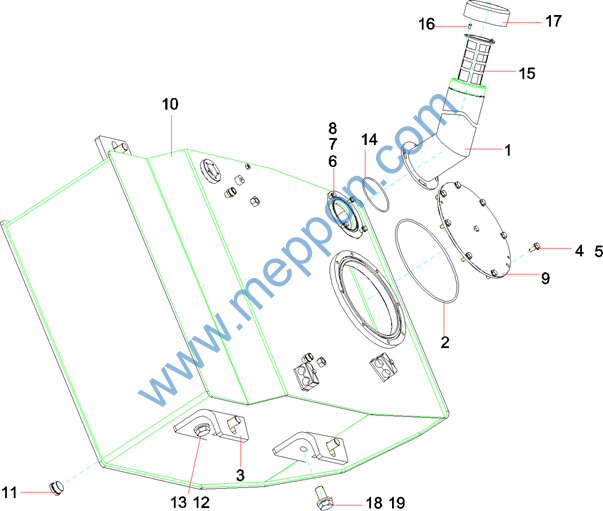

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13946258 |
加油口焊件 |
1 |
|
|
2 |
A210609000294 |
O形圈272×5.3GB3452.1 |
1 |
|
|
3 |
14049862 |
燃油箱安装座 |
4 |
|
|
4 |
A210111000018 |
螺栓 |
8 |
|
|
5 |
A210405000011 |
垫圈 |
8 |
|
|
6 |
A210111000089 |
螺栓M8×20GB/T 5783 |
4 |
|
|
7 |
A210405000007 |
垫圈 |
4 |
|
|
8 |
A210401000017 |
垫圈 |
4 |
|
|
9 |
13495466 |
法兰盖板 |
1 |
|
|
10 |
14049855 |
燃油箱焊件 |
1 |
|
|
11 |
B210399000008 |
螺塞 |
1 |
|
|
12 |
A210491000122 |
垫圈24GB1230 |
4 |
|
|
13 |
A210109000033 |
螺栓M24×50GB5783 |
4 |
|
|
14 |
A210609000007 |
O形圈110×3.55GB3452.1 |
1 |
|
|
15 |
60022607 |
滤网 |
1 |
|
|
16 |
A210211000012 |
螺钉M4×12GB819.1 |
3 |
|
|
17 |
A290000002193 |
燃油箱锁盖 |
1 |
|
|
18 |
A210111000112 |
螺栓 |
4 |
|
|
19 |
A210491000118 |
垫圈 16GB1230 |
4 |
第12章

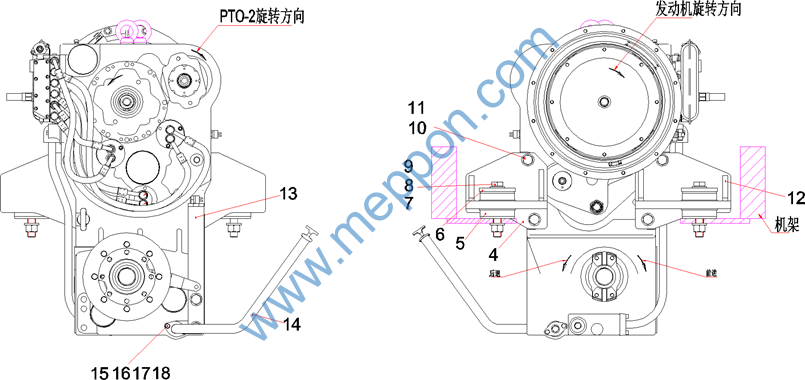

变速箱装配
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
14057090 |
双变安装总成 |
1 |
|
|
2 |
60207457 |
胶管1SN25-DKOL-DKOL90-2050Q/SY1102 |
1 |
|
|
3 |
60284037 |
胶管1SN25-DKOL-DKOL45-2100Q/SY1102 |
1 |
|
|
4 |
21016826 |
单联管夹 |
4 |
|
|
5 |
A229900002892 |
端直通接头 |
2 |
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
4 |
13890492 |
左安装座 |
1 |
|
|
5 |
60271966 |
减震器ZLDZ 14/1250-1155(M24) |
4 |
|
|
6 |
13645234 |
大垫圈 |
2 |
|
|
7 |
A210110000260 |
螺栓M24×160GB5782 10.9级 |
2 |
|
|
8 |
A210491000122 |
垫圈24GB1230 |
4 |
|
|
9 |
A210307000007 |
螺母 |
2 |
|
|
10 |
A210111000221 |
螺栓M20×50GB5783 10.9级 |
6 |
|
|
11 |
A210491000132 |
垫圈 20GB1230 |
6 |
|
|
12 |
13890496 |
右安装座 |
1 |
|
|
13 |
14042558 |
驻车制动支架 |
1 |
|
|
14 |
14042556 |
注油管组件 |
1 |
|
|
15 |
A210111000090 |
螺栓 |
2 |
|
|
16 |
A210401000017 |
垫圈 |
2 |
|
|
17 |
A210405000007 |
垫圈 |
2 |
|
|
18 |
A210609000045 |
O形圈 |
1 |
|

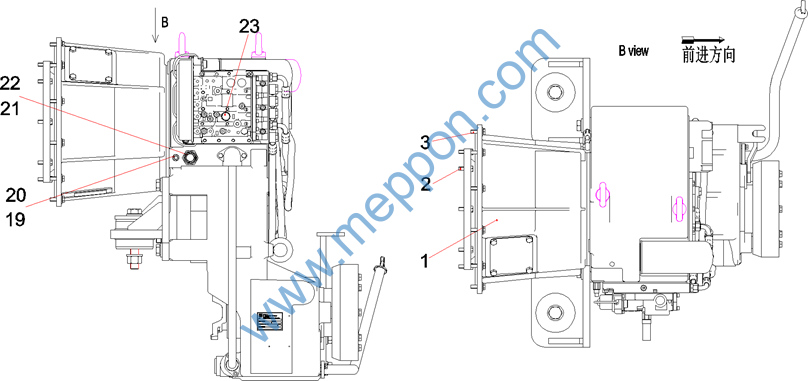

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
60337269 |
液力变速箱6WG200 ZF |
1 |
|
|
2 |
A210111000026 |
螺栓 |
20 |
|
|
3 |
A210491000120 |
垫圈10GB1230 |
12 |
|
|
19 |
B240600000005 |
温度传感器 |
1 |
|
|
20 |
A210434000007 |
垫圈 14JB982 |
1 |
|
|
21 |
14013602 |
变速箱接头- |
2 |
|
|
22 |
60000849 |
O形圈27×2.5(JISB2401) |
2 |
|
|
23 |
60222019 |
压力开关0110-41204-1-048/15bar |
1 |
第13章

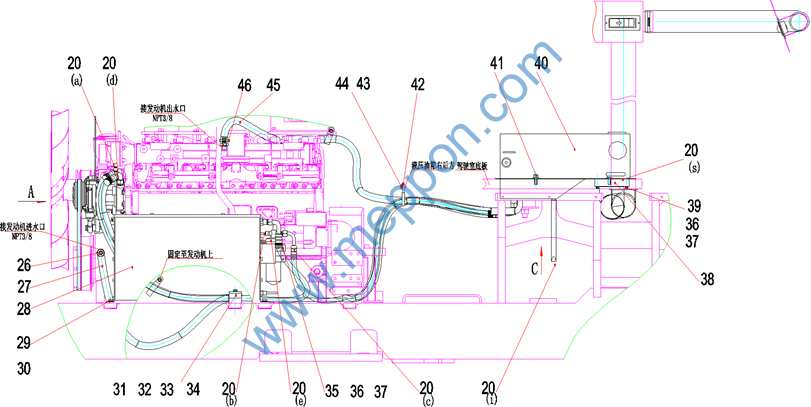

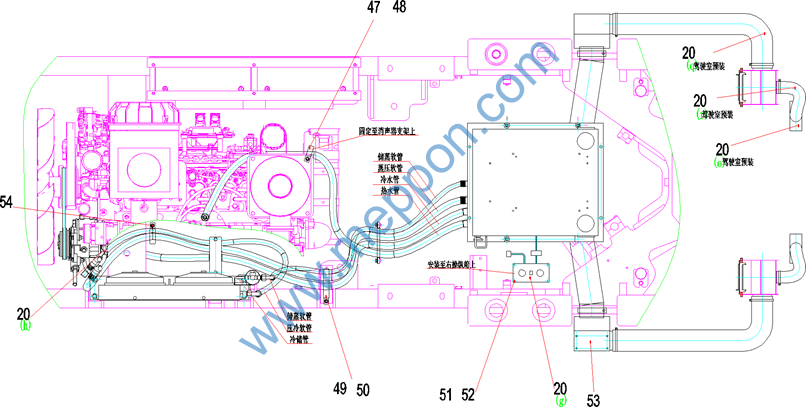

空调系统
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
20 |
60349607 |
空调附件箱STG180C-8W3 |
1 |
|
|
26 |
14012773 |
接头 |
2 |
|
|
27 |
14056806 |
冷水管 |
1 |
|
|
28 |
60005671 |
冷凝器LN11670×350×112 |
1 |
|
|
29 |
A210111000197 |
螺栓 M10×25GB5783 10.9 |
4 |
|
|
30 |
A210401000001 |
垫圈 |
8 |
|
|
31 |
13922144 |
管夹压板 |
1 |
|
|
32 |
13967040 |
空调管夹 |
2 |
|
|
33 |
A210110000306 |
螺栓M8×65GB5782 |
2 |
|
|
34 |
A210401000017 |
垫圈 |
4 |
|
|
35 |
A210111000079 |
螺栓 |
12 |
|
|
36 |
A210405000006 |
垫圈 |
20 |
|
|
37 |
A210401000016 |
垫圈 |
20 |
|
|
38 |
14056759 |
风道过渡板 |
1 |
|
|
39 |
A210111000085 |
螺栓M6×45GB5783 |
8 |
|
|
40 |
60005675 |
蒸发器ZF4.6 574×500×285D |
1 |
|
|
41 |
A210204000354 |
螺钉 M10×30GB70.1 10.9级 |
4 |
|
|
42 |
14056750 |
空调管支架 |
1 |
|
|
43 |
A210111000088 |
螺栓 |
2 |
|
|
44 |
A210404000005 |
垫圈 8GB96.1 |
2 |
|
|
46 |
A210855000066 |
喉箍 |
4 |
