SANY STG210C-8 motor grader parts catalog 14
|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
13231979 |
侧刀片R430×152×19 |
2 |
|
|
2 |
11642018 |
铲刀体 |
1 |
|
|
3 |
10877920 |
刀片 |
2 |
|
|
4 |
A210307000028 |
螺母 |
36 |
|
|
5 |
10306499 |
螺钉 |
36 |
第18章

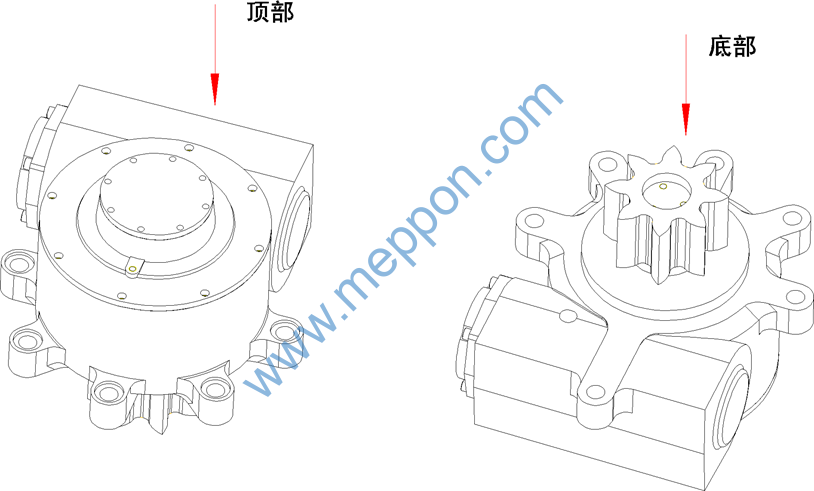

蜗轮箱TZ200

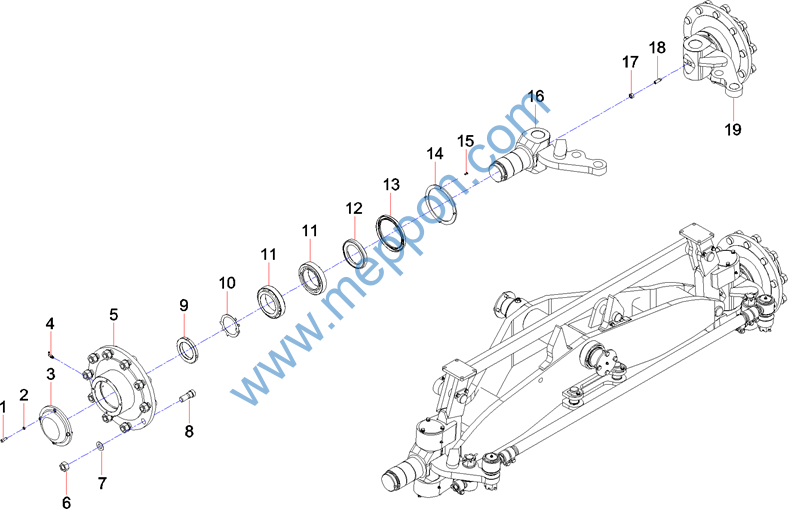

第19章前桥总成

|
序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A210204000147 |
螺钉 M8×20GB70.1 |
8 |
|
|
2 |
A210401000017 |
垫圈 |
28 |
|
|
3 |
A820401000216 |
端盖 |
2 |
|
|
4 |
A210805000004 |
油杯45°M8×1JB7940.2 |
2 |
|
|
5 |
A810304040017 |
轮毂 |
2 |
|
|
6 |
A210308000016 |
螺母M22×1.5GB6171 10级 |
20 |
|
|
7 |
A210403000008 |
垫圈22GB849 |
20 |
|
|
8 |
A820301020174 |
轮辋螺栓 |
20 |
|
|
9 |
A210304000020 |
螺母M80×2GB812 |
2 |
|
|
10 |
A210412000136 |
垫圈80GB858 |
2 |
|
|
11 |
A210604000012 |
滚动轴承32018GB297 |
4 |
|
|
12 |
A820202003335 |
隔圈 |
2 |
|
|
13 |
A210613000012 |
B油封130×160×12GB9877 |
2 |
|
|
14 |
A820101338908 |
挡盖板 |
2 |
|
|
15 |
A210203000012 |
螺钉M5×10GB68 |
8 |
|
|
16 |
10466657 |
左转向节 |
1 |
|
|
17 |
A210307000001 |
螺母M12GB6170-00GB/T 6170 |
3 |
|
|
18 |
A210208000004 |
螺钉M12×35GB79 |
2 |
|
|
19 |
10466729 |
右转向节 |
1 |

|

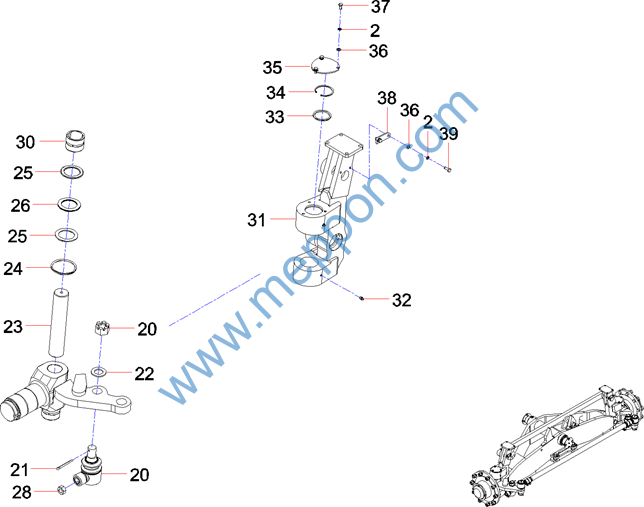

序号 |
代码 |
名称 |
数量 |
备注 |
|
20 |
13051725 |
球铰 |
2 |
|
|
21 |
A210491000023 |
销 |
6 |
|
|
22 |
A210405000014 |
垫圈 |
6 |
|
|
23 |
A820301020854 |
转向销 |
2 |
|
|
24 |
A820606020076 |
密封圈 |
4 |
|
|
25 |
A820102010196 |
垫圈 |
6 |
|
|
26 |
A210651000041 |
滚动轴承 |
2 |
|
|
28 |
A210310000011 |
螺母M30×2GB6173 |
2 |
|
|
30 |
A820202005689 |
衬套 |
4 |
|
|
31 |
10144858 |
左车轮倾角关节 |
1 |
|
|
32 |
A210804000001 |
黄油嘴 |
8 |
|
|
33 |
A820102010753 |
垫圈 |
4 |
|
|
34 |
A210416000022 |
挡圈68GB893.1 |
4 |
|
|
36 |
A210405000007 |
垫圈 |
20 |
|
|
37 |
A210111000088 |
螺栓 |
12 |
|
|
38 |
A820101027193 |
卡板 |
3 |
|
|
39 |
A210111000089 |
螺栓M8×20GB/T 5783 |
8 |

|

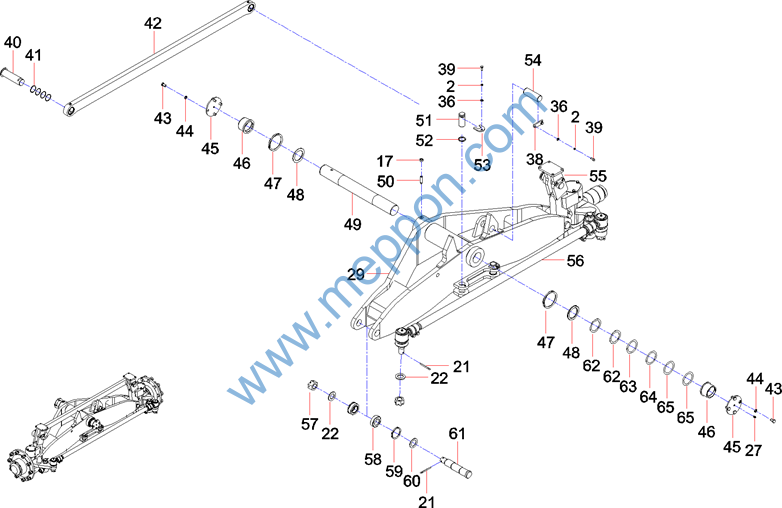

序号 |
代码 |
名称 |
数量 |
备注 |
|
27 |
A210804000002 |
黄油嘴 |
2 |
|
|
29 |
10772242 |
桥架 |
1 |
|
|
40 |
10144836 |
销轴 |
2 |
|
|
41 |
A820102010194 |
环片 |
8 |
|
|
42 |
A810305030029 |
倾斜拉杆 |
1 |
|
|
43 |
A210111000036 |
螺栓 |
8 |
|
|
44 |
A210401000002 |
垫圈GB/T 93 |
8 |
|
|
45 |
12769737 |
盖 |
2 |
|
|
46 |
A820404000014 |
轴套 |
2 |
|
|
47 |
A820606020077 |
密封圈 |
2 |
|
|
48 |
A820103010057 |
垫圈 |
2 |
|
|
49 |
A820301020857 |
销轴 |
1 |
|
|
50 |
A210208000005 |
螺钉 |
1 |
|
|
51 |
10884328 |
销轴 |
2 |
|
|
52 |
10705214 |
垫片 |
2 |
|
|
53 |
10884303 |
卡板 |
2 |
|
|
54 |
A820301017938 |
销轴 |
1 |
|
|
55 |
10144837 |
右车轮倾角关节 |
1 |
|
|
56 |
10885656 |
转向拉杆 |
1 |
|
|
57 |
A210357000001 |
螺母M30×2GB9459 |
2 |
|
|
58 |
A210651000174 |
关节轴承 |
4 |
|
|
59 |
A820606020075 |
密封圈 |
4 |

|
序号 |
代码 |
名称 |
数量 |
备注 |
|
60 |
A820102010193 |
垫圈 |
4 |
|
|
61 |
10772145 |
销轴 |
2 |
|
|
62 |
A820103010056 |
调整垫 |
2 |
|
|
63 |
A820102010203 |
调整垫 |
3 |
|
|
64 |
A820102010204 |
调整垫 |
3 |
|
|
65 |
A820102010205 |
调整垫 |
6 |

|

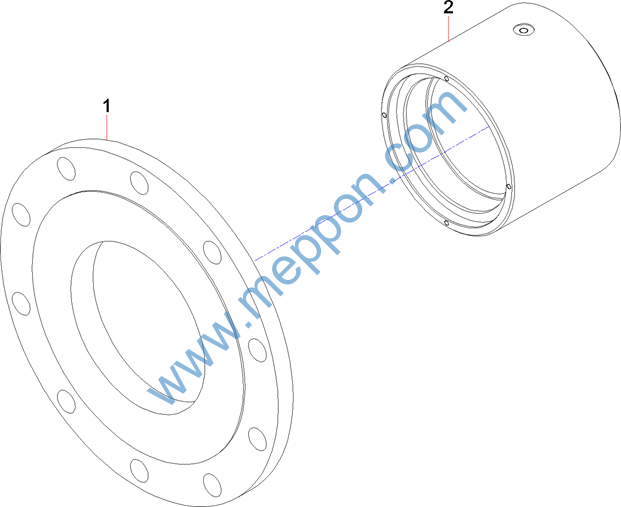

序号 |
代码 |
名称 |
数量 |
备注 |
|
1 |
A820203000434 |
垫板 |
1 |
|
|
2 |
A820202005062 |
轴套 |
1 |
