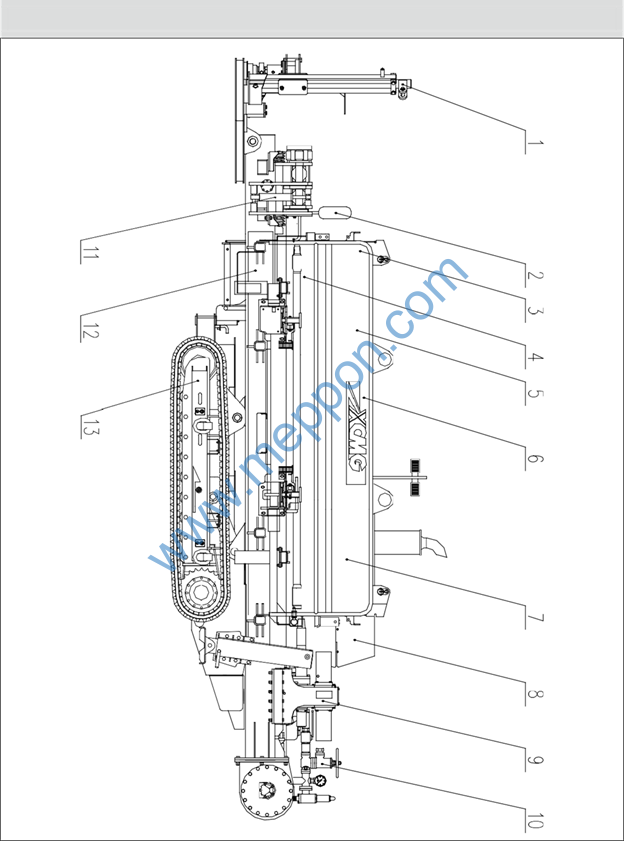

0041700000    XZ180水平定向钻机    XZ180 Horizontal Directional Drill

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041706000

地锚

Anchor

1

2

0041714000

操作台总成

Manipulative Desk

1

3

0041710000

电气控制系统

Electirc System

1

4

0041708000

燃油箱总成

Fuel Tank

1

5

0041712000

液压系统

Hydraulic System

1

6

0041707000

发动机系统

Engine System

1

7

0041703000

钻杆装卸装置

The Handing Device

Assembly Of Drilling

1

8

0041709000

发动机罩总成

Engine Hood&Covers

1

9

0041704000

动力头

Ritation Drive

1

10

0041713000

泥浆泵送系统

Mud Systerm

1

11

0041405000

虎钳

Clamp

1

12

0041702000

钻架

Drill Frame

1

13

0041701000

底盘

Track Group

1

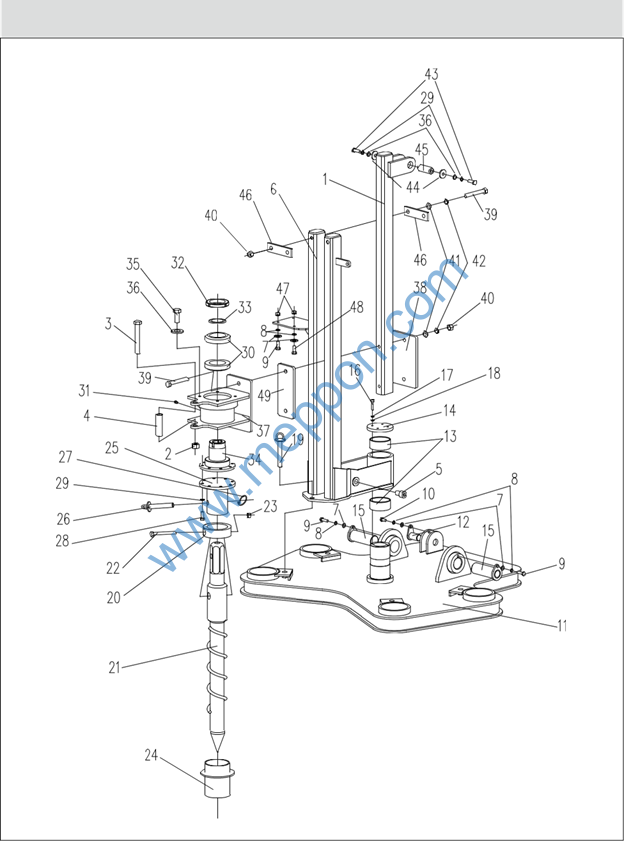

0041706000    地锚    Anchor

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

41706001

升降架

Elevator Frame

1

2

104030018

螺母 M20

Nut

1

GB/T6182

3

104000110

螺栓 M20×140

Bolt

1

GB/T5783

4

4110472

手柄

Handle

1

5

104020192

螺钉 M20×30

Bolt

2

GB/T70.1

6

41706005

旋转架

Circumvolve Frame

1

7

104040030

垫圈 10

Washer

6

GB/T97.1

8

104040008

垫圈 10

Washer

6

GB/T93

9

104000074

螺栓 M10×35

Bolt

4

GB/T5783

10

104000077

螺栓 M10×20

Bolt

2

GB/T5783

11

41706014

托架

Tray

1

12

41606019

轴体

Axes

1

13

105000018

自润滑轴承

Bearing

2

14

4110119

挡板

Baffle

1

15

41706019

轴体

Axes

2

16

104020101

螺钉 M8×40

Bolt

4

GB/T70.1

17

104040007

垫圈 8

Washer

4

GB/T97.1

18

104040081

垫圈 8

Washer

4

GB/T93

19

4110123

销

Dowel

1

20

4100412

环盘

Circlewise Plate

1

21

4110500

钻杆

Drill Pipe

1

22

104000389

螺栓 M12×110

Bolt

1

GB/T5783

23

104030160

螺母 M12

Nut

1

GB/T6182

24

41106002

防土罩

Dustproof Cover

1

25

4110502

驱动套

Drive Cover

1

26

4110503

销轴

Axes

1

27

4100286

开口销

Hatch Pin

1

28

104000121

螺栓 M12×30

Bolt

8

GB/T5783

29

104040005

垫圈 12

Washer

10

GB/T93

30

105010119

轴承 32015

Bearing

2

GB/T297

0041706000    地锚    Anchor

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

31

108000018

油杯 M8×1

Oil Cup

1

JB/T7940.1

32

104030213

螺母 M72×2

Nut

1

GB/T6182

33

104040156

垫圈 72

Washer

1

GB/T858

34

4110501

法兰盘

Flange Tray

1

35

104000247

螺栓 M12×50

Bolt

4

GB/T5783

36

104040053

垫圈 12

Washer

4

GB/T97.1

37

41706022

支持架

Support Frame

1

38

41706025

后支持板

Support Frame

1

39

104000048

螺栓 M16×120

Bolt

4

GB/T5783

40

104030131

螺母 M16

Nut

4

GB/T6182

41

104040058

垫圈 16

Washer

4

GB/T97.1

42

104040004

垫圈 16

Washer

4

GB/T93

43

104000078

螺栓 M12×35

Bolt

2

GB/T5783

44

41706026

压板

Press Boart

2

45

41706027

轴

Axes

1

46

41706028

压板

Press Boart

2

47

104030014

螺母 M10

Nut

3

GB/T6182

48

104000600

螺栓 M10×1.25×30

Bolt

2

GB/T5786

49

41706018

隔离板

Board

2
