0041712000    液压系统 Hydraulic System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

101000224

油缸

Cylinder

2

2

101029851

软管总成

Hose Assembly

1

3

101000095

马达

Moter

2

4

101023374

软管总成

Hose Assembly

2

5

101020801

接头

Joint

4

6

101024082

软管总成

Hose Assembly

1

7

101020005

接头

Joint

4

0041712000    液压系统 Hydraulic System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

101027345

软管总成

Hose Assembly

1

2

101020893

软管总成

Hose Assembly

1

3

101027379

软管总成

Hose Assembly

2

4

101020858

软管总成

Hose Assembly

2

5

101020558

三通组合接头

Three Way Joint

5

0041712000    液压系统 Hydraulic System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041412011

空心螺栓

Hollow Bolt

4

2

101024087

直通隔板式接头

Through The Partition Joint

2

3

101020855

软管总成

Hose Assembly

1

4

101020524

直角组合接头

Angle Joint

13

5

101020004

接头

Joint

3

6

101000216

阀

Valve

1

0041712000    液压系统 Hydraulic System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

101020153

软管总成

Hose Assembly

1

2

101027648

软管总成

Hose Assembly

1

3

0041612055

地锚油缸

Anchor Cylinder

1

4

101028208

软管总成

Hose Assembly

1

5

101025496

软管总成

Hose Assembly

2

6

101000096

马达

Moter

1

7

101001303

多路换向阀

Reversing Valve

1

8

101027364

软管总成

Hose Assembly

1

9

101027362

软管总成

Hose Assembly

1

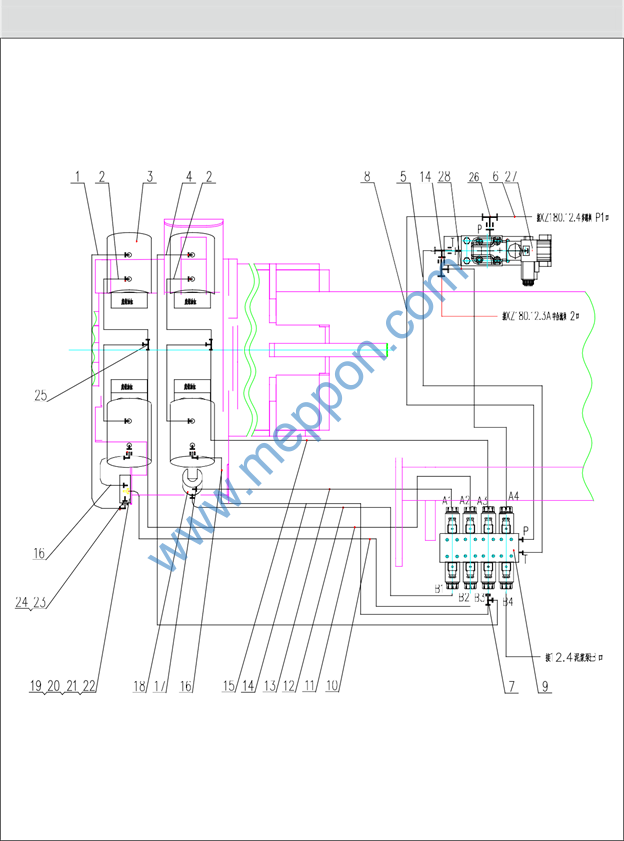

0041712000    液压系统 Hydraulic System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

101027355

软管总成

Hose Assembly

1

2

101027356

软管总成

Hose Assembly

4

3

101000920

油缸

Cylinder

4

4

101027566

软管总成

Hose Assembly

1

5

101024154

软管总成

Hose Assembly

1

6

101020833

软管总成

Hose Assembly

1

7

101020202

三通组合接头

Three Way Joint

1

8

101024183

软管总成

Hose Assembly

1

9

101001405

电磁阀组

Electromagnetic Valve

1

10

101027357

软管总成

Hose Assembly

1

11

101027560

软管总成

Hose Assembly

1

12

101027358

软管总成

Hose Assembly

1

13

101027359

软管总成

Hose Assembly

1

14

101020559

三通组合接头

Three Way Joint

2

15

101027360

软管总成

Hose Assembly

1

16

101027561

软管总成

Hose Assembly

2

17

101025790

直通接头

Straight Joint

2

18

101000224

油缸

Cylinder

1

19

101000216

阀

Valve

1

20

104000431

螺栓 M6×45

Bolt

2

GB/T5783

21

104030065

螺母 M6

Nut

2

GB/T6170

22

104040009

垫圈 6

Washer

2

GB/T93

23

101023455

接头

Joint

3

24

101020525

直角组合接头

Angle Joint

6

25

101020436

三通接头

Three Joint

2

26

101020438

三通组合接头

Three Way Joint

1

27

101001396

电磁控制溢流阀

Relief Alve

1

28

101020833

软管总成

Hose Assembly

1

29

101020202

三通组合接头

Three Way Joint

1

30

101024209

软管总成

Hose Assembly

1

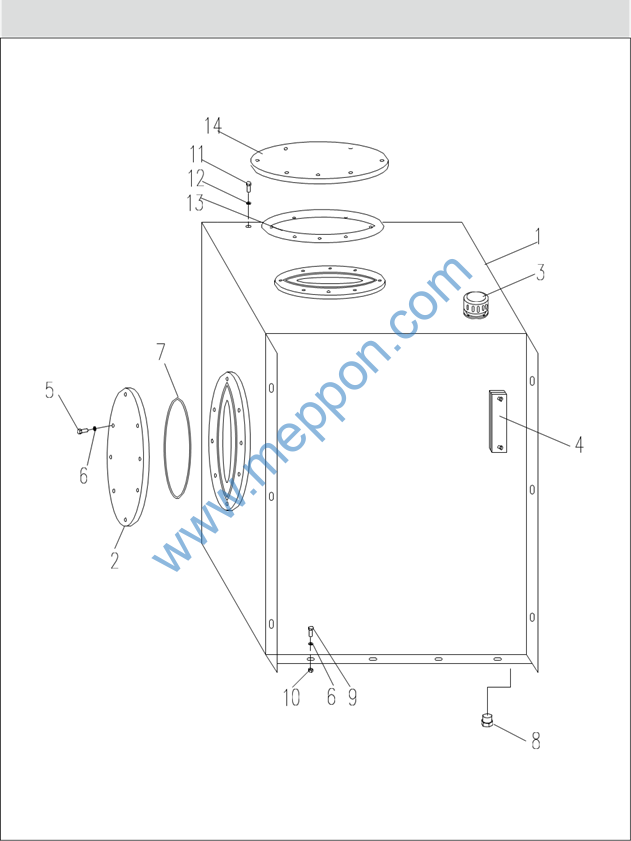

0041712013    液压油箱    Hydraulic Tank

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041712014

油箱体

Tank Body

1

2

004100443

盖板

Plate

1

3

101010033

空气滤清器

Baeather Filter

1

4

101040038

液温液位计

Level Gauge

1

5

104020086

螺钉 M8×12

Bolt

8

GB/T70.1

6

104040007

垫圈 8

Washer Spring

16

GB/T93

7

101030083

O 形圈 200×5.3

0-Ring

1

GB/T3452.1

8

101030097

螺塞 DTM33×2ED

Plug

1

9

104000086

螺栓 M8×30

Bolt

8

GB/T5783

10

104030024

螺母 M8

Nut

8

GB/T6170

11

104020434

螺钉 M4×12

Bolt

6

GB/T70.1

12

104040093

垫圈 4

Washer Spring

6

GB/T93

13

0042012027

橡胶垫

Rubber Casing

1

14

0042012026

盖板

Plate

1
