0041703009    顶起装置 Drilling Rid Prop Up

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

41703009

后顶起装置

Drilling Rod Prop Up

1

2

41703015

支撑装置

Mount

1

3

41703019

销轴

Shaft

2

4

104070021

销 5×40

Pin

2

GB/T91

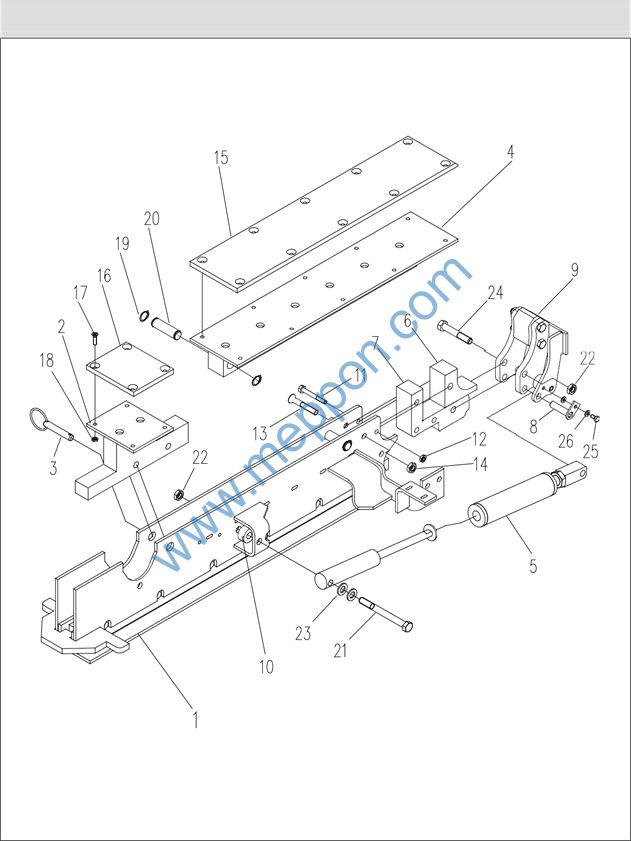

004110105    前梭臂结构    Front Pipe Loader Shuttle Assembly

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

4110104

前梭臂结构

Shuttle Front

1

2

4100122

活动盖板

Knock-Down

1

3

4100315

销

Cotterless Hitch Pin

1

4

4110462

固定盖板

Fixed Cover-Board

1

5

4100316

套筒

Cushion Tube

1

6

4100317

垫块

Wear Insert

1

7

4100128

支持板

Support

1

8

4100129

头部销

Pin

1

9

4100130

夹持块

Pipe Grab

1

10

4110463

挡圈

Spacer

1

11

104000055

螺栓 M8×60

Bolt

1

GB/T5782

12

104030024

螺母 M8

Nut

1

GB/T6182

13

104020141

螺钉 M10×60

Bolt

3

GB/T819.2

14

104030014

螺母 M10

Nut

3

GB/T6182

15

4100314

前滑板

Wear Plate

1

16

4100313

后滑板

Wear Strip

1

17

104020140

螺钉 M6×20

Bolt

14

GB/T819.2

18

104030065

螺母 M6

Nut

14

GB/T6182

19

104050020

挡圈 18

Circlip

4

GB/T894.2

20

4100121

轴

Pin

2

21

104000069

螺栓 M12×120

Bolt

1

GB/T5782

22

104030012

螺母 M12

Nut

2

GB/T6182

23

104040005

垫圈 12

Washer

2

GB/T97.1

24

104000408

螺栓 M12×70

Bolt

1

GB/T5782

25

104000327

螺栓 M6×12

Bolt

1

GB/T5783

26

104040009

垫圈 6

Washer

2

GB/T97.1

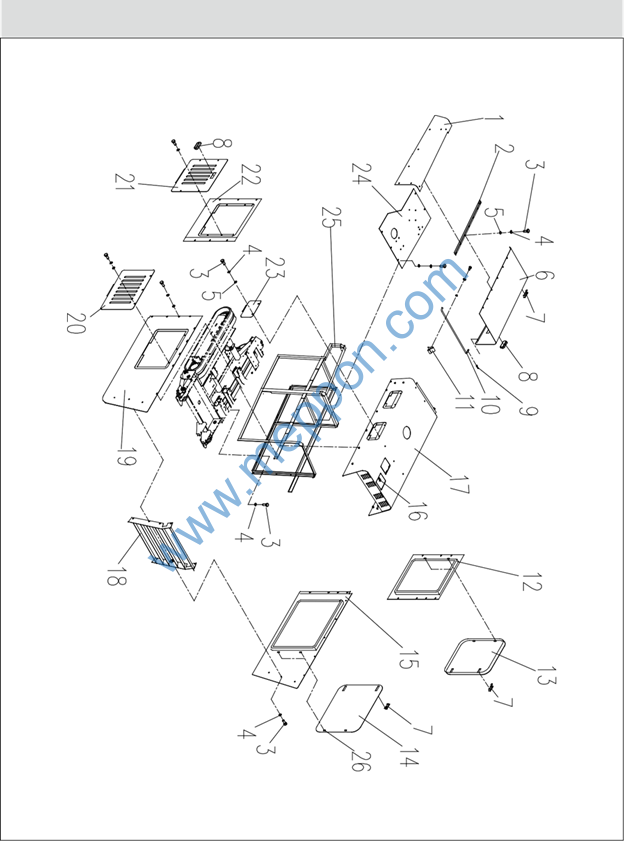

0041709000    发动机罩总成    Engine Hood&Covers

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041409008

前箱固定板

Mount Plate

1

2

0041109008

铰链

Hinge

1

3

104000091

螺栓 M8×20

Bolt M8×20

64

GB/T5783

4

104040081

垫圈 8

Nut

72

GB/T97.1

5

104040007

垫圈 8

Washer

72

GB/T93

6

0041409007

前箱盖板

Front Box Cover Plate

1

7

109020070

可调杠杆锁

Movability Lever Lock

5

8

109000006

拉式把手

Drawbench Guard

3

9

104070016

销 3×20

Hatch Annul

1

GB/T91

10

0041109006

撑杆

Stay Bar

1

11

0041109007

卡子

Checkpost

1

12

0041409011

外前立板

Outer Front Stand Plate

1

13

0041409012

前门板

Front Door Plate

1

14

0041609118

后门板

Rear Door Plate

1

15

0041709003

外后立板

Outer Rear Stand Plate

1

16

109020027

22°401 十字防盗

Lock

2

17

0041709001

后槽型组件

Rear Trough

1

18

0041109011

导风板

Duct Plate

1

19

0041409009

内后立板

Inner Front Stand Plate

1

20

0041109010

通风板

Duct Plate

1

21

0041409006

前检修口板

Front Examine Plate

1

22

0041409010

内前立板

Inner Front Stand Plate

1

23

0041109009

检修板

Examine Plate

2

24

0041709011

电瓶板

Storage Battery Plate

1

25

0041709005

框架体

Frame

1

26

0041609117

门铰链

Door Hinge

4

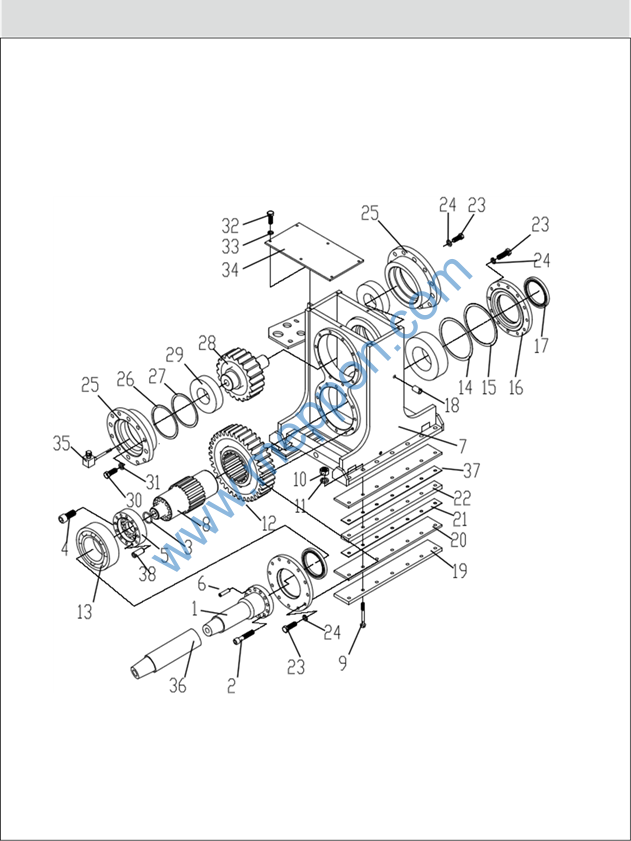

0041704000    动力头 Ritation Drive

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

004140070

钻挺

Saver Sub

1

2

104020083

螺钉 M12×40

Bolt

8

GB/T70.1

3

108040038

O 形圈 51.5×5.3G

O’Ring

1

GB3452.1

4

104020082

螺钉 M10×35

Bolt

9

GB/T70.1

5

0041704001

接盘

Linker

1

6

104070250

销 12×45

Pin

3

GB/T119.2

7

004140071

箱体

Box

1

8

0041704002

轴

Shaft

1

9

104000622

螺栓 M12×100

Bolt

12

GB/T5787

10

104030012

螺母 M12

Nut

12

GB/T6170

11

104040005

垫圈 12

Washer

12

GB/T93

12

004140080

齿轮

Gear

1

13

105010135

圆锥滚子轴承

Tapered

2

32022

14

004140081

调整垫

Shim

1

15

004140082

调整垫

Shim

2

16

004140083

端盖

Cap

2

17

108040046

油封

Oil Seal

2

AD4153 A0

18

101030081

油口堵塞

Screw Plug

2

DTM14×1.5ED

19

004140084

垫板

Plate

2

20

004140085

滑板

Plate

4

21

004140086

垫板

Plate

4

22

0041704005

滑块

Plate

2

23

104000496

螺栓 M10×35-10.9

Bolt

28

GB/T5783

24

104040008

垫圈 10

Washer

28

GB/T93.1987

25

004140073

端盖

Cap

2

26

004140074

调整垫

Shim

1

27

004140075

调整垫

Shim

2

28

004140076

齿轮

Gear

1

0041704000    动力头 Ritation Drive

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

29

105010119

轴承

Bearing

2

32015

30

104000225

螺栓 M14×40

Bolt

8

GB/T5783

31

104040082

垫圈 14

Washer

8

GB/T97.1

32

104000409

螺栓 M6×25

Bolt

6

GB/T5783

33

104040009

垫圈 6

Washer

6

GB/T93

34

004140077

盖

Plate

1

35

107010100

简单通气器 M10×1

Airvent

1

36

004140078

短接头

Lake Tie-In

10

GB/T5783

37

0041704003

上滑板

Up-Plate

6

38

104070251

销 14×45

Pin

3

GB/T120.2

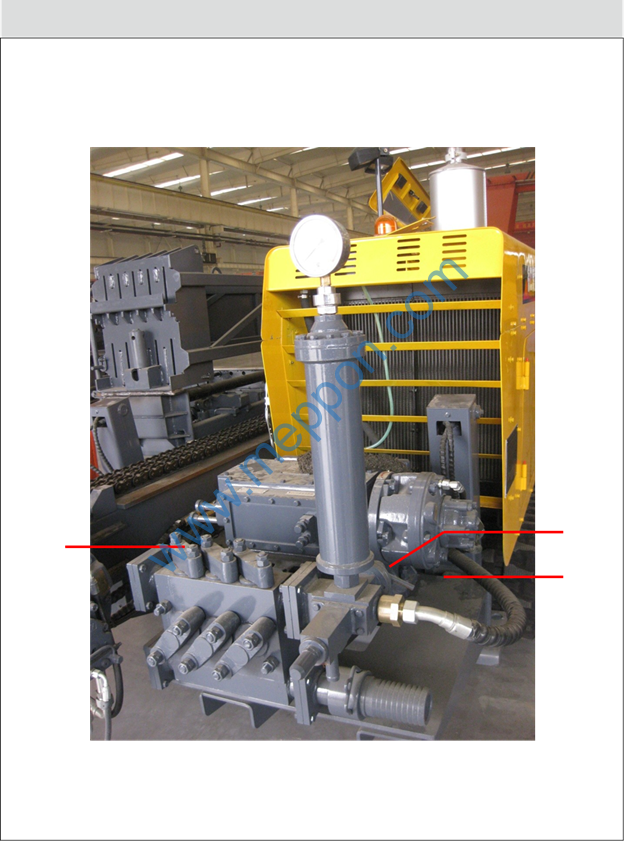

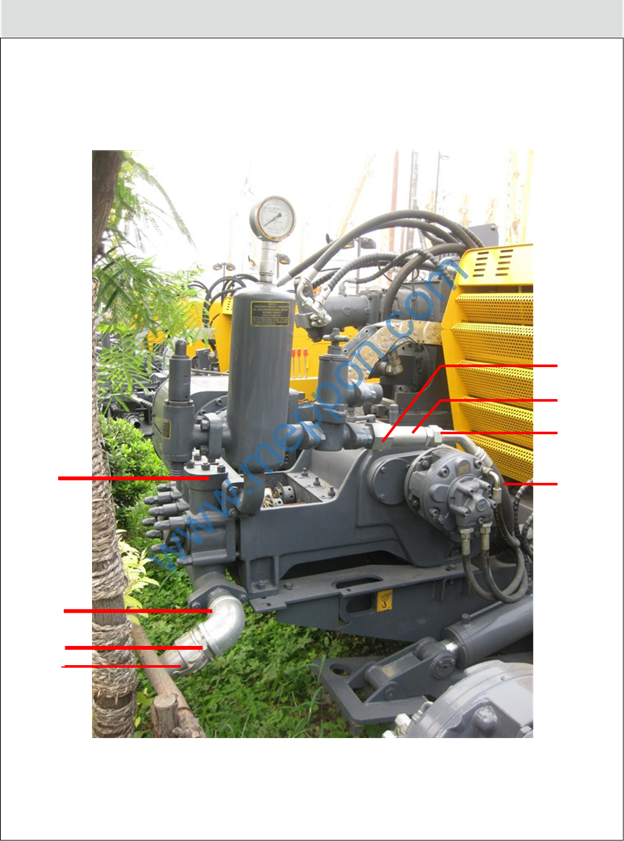

0041713000    泥浆泵送系统    Mud Systerm

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

101000921

泥浆泵

Mud Pump

1

BWF-250B

2

106000190

90°弯头

Coupler

1

GB/T3289.2

3

106000035

快速接头

Fhc Body

1

TYPE:F

4

106000034

接头堵帽

Fhc Adapter

1

TYPE:DC

5

101030201

油口堵塞

Cap

1

DTG1/2ED

6

0041713001

长接头

Coupler

1

7

101025793

直通组合接头

Coupler

1

I28L G1 1/2ED

8

101010276

软管总成

Hose

1

N2SNHAHE282816-3600
