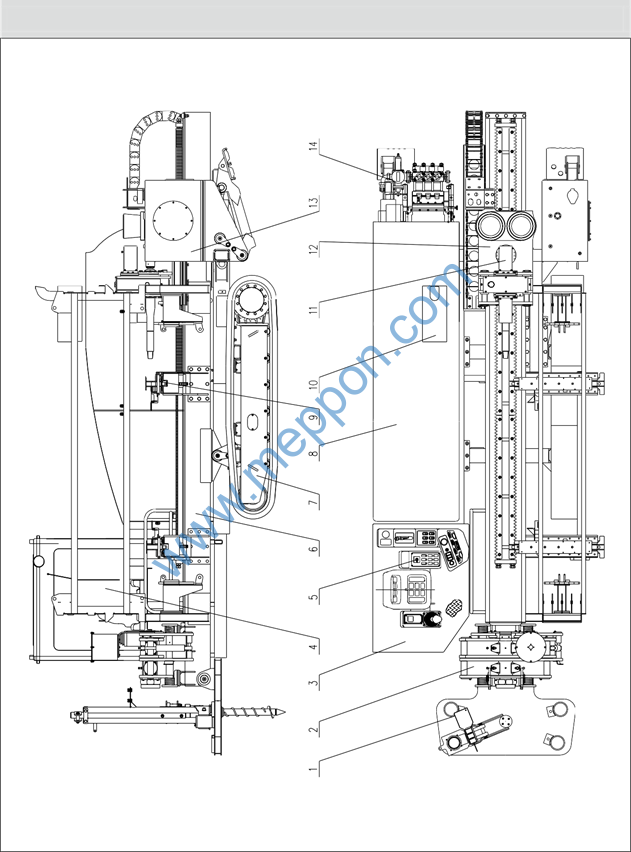

425101054    XZ200水平定向钻机 XZ200 Horizontal Directional Drill

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

425101434

地锚

Anchor

1

标配 Standard

1

425101442

地锚

Anchor

1

选配Option

425101780

地锚

Anchor

1

选配Option

2

425100627

虎钳

Vise

1

3

425101862

操作台总成

Manipulative Desk

1

标配 Standard

4

425102235

驾驶室总成

Cab Assembly

1

选配Option

5

425101132

电气控制系统

Electirc System

1

6

425102099

钻架

Drill Frame

1

7

425101516

底盘

Chassis

1

8

425101790

发动机罩总成

Engine Hood&Covers

1

9

425101945

钻杆装卸装置

Rod Loader

1

选配Option

425101373

钻杆装卸装置

Rod Loader

1

选配Option

10

425101499

发动机系统

Engine System

1

11

425102262

液压系统

Hydraulic System

1

12

425101915

动力头

Spindle Drive

1

13

425101690

燃油箱总成

Fuel Tank

1

14

425101456

泥浆泵送系统

Mud Systerm

1

标配 Standard

425101744

泥浆泵送系统

Mud Systerm

1

选配Option

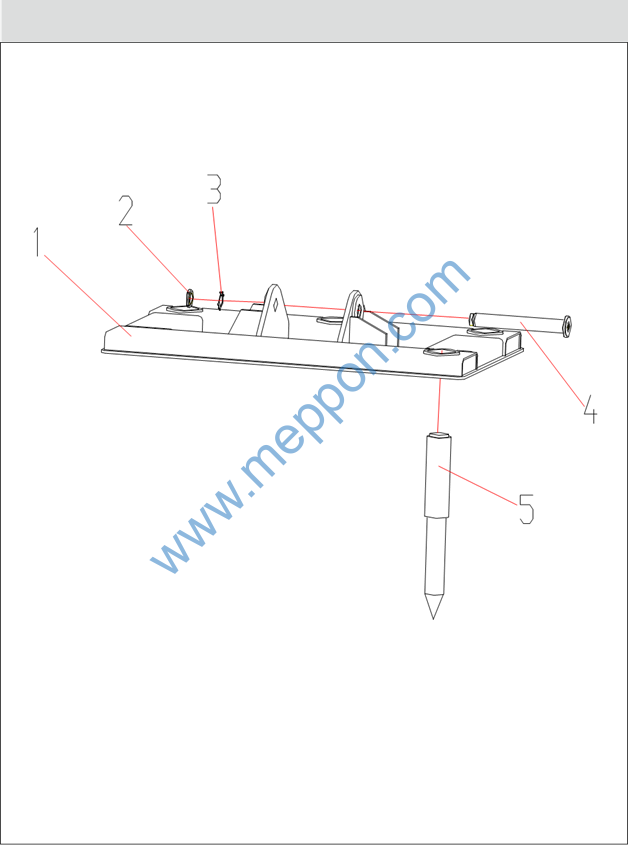

425101434    地锚 Anchor 标配 Standard

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

425101109

锚固座

Anchor

1

2

805238669

圆螺母 M45×1.5

Bolt

1

GB/T812

3

805338563

垫圈 45

Washer

1

GB/T858

4

425101110

销轴

Shaft

1

5

425400217

锚杆

Anchor

4

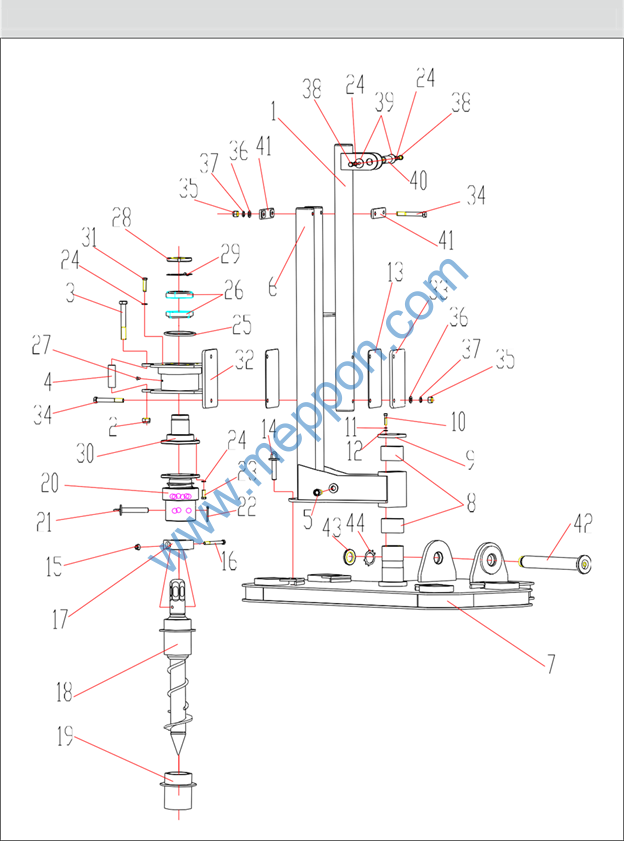

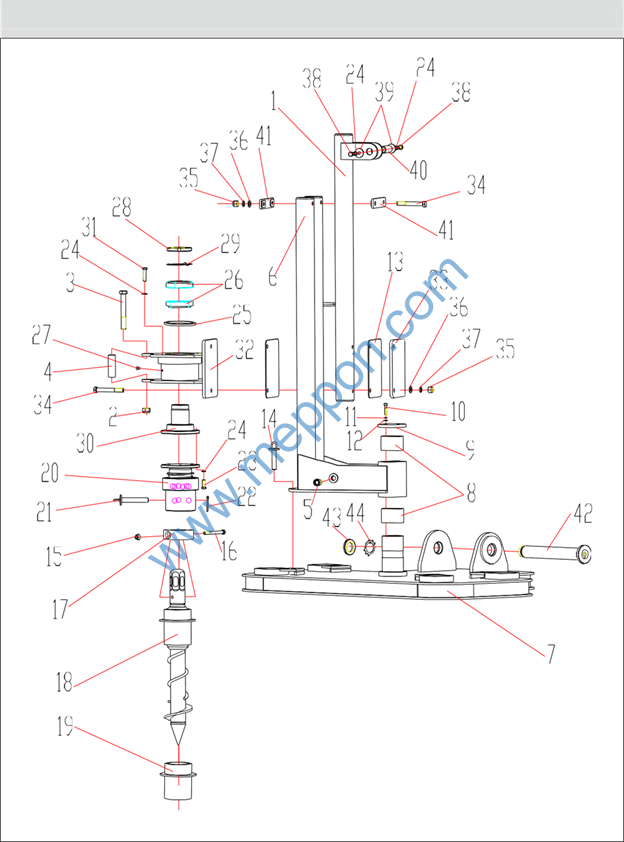

425101442 地锚 Anchor 选配 Option

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

425100341

升降架

Elevator Frame

1

2

805200230

螺母 M20

Nut

1

GB/T6184

3

805000605

螺栓 M20×150

Bolt

1

GB/T5782

4

425500243

手柄

Handle

1

5

805103886

螺钉 M20×30

Bolt

2

GB/T70.1

6

425101444

旋转架

Circumvolve Frame

1

7

425101448

托架

Tray

1

8

800553501

自润滑轴承

Bearing

2

9

425500214

挡板

Baffle

1

10

805100118

螺钉 M8×40

Bolt

4

GB/T70.1

11

805300010

垫圈 8

Spring Washer

4

GB/T93

12

805300069

垫圈 8

Washer

4

GB/T97.1

13

425100346

隔离板

Isolating Plank

2

14

425500215

销

Pin

1

15

805200297

螺母 M12

Nut

4

GB/T6781.1

16

805000403

螺栓 M12×110

Bolt

4

GB/T5782

17

425501338

环盘

Circle Plate

4

18

425501339

锚杆

Anchor

4

19

425501337

防土罩

Dustproof Cover

4

20

425500255

驱动套

Drive Cover

1

21

425102299

销轴

Shaft

1

22

805639446

安全销

Safe Pin

1

23

805000716

螺栓 M12×30

Bolt

8

GB/T5783

24

805300018

垫圈 12

Spring Washer

10

GB/T93

25

803377728

毡毛油封

Felt Oil Seal

1

26

800513740

轴承 32015

Bearing

2

GB/T297

27

801100337

油杯 M8×1

Oil Cup

2

JB/T7940.1

28

805200144

螺母 M72×2

Nut

1

GB/T812

29

805300080

垫圈 72

Washer

1

GB/T858

30

425500252

法兰盘

Flange Tray

1

Flange Tray

425101442    地锚 Anchor 选配 Option

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

31

805000023

螺栓 M12×50

Bolt

4

GB/T5783

32

425100348

支持架

Support Frame

1

33

425100349

后支持板

Support Plank

1

34

805000700

螺栓 M16×120

Bolt

4

GB/T5783

35

805203163

螺母 M16

Nut

4

GB/T889.1

36

805300013

垫圈 16

Washer

4

GB/T97.1

37

805300011

垫圈 16

Spring Washer

4

GB/T93

38

805000048

螺栓 M12×35

Bolt

2

GB/T5783

39

425100350

压板

Board

2

40

425100351

轴

Shaft

1

41

425100352

压板

Boart

2

42

425101110

销轴

Shaft

1

43

805238669

圆螺母 M45×1.5

Bolt

1

GB/T812

44

805338563

垫圈 45

Washer

1

GB/T858

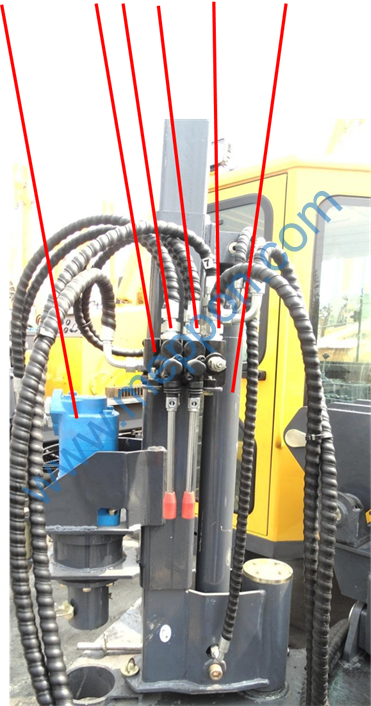

地锚液压总成 Anchor Hydraulic Assembly
