地锚液压总成 Anchor Hydraulic Assembly

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

803076294

马达

Motor

2

2

803076614

阀

Valve

2

3

803191512

直通接头

Adapter

2

4

803191769

直通接头

Adapter

2

5

803190779

直通接头

Adapter

1

6

803076364

油缸

Cylinder

2

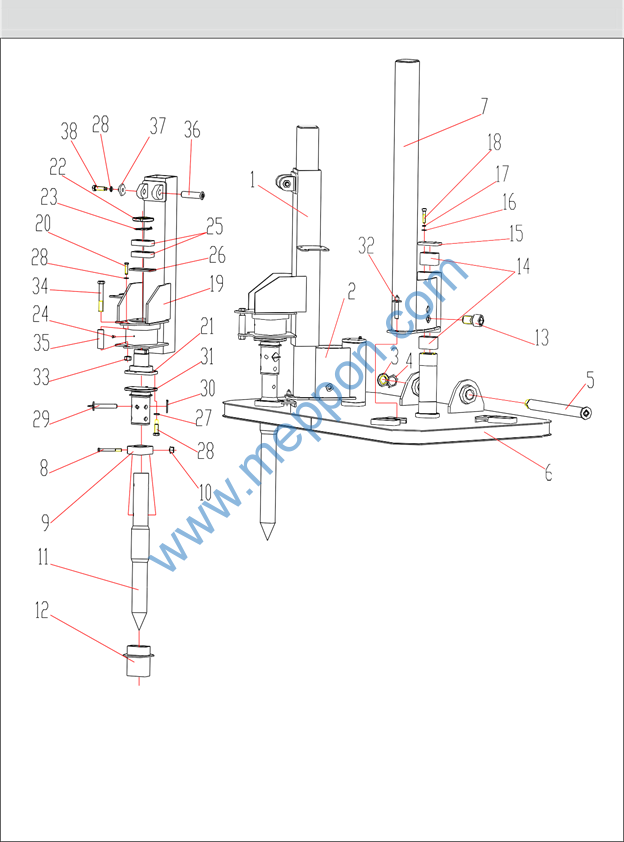

425101780 地锚 Anchor 选配 Option

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

425500211

右升降架

Right Elevator

1

2

425500213

右旋转架

Right Circumvolve

1

3

805238669

圆螺母 M45×1.5

Bolt

1

GB/T812

4

805300095

垫圈 45

Washer

1

GB/T858

5

425101110

轴体

Shaft

1

6

425101782

托架

Tray

1

7

425500242

左旋转架

Left Circumvolve

1

8

805000403

螺栓 M12×110

Bolt

2

GB/T5782

9

425501338

环盘

Circle Plate

2

10

805200297

螺母 M12

Nut

2

GB/T6781.1

11

425501339

锚杆

Anchor

2

12

425501337

防土罩

Dustproof Cover

2

13

805103886

螺钉 M20×30

Bolt

4

GB/T70.1

14

800516151

自润滑轴承 9060

Bearing

4

15

425500214

挡板

Baffle

2

16

805302533

垫圈 8

Washer

8

GB/T97.1

17

805300010

垫圈 8

Spring Washer

8

GB/T93

18

805100118

螺钉 M8×40

Bolt

8

GB/T70.1

19

425501514

左升降架

Left Elevator

1

20

805000023

螺栓 M12×50

Bolt

8

GB/T5783

21

425500252

法兰盘

Flange Tray

2

22

805200144

螺母 M72×2

Nut

2

GB/T812

23

805300080

垫圈 72

Washer

2

GB/T858

24

801100337

油杯 M8×1

Oil Cup

2

JB/T7940.1

25

800513740

轴承 32015

Bearing

4

GB/T297

26

803377728

毡毛油封

Felt Oil Seal

2

27

805300018

垫圈 12

Spring Washer

26

GB/T93

28

805000716

螺栓 M12×30

Bolt

16

GB/T5783

29

425102299

销轴

Shaft

2

30

805639446

安全销

Safe Pin

2

425101780 地锚 Anchor 选配 Option

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

31

425500255

驱动套

Drive Cover

2

32

425500215

销

Pin

2

33

805200230

螺母 M20

Nut

2

GB/T6184

34

805000605

螺栓 M20×150

Bolt

2

GB/T5782

35

425500243

手柄

Handle

2

36

425101787

轴

Shaft

2

37

425100350

压板

Press Boart

2

38

805000048

螺栓 M12×35

Bolt

2

GB/T5783

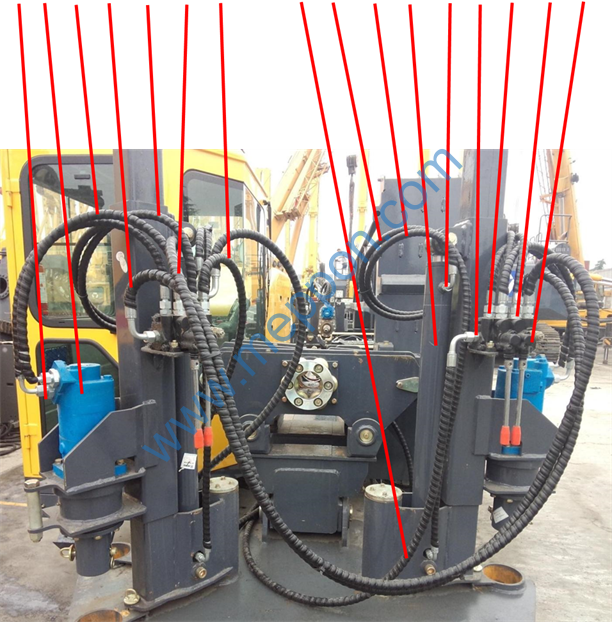

地锚液压总成    Anchor Hydraulic Assembly

1    2    3    4    5    6    7    8    9    10    11    12    13    14    15    16

地锚液压总成    Anchor Hydraulic Assembly

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

803375848

接头

Adapter

4

2

803076294

马达

Motor

2

3

803383958

软管总成

Hose

4

4

803383959

软管总成

Hose

1

5

803383956

软管总成

Hose

1

6

803383960

软管总成

Hose

1

7

803375942

软管总成

Hose

1

8

803383957

软管总成

Hose

1

9

803383962

软管总成

Hose

2

10

803383961

软管总成

Hose

2

11

803076364

油缸

Cylinder

2

12

803190767

接头

Adapter

4

13

803190682

直通接头

Adapter

1

14

803191512

接头

Adapter

4

15

803191769

接头

Adapter

4

16

803076614

换向阀

Valve

2

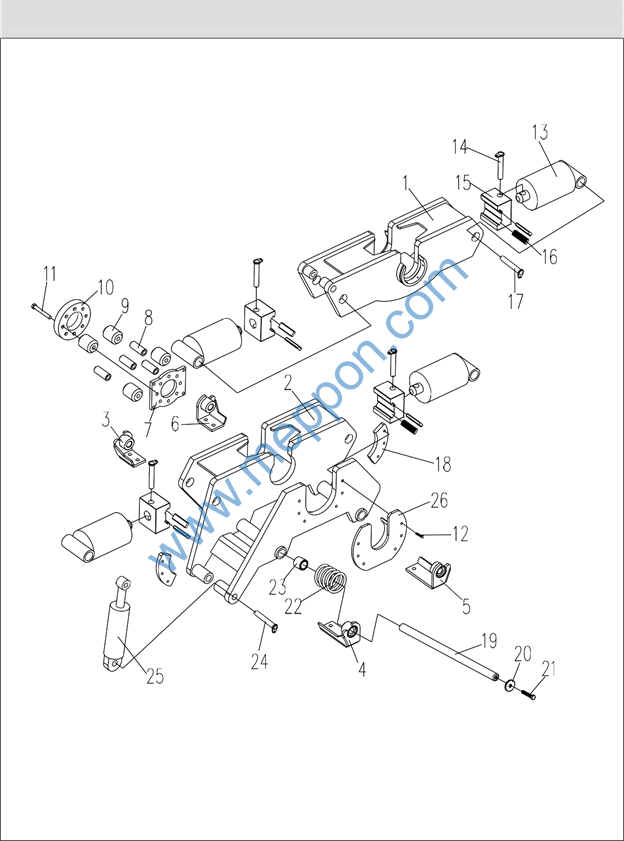

425100627 虎钳 Vise

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

425100628

上虎钳体

Clamp

1

2

425100643

下虎钳体

Clamp

1

3

425500188

支座（一）

Wrench Mount

1

4

425500189

支座（二）

Wrench Mount

1

5

425500190

支座（三）

Wrench Mount

1

6

425500191

支座（四）

Wrench Mount

1

7

425500266

连接板

Connect Plank

1

8

425500477

管

Pipe

6

9

425500476

滚轮

Idler Wheel

6

10

425500259

挡板

Baffle

1

11

425500478

螺栓

Bolt

6

12

805000048

螺栓 M12×35

Bolt

6

GB/T5783

13

803076458

油缸

Cylinder

4

14

425100235

销轴

Pin

4

15

425100231

保持块

Jaw Block

4

16

425500258

虎牙

Gripper Insert

8

17

425100233

销轴

Pin

4

18

425100238

辅助板

Plank

2

19

425100239

轴

Shaft

2

20

425500138

垫片

Shim

4

21

805000032

螺栓 M12×60

Bolt

4

GB/T5782

22

801737138

弹簧 YA12×85×105

Spring

4

GB/T2089

23

425500160

轴套

Bushing

4

24

425100236

销轴

Pin

1

25

803076318

油缸

Cylinder

1

26

425100237

支架

Bracket

1

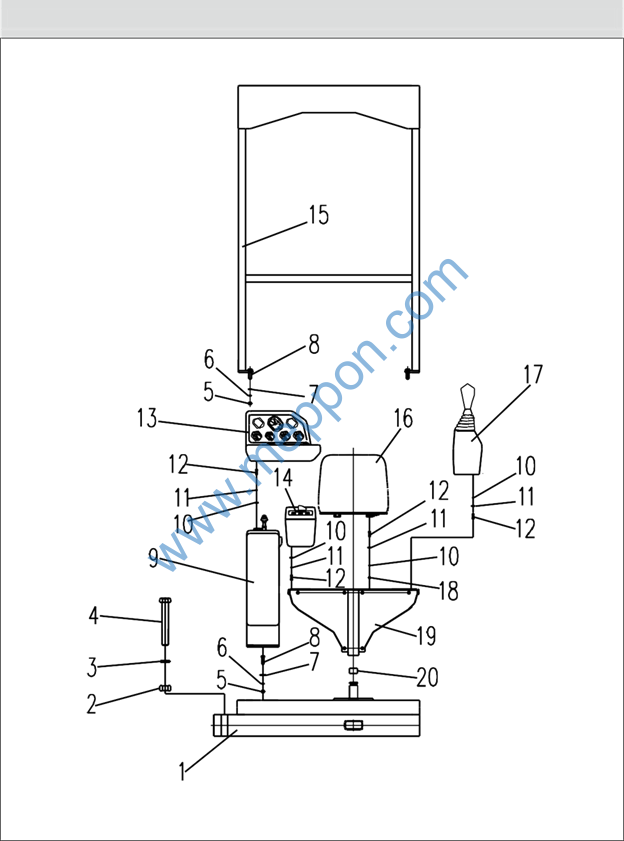

425101862 操作台总成 Manipulative desk    标配 Standard

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

425101881

底架

Bottom Border

1

2

805200113

螺母 M36

Nut

2

GB/T6170

3

805300077

垫圈 36

Spring Washer

2

GB/T93

4

805000494

螺栓 M36×240

Bolt

2

GB/T5782

5

805203629

螺母 M12

Nut

3

GB/T6170

6

805300018

垫圈 12

Spring Washer

3

GB/T93

7

805300113

垫圈 12

Washer

3

GB/T96.1

8

805000045

螺栓 M12×40

Bolt

3

GB/T5783

9

802139777

空调罩

Cover

1

10

805300117

垫圈 8

Washer

12

GB/T96.1

11

805300010

垫圈 8

Spring Washer

12

GB/T93

12

805000020

螺栓 M8×30

Bolt

12

GB/T5783

13

802139776

仪表箱总成

Instrument Box

1

14

802139778

左操纵箱总成

Left Control Box

1

15

425101903

顶棚

Coping

1

16

425101863

座椅

Seat

1

17

802139779

右操纵箱总成

Right Control Box

1

18

805200045

螺母 M8

Nut

4

GB/T6170

19

425101864

座椅支架

Seat Bracket

1

20

800553503

SF-1 4540 自润滑轴

Oil-less Bearing

1

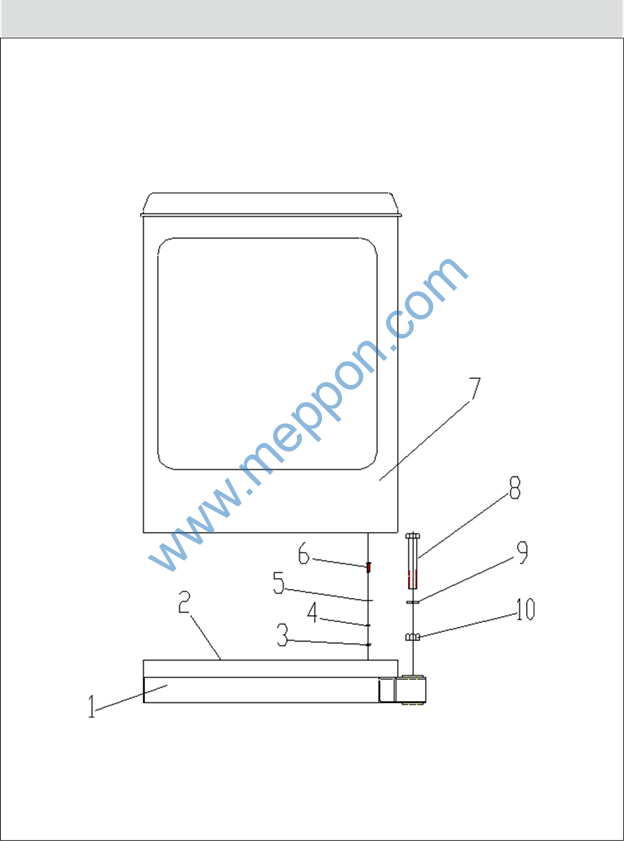

425102235 驾驶室总成 Cab assembly 选配 Option

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

802139999

底架

Bottom Border

1

2

425102236

橡胶底板

Rubber Soleplate

1

3

805203629

螺母 M12

Nut

4

GB/T6170

4

805300018

垫圈 12

Spring Washer

4

GB/T93

5

805300113

垫圈 12

Washer

4

GB/T96.1

6

805000045

螺栓 M12×40

Bolt

4

GB/T5783

7

802139780

驾驶室

Cab

1

8

805000494

螺栓 M36×240

Bolt

2

GB/T5782

9

805300077

垫圈 36

Spring Washer

2

GB/T93

10

805200113

螺母 M36

Nut

2

GB/T6170
