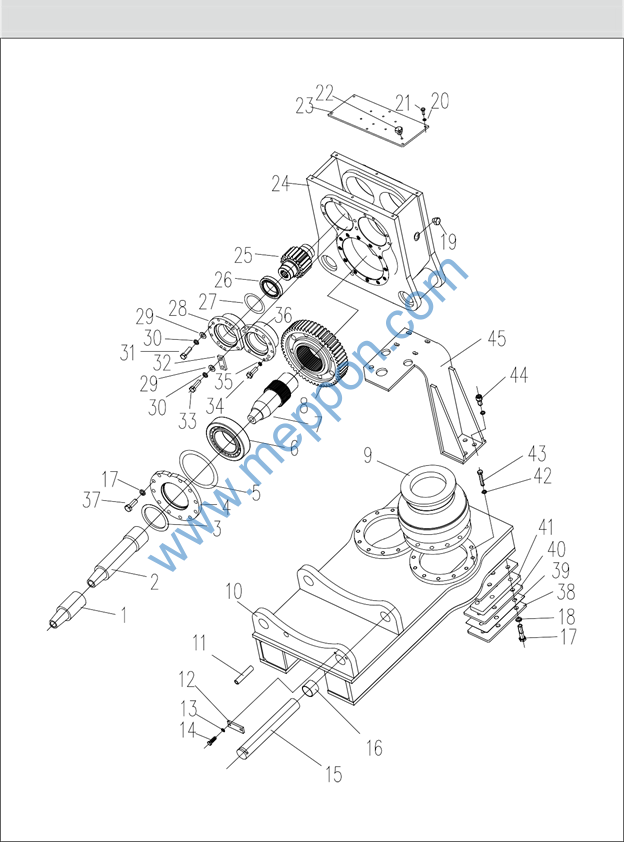

0043004000    动力头 The Power Unit

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041304001

短接头

Connect

1

2

0043004025

短接头

Connect

1

3

101030082

油封

Seal Ring

2

AD4346A0

4

0041604026

端盖 3

Cover Plate

2

5

004130111

调整垫

Plate

4

6

105010068

圆锥滚子轴承

Bearing

2

32224

7

0043004024

花键轴

Spline Shaft

1

8

0041604014

大齿轮

Gear

1

9

103021249

减速机

Gear Box

2

MN2E281C1G12.5-6K195

10

0043004006

推拉箱体

Push-Pull Box

1

11

0042504031

放油管

Drain Line

1

12

0042504023

挡板

Plate

2

13

104040008

垫圈 10

Washer

4

14

104020009

螺钉 M10×25

Bolt

4

GB/T70.1

15

0043004015

销轴

Bolt

2

16

105000023

自润滑轴承

Bearing

4

SF-15040

17

104000054

螺栓 M16×80

Bolt

18

GB/T5782

18

104040004

垫圈 16

Washer

18

GB/T93

19

108030010

油标A20

Oillevel

1

20

104040007

垫圈 8

Washer

6

GB/T93

21

104000091

螺栓 M8×20

Bolt

6

GB/T5783

22

0041504046

简单通气器

Washer

1

23

0041604015

盖板焊接体

Indicator

1

24

0041604004

箱体

Body

1

25

0041604027

小齿轮

Gear

2

26

105010119

轴承 32015

Bearing

4

GB/T297

0043004000    动力头 The Power Unit

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

27

004140081

调整垫

Pad Sakamoto

8

28

0041604028

端盖 1

Cover Plate

2

29

104040082

垫圈 14

Washer

20

GB/T97.1

30

104050013

垫圈 14

Washer

20

GB/T93

31

104000225

螺栓 M14×40

Bolt

16

GB/T5783

32

0041604029

压板

Sakamoto

2

33

104000306

螺栓 M14×45

Bolt

4

GB/T5783

34

104000074

螺栓 M10×35

Bolt

20

GB/T5783

35

104040008

垫圈 10

Washer

20

GB/T93

36

0041604030

端盖 2

Cover Plate

2

37

104000630

螺栓 M16×45

Bolt

30

GB/T5783

38

0043004019

下滑板

Plate

4

39

0043004018

调整板

Plate

4

40

0043004016

塑料滑板

Plate

4

41

0043004017

中滑板

Plate

4

42

104040005

垫圈 12

Washer

GB/T93

43

104000557

螺栓 M12×70

Bolt

GB/T5783

44

104020074

螺钉 M16×35

Bolt

6

GB/T70.1

45

0043004020

支架

Stand

1

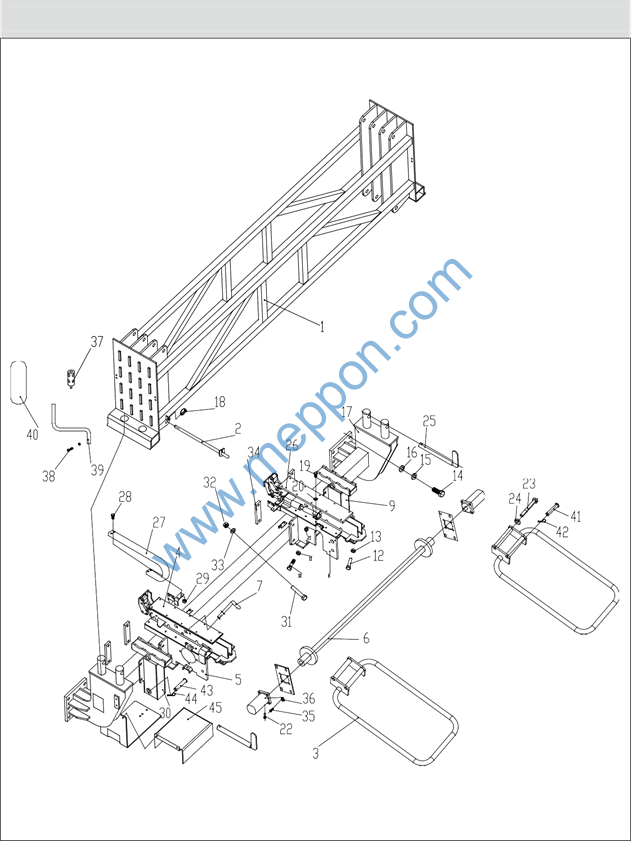

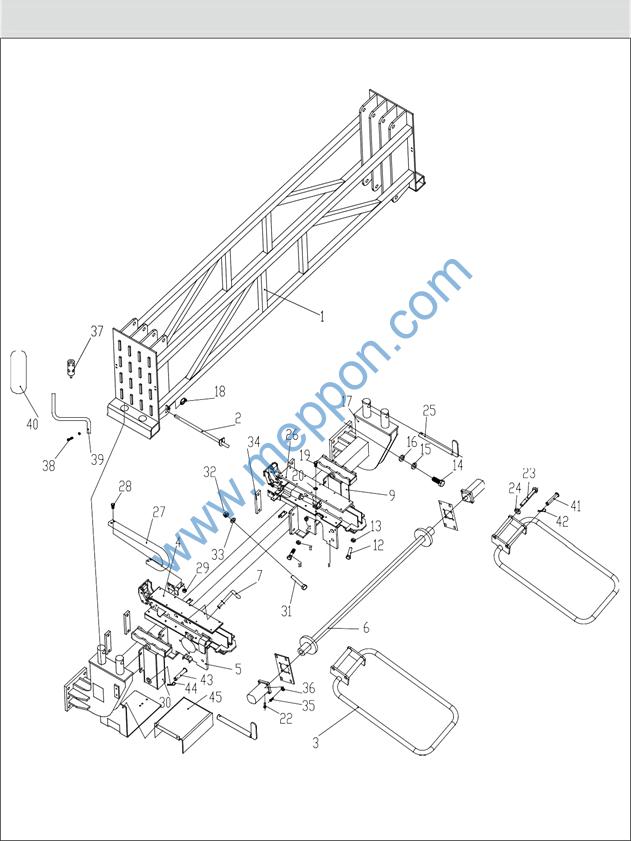

0042203000    钻杆装卸装置    The Handing Device Assembly Of Drilling Rod

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

42203001

钻杆箱

Pipe Box

1

2

4130494

钻杆箱销

Lock Pin

2

3

41303029

护栏

Guard

2

4

42203007

前梭臂

Shuttle Ont Eldment

1

5

41303005

前梭臂支撑

Plate

1

6

41303006

齿轮轴

Pinion Shaft

1

7

4130096

挡销

Shuttle

2

8

4130097

后梭臂支撑

Cover

1

9

42203018

顶起装置

Mount

2

10

104000294

螺栓M12×60

Bolt

4

GB/T5783

11

104030012

螺母M12

Nut

10

GB/T6170

12

104000081

螺栓M10×60

Bolt

2

GB/T5783

13

104030014

螺母M10

Nut

4

GB/T6170

14

104000092

螺栓M20×80

Bolt

12

GB/T5783

15

104040006

垫圈20

Washer

12

GB/T93

16

140040027

垫圈20

Washer

12

GB/T97.1

17

42203022

下支架

Mount

1

18

4100311

弹性销

Cover

6

19

104000486

螺栓M8×45

Bolt

24

GB/T5782

20

104030126

螺母M8

Nut

26

GB/T6182

21

104040081

垫圈8

Washer

26

GB/T97.1

22

104020085

螺钉M5×16

Bolt

2

GB/T79

23

4120071

销

Cover

2

24

104040006

垫圈20

Washer

2

GB/T93

25

42203033

钻杆箱固定销

Washer Shuttle

2

26

42203036

后梭臂

Rear Pipe Coader

1

27

103060023

拖链

Towline

2

GB/T5782

28

104000482

螺栓M4×40

Bolt

8

GB/T6170

29

104030113

螺母M4

Nut

8

0042203000    钻杆装卸装置    The Handing Device Assembly Of Drilling Rod

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

30

4130082

支座

Base

2

GB/T5782

31

104000484

螺栓M16×160

Bolt

16

GB/T6170

32

104030087

螺母M16

Nut

16

GB/T97.1

33

104040058

垫圈16

Washer

16

34

4130088

板

Board

8

GB/T5783

35

104000492

螺栓M12×55

Bolt

8

GB/T6182

36

104030127

螺母M12

Nut

8

37

41303023

灯座

Lamp Holder

1

GB/T5783

38

104000130

螺栓M8×25

Bolt

2

39

41303050

后视镜支柱

Stanchion Reaview

1

WF85Z

40

111020050

后视镜

Mirror

1

41

41303024

销

Rearview Mirror

2

42

4100286

开口销

Cover

2

43

42203037

销轴

Cover

4

GB/T91

44

104070021

开口销5×40

Cover

4

45

42203038

虎钳阀罩板

Cover Board

1

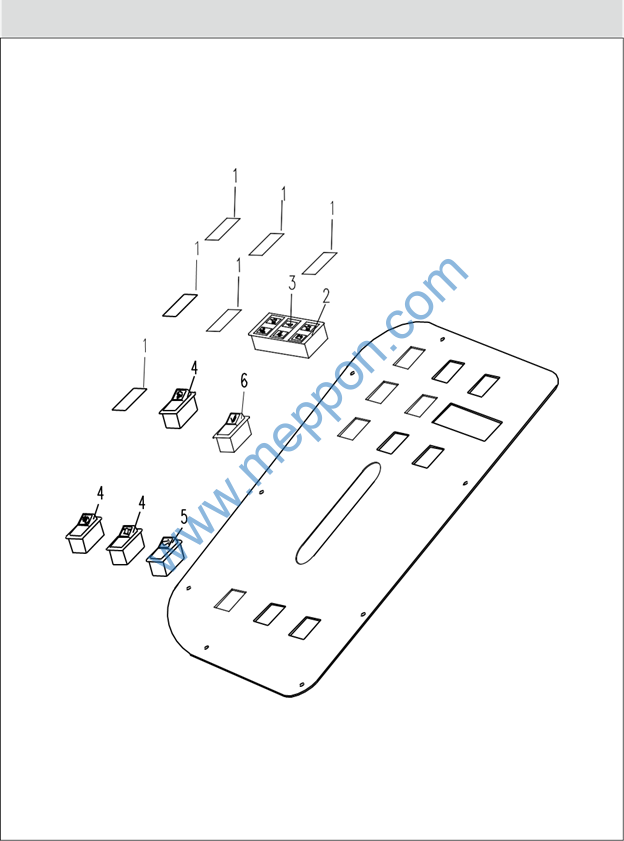

0041810002    左仪表板总成 Left Control Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

102040507

翘板开关

Switch

3

JK988-057

2

102040265

盖板

Cover Board

2

8SQZ.311.000

3

102000156

指示灯

Light

6

8SQZ.359.001

4

102050121

双灯指示板

Sign Plate

3

8SQZ.359.004

5

102040508

翘板开关

Switch

4

JK988-004

6

102040510

翘板开关

Switch

1

JK988-011

7

102040509

翘板开关

Switch

1

JK988-199

0042210005    左仪表板总成 Left Control Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

102040507

翘板开关

Switch

6

JK988-057

2

102040265

盖板

Cover Board

1

8SQZ.311.000

3

102040508

翘板开关

Switch

3

JK988-004

4

102040509

翘板开关

Switch

1

JK988-199

5

102040510

翘板开关

Switch

1

JK988-011

0042410002    左仪表板总成 Left Control Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

102040265

盖板

Cover Board

6

8SQZ.311.000

2

102000156

指示灯

Light

6

8SQZ.359.001

3

102050121

双灯指示板

Sign Plate

3

8SQZ.359.004

4

102040508

翘板开关

Switch

3

JK988-004

5

102040510

翘板开关

Switch

1

JK988-011

6

102040509

翘板开关

Switch

1

JK988-199
