XCMG XZ320/A/B/D HORIZONTAL DIRECTIONAL DRILL SPARE PARTS CATALOGUE 04
|
0043010001 左仪表板总成 Left Control Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
102040265 |
盖板 |
Cover Board |
5 |
8SQZ.311.000 |
|
2 |
102000156 |
指示灯 |
Light |
6 |
8SQZ.359.001 |
|
3 |
102050121 |
双灯指示板 |
Sign Plate |
3 |
8SQZ.359.004 |
|
4 |
102040508 |
翘板开关 |
Switch |
4 |
JK988-004 |
|
5 |
102040510 |
翘板开关 |
Switch |
1 |
JK988-011 |
|
6 |
102040509 |
翘板开关 |
Switch |
1 |
JK988-199 |

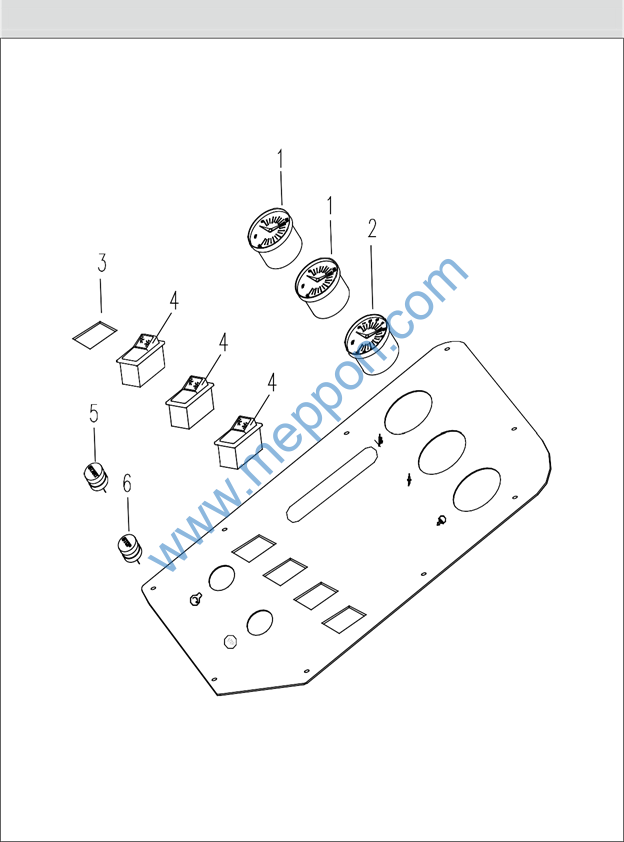

0041610001 右仪表板总成 Right Control Panel
|
0041610001 右仪表板总成 Right Control Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
102010309 |
压力表 |
Pressure Gauge |
2 |
压力表 40Mpa |
|
2 |
102010307 |
压力表 |
Pressure Gauge |
1 |
压力表 10Mpa |
|
2 |
102040265 |
盖板 |
Cover Board |
1 |
8SQZ.311.000 |
|
4 |
102040507 |
翘板开关 |
Switch |
3 |
JK988-057 |
|
5 |
102040271 |
起动开关 |
Start Switch |
1 |
LA39(B)-11/G |
|
6 |
102040247 |
熄火开关 |
Flameout Switch |
1 |
LA39(B)-11/K |
注：XZ320A 右仪表板总成。

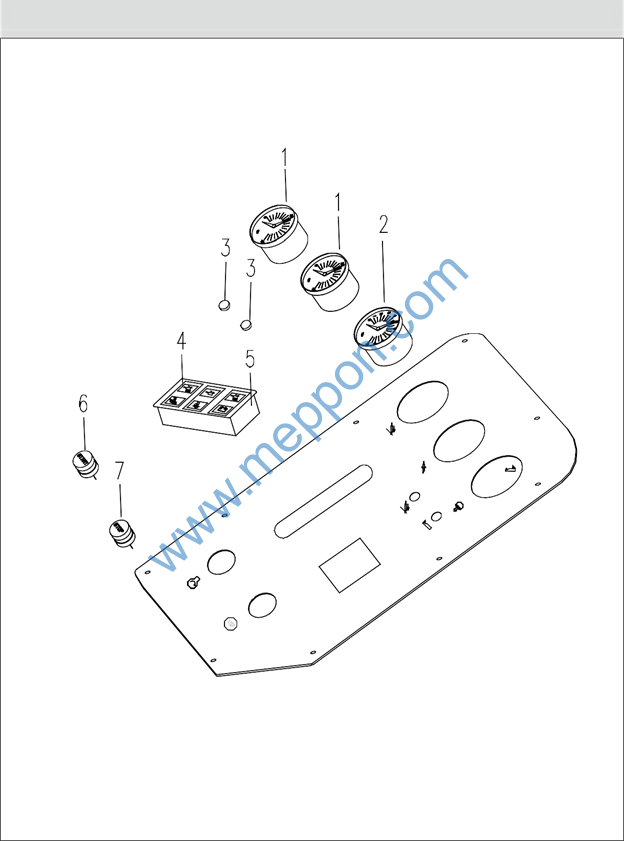

0042210002 右仪表板总成 Right Control Panel
|
0042210002 右仪表板总成 Right Control Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
102010309 |
压力表 |
Pressure Gauge |
2 |
压力表 40Mpa |
|
2 |
102010307 |
压力表 |
Pressure Gauge |
1 |
压力表 10Mpa |
|
3 |
102000030 |
指示灯 |
Light |
2 |
590-266 |
|
4 |
102000156 |
指示灯 |
Light |
8 |
8SQZ.359.001 |
|
5 |
102050121 |
双灯指示板 |
Sign Plate |
4 |
8SQZ.359.004 |
|
6 |
102040271 |
起动开关 |
Start Switch |
1 |
LA39(B)-11/G |
|
7 |
102040247 |
熄火开关 |
Flameout Switch |
1 |
LA39(B)-11/K |
注：XZ320B 右仪表板总成。

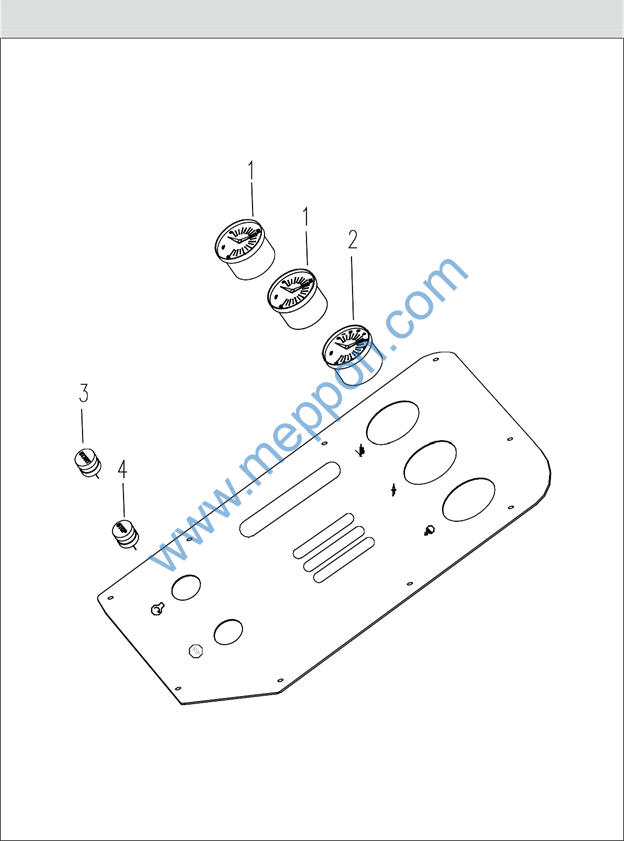

0042410001 右仪表板总成 Right Control Panel
|
0042410001 右仪表板总成 Right Control Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
102010309 |
压力表 |
Pressure Gauge |
2 |
压力表 40Mpa |
|
2 |
102010307 |
压力表 |
Pressure Gauge |
1 |
压力表 10Mpa |
|
3 |
102040271 |
起动开关 |
Start Switch |
1 |
LA39(B)-11/G |
|
4 |
102040247 |
熄火开关 |
Flameout Switch |
1 |
LA39(B)-11/K |
注：XZ320C、XZ320D 右仪表板总成。

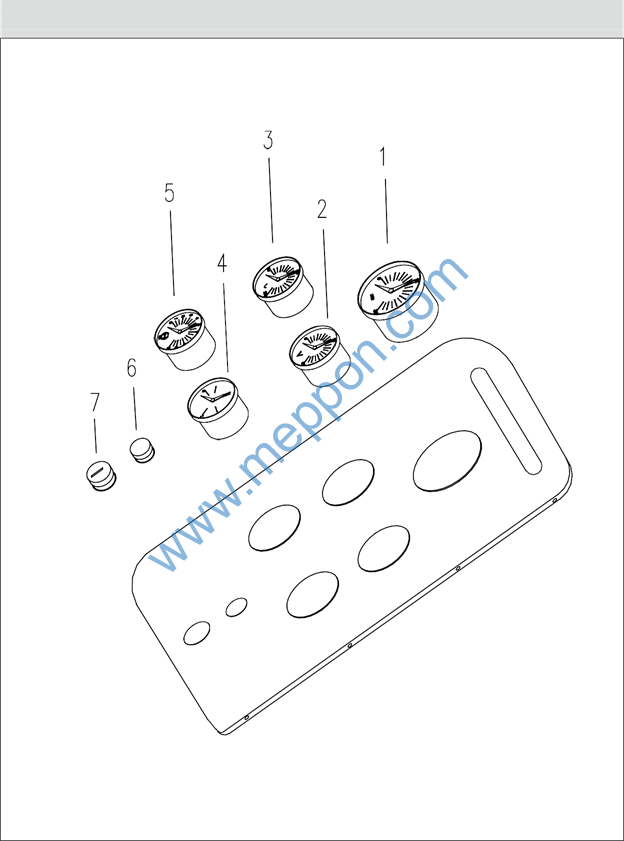

0041610005 辅助仪表板总成 Assistant Panel
|
0041610005 辅助仪表板总成 Assistant Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
102010175 |
转速计时表 |
Speed Time Watch |
1 |
GS901 |
|
2 |
102010166 |
电压表 |
Voltage Watch |
1 |
DY242 |
|
3 |
102010174 |
水温表 |
Water Gauge |
1 |
SW242 |
|
4 |
102010162 |
燃油表 |
Fuel Gauge |
1 |
RY242 |
|
5 |
102010173 |
油压表 |
Pressure Gauge |
1 |
YY242 |
|
6 |
102040282 |
钥匙开关 |
Key Switch |
1 |
JK406 |
|
7 |
102040013 |
电源总开关 |
Power Supply Switch |
1 |
6EK002843-002 |
注：XZ320A、XZ320B、XZ320C、XZ320D 辅助仪表板总成。

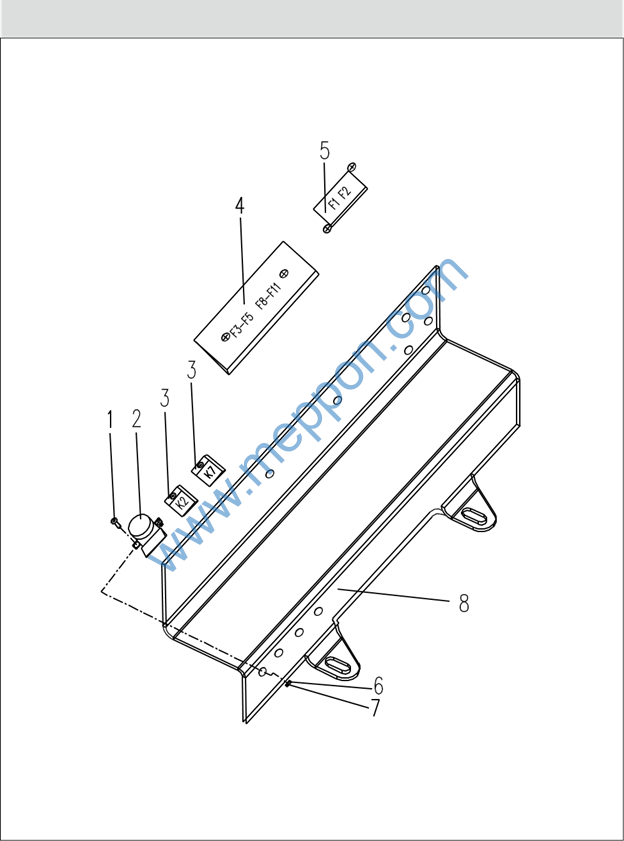

0041610008 继电器板总成 Relay Panel
|
0041610008 继电器板总成 Relay Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
104020076 |
螺钉 M5×15 |
Bolt |
8 |
GB/T6560 |
|
2 |
102040283 |
接触器 |
Contact |
1 |
MZJ-50A |
|
3 |
102040147 |
继电器 |
Relay |
2 |
4RD007903-001 |
|
4 |
102040252 |
保险丝盒 |
Fuse Box |
1 |
8JD005993-002 |
|
5 |
102040248 |
保险丝盒 |
Fuse Box |
2 |
BX2022 |
|
6 |
104040070 |
垫圈 5 |
Gasket |
8 |
GB/T93 |
|
7 |
104030110 |
螺母 5 |
Nut |
8 |
GB/T6170 |
|
8 |
0041410001 |
继电器板 |
Relay Panel |
1 |
借用 |
注：XZ320A 继电器板总成。

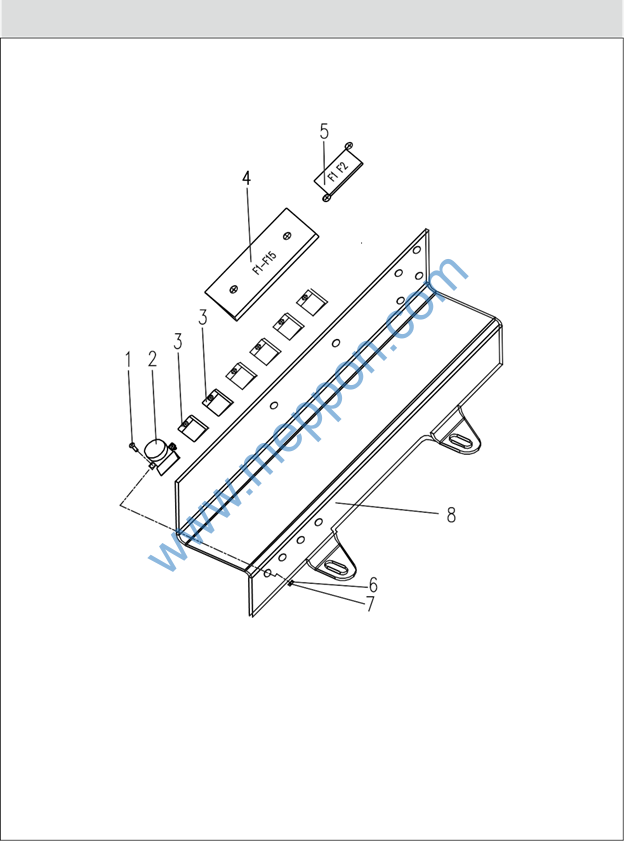

0042210008 继电器板总成 Relay Panel
|
0042210008 继电器板总成 Relay Panel |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
104020076 |
螺钉 M5×15 |
Bolt |
8 |
GB/T6560 |
|
2 |
102040283 |
接触器 |
Contact |
1 |
MZJ-50A |
|
3 |
102040147 |
继电器 |
Relay |
6 |
4RD007903-001 |
|
4 |
102040252 |
保险丝盒 |
Fuse Box |
1 |
8JD005993-002 |
|
5 |
102040248 |
保险丝盒 |
Fuse Box |
2 |
BX2022 |
|
6 |
104040070 |
垫圈 5 |
Gasket |
8 |
GB/T93 |
|
7 |
104030110 |
螺母 5 |
Nut |
8 |
GB/T6170 |
|
8 |
0041410001 |
继电器板 |
Relay Panel |
1 |
借用 |
注：XZ320B 继电器板总成。

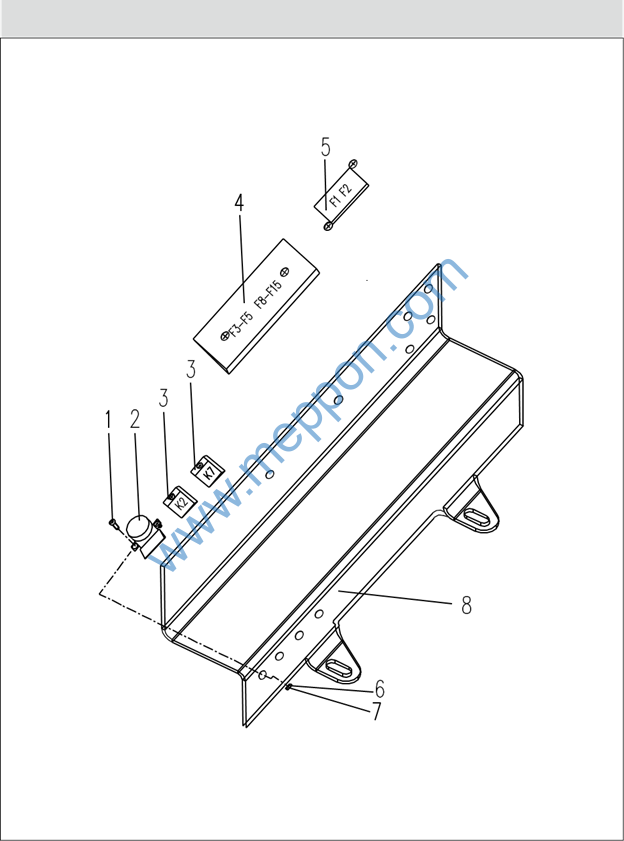

0042410004 继电器板总成 Relay Panel
