XCMG XZ320/A/B/D HORIZONTAL DIRECTIONAL DRILL SPARE PARTS CATALOGUE 11
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101025794 |
软管总成 |
Hose |
2 |
|
|
2 |
101000794 |
阀 |
Valve |
1 |
|
|
3 |
101026603 |
软管总成 |
Hose |
1 |
|

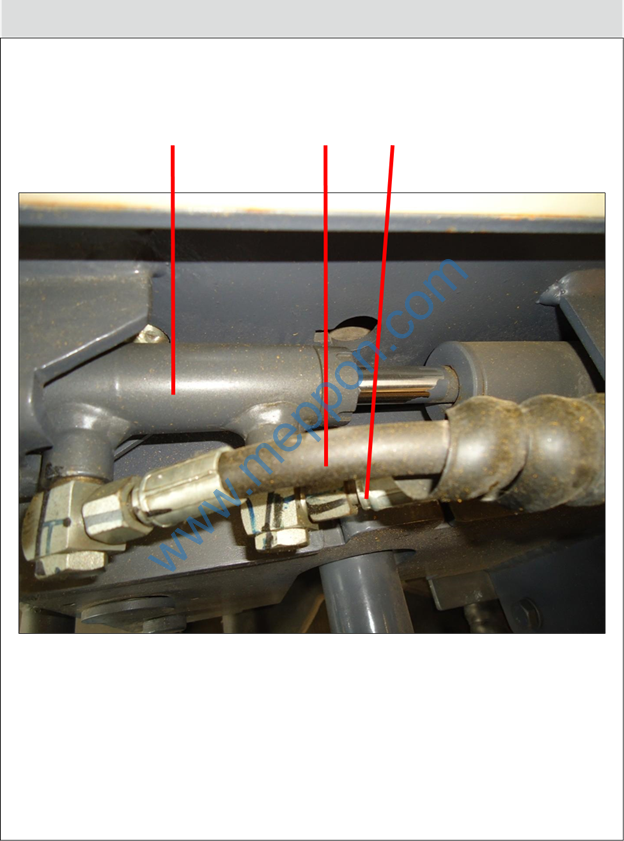

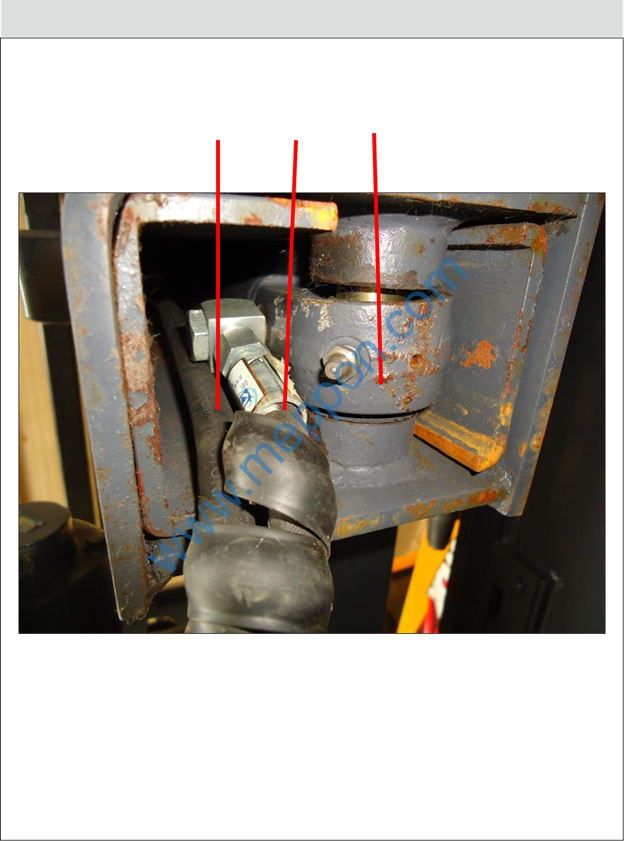

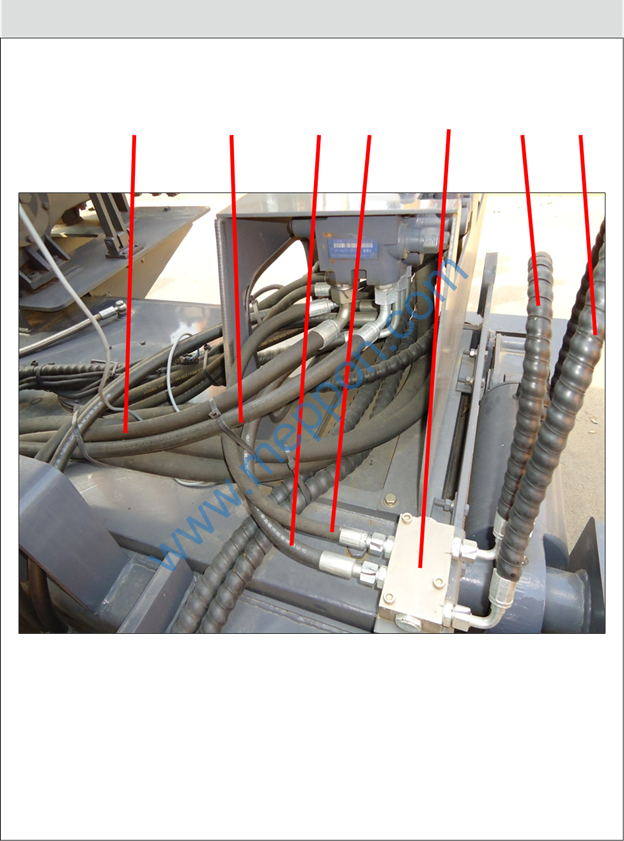

0042212000 液压系统 Hydraulic System
1 2 3
4 5,6,7,8
9 10
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101025551 |
软管总成 |
Hose |
1 |
|
|
2 |
101025473 |
软管总成 |
Hose |
1 |
|
|
3 |
101025475 |
软管总成 |
Hose |
1 |
|
|
4 |
101028285 |
软管总成 |
Hose |
1 |
|
|
5 |
101040016 |
液压锁 |
Valve |
2 |
|
|
6 |
104000078 |
螺栓 |
Bolt |
2 |
|
|
7 |
104040005 |
垫圈 |
Washer Spring |
2 |
|
|
8 |
104030012 |
螺母 |
Nut |
2 |
|
|
9 |
101023332 |
软管总成 |
Hose |
2 |
|
|
10 |
101026136 |
软管总成 |
Hose |
2 |
|

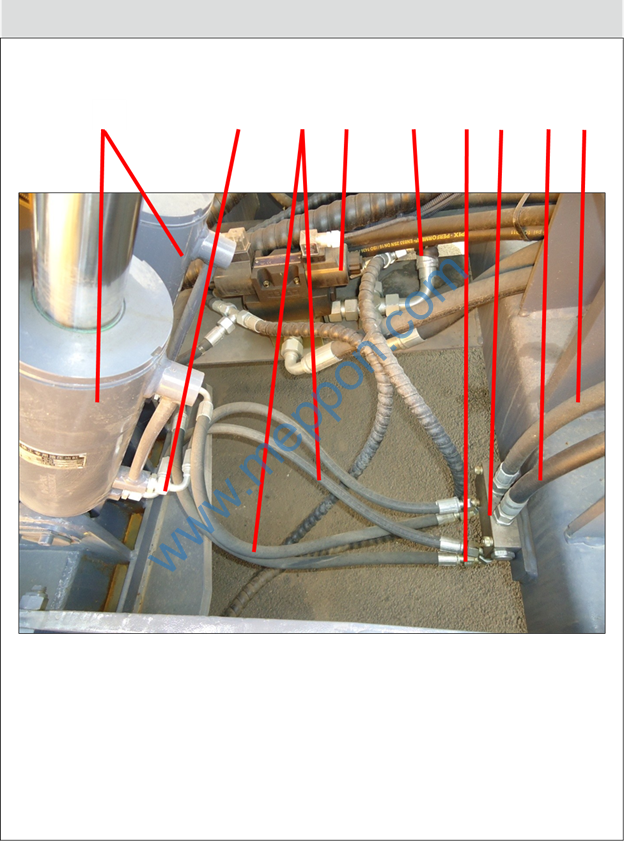

0042212000 液压系统 Hydraulic System
1 2 3 4
5 6 7 8 9
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101000209 |
油缸 |
Cylinder |
4 |
|
|
2 |
101022617 |
直通接头 |
Adapter |
8 |
|
|
3 |
101025788 |
软管总成 |
Hose |
4 |
|
|
4 |
101000899 |
阀 |
Valve |
1 |
|
|
5 |
101028286 |
软管总成 |
Hose |
1 |
|
|
6 |
101020202 |
三通接头 |
Tee |
2 |
|
|
7 |
101040016 |
液压锁 |
Valve |
1 |
|
|
8 |
101025493 |
软管总成 |
Hose |
1 |
|
|
9 |
101028284 |
软管总成 |
Hose |
1 |
|

0042212000 液压系统 Hydraulic System
1 2 3
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101000207 |
油缸 |
Cylinder |
2 |
101000207 |
|
2 |
101028472 |
软管总成 |
Hose |
2 |
101028472 |
|
3 |
101028473 |
软管总成 |
Hose |
2 |
101028473 |

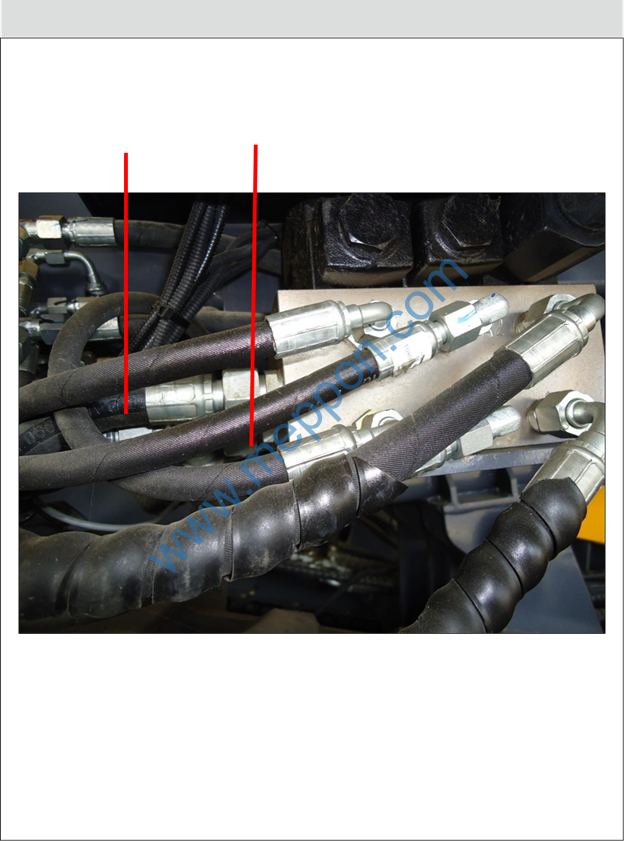

0042212000 液压系统 Hydraulic System
1 2
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101028481 |
软管总成 |
Hose |
1 |
|
|
2 |
101020559 |
三通接头 |
Tee |
1 |
101020559 |

0042212000 液压系统 Hydraulic System
1 2 3
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101028482 |
软管总成 |
Hose |
2 |
|
|
2 |
101020494 |
直通接头 |
Adapter |
4 |
|
|
3 |
101000211 |
马达 |
Motor |
2 |
|

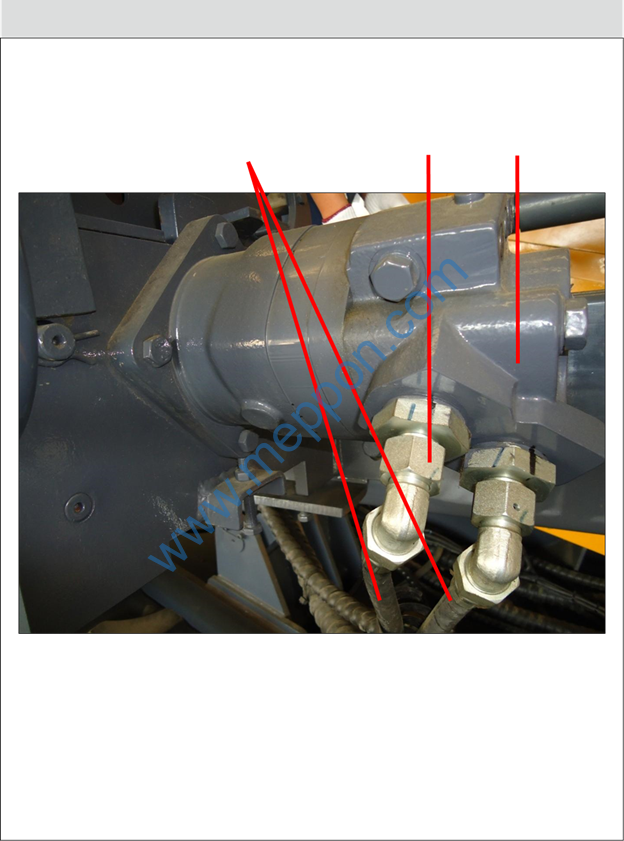

0042212000 液压系统 Hydraulic System
3 2 1
|
0042212000 液压系统 Hydraulic System |
|||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
|
1 |
101000224 |
油缸 |
Cylinder |
2 |
|
|
2 |
101027381 |
软管总成 |
Hose |
1 |
|
|
3 |
101028471 |
软管总成 |
Hose |
1 |
|

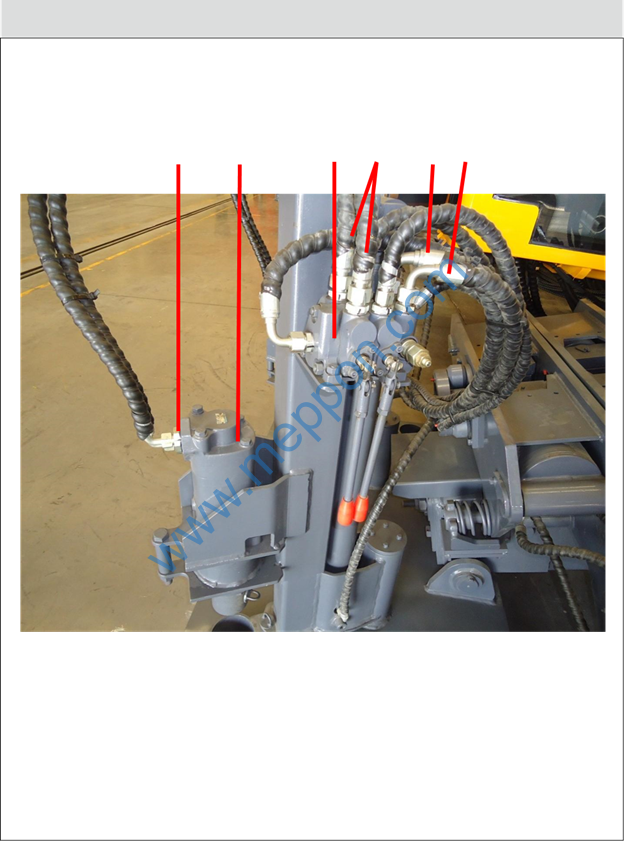

0042212000 液压系统 Hydraulic System
1 2,3,4,5,6 7
8 9 10
