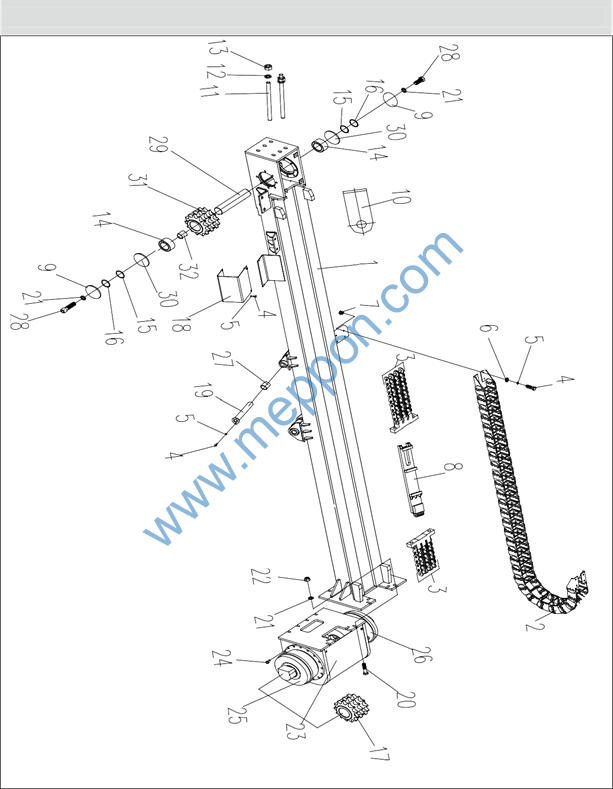

0041802000    钻架    Drill Frame

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041802001

钻架结构

Frame

1

2

103060228

拖链 TL125Ⅲ-300X150X3250

Hose Trac

1

3

103060229

滚子链 36A-3X209

Chain

1

GB/T1243

4

104000086

螺栓 M8X30

Bolt

10

GB/T5783

5

104040007

垫圈 8

Washer

10

GB/T93

6

104040081

垫圈 8

Washer

16

GB/T97.1

7

104030024

螺母 M8

Nut

8

GB/T6170

8

0041802015

滑板

Slide Bar

1

9

0041802020

挡板

Baffle

2

10

0041802021

支架

Bracket

1

11

0041802025

拉杆

Stick

2

12

104030039

螺母 M24

Nut

4

GB/T6170

13

104030154

螺母 M24

Nut

4

GB/T6172.1

14

105010070

滚动轴承

Spring

2

SL04 0517PP

15

0041802043

垫片

Fill Up

6

16

0041802044

垫片

Fill Up

6

17

0041802045

链轮

Roller

1

18

0041602110

盖板

Cover

1

19

0041602066

轴

Axes

1

20

104000473

螺栓 M16X75

Bolt

13

GB/T5782

21

104040004

垫圈 16

Washer

63

GB/T93

22

104030087

螺母 M16

Nut

13

GB/T6170

23

0041802029

尾架

Bracket

1

24

104000276

螺栓 M16X50

Bolt

48

GB/T5783

25

101040235

液压传动装置

Motor

1

26

101040236

液压传动装置

Rducer

1

27

105000138

自润滑轴承

Spring

4

SF-1 5060

0042402000    钻架    Drill Frame

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

28

104000362

螺栓 M16X40

Bolt

2

GB/T5783

29

0041802039

轴

Pin

1

30

0041802040

挡板

Baffle

2

31

0041802041

从动链轮

Roller

1

32

0041802042

套筒

Bushing

1

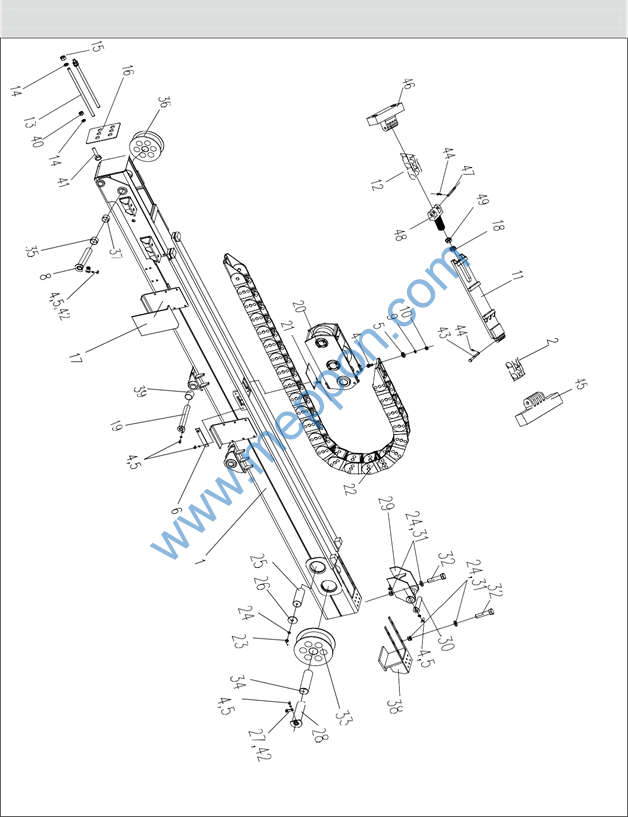

0042202000    钻架    Drill Frame

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0042202001

钻架结构

Frame

1

2

103060305

板式链 LH2466-233

Chain

2

GB/T6074

3

103060304

拖链TL125Ⅲ-300X150X3375

Hose Trac

1

4

104000082

螺栓 M10X30

Bolt

16

GB/T5783

5

104040008

垫圈 10

Washer

30

GB/T93

6

0041602040

挡板

Baffle

2

7

104000077

螺栓 M10X20

Bolt

10

GB/T5783

8

0041602056

轴

Axes

1

9

104040030

垫圈 10

Washer

16

GB/T97.1

10

104030014

螺母 M10

Nut

8

GB/T6170

11

0042402033

滑板

Slide Bar

1

12

103060217

板式链 LH2088-173

Chain

1

GB/T6074

13

0041602050

拉杆

Stick

2

14

104030039

螺母 M24

Nut

6

GB/T6170

15

104030154

螺母 M24

Nut

4

GB/T6172.1

16

0042402008

前衬板

Front Cover

1

17

0042202011

盖板

Cover

1

18

104030230

螺母 M27X2

Nut

1

GB/T6173

19

0041602066

轴

Axes

1

20

0042402038

滑架

Frame

1

21

0042402056

盖板

Cover

1

22

104020304

螺钉 M6X10

Bolt

4

GB/T819.1

23

104000090

螺栓 M8X16

Bolt

4

GB/T5783

24

104040007

垫圈 8

Washer

4

GB/T93

25

0042402055

轴

Pin

1

26

0042402056

盖板

Cover

2

27

0041602087

挡板

Baffle

1

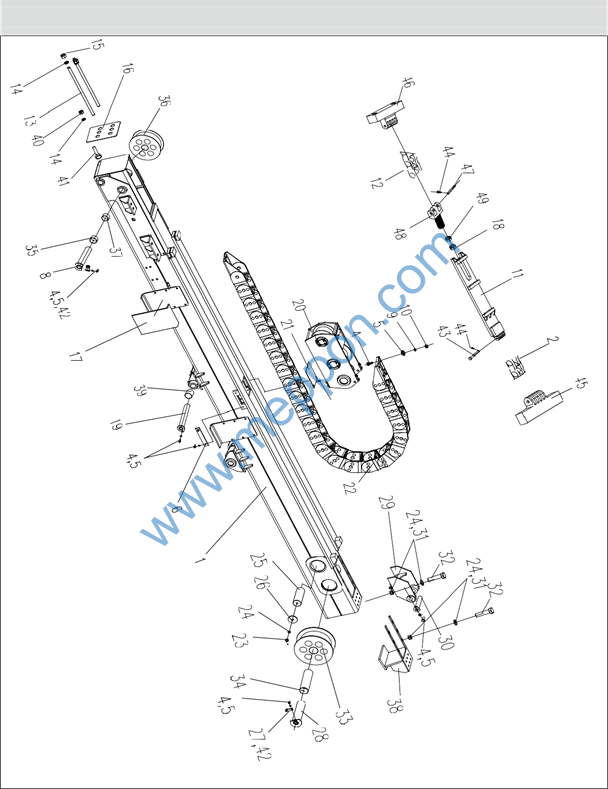

0041702000    钻架    Drill Frame

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

28

0042402057

轴

Pin

1

29

0041602091

支架

Bracket

1

30

0041602096

轴

Pin

2

31

104030087

螺母 M16

Nut

6

GB/T6170

32

104000245

螺栓 M16X65

Bolt

6

GB/T5782

33

0042402060

大链轮

Roller

1

34

105000179

自润滑轴承

Spring Bushing

2

JDB-190110-100

35

0041602108

轴套

Bushing

2

36

0042402065

前链轮

Front Roller

1

37

105000180

自润滑轴承

Spring Bushing

2

JDB-1 6075-55

38

0042402012

安装板

Mounting Plate

1

选装

39

105000138

自润滑轴承

Spring Bushing

4

SF-1 5060

40

104040022

垫圈 24

Washer

4

GB/T93

41

104000427

螺栓 M24X45

Bolt

4

GB/T5783

42

0041602112

挡板

Baffle

1

43

0041602038

销

Tapered Pin

2

44

104070193

销 4X18

Tapered Pin

4

GB/T91

45

0041602039

接头

Coupler

1

46

0041602048

接头

Coupler

1

47

004140237

销轴

Pin

2

48

0041602049

接头

Coupler

1

49

104030231

螺母 M27X2

Nut

1

GB/T6171

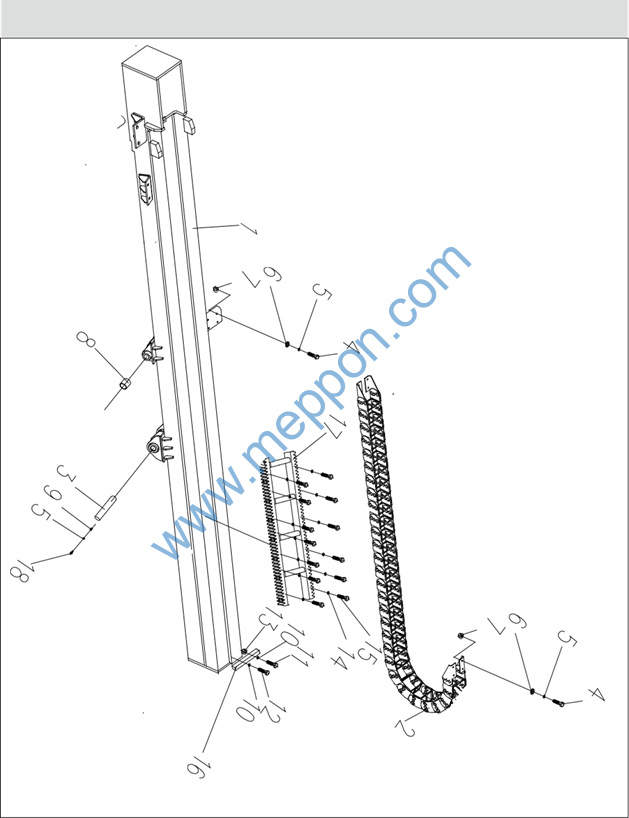

0043002000    钻架    Drill Frame

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0043002001

钻架体

Frame

1

2

103060347

拖链 TL125Ⅲ-300×170×3125

Hose Trac

1

3

0041602066

轴

Axes

1

4

104000082

螺栓 M10X30

Bolt

8

GB/T5783

5

104040008

垫圈 10

Washer

10

GB/T93

6

104040030

垫圈 10

Washer

16

GB/T97.1

7

104030024

螺母 M10

Nut

8

GB/T6170

8

105000138

自润滑轴承

Spring

4

SF-1 5060

9

0041802062

挡板

Baffle

2

10

104040022

垫圈 24

Washer

5

GB/T93

11

104000344

螺栓 M24X80

Bolt

2

GB/T5782

12

104000529

螺栓 M24X60

Bolt

3

GB/T5782

13

104030039

螺母 M24

Nut

2

GB/T6170

14

104040004

垫圈 16

Washer

48

GB/T93

15

104020519

螺钉 M16X100-10.9

Bolt

48

GB/T70.1

16

0043002022

限位块

Limitr

1

17

0043002019

齿条

Rack

3

18

104000077

螺栓 M10X20

Bolt

2

GB/T5783

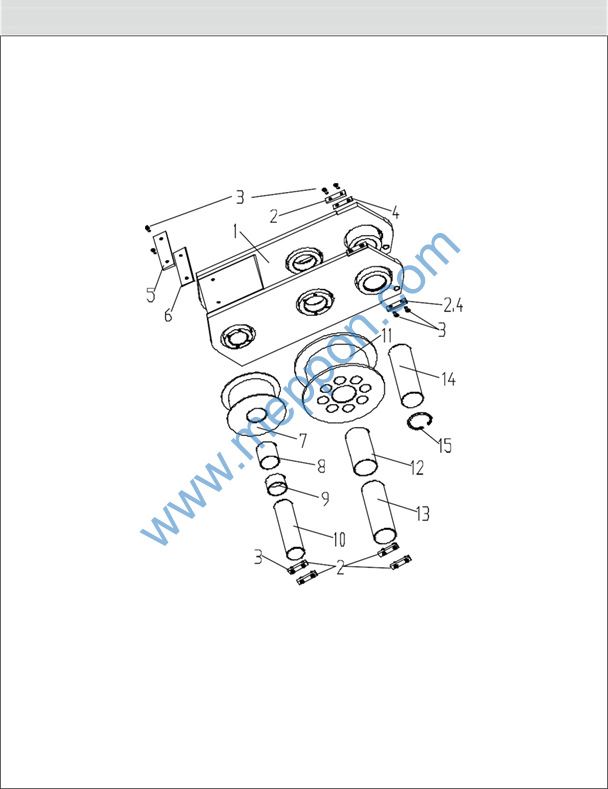

0041602069    滑架    Frame

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041602070

支架

Mount Frame

1

2

111030089

滑块

Plate

12

JSP-1-18×75×10

3

104020261

螺钉 M6×15

Bolt

28

GB/T70.2

4

0041602078

垫片

Shim

8

5

111030090

滑块

Plate

2

JSP-1-48×160×10

6

0041602079

垫片

Shim

4

7

004140058

大轮

Roller

1

8

105000025

自润滑轴承

Bearing

1

SF-16540

9

105000026

自润滑轴承

Bearing

1

SF-16570

10

0041602080

轴

Shaft

1

11

0041602081

前轮

Front Roller

1

12

105000135

自润滑轴承

Bearing

2

SF-1 8080

13

0041602082

轴

Shaft

1

14

0041602083

油缸销

Pin

1

15

104050011

挡圈 80

Spacer

2

GB/T893.1

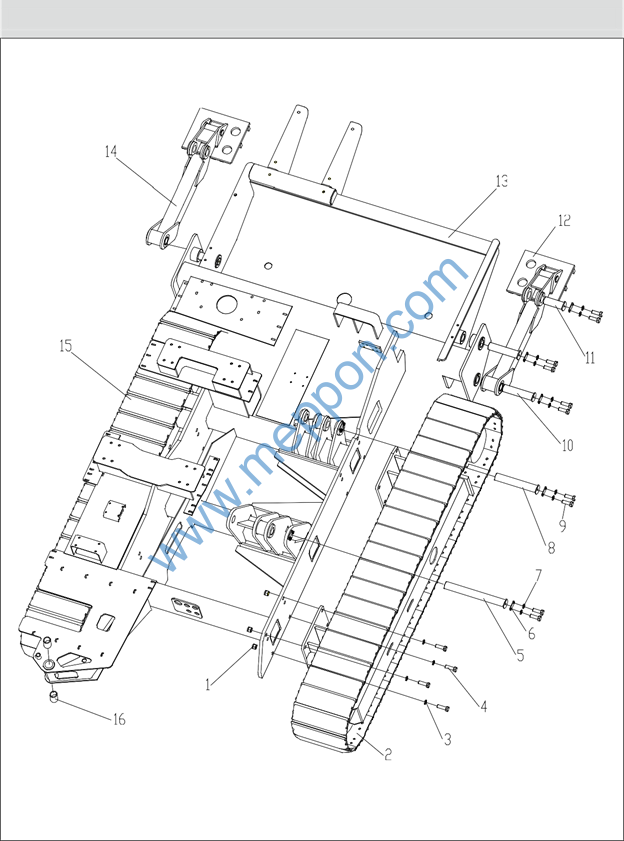

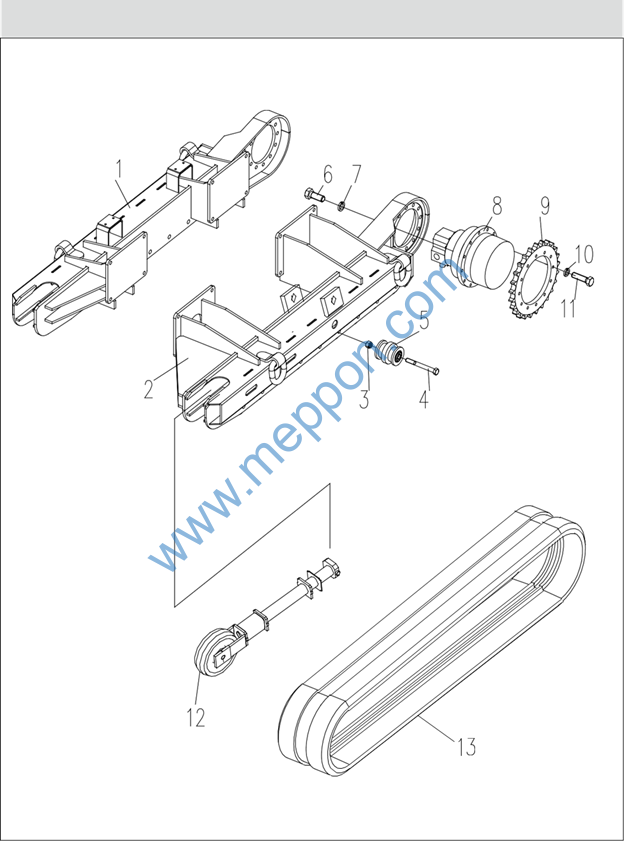

0041601000    底盘    Track Group

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

104030165

螺母 M20

Nut

16

GB/T889.1

2

0041601200

左行走装置

L.H. Crawler

1

标配

2

0041601001

左行走装置

L.H. Crawler

1

选配

3

104040027

垫圈 20

Washer

16

GB/T97.1

4

104000034

螺栓 M20×60

Bolt

16

GB/T5782-10.9

5

0041601191

轴

Pin

1

6

0041301017

挡板

Cover

8

7

104040008

垫圈 10

Washer

16

GB/T93

8

0041601043

轴

Pin

1

9

104020084

螺钉 M10×20

Bolt

16

GB/T70.1

10

0041301014

轴

Pin

4

11

0041301016

轴

Pin

2

12

0041301019

左稳定支腿

Left Tube

13

0041601066

车架

Main Frame

1

14

0041301021

右稳定支腿

Right Tube

1

15

0041601088

右行走装置

R.H. Crawler

1

标配

15

0041601041

右行走装置

R.H. Crawler

1

选配

16

105000022

自润滑轴承

Oilless Bearing

2

SF-1 4540
