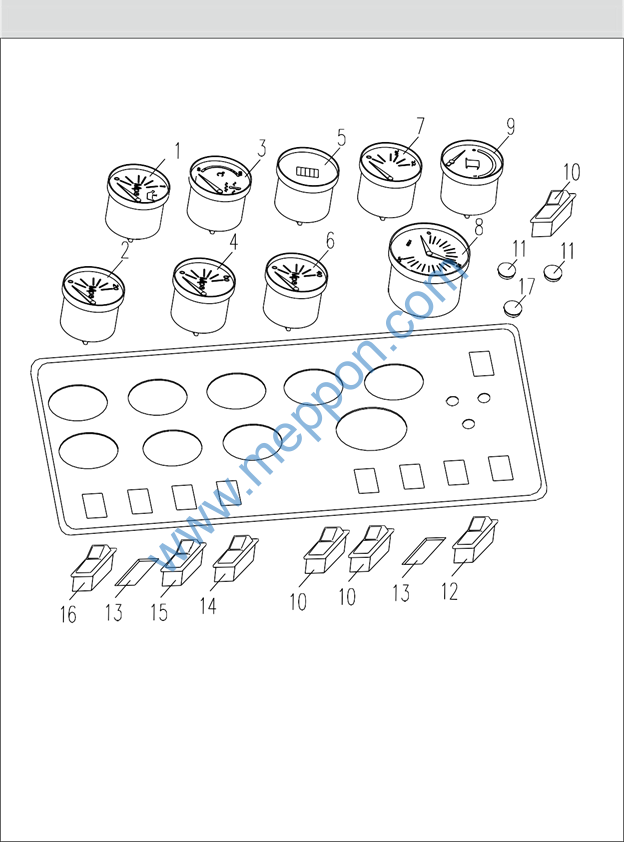

0042110017    仪表板 Meter Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

102010098

油压表

Pressure Gauge

1

350 040 017

2

102010308

压力表

Pressure Gauge

1

20MPa

3

102010067

水温表

Water Gauge

1

310 040 002

4

102010310

压力表

Pressure Gauge

1

60MPa

5

102010339

计时表

Time Watch

1

311810 012 001

6

102010309

压力表

Pressure Gauge

1

40MPa

7

102010351

电压表

Voltage Watch

1

332 040 001

8

102010251

转速表

Speed Watch

1

333045001

9

102010124

燃油表

Fuel Gauge

1

301 040 001

10

102040508

翘板开关

Switch

3

JK988-004

11

102000030

红色指示灯

Lamp

2

590-266

12

102040515

翘板开关

Switch

1

JK988-052

13

102040265

盖板

Board

2

8SQZ.311.000

14

102040517

翘板开关

Switch

1

JK988-030

15

102040510

翘板开关

Switch

1

JK988-011

16

102040507

翘板开关

Switch

1

JK988-057

17

102040256

熄火按钮

Flameout Switch

1

LA39(B)-11/R

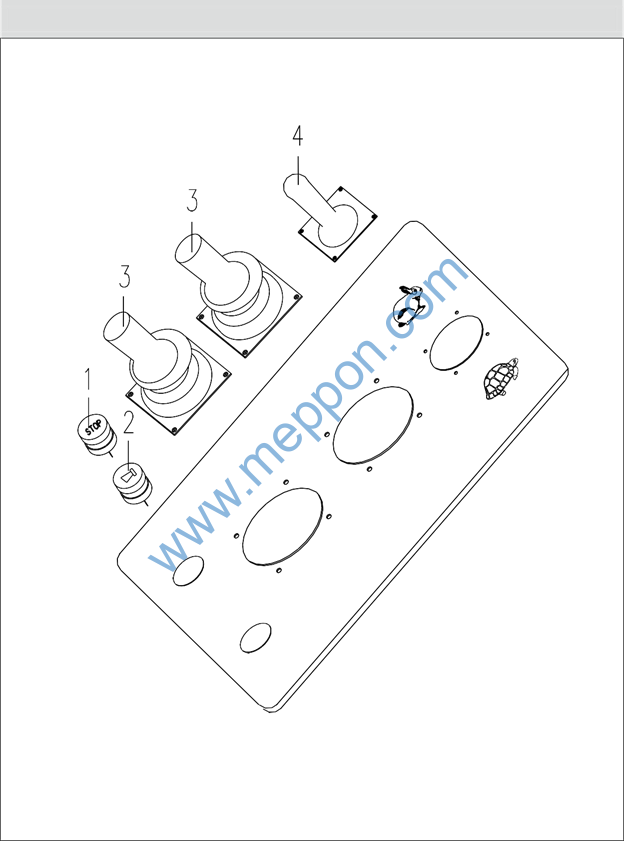

0042110005 行走控制盒 Advance Command Box

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

102040256

停止开关

Stop Switch

1

LA39(B)-11/R

2

102040271

喇叭开关

Speaker Switch

1

LA39(B)-11/K

3

102040523

行走开关

Advance Switch

2

LA42C2AF-20

4

102040474

钮子开关

Toggle Switch

1

INT91-7

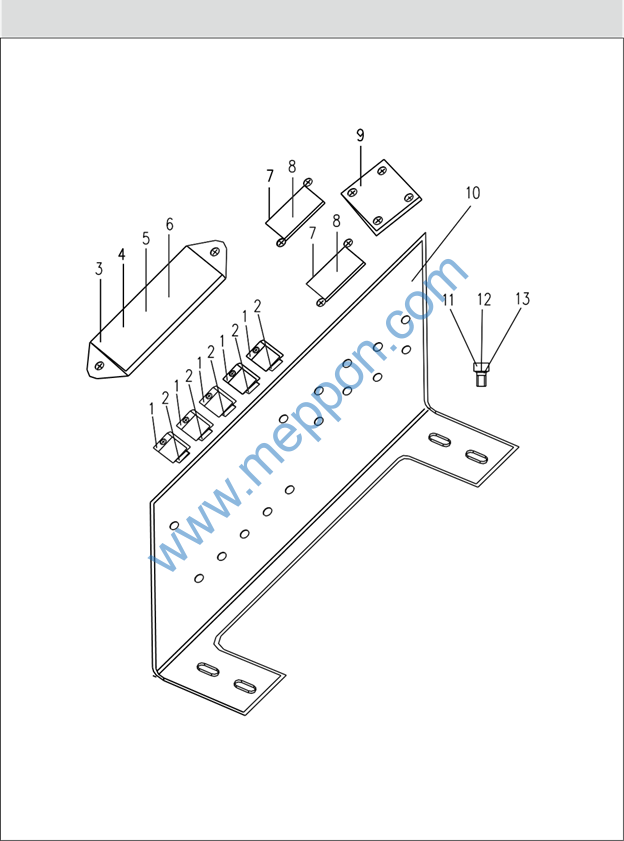

0041510001    继电器板总成 Relay Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

102040147

继电器

Relay

6

2

102040259

继电器座

Relay Seat

6

3

102040252

保险丝盒

Fuse    Box

1

4

102040250

保险丝 10A

Fuse

7

5

102040253

保险丝 15A

Fuse

4

6

102040249

保险丝 25A

Fuse

1

7

102040248

保险丝盒

Fuse    Box

2

BX2022

8

102040251

保险丝 50A

Fuse

2

9

102050120

二极管堆

Diode    Stack

1

DSE-1280

10

0041510003

继电器板

Relay Panel

1

XZ1000.10.1-1

11

104020254

螺钉 M8X15

Bolt

4

GB/T65

12

104040007

垫圈8

Gasket

4

GB/T93

13

104040081

垫圈8

Gasket

4

GB/T97.1

0042108000    燃油箱总成 Fuel Tank

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0042108001

燃油箱主体

Fuel Tank Body

1

2

0041908011

清洗盖焊接体

Washing Cap

1

3

0041908013

橡胶垫

Rubber Bolster

1

4

0041908013

液压空气滤清器

Air Filter

1

5

104000121

螺栓 M12X30

Bolt

6

6

104040053

垫圈 12

Washer

6

7

104040005

垫圈 12

Washer

6

8

104000091

螺栓 M8X20

Bolt

16

9

104040256

垫圈 8

Washer

18

10

101024786

堵

Plug Screw

1

11

104000100

螺栓 M14X1.5X32

Bolt

2

12

垫圈 14

Washer

4

JB/T1002

13

104020096

螺钉 M16

Screw

2

14

0042108010

胶管总成

Hose

1

15

0042108011

支板

Support Plate

1

16

104000086

螺栓 M8X30

Bolt

2

17

104030024

螺母 M8

Locking Nut

2

18

100010189

油水分离器

Oil Separator

1

19

0042108012

胶管总成

Hose

1

20

101020414

直通接头

Junction

2

21

0042108013

胶管总成

Hose

1

22

004100330

橡胶垫

Rubber Bolster

1
