0042107001    空滤器总成 Air Filter System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

100010465

防雨帽

Air Filter Cap

1

2

111010146

T 型抱箍Φ 190

T-Clamp

3

3

0041507002

进气帽管

Air Intake Hose

1

4

100010430

空气滤清器

Air    Filter

1

5

0041907002

进气软管

Intake Hose

1

6

111010125

T 型抱箍Φ 152

T- Clamp

3

7

0041507013

空气阻力指示器

Restrion Indicator

1

8

104000318

螺栓 M10X30

Bolt

4

9

104040008

垫圈 10

Washer Spring

4

GB/T5783

10

104040030

垫圈 10

Washer Spring

4

GB/T93

11

104030014

螺母 M10

Locknut

4

GB/T97.1

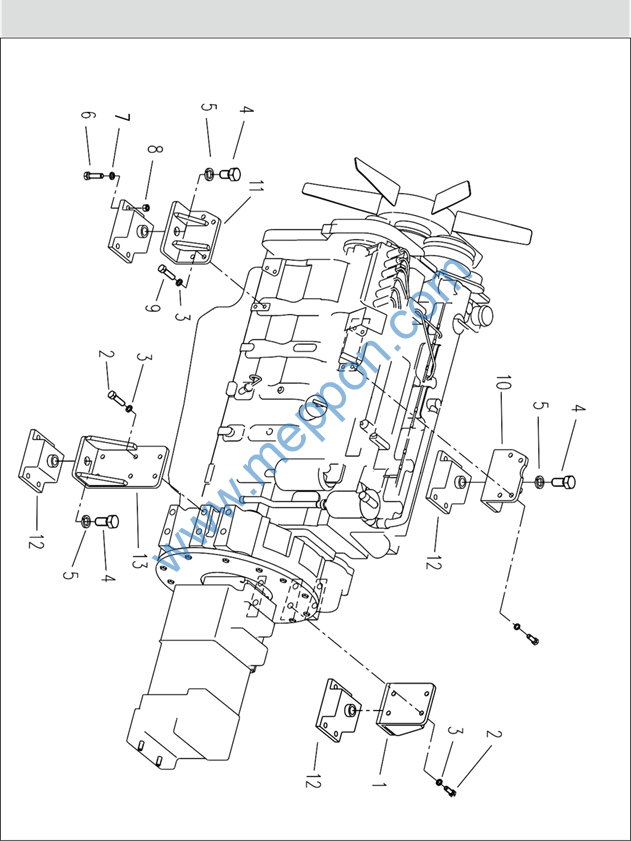

0042107000    发动机系统 Engine System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0042107029

后支承

Hinder Mount

1

2

104000052

螺栓 M12X30

Blot

8

GB/T5783

3

104040005

垫圈 12

Spring Washer

16

GB/T93

4

104000495

螺栓 M24X50

Blot

4

GB/T5783

5

104040022

垫圈 24

Spring Washer

4

GB/T93

6

104000493

螺栓 M14X45

Blot

16

GB/T5783

7

104050013

垫圈 14

Spring Washer

16

GB/T93

8

104030086

螺母 M14

Nut

16

GB/T6170

9

104000498

螺栓 M12X35

Blot

8

GB/T5783

10

0042107022

前支承（一）

Front Mount(Ⅰ)

1

11

0042107024

前支承（二）

Front Mount(Ⅱ)

1

12

111020023

减震器

Shock Mount

4

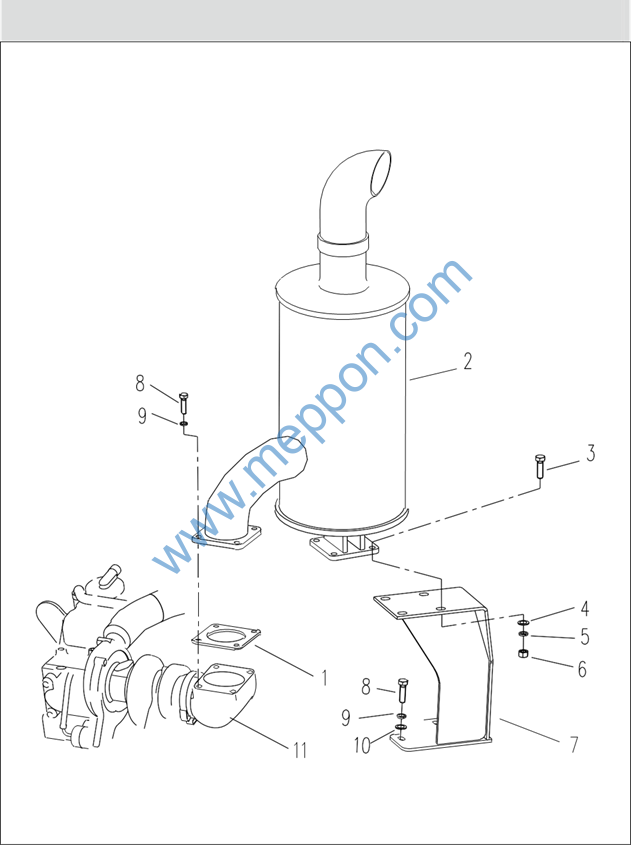

0042107007    消声器总成 Muffler System

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0041707019

垫片

Washer

1

2

100010418

消声器

Muffler

1

3

104000313

螺栓M12X40

Blolt

4

GB/T5783

4

104040005

垫圈12

Spring Washer

4

GB/T93

5

104040053

垫圈 12

Washer

4

GB/T97.1

6

104030012

螺母M12

Nut

4

7

0041707020

支架

Mount

1

8

104000085

螺栓M10X25

Bolt

9

GB/T5783

9

104040008

垫圈 10

Spring Washer

9

GB/T93

10

104040030

垫圈 10

Washer

9

GB/T97.1

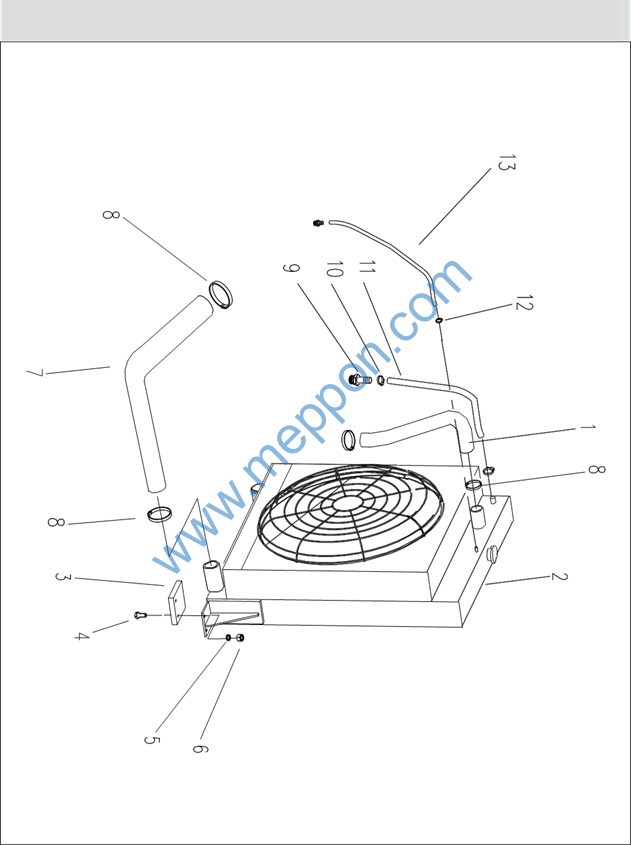

0042107015    散热器总成 Radiator    Assembly

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0042107016

上水管

Upper Coolant Hose

1

2

100010502

油水散热器

Radiator

1

3

0042107021

橡胶垫

Rubber Board

2

4

104000783

螺栓 M14X75

Blot

4

GB/T5783

5

104030086

螺母 M14

Nut

4

GB/T6170

6

104050013

垫圈 14

Spring Washer

8

GB/T93

7

0042107018

下水管

Lower Coolant Hose

1

8

111010096

喉箍 d80

Clamp

4

JB/T8870

9

0042107019

补水接头

Water Coupler

1

10

111010095

喉箍 d32

Clamp

2

JB/T8870

11

0042107017

补水管φ 10-1100

Hose

1

12

111010122

喉箍 d16

Clamp

2

JB/T8870

13

0042107020

出气管φ 10-700

Hose

1
