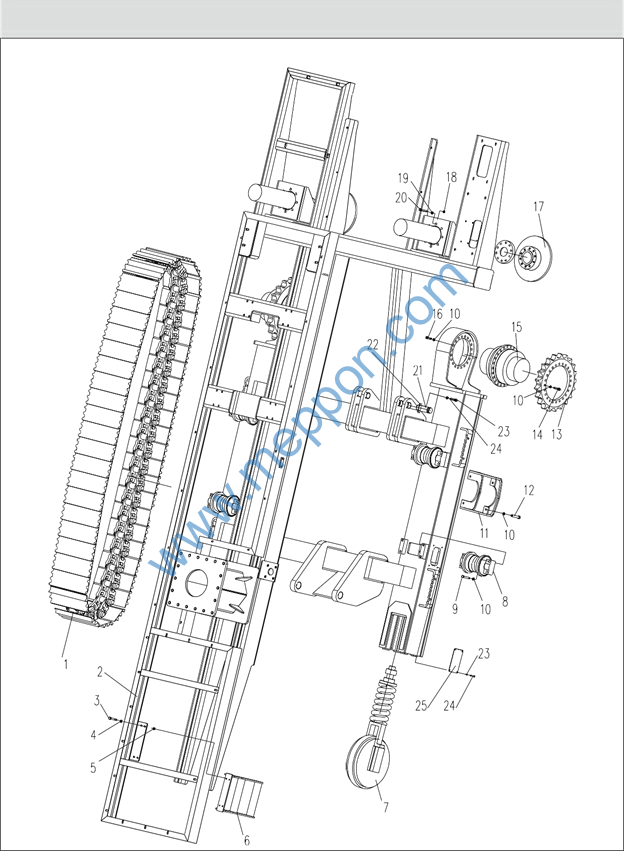

0042101105底盘总成Track Group

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

103060306

履带

TRACK

2

2

0041901005

车架总成

TRACK    FRAME

1

3

104000082

螺栓 M10X30

Bolt

4

GB/T5783

4

104040008

垫圈 10

WASHER

4

GB/T93

5

104030014

螺母 10

SCREW

4

GB/T6170

6

0041901080

踏板总成

1

7

103060310+

103060308

引导轮+

涨紧装置

Track Roller And

Idler Device

2

8

103060307

支重轮

Lower Roller

22

9

104000075

螺栓 M16X70-10.9

Bolt

64

GB/T5782

10

104050013

垫圈 16

WASHER

196

GB/T93

11

0042101002

夹轨器

Track Guide

4

12

104000892

螺栓 M16X35-10.9

Bolt

16

GB/T5783

13

103060309

驱动轮

Sprocket

2

14

104000417

螺栓 M16X55-10.9

Bolt

30

GB/T5782

15

103021206

行走减速机

Planetary

2

16

104000417

螺栓 M16X65-10.9

Bolt

40

GB/T5782

17

0042101093

支腿

Leg

2

18

104040074

垫片 18

WASHER

16

GB/889.1

19

104000786

螺栓 M18X90-10.9

Bolt

16

GB/T5782

20

104030315

螺母 M18

Screw

16

GB/T889.1

21

0042001001

挡板

Cover

2

22

0042101097

轴

pin

2

23

104000402

螺栓 M8X20

Bolt

8

GB/T5783

24

10404007

垫圈 8

WASHER

8

GB/T93

25

0042101005

封板

COVER

2

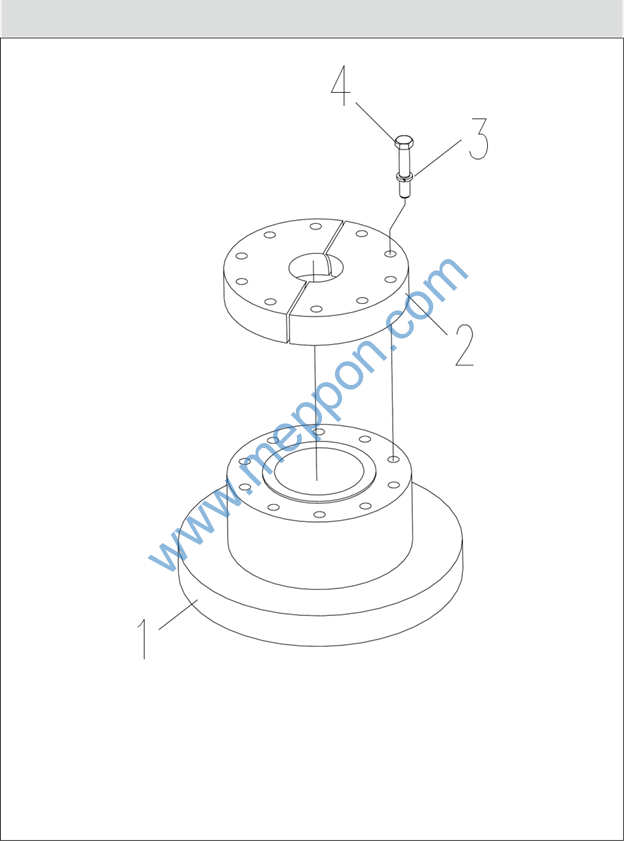

0042101093支腿Leg

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

0042101094

支腿座

Carriage

1

2

0042101096

盖板

Cover

1

3

104050013

垫圈 14

Washer

10

GB/T93

4

104000611

螺栓    M14X60

Bolt

10

GB/T5783

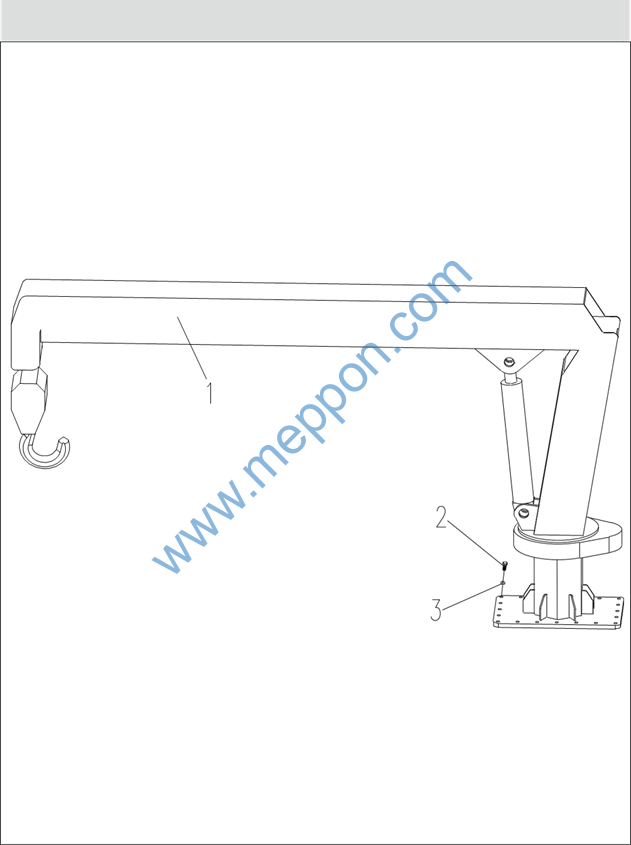

0041923000    随车起重机 CHAIN BLOCK

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

103071230

随车起重机

CHAIN BLOCK

1

2

104000344

螺栓 M24X80

BOLT

20

3

104040022

垫圈 24

WASHER

20

GB/T 70.1
