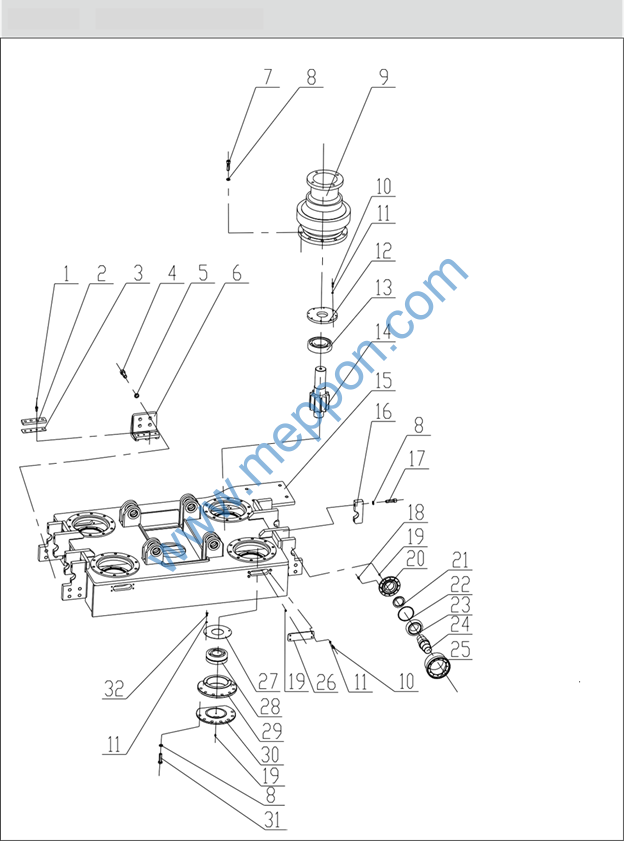

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

805140387

螺钉 M10×20

Screw

16

GB/T70.2-2008

2

425802019

滑动导轨

Sliding Rails

4

3

425802020

勾板调整垫

Pad Sakamoto

4

4

805047583

螺钉 M20×55

Screw

16

GB/T70.1 (达克罗)

5

805338321

垫圈 20

Washer

16

GB/T93 (达克罗)

6

425802021

勾板

Plate

4

7

805139922

螺钉 M16×55

Screw

16

GB/T70.1(达克罗)

8

805338263

垫圈 16

Washer

84

GB/T93(达克罗)

9

800352910

减速机

Reduction Box

4

10

805046509

螺栓 M8×25

Bolt

48

GB/T5783(达克罗)

11

805338259

垫圈 8

Washer

56

GB/T93(达克罗)

12

425802446

轴承上端盖

Cover Plate

4

13

800553893

轴承 NU316E

Bearing

4

14

425802029

推拉齿轮轴

Gear Shaft

4

15

425801989

推拉箱体总成

Push-Pull Box

1

16

425802018

滚轮挡堵

Stop Blocking

8

17

805139922

螺钉 M16×55

Screw

16

GB/T70.1(达克罗)

18

805103986

螺钉 M6×16

Screw

24

GB/T70.1

19

801138906

油杯 M8×1

Cap

12

JB/T7940.1

20

425802026

滚轮小端盖

Cover Plate

2

21

803377678

油封 FB6080

Seal Ring

2

GB/T13871

22

425800184

滚轮垫片

Plate

2

23

800553673

轴承 NJ212E

Bearing

2

GB/T283

24

425802027

滚轮主轴

Wheel Spindle

1

25

425800183

滚轮外壳

Roller Case

1

26

425802028

润滑口端盖

Cover Plate

4

27

425802031

防尘板一

Plate

4

28

805805657

调心滚子轴承

Bearing

4

GB/T288-1984

29

425802032

齿轮轴轴承套

Bearing Sleeve

4

30

425802033

齿轮轴轴承端盖

Cover Plate

4

31

805000695

螺栓 M16×60

Bolt

28

GB/T5783

32

805000033

螺栓 M8×16

Bolt

8

GB/T5783

425802384 液压系统 Hydraulic System

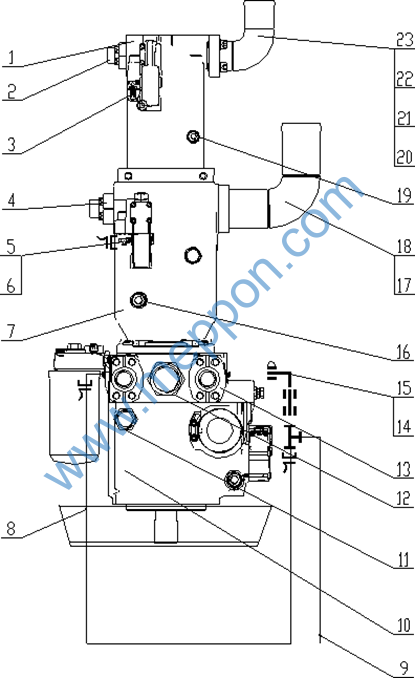

主泵 Pump（机棚内 in the Engine Hood&Covers）

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

1

803077833

虎钳泵    Pump

1

2

803376169

法兰接头    Flange Fitting

1

IFS1/20SZFPS1/N

3

803130485

测压接头    Gauge Fitting

8

TC-A08L

4

803191709

法兰接头    Flange Fitting

1

IFH1.1/4/25S-FPH1.1/4

5

803190737

三通组合接 Tee

1

YL08L

6

803190999

直通接头    Adapter

6

I08L7/16UNFO

7

803077832

推拉泵    Pump

1

8

803375394

软管总成    Hose

1

N381HAHF080804-750

9

803386034

测压软管    Gauge Hose

1

HTH2-H08L/MG1/2-5200B

10

803077831

旋转泵    Pump

1

11

803375310

接头    Adapter

1

I28L1.5/16UNFO

12

803378156

接头    Adapter

1

I42L1 5/8UNO

13

803385350

法兰接头    Flange Fitting

2

IFH1 1/4/30S/ZFPH1

14

803190801

直角组合接 Elbow

1

ZH08L

15

803190730

直角组合接 Elbow

1

LH08L

16

803190719

直通接头    Adapter

1

I18L7/8UNFO

17

803192071

O 型圈    0-Ring

1

GB/T3452.1

18

425802368

金属管    Pipe

1

19

803190719

直通接头    Adapter

1

I18L7/8UNFO

20

805140489

螺栓    Bolt

16

1/2-13UNC-2AX38

21

805300018

垫圈    Washer

4

GB/T93

22

801100222

O 型圈    0-Ring

1

GB/T3452.1

23

425802364

金属管    Pipe

1

425802384 液压系统 Hydraulic System

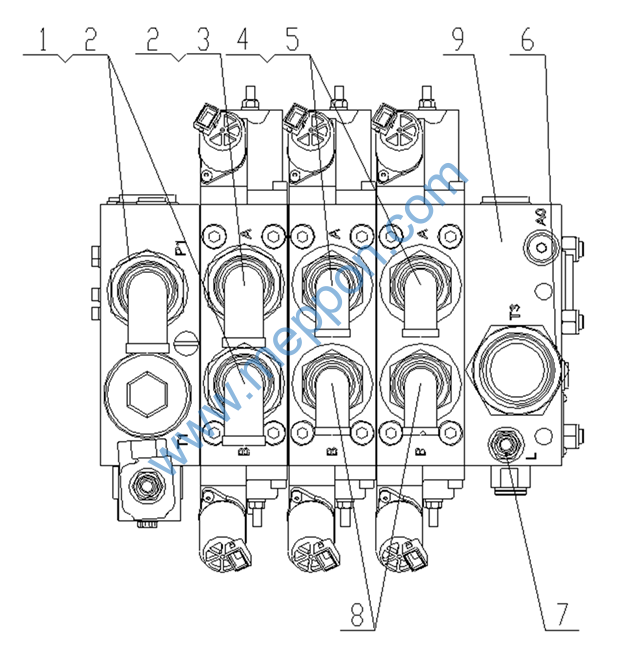

推拉阀一 Push-Pull valve one (在阀支架总成内 in the Bracket)

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

1

803376749

接头

Adapter

2

I30SG11/4ED

2

803190790

直角组合接头

Elbow

3

LH30S

3

803376748

接头

Adapter

1

I30SG11/4ED/65

4

803191069

直角组合接头

Elbow

4

LH20S

5

803381663

接头

Adapter

2

I20SG11/4ED/65

6

803165984

接头

Adapter

1

I35LG11/2ED

7

803190783

接头

Adapter

2

I10LG1/4ED

8

803376746

接头

Adapter

2

I20SG11/4ED

9

803074313

多路阀

Valve

1

425802384 液压系统 Hydraulic System

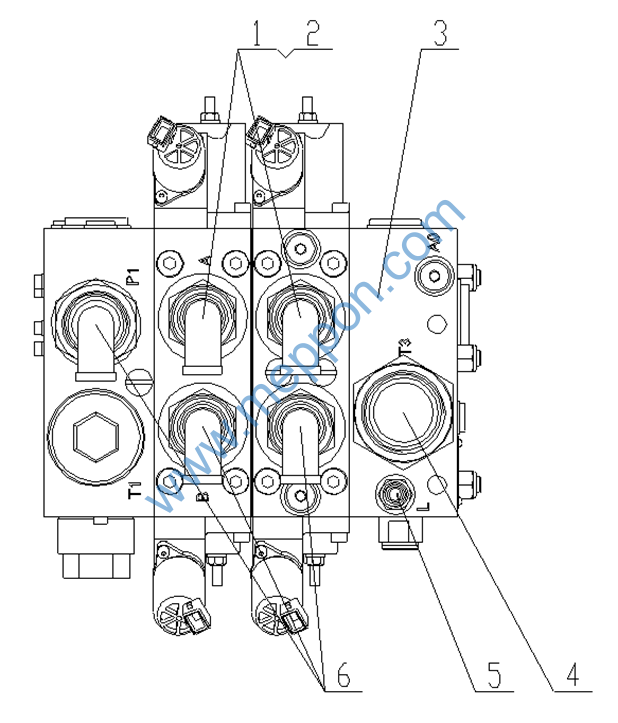

推拉阀二 Push-Pull valve two (在阀支架总成内 in the Bracket)

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

1

803381663

接头

Adapter

2

I20SG11/4ED/65

2

803191069

直角接头

Elbow

5

LH20S

3

803074314

多路阀

Valve

1

4

803604313

接头

Adapter

1

I22LG11/2ED

5

803190783

接头

Adapter

1

I10LG1/4ED

6

803376746

接头

Adapter

3

I20SG11/4ED

425802384 液压系统 Hydraulic System

1    2    3    4    5

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

1

425802351

阀块

Valve Block

1

2

425800604

平衡阀

Valve

1

3

803190641

三通组合接头

Tee

1

YT22L

4

803191028

三通组合接头

Tee

4

YL22L

5

803077830

马达

Motor

6
