XCMG XZ680A HORIZONTAL DIRECTIONALDRILL SPARE PARTS CATALOGUE 05
425802384 液压系统 Hydraulic System
|
序号 |
物料代码 |
名称 |
数量 |
备注 |
|
|
No. |
Part Number |
Part Name |
Q’ty |
Remark |
|
|
1 |
803386970 |
软管总成 |
Hose |
1 |
N481HAHA151508-4300-SHT |
|
2 |
803386971 |
软管总成 |
Hose |
1 |
N481HAHF282816-4100-SHT |
|
3 |
803385221 |
软管总成 |
Hose |
1 |
N781H0H0202012-1800-SHT |
|
4 |
803103152 |
直通接头 |
Adapter |
1 |
I28LG1ED |
|
5 |
803374586 |
直通接头 |
Adapter |
1 |
I20SG1ED |
|
6 |
803167930 |
直通接头 |
Adapter |
1 |
I15LG1/2ED |
注：XZ680A 水平定向钻液压系统备件图册。
|

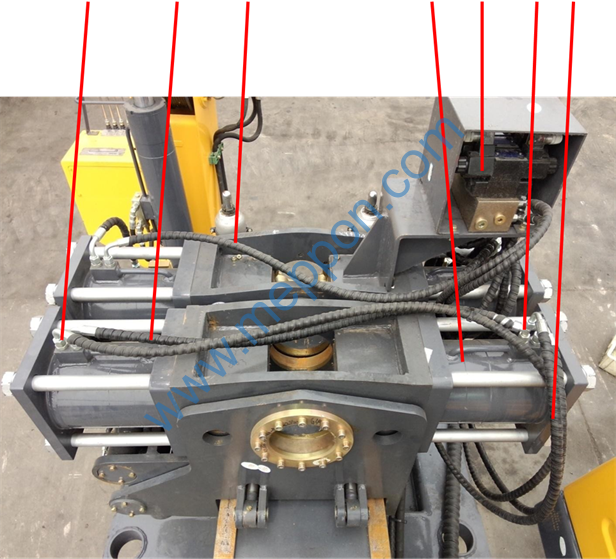

425802384 液压系统 Hydraulic System |
|
|
|
序号 |
物料代码 |
名称 |
数量 |
备注 |
|
|
No. |
Part Number |
Part Name |
Q’ty |
Remark |
|
|
1 |
803164542 |
接头 |
Adapter |
8 |
I12LM18×1.5ED |
|
2 |
803377995 |
软管总成 |
Hose |
1 |
N381HAHF121206-1050-SHT |
|
3 |
803385240 |
软管总成 |
Hose |
1 |
N381HAHF121206-1150-SHT |
|
4 |
803078001 |
油缸 |
Cylinder |
4 |
|
|
5 |
803003936 |
电磁阀 |
Valve |
1 |
|
|
6 |
803377863 |
三通接头 |
Tee |
5 |
YL12L |
|
7 |
803385242 |
软管总成 |
Hose |
1 |
N381HAHF121206-1800-SHT |
注：XZ680A 水平定向钻液压系统备件图册。
425802384 液压系统 Hydraulic System

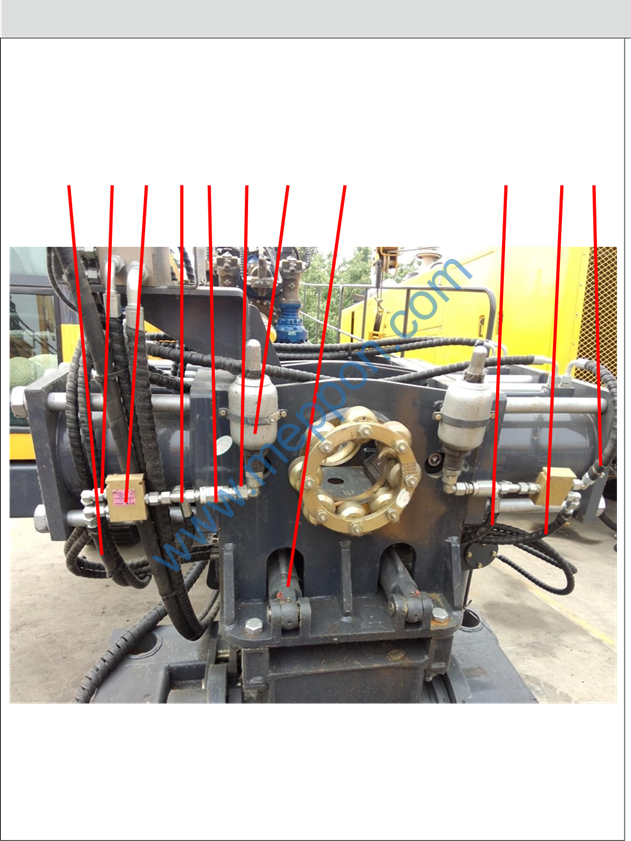

1 2 3 4,5 6 7 8 9 10 11 12
|
425802384 液压系统 Hydraulic System |
||||
|
序号 No. |
物料代码 Part Number |
名称 Part Name |
数量 Q’ty |
备注 Remark |
|
1 |
803383961 |
软管总成 |
Hose |
1 |
N381HAHF121206-1600-SHT |
|
2 |
803190731 |
直角组合接 |
Elbow |
4 |
LH12L |
|
3 |
803077711 |
分流阀 |
Valve |
2 |
|
|
4 |
803377863 |
三通组合接 |
Tee |
2 |
YL12L |
|
5 |
803376059 |
软管总成 |
Hose |
1 |
N381HAHF121206-1000-SHT |
|
6 |
803074374 |
阀 |
Valve |
2 |
|
|
7 |
803375317 |
接头 |
Adapter |
2 |
IH15LM27×2ED |
|
8 |
803271201 |
蓄能器 |
Energy |
2 |
|
|
9 |
803077849 |
油缸 |
Cylinder |
2 |
|
|
10 |
803383961 |
软管总成 |
Hose |
1 |
N381HAHF121206-1600-SHT |
|
11 |
803383961 |
软管总成 |
Hose |
1 |
N381HAHF121206-1600-SHT |
|
12 |
803191649 |
软管总成 |
Hose |
1 |
N381HAHF121206-2700-STH |
|

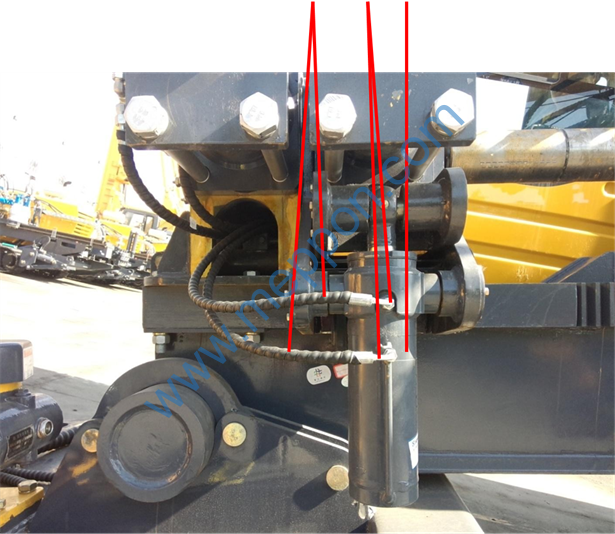

425802384 液压系统 Hydraulic System |
|
|
|
序号 |
物料代码 |
名称 |
数量 |
备注 |
|
|
No. |
Part Number |
Part Name |
Q’ty |
Remark |
|
|
1 |
803383441 |
软管总成 |
Hose |
2 |
N381HAHF080804-2400-SHT |
|
2 |
803164277 |
直通接头 |
Adapter |
2 |
I08LM12×1.5ED |
|
3 |
803077848 |
油缸 |
Cylinder |
1 |
|
425802384 液压系统 Hydraulic System |
|

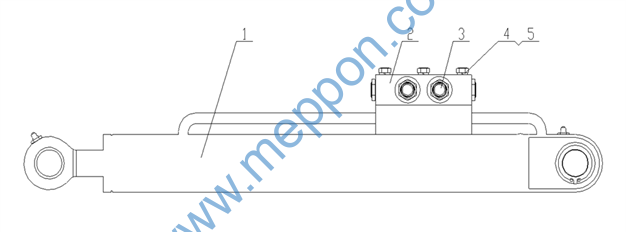

虎钳阀 Clamp Valve（在虎钳上 on the Clamp） |
注：XZ680A 水平定向钻机液压系统备件图册。
|
序号 |
物料代码 |
名称 |
数量 |
备注 |
|
|
No. |
Part Number |
Part Name |
Q’ty |
Remark |
|
|
1 |
803164277 |
直通接头 |
Adapter |
2 |
I08LM12×1.5ED |
|
2 |
803167941 |
接头 |
Adapter |
6 |
I12LM16×1.5ED |
|
3 |
805300010 |
垫圈 8 |
Washer |
2 |
GB/T93 |
|
4 |
805000018 |
螺栓 M8 |
Bolt |
2 |
GB/T5783 |
|
5 |
803164599 |
接头 |
Adapter |
1 |
I18LM22×1.5ED |
|
6 |
803601023 |
接头 |
Adapter |
1 |
I15LM18×1.5ED |
|
7 |
803003936 |
电磁阀 |
Valve |
1 |
|
425802384 液压系统 Hydraulic System |
|

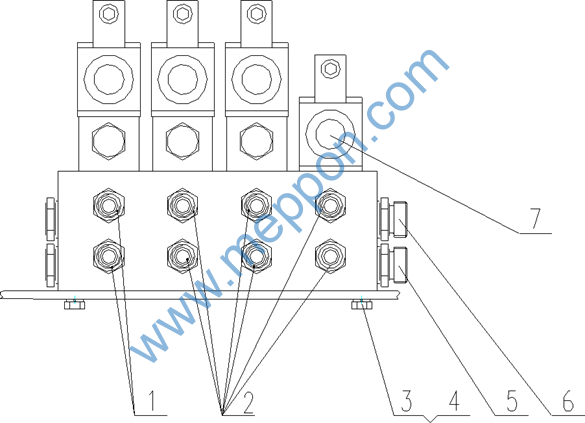

电磁阀 Solenoid Valve（机棚内 in the Engine Hood&Covers）
|
425802384 液压系统 Hydraulic System
|
序号 |
物料代码 |
名称 |
数量 |
备注 |
|
|
No. |
Part Number |
Part Name |
Q’ty |
Remark |
|
|

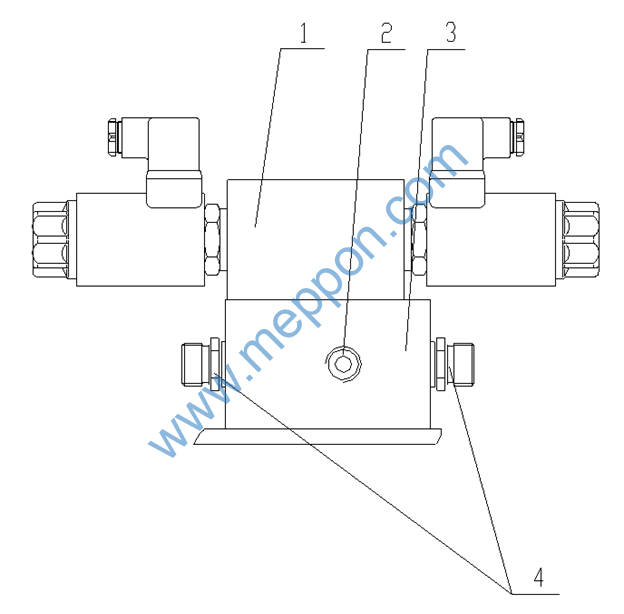

1 |
803003936 |
电磁换向阀 |
Valve |
1 |
|
|
2 |
803601028 |
接头 |
Adapter |
2 |
I15LM14×1.5ED |
|
3 |
425500468 |
阀块 |
Valve Block |
1 |
|
|
4 |
803166758 |
直通接头 |
Adapter |
2 |
I12LM14×1.5ED |
|
425802384 液压系统 Hydraulic System |
|
|
