序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

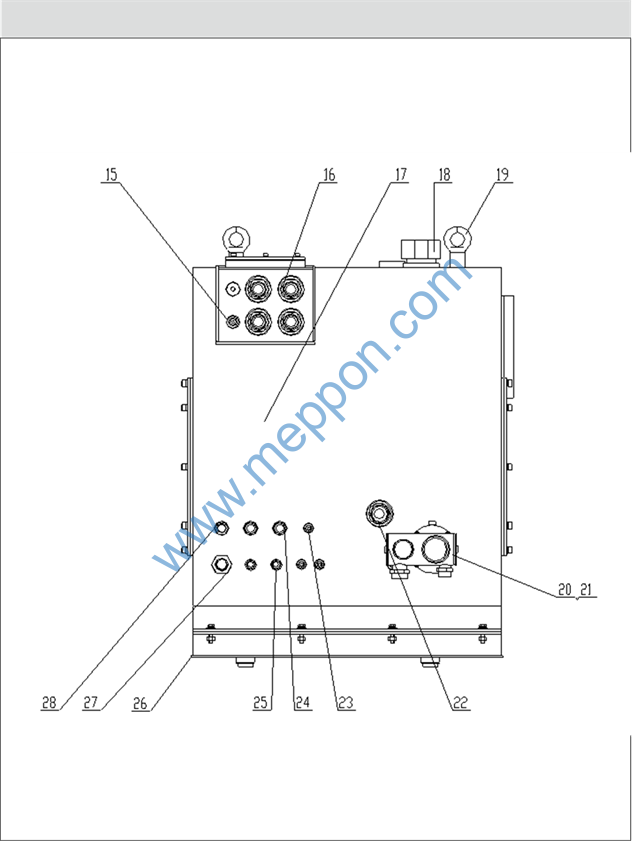

15

803192111

油堵

Cap

3

DTM14×1.5ED

16

803374333

接头

Adapter

4

I35LM48×2ED

17

803190074

回油过滤器

Filter

2

18

803190357

空气滤清器

Baeather Filter

1

19

805100447

螺钉 M20

Bolt

2

GB/T825

20

425802353

吸油管

Hose

1

21

425101630

橡胶垫

Rubber Casing

2

22

803374307

接头

Adapter

1

I42LM48×2ED

23

803190674

直通接头

Adapter

3

I10LM14×1.5ED

24

803190778

直通接头

Adapter

2

I18LM26×1.5ED

25

803378151

接头

Adapter

2

I15LM18×1.5ED

26

425802358

油箱体

Tank Body

1

27

803191068

直通接头

Adapter

1

I28LM42×2ED

28

803167927

接头

Adapter

1

I28LM26×1.5ED

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

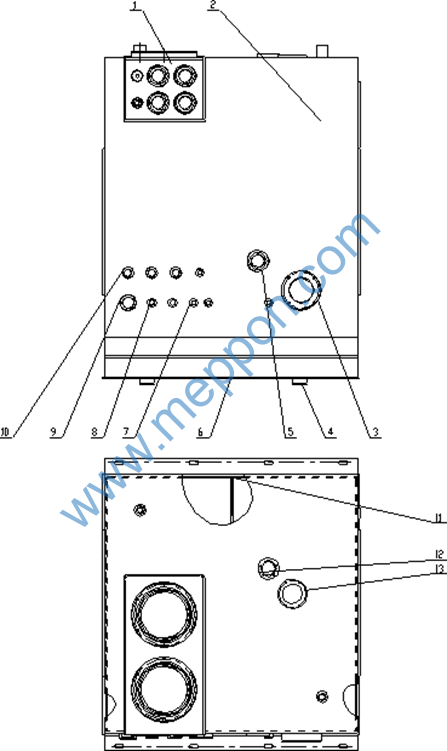

1

426101818

油箱体

1

2

425802359

两面板

Plate

1

3

425101631

吸油接头

Adapter

1

4

425100448

放油接头

Adapter

2

5

426301489

接头

Adapter

1

6

426101820

底板

Plate

1

7

426301476

接头

Adapter

4

8

426100546

接头

Adapter

2

9

426301475

接头

Adapter

1

10

426100545

接头

Adapter

3

11

426101823

隔板

Plate

1

12

426301270

法兰

Flange Fitting

1

13

426301269

法兰

Flange Fitting

1

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

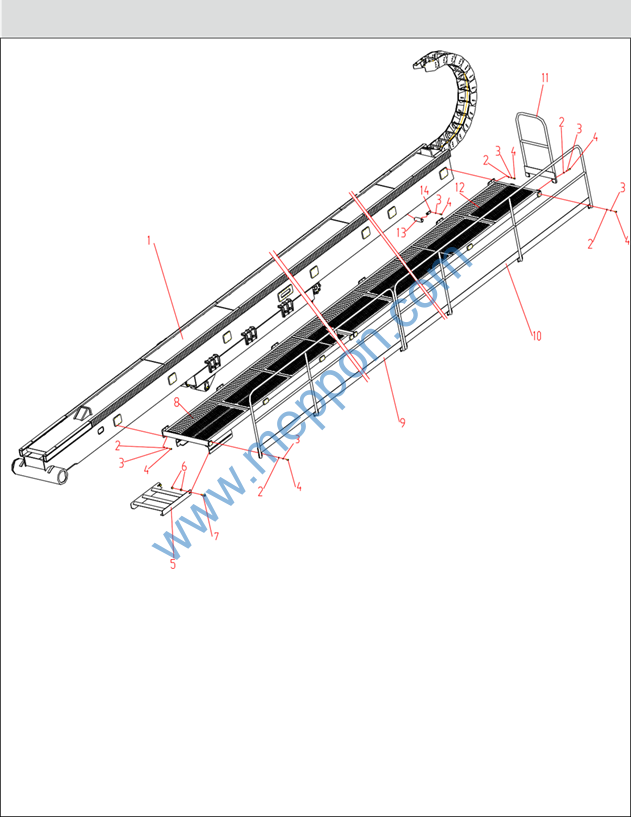

1

425801821

钻架体

Drill Frame

1

2

805300017

垫圈 10

Washer

82

GB/T97.1

3

805300014

垫圈 10

Washer

84

GB/T93

4

805000727

螺栓 M10×25

Bolt

84

GB/T5783

5

425801913

爬梯

Ladder

1

6

805200051

螺母 M16

Nut

4

GB/T6170

7

805000164

螺栓 M16×55

Bolt

2

GB/T6170

8

425801917

踏板一

Footstep

1

9

425801898

护栏一

Guard bar

1

10

425801905

护栏二

Guard bar

1

11

425801909

护栏三

Guard bar

1

12

425801928

踏板二

Footstep

1

13

425801951

油缸销二

Shaft

1

14

425801952

挡板

Baffle

1

425801820 钻架 Drill Frame

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

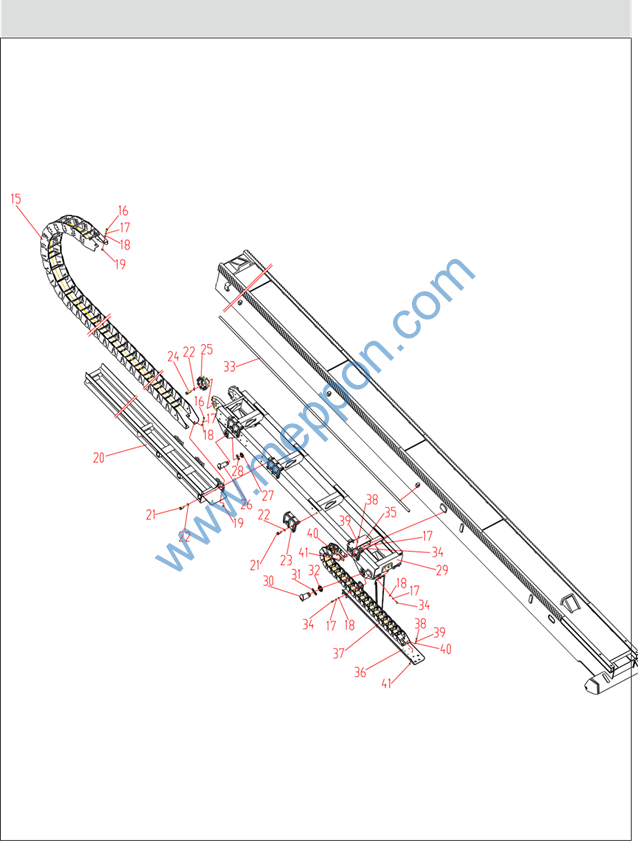

15

800354593

拖链    Hose Carrier

1

16

805000048

螺栓 M12×35    Bolt

8

GB/T5783

17

805300018

垫圈 12    Washer

19

GB/T93

18

805300020

垫圈 12    Washer

8

GB/T97.1

19

805203629

螺母 M12    Nut

8

GB/T6170

20

425801886

拖链托架    Hose Carrier Support

1

21

805000144

螺栓 M20×45    Bolt

28

GB/T5783

22

805300023

垫圈 20    Washer

44

GB/T93

23

425801882

钩板    Hook

8

24

805000145

螺栓 M20×60    Bolt

16

GB/T5783

25

425801950

油缸销一    Shaft

2

26

425801947

后销轴    Shaft

2

27

805238669

螺母 M45×1.5    Nut

2

GB/T812

28

805300095

垫圈 45    Washer

2

GB/T858

29

425801858

滑架    Slip Support

1

30

425801944

前销轴    Shaft

2

31

805300149

垫圈 56    Washer

2

GB/T858

32

805200232

螺母 M56×2    Nut

2

GB/T812

33

425801930

钢管φ 25×2-6000    Steel Piping

1

34

805000715

螺栓 M12×25    Bolt

11

GB/T5783

35

425801931

小拖链支架一    Hose Carrier Support

1

36

425801934

小拖链支架二    Hose Carrier Support

1

37

800352908

拖链    Hose Carrier

1

38

805000020

螺栓 M8×30    Bolt

8

GB/T5783

39

805300010

垫圈 8    Washer

8

GB/T93

40

805300069

垫圈 8    Washer

8

GB/T97.1

41

805200045

螺母 M8    Nut

8

GB/T6170

425803107 控制箱总成 Control Cabinet

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

805104262

螺钉 M4×15

Bolt

4

GB/T70.1

2

803608769

保险丝盒

Fuse Box

1

BX20111

3

859982222

保险丝盒

Fuse Box

1

8JD005993-002

4

803743133

行线槽

Line Trough

1

PXC1-35/50

5

803602492

继电器

Relay

2

PLC-RSC-24DC/21

6

803680737

29 针插头

29 Pin Plug

3

HD36-24-29PE

7

803677517

接线端子

Terminals

35

STTB1.5

8

803742531

GPS 终端

GPS Terminal

1

Q9D-680A

9

803741961

保险丝盒

Fuse Box

1

BX2022
