425802220 右操作板总成 Right Control Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

803611872

控制手柄

Control Handle

1

MCH22BD6464

2

803612795

钥匙开关

Key Switch

1

JK406C

3

803271208

电位计

Potentiometer

1

RVQ24YN03-25F-B502

4

803668240

翘板开关

Switch

3

JK992-057

5

803681016

翘板开关

Switch

1

JK992-006

6

803681015

翘板开关

Switch

1

JK992-032

7

819900393

盖板

Cover Board

2

8SQZ.311.000

序号

物料代码

名称

数量

备注

No.

PartNumber

Part Name

Q’ty

Remark

1

803740596

收放机

Radio

1

TK-35

2

801968732

指示灯

Light

7

8SQZ.359.001

3

801968734

双灯指示板

Sign Plate

4

8SQZ.359.004

4

803108464

油压过滤标志板

Sign Plate

1

8SQZ.867.006

5

801900497

油温报警标志板

Sign Plate

1

8SQZ.867.006

6

801900494

水温报警标志板

Sign Plate

1

8SQZ.867.006

7

803611872

控制手柄

Control Handle

1

MCH22BD6464

8

801900394

标志板

Sign Plate

1

8SQZ.867.006

9

801970054

液压油位低标志

Sign Plate

1

8SQZ.867.006

10

803543238

预热指示标志板

Sign Plate

1

8SQZ.867.006

11

801901008

充电指示灯标志

Sign Plate

1

8SQZ.867.006

12    801906618

机油压力过低指

Sign Plate    1    8SQZ.867.006

425802210 仪表板总成 Instruments Panel

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

803544929

压力表(M20X1.5)

Pressure Gauge

1

CPG10000250-07-P-M08

2

803544930

压力表(1/2 管接头)

Pressure Gauge

1

CPG10000600-07-P-B08

3

803544932

压力表(1/2 管接头)

Pressure Gauge

1

CPG10000400-07-P-B08

4

803271208

电位计

Potentiometer

2

RVQ24YN03-25F-B502

5

803545458

燃油表

Fuel Gauge

1

301040001

6

803545487

转速小时表(127 齿)

SpeedTimeWatch

1

ZS258A4

7

803500313

机油压力表

Pressure Gauge

1

350 040 017

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

819900393

盖板    Cover Board

2

8SQZ.311.000

2

803668240

翘板开关    Switch

2

JK992-057

3

803668241

翘板开关    Switch

1

JK992-009

4

803676831

翘板开关    Switch

1

JK992-047

5

803681016

翘板开关    Switch

1

JK992-006

6

803681018

翘板开关    Switch

2

JK992-148

7

803500108

指示灯    Light

1

590-266

8

803681017

急停开关

Flameout Switch

Switch

1

XB2BS542C+ZB2BZ101C

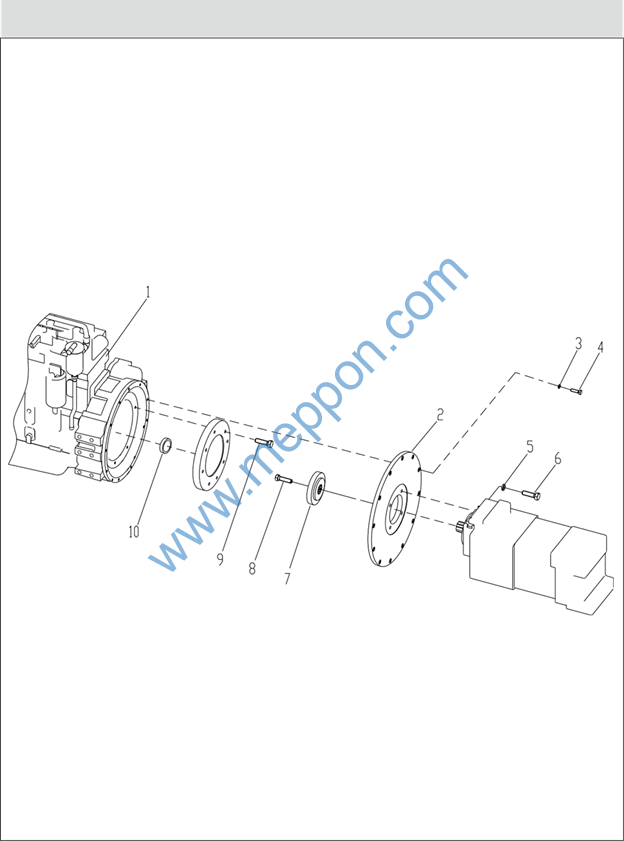

序号

物料代码

名称

数量

备注

No.

Part Number

Part

Name

Q’ty

Remark

1

800151943

发动机

Engine

1

2

426100503

法兰盘

Flange

1

3

805338260

垫圈 10

Washing Spring

12

GB/T93

4

805046238

螺栓 M10X40

Bolt

12

GB/T5783

5

805338321

垫圈 20

Washing Spring

4

GB/T93

6

805046589

螺栓 M20X45

Bolt

4

GB/T5783

7

800352889

弹性联轴器

Drive Coupling

1

8

805000026

螺钉 M16X45

Bolt

1

GB/T5783

9

805047520

螺栓

3/8-16UNC-2A×1.5“

Bolt

8

美制螺栓

10

426100502

挡板

Limit Block

1

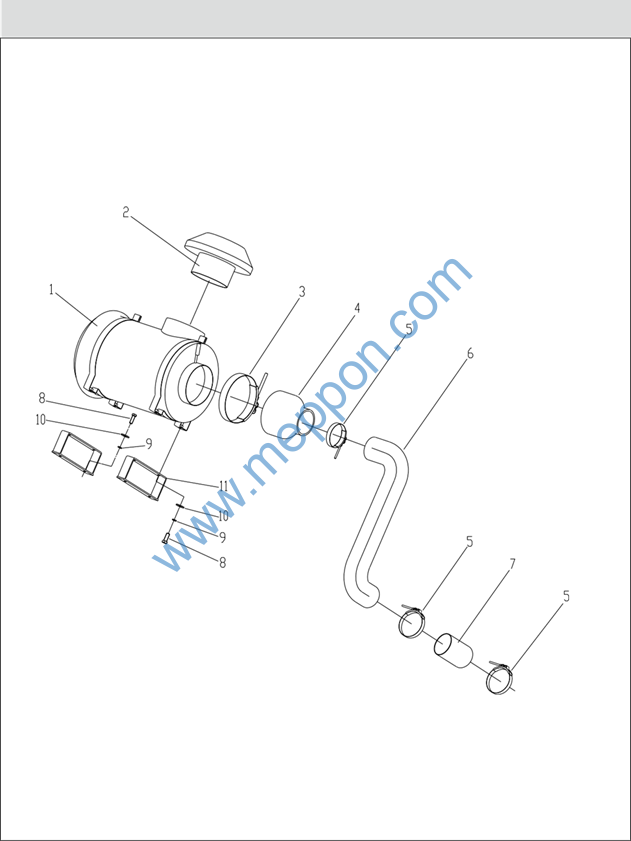

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

1

803374076

空滤器（不含防雨帽）

Air Filter

1

2

800151501

防雨帽

1

3

801969551

T 型抱箍φ 194

T- Clamp

1

4

426100498

进气过渡胶管一

Intake Tube

1

5

801969537

T 型抱箍φ 117

T- Clamp

3

6

425802147

进气管

Intake Tube

1

7

426100500

进气过渡胶管二

Intake Tube

1

8

805000048

螺栓 M12X35

Bolt

8

GB/T5783

9

805300018

垫圈 12

Spring Washing

8

GB/T93

10

805300020

垫圈 12

Washing

8

GB/T97.1

11

425802148

支架

Bracket

2
