序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

1

801969537

T 型抱箍φ 114.3    T Clamp

1

2

426100487

中冷过渡胶管一    Tube

1

3

801900258

T 型抱箍φ 101.6    T Clamp

7

4

426100488

中冷管一    Pipe

1

5

801969376

输水胶管φ 10×    Tube

1000-1 型

1

6

800151549

软管卡箍(φ 11-φ    Clamps

2

19)

7

426100489

中冷过渡胶管二    Tube

3

8

803076281

散热器    Radiator

1

9

801900254

T 型抱箍φ 70    T Clamp

4

10

426100492

水管过渡胶管    Tube

4

11

805801461

喉箍 d32    Hose Clamp

2

JB/T8870-1999

12

801969548

T 型抱箍φ 74    T Clamp

4

13

425800396

补水接头    Tie-In

1

14

426101594

上水管    Pipe

1

15

801969377

胶管 1-20×1300    Hose

1

HG/T2491

16

426100490

中冷管二    Pipe

1

17

805200045

螺母 M8    Nut

2

GB/T6170

18

805300010

垫圈 8    Spring Washing

2

GB/T93

19

805300117

垫圈 8    Washing

2

GB/T96.1

20

426101593

板    Plate

1

21

426100493

下水管    Hose

1

22

426101592

环箍    Clamps

1

23

805000020

螺栓 M8×30    Bolt

2

GB/T5783

24

805000092

螺栓 M16×80    Bolt

4

GB/T5783

25

805338577

垫圈 16    Washing

8

GB/T95

26

426100491

橡胶垫板    Rubber Board

2

27

805300011

垫圈 16    Spring Washing

4

GB/T93

28

805200051

螺母 M16    Nut

4

GB/T6170

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

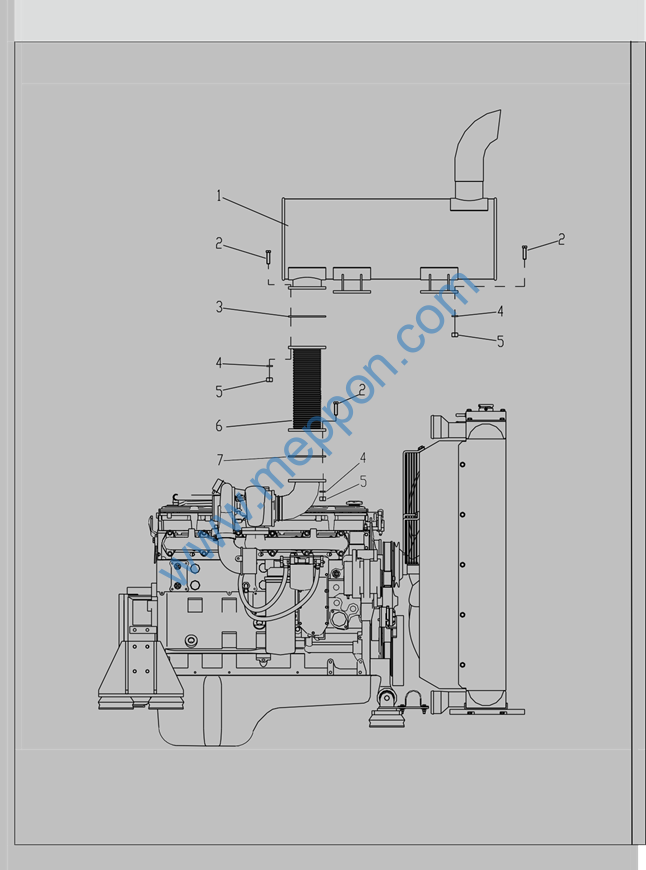

1

800151868

消声器    Muffler

1

2

805000014

螺栓 M12×    Bolt

16

GB/T5783

3

425800390

垫片    Gasket

1

4

805300018

垫圈 12    Spring Washing

16

GB/T93

5

805203629

螺母 M12    Nut

16

GB/T6170

6

800151869

G0006 排气    Exhaust Bellows

1

7

426100508

石棉垫    Gasket

1

序号

物料代码

名称

数量

备注

No.

Part Number

Part Name

Q’ty

Remark

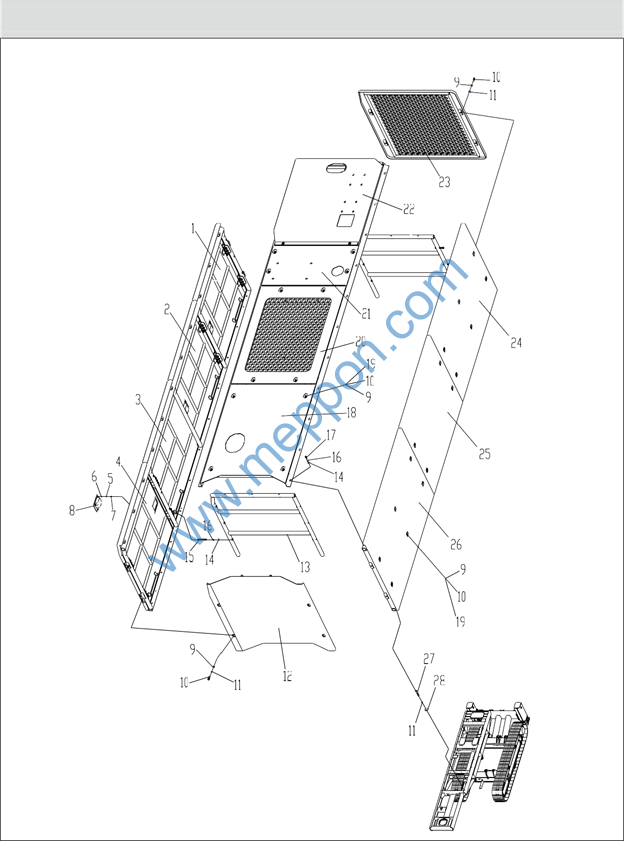

1

425802230

门一

Door

1

2

425802237

门二

Door

1

3

425802240

门三

Door

1

4

425802242

门四

Door

1

5

805300030

垫圈 6

Washer

12

GB/T93

6

805300029

垫圈 6

Washer

12

GB/T97.1

7

805200053

螺母 M6

Nut

4

GB/T6170

8

803077777

工程车锁

Lock

1

9

805300020

垫圈 12

Washer

24

GB/T97.1

10

805100184

螺钉 M12×20

Bolt

8

GB/T70.1

11

805300018

垫圈 12

Washer

60

GB/T93

12

425802321

前封板总成

Front envelop board

1

13

425802327

内支架

Inside frame

1

14

805300017

垫圈 10

Washer

40

GB/T97.1

15

805002013

螺栓 M10×90

Bolt

18

GB/T5783

16

805300014

垫圈 10

Washer

40

GB/T93

17

805000727

螺栓 M10×25

Bolt

22

GB/T5783

18

425802298

盖板

Cover plate

1

19

805100039

螺钉 M12×30

Bolt

14

GB/T70.1

20

425802293

盖板

Cover plate

1

21

425802286

盖板

Cover plate

1

22

425802281

盖板

Cover plate

1

23

425802315

后封板总成

Back envelop board

1

24

425802255

门板

Plate

1

25

425802262

门板

Plate

1

26

425802265

门板

Plate

1

27

805000373

螺栓 M12×80

Bolt

22

GB/T5783

28

805300113

垫圈 12

Washer

44

GB/T96.1

1

805000013

螺栓

M16×35

Bolt

2

GB/T5783

2

805200051

螺母

M16

Nut

4

GB/T6170

3

805000407

螺栓

M16×140

Bolt

4

GB/T5782

4

805200051

螺母

M16

Nut

4

GB/T6170

5

425803025

阀支架    Valve Holder

1

6

803165658

接头

Adapter

2

I35LM42×2ED

7    803192005    油口堵塞    Ports Clogged

1    DTM48×2ED

9

803192111

油口堵塞

Ports Clogged

1

DTM14×1.5ED

10

803374307

接头

Adapter

1

I42LM48×2ED

11

859982208

雷克缓冲器    Buffer    1    LKHCQ

12

805300104

垫圈 36    Washer    1    JB/T982

13

803375303

接头

Adapter

1

I42LG1.1/2ED

14

425100379

长接头

Adapter

1

15

803192142

油口堵塞

Ports Clogged

1

DTG1/2ED

16

425802192

泥浆泵支架

Mud Bracket

1

17

803076939

泥浆泵

Mud

1

BWF-600

18

805000620

螺栓 M18×60

Bolt

4

GB/T5783

19

805200070

螺母 M18

Nut

4

GB/T6170

20

803382619

软管总成

Hose

1

21

805300034

垫圈 24

Washer

16

GB/T93

23

803377285

油口堵塞

Ports Clogged

1

DTM20×1.5ED

24

803164277

接头

Adapter

1

I08LM12×1.5ED

25

803190730

直角组合接头    Straight    1    LH08L

26

803387877

软管总成

Hose

1

27

805801517

喉箍 d100

Worm Clamp

1

JB/T8870

28

425800301

PVC 钢丝软管

φ 76-8000

PVC Hose

1

φ 76-8000

29

803377643

快速接头

Adapter

1

TYPE:C3″

30

803377642

快速接头

Adapter

1

TYPE:F3″

31

803377647

异径外接头 3.1/2″×3″

Adapter

1

GB/T3289.24

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

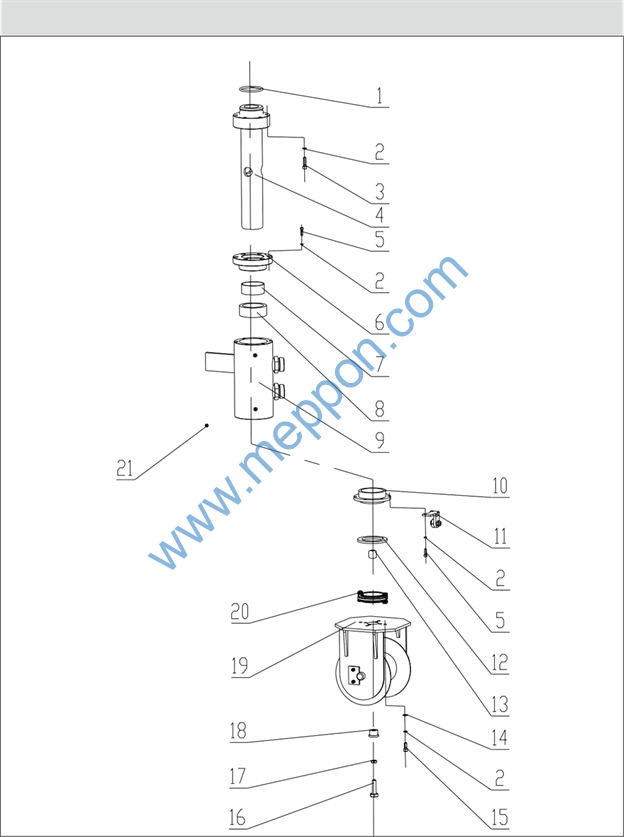

1

803377680

O 型圈 67×5.3

O-Ring

1

GB/T3452.1-2005

2

805300010

垫圈

8

Washer

2

GB/T93

3

805100118

螺钉

M8×40

Screw

6

GB/T70.1

4

425803357

芯轴

Core Axis

1

5

805100154

螺钉

M8×30

Screw

1

GB/T70.1

6

425803358

端盖

Cover

1

7

800553529

自润滑轴承

Axletree

2

SF-1 7030

8

803377681

V 型组合密封圈

Fours Sets Of V-Shaned

2

GB/T10708.1

9

425803359

壳体

Adjust Tab

1

10

425800305

端盖

Cover

1

11

425801250

电刷总成

Brush Assembly

1

12

425800306

绝缘挡环

Ring

1

13

425800303

橡胶球

Rubber Ball

1

14

805300069

垫圈 8

Washer

4

GB/T97.1-2002

15

805100064

螺钉 M8×20

Screw

4

GB/T70.1

16

425800294

内接头

Connector

1

17

805200069

螺母 M12

Nut

1

GB/T6172.1-2000

18

425800293

外接头

Connector

1

19

425801254

线盘总成

Reels

1

20

425801262

滑环总成

Slip Ring

1

21

801100340

油杯 M6×1

Cap

2

JB/T7940.1-1995

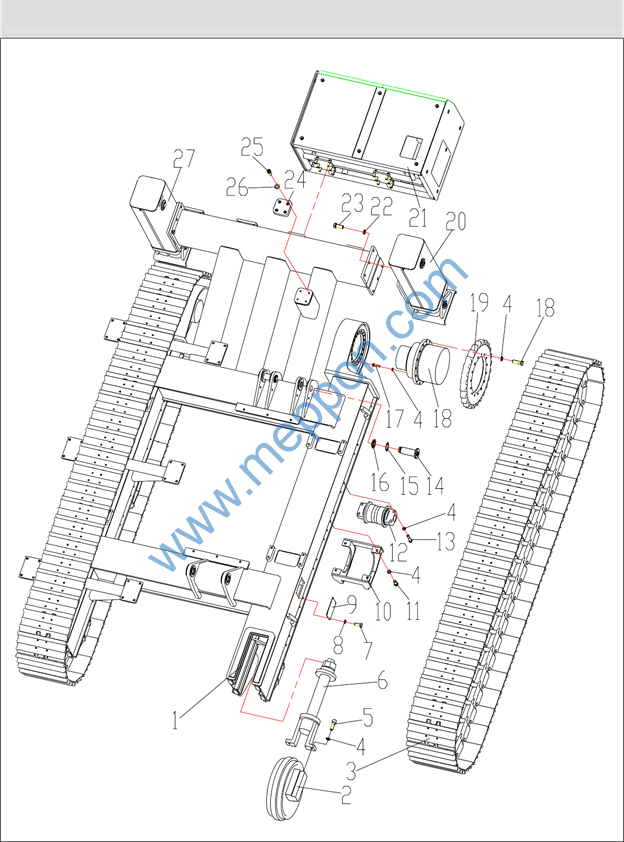

425802064

底盘总成

Chassis

序号

No.

物料代码

Part Number

名称

Part Name

数量

Q’ty

备注

Remark

1

425802065

车架

Main Frame

1

2

800352119

引导轮总成

Idler Rller

2

3

800352893

履带总成

Track

2

4

805338263

垫圈    16

Washer

154

GB/T93

5

805139947

螺钉 M16×45

Bolt

4

GB/T70.1-10.9

6

800352117

涨紧装置

Tension Dvice

2

7

805000018

螺栓 M8×20

Bolt

8

GB/T5783

8

805300010

垫圈    8

Washer

8

GB/T93

9

425802118

封板

Cover

2

10

425800123

夹轨器

Track Gide

2

11

805006289

螺栓 M16×35

Bolt

8

GB/T5783-10.9

12

800352116

支重轮总成

Track Rller

18

13

805006391

螺栓 M16×90

Bolt

72

GB/T5782-10.9

14

425101082

轴

Shaft

2

15

805300095

垫圈    45

Washer

2

GB/T858

16

805238669

螺母 M45×1.5

Nut

2

GB/T812

17

805046895

螺栓 M16×55

Bolt

70

GB/T5782-10.9

18

803011945

行走减速机

Planetary Garbox

2

19

800352894

驱动轮

Sprocket

2

20

425802119

左支腿

Outrigger Tube Left

1

21

426101625

阀支架总成

Bracket

1

22

805338321

垫圈    20

Washer

12

GB/T93

23

805046591

螺栓 M20×50

Bolt

12

GB/T5783-10.9

24

425802972

尼龙块

Nylon Bock

1

25

805100039

螺钉 M12×30

Bolt

4

GB/T70.1

26

805300020

垫圈    12

Washer

4

GB/T97.1

27

425802120

右支腿

Outrigger TubeRight

1
