26

Q/YC149-12

Уплотнительное кольцо

Sealing ring 12

2

EWP

27

K6000-1003123A

Рым–болт

Hook

1

28

Q1841020TF2

Болт

Bolt M10X20

2

29

K6000-1003502A

Прокладка подводящей

водяной трубки

Water deliver pipe gasket I

5

EWP

30

Q1841070TF2

Болт

Bolt M10X70

11

31

YC7-22

Заглушка

Push in cap 22

6

32

K6000-1003001A-W1

Прокладка головки блока

цилиндров

Cylinder head gasket

1

EWP

33

K6000-1003114

Штифт крепления головки блока

цилиндров

Cylinder head locating dowel

2

EWP

34

K1A00-1003171S12

Головка блока цилиндров

Cylinder head

1

35

K6000-1002K41

Промежуточная шестерня вала

распределительного

Cam shaft idle gear

1

36

K6000-1002K42

Втулка промежуточной шестерни

вала распределительного

Cam shaft idle gear bush

1

37

K6000-1002K01A

Ось промежуточной шестерни вала

распределительного

Cam shaft idle gear shaft

1

38

K6000-1002265

Шайба

Washer

3

39

Q218B1045TF2

Винт

Screw M10X45

40

K6100-1003136B

Задняя крышка

Rear cover

1

41

Q1841225TF2

Болт

Bolt M12X25

6

42

K6100-1003123

Задний рым–болт

Rear hook

1

43

K6000-1003172A

Направляющая клапана

Valve guide

24

44

YC7-50

Заглушка

Push in cap 50

6

45

K6000-1003113A

Корпус упорного подшипника вала

распределительного

Cam shaft thrust bearing shell

2

46

K6000-100317KA

Крышка подшипника вала

распределительного

Cam shaft bearing cap V

1

47

K6000-1003161

Седло нижней пружины клапана

Valve spring bottom seat

24

EWP

48

K6000-1003105

Уплотнение штока клапана

Valve stem seal

24

EWP

49

Q1841055TF2

Болт

Bolt M10X55

16

50

K6000-100317L

Штифт крепления

Locating dowel

18

EWP

51

K6000-1003106

Пружина клапана

Valve spring

24

EWP

52

K6000-1003109

Шпонка запорная клапана

Valve lock key

48

EWP

53

K6000-1003116

Седло верхней пружины клапана

Valve spring upper seat

24

EWP

54

150-1003043C

Уплотнительное кольцо

Seal ring

1

55

150-1003041F

Масляная крышка

Oil cap

1

56

K1A00-100317BS3

Шайба

Washer

6

57

K1A00-1003176S8

Втулка топливного инжектора

Fuel injector sleeve

6

58

K1A00-100317AS3

Резьбовая втулка

Screw sleeve

6

59

YC208-B02580F1

«O» кольцо

O ring2.65X25.8

12

EWP

60

K6000-100317J

Крышка подшипника вала

распределительного

Cam shaft bearing cap IV

1

61

K6000-1003115

Крышка подшипника вала

распределительного

Cam shaft bearing

12

EWP

62

K6000-100317H

Крышка подшипника вала

распределительного

Cam shaft bearing cap Ш

2

63

K6000-1014060

Сапун воздушной трубки (сварка)

Breather air pipe(welded)

1

64

YC7-35

Заглушка

Push in cap 35

6

65

K6000-100317G

Крышка подшипника вала

распределительного

Cam shaft bearing cap II

2

66

LN100-1003204

Шайба

Washer

6

67

Q1840815

Болт

Bolt M8X15

12

68

LN100-1003202A

Уплотнительное кольцо

Seal ring

6

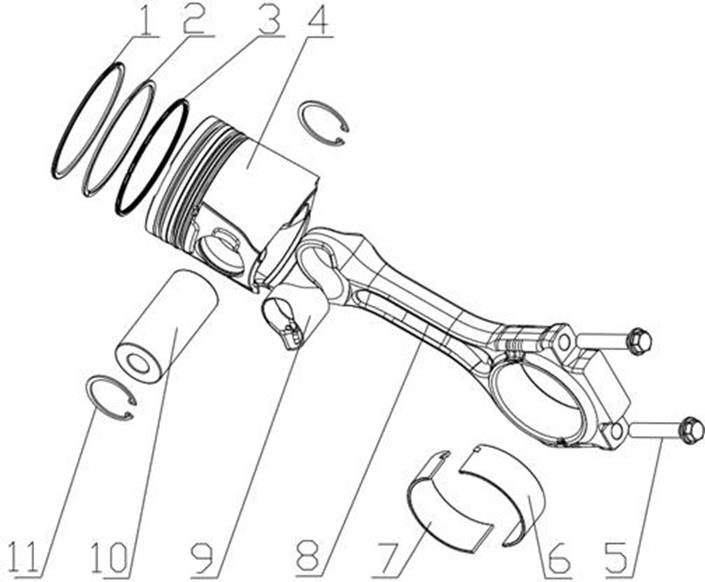

Item

№

Parts No. Обозначение

Наименование

Part Name

Qty Кол–во

Remark Примечание

l

K1A00-1004002SF1

Кольцо поршневое компрессионное

Air ring

6

EWP

2

K1A00-1004003SF1

Кольцо поршневое маслосъемное

Oil scraper ring

6

EWP

3

K1A00-1004100SF1

Кольцо поршневое

Oil ring parts

6

EWP

K6000-1004002A *

Поршневые кольца (комплект)

Piston ring assembly

EWP

4

K3B00-1004001SF12

Поршень

Piston

6

EWP

5

K6000-1004204

Болт

Bolt

12

EWP

6

K6000-1004007A

Вкладыш верхнего подшипника

Upper bearing shell

6

EWP

7

K6000-1004006A

Вкладыш нижнего подшипника

Bottom bearing shell

6

EWP

8

K3B00-1004201SF3

Шатун

Connecting rod shank

6

9

K3B00-1004202SF3

Втулка шатуна

Connecting rod bushing

6

10

K4B00-1004004SF1

Палец шатуна

Connecting rod pin

6

11

Q43042

Кольцо упорное

Retaining ring 42

12

EWP

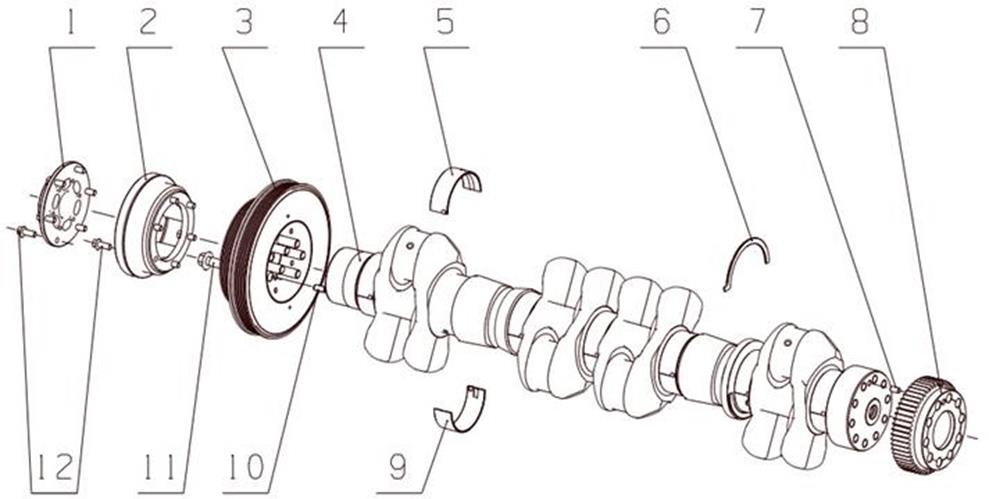

Item

№

Parts No. Обозначение

Наименование

Part Name

Qty Кол–во

Remark Примечание

l

K6100-1308205

Вал соединения вентилятора

Fan connecting shaft

l

2

K6100-1005016

Шкив ремня

Auxiliary belt pulley

l

3

K6000-1005240D

Гаситель крутильных колебаний

Silicone oil vibration damper parts

l

4

K3000-1005001SF2

Коленчатый вал

Crankshaft

l

5

K6000-1005005

Вкладыш верхнего коренного

подшипника

Upper main bearing shell

7

EWP

6

K6000-1005007A

Вкладыш упорного подшипника

Thrust bearing shell

4

EWP

7

YC24-B1022

Штифт

Pin 10X22

1

EWP

8

K6500-1005002A

Шестерня коленчатого вала

Crankshaft timing gear

1

9

K6000-1005006

Вкладыш нижнего коренного

подшипника

Bottom main bearing shell

7

EWP

10

YC24-B1018

Штифт

Pin 10X18

1

EWP

11

K6000-1005014A

Болт шкива ремня

Belt pulley bolt

6

EWP

12

Q1841025TF2

Болт

Bolt M10X25

12

Item

№

Parts No. Обозначение

Наименование

Part Name

Qty Кол–во

Remark Примечание

l

Q1841030TF2

Болт

Bolt M10X30

4

2

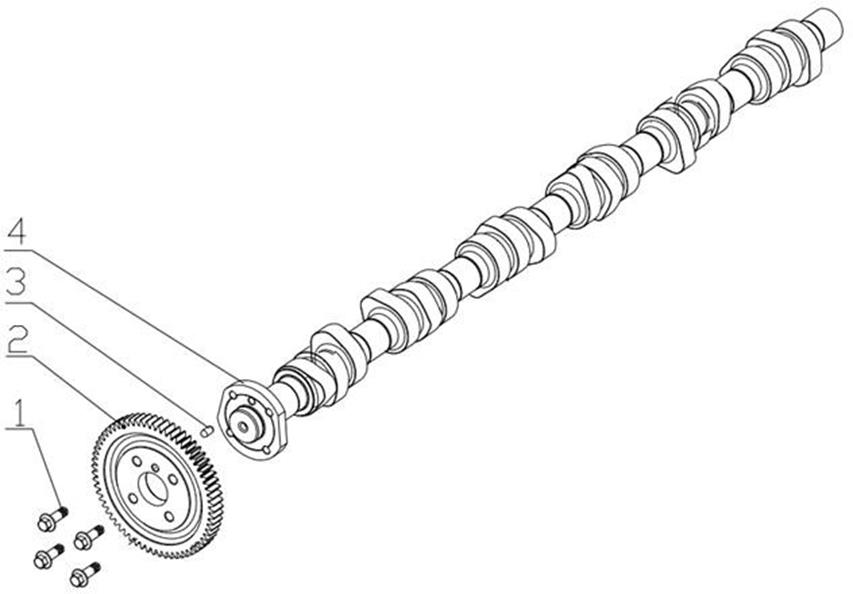

K6000-1006002

Шестерня вала распределительного

Camshaft timing gear

1

3

M3400-1006013

Штифт

Pin

1

EWP

4

K1A00-1006001SF1

Вал распределительный

Camshaft

1

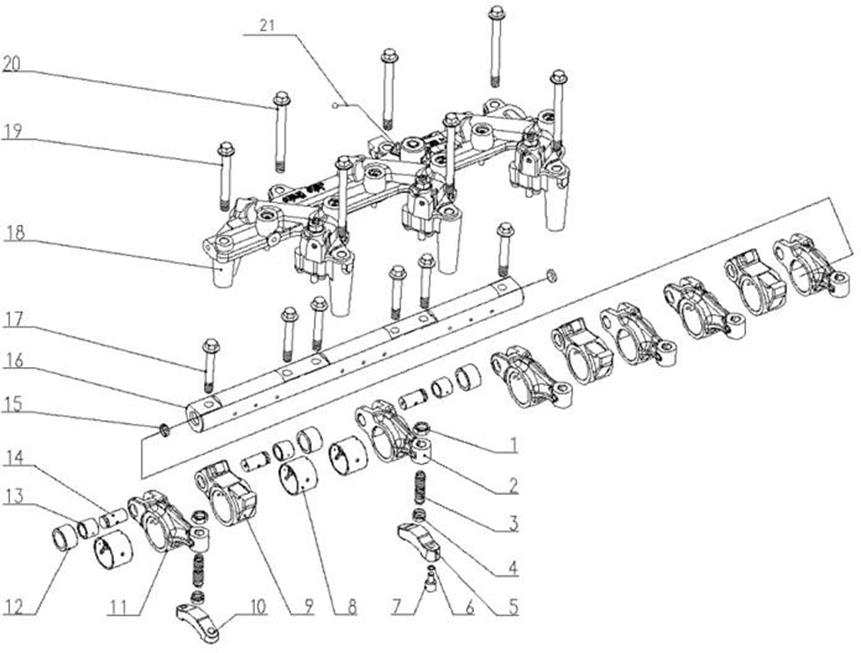

Item

№

Parts No. Обозначение

Наименование

Part Name

Qty Кол–во

Remark Примечание

1

150-1007042

Контргайка

Lock nut

12

2

K6000-1007153A

Коромысло выпускного клапана

Exhaust rocker arm

6

3

K6000-1007141

Регулировочный винт

Adjust screw

12

4

K6000-1007172A

Направляющая втулка

Elephant foot

12

5

K6100-1007027

Фиксатор выпускного клапана

Exhaust valve bridge

6

6

K6000-1007006

Стопорное кольцо

Retaining ring

6

7

K6000-1007029

Колпачок клапана

Valve cap

6

8

K6000-1007144A

Втулка коромысла

Rocker bushing

18

9

K6100-1007743

Тормоз–коромысло

Brake rocker arm

6

10

K6000-1007028A

Фиксатор впускного клапана

Intake valve bridge

6

11

K6000-1007143A

Коромысло впускного клапана

Intake rocker arm

6

12

K6000-1007341A

Внешний ролик

Outer roller

18

13

K6000-1007343

Внутренний ролик

Inner roller

18

14

K6000-1007342A

Ось роликов

Roller shaft

18

15

Q72216

Заглушка

Push in cap 16

2

16

K6000-1007101

Ось коромысла

Rocker shaft

1

17

Q1841070TF2

Болт

Bolt M10X70

12

18

K6100-1007740

Моторный тормоз

Engine brake

2

19

Q1841090TF2

Болт

Bolt M10X90

2

20

Q18410110TF2

Болт

Bolt M10X110

12

21

K4C00-1007405SF1

Провод управления моторным

тормозом

Engine brake control line

1
