序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

23

4130703996

绿色指示灯AD11-12/20-AGE G DC12V

Green indicator

Y

4

24

4130703602

输入输出模块IO-CORE

Io-core

Y

1

25

4130703605

终端固定件EW35

Terminal fastener ew35

Y

2

26

4130703604

稳压模块URB2405YMD-6WR3A4S

Voltage regulator module urb2405ymd-6wr3a4s

Y

1

27

4130704148

短接件ZQV 2.5/4

Shorting piece

Y

1

28

4130703618

接线端子ZDU2.5/2AN

Connecting terminal zdu2.5/2an

Y

21

29

4130704152

短接件ZQV2.5/5

Connect part

Y

1

30

4130703617-001

线槽50*25*600

Wire cage

Y

1

31

25330009841

左手柄总成

Left joystick assembly

N

2

32

4130703609

短接件ZQV 2.5/2

Short-circuit connector zqv 2.5/2

Y

4

33

4015010289

垫圈GB96.1-8flZnyc-480

Washer gb96.1-8flznyc-480

Y

8

34

4011010743

螺栓GB5783-M8*25flZnyc-8.8-480

Bolt gb5783-m8*25flznyc-8.8-480

Y

4

35

4013010291

螺母GB6170-M8flZnyc-8-480

Nut gb6170-m8flznyc-8-480

Y

4

36

25330011531

上控箱面膜保护膜

Protective film

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

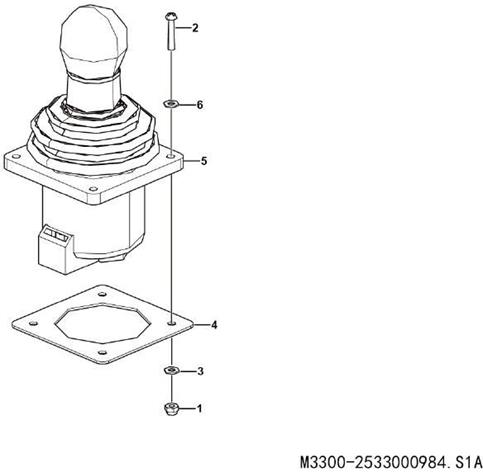

1

4013010360

螺母GB889.1-M4flZnyc-8-480

Nut gb889.1-m4flznyc-8-480

Y

4

2

4014010121

螺钉GB818-M4*20flZnyc-4.8-480

Screw gb818-m4*20flznyc-4.8-480

Y

4

3

4015010290

垫圈GB97.1-4flZnyc-480

Washer gb97.1-4flznyc-480

Y

8

4

4130703986

益升华垫片0050150001VR

Washer

Y

1

5

4130702530

双轴比例手柄 JS1000-XY-A-SNNN-TK01

Double-axis proportional handle js1000-xy-a-snnn-tk01

Y

1

6

25330009871

胶垫

Rubber gasket

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

1

4013010360

螺母GB889.1-M4flZnyc-8-480

Nut gb889.1-m4flznyc-8-480

Y

4

2

4014010121

螺钉GB818-M4*20flZnyc-4.8-480

Screw gb818-m4*20flznyc-4.8-480

Y

4

3

4015010290

垫圈GB97.1-4flZnyc-480

Washer gb97.1-4flznyc-480

Y

8

4

25330009871

胶垫

Rubber gasket

Y

1

5    4130702529    单轴带按键比例手柄 JS1000-NY-A-SNNN-TLSW Single-axis proportional handle with buttons    Y    1

js1000-ny-a-snnn-tlsw

6

4130703986

益升华垫片0050150001VR

Washer

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

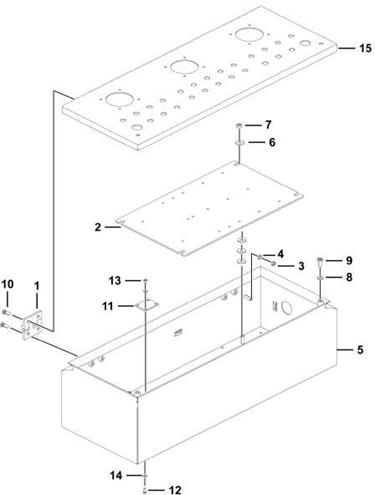

1

4190706938

益升华不锈钢合页099404E

Hinge

Y

2

2

25310012781

T20J/T22J/T26J/T28J上控器件安装板

Plate

Y

1

3

4013000028

螺母GB6170-M6EpZn-8

Nut gb6170-m6epzn-8

Y

2

4

4015000207

垫圈GB97.1-6EpZn-300HV

Washer gb97.1-6epzn-300hv

Y

2

5

25310014142

上控箱下箱体焊合

Plate

Y

1

6

4015010296

垫圈GB96.1-6flZnyc-480

Washer gb96.1-6flznyc-480

Y

16

7

4013010293

螺母GB6170-M6flZnyc-8-480

Nut gb6170-m6flznyc-8-480

Y

4

8

25310014151

橡胶垫

Bushing

Y

2

9

25310014661

M6*16十字家具螺钉

Screw-m5*16furniture

Y

2

10

4011011158

螺钉GB819.1-M6*16flZnyc-4.8

Screw gb819.1-m6*16flznyc-4.8

Y

8

11

25310014431

安装封板

Mounting sealing plate

Y

2

12

4014010125

螺钉GB818-M4*10flZnyc-4.8-480

Screw gb818-m4*10flznyc-4.8-480

Y

8

13

4013010304

螺母GB6170-M4flZnyc-8-480

Nut gb6170-m4flznyc-8-480

Y

8

14

4015010290

垫圈GB97.1-4flZnyc-480

Washer gb97.1-4flznyc-480

Y

16

15

25330011061

上控箱焊接盖板

Upper control tank welding cover plate

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

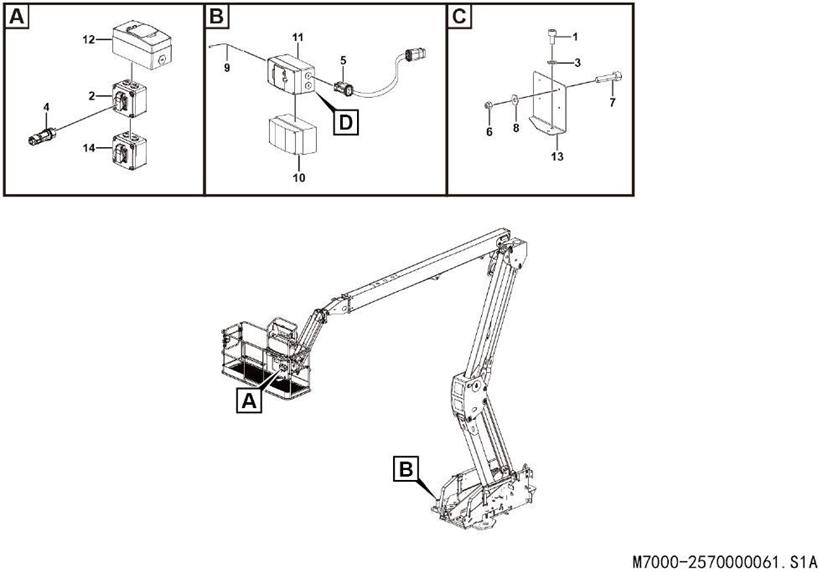

1

4014010246

螺钉GB70.1-M8*20flZnyc-8.8-480

Screw gb70.1-m8*20flznyc-8.8-480

Y

2

2

4130701800

插座11331

Socket 11331

Y

1

3

4015010280

垫圈GB97.1-8flZnyc-480

Washer gb97.1-8flznyc-480

Y

2

4

4130701799

插头10754

Plug 10754

Y

1

5

25330010571

欧标插头电源线

Plug power cord ce

Y

1

6

4013010305

螺母GB889.1-M5flZnyc-8-480

Nut gb889.1-m5flznyc-8-480

Y

8

7

4014010122

螺钉GB70.1-M5*20flZnyc-8.8-480

Screw gb70.1-m5*20flznyc-8.8-480

Y

8

8

4015010345

垫圈GB96.1-5flZnyc-480

Washer gb96.1-5flznyc-480

Y

8

9

25700000621

平台电源线

Wire

Y

1

10

4130701803

保险盒56CB1-4N

Fuse box 56cb1-4n

Y

1

11

4130701801

断路器IC65N

Circuit breaker ic65n

Y

1

12

4130701802

剩余电流动作保护附件Vigi iC65

Residual current operated protective accessory vigi ic65

Y

1

13

25310021281

断路器安装板

Plate

Y

1

14

4130701806

插座盒56JB1

Socket box 56jb1

Y

1
