LONKING CDM1165 CDM1185 CDM1220 MOTOR GRADER PARTS CATALOG 07

Figure 26 Rear Axle Mountings (CDM1165, CDM1185)
|
Fig.26 |
后桥联接(六) Rear Axle Mountings (Ⅵ) (CDM1165, CDM1185) |
|||||
|
Item |
Parts number |
Chinese description |
English description |
Specification |
Qty |
Used No. |
|
1 |
JC-A-S.M-01 |
销轴 |
Pin shaft |
4 |
||
|
2 |
LS5783 |
螺栓 |
Blot |
M10X35 |
12 |
|
|
3 |
LM6172 |
螺母 |
Nut |
M10 |
12 |
|
|
4 |
JC-A-S.M-02 |
夹钳体 |
Caliper |
1 |
||
|
5 |
JC-A-S.M-03 |
放气嘴 |
Air bleed nozzle |
2 |
||
|
6 |
JC-A-S.M-04 |
活塞 |
Piston |
4 |
||
|
7 |
JC-A-S.M-05 |
矩形圈 |
Rectangle ring |
4 |
||
|
8 |
JC-A-S.M-06 |
防尘罩 |
Dust cover |
4 |
||
|
9 |
JC-A-S.M-07 |
摩擦片组合 |
Friction plate |
2 |
||
|
10 |
JC-A-S.M-08 |
O 型圈 |
O-ring |
75X3.1 |
2 |
|
|
11 |
JC-A-S.M-09 |
封油盖 |
Oil seal cover |
1 |
||
|
12 |
DQ93 |
垫圈10 |
Washer |
8 |
||
|
13 |
JC-A-S.M-10 |
进油盖 |
Oil inlet cover |
1 |
||
27. 工作装置(一)Rear Axle Mountings (Ⅰ)(CDM1165, CDM1185, CDM1220)

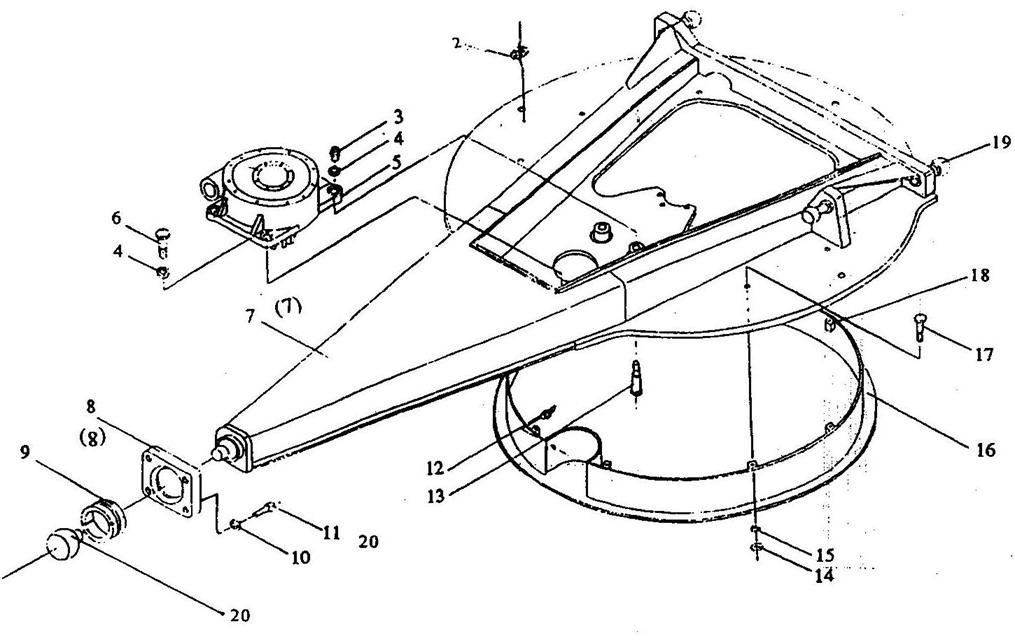

Figure 27 Rear Axle Mountings (Ⅰ) (CDM1165, CDM1185, CDM1220)
|
Fig.27 |
工作装置(一)Rear Axle Mountings (Ⅰ) (CDM1165, CDM1185, CDM1220) |
|||||
|
Item |
Parts number |
Chinese description |
English description |
Specification |
Qty |
Used No. |
|
1 |
JC-A-S.M-01 |
销轴 |
Pin shaft |
4 |
||
|
2 |
02-0200-01-00 |
盖 |
Cover |
3 |
||
|
3 |
GB1337-77 |
螺母 |
Nut |
M24X1.5 |
2 |
|
|
4 |
GB97.2-8.5 |
垫圈 |
Washer |
24 |
6 |
|
|
5 |
08-0250-00-00 |
蜗轮箱 |
Turbine tank |
1 |
||
|
6 |
GB5782-86 |
螺栓 |
Bolt |
M24X85-8.8 |
2 |
|
|
7 |
02-0210-00-00 |
牵引架 |
Tracking bracket |
1 |
||
|
8 |
01-0200-01-00 |
座板 |
Seat board |
1 |
||
|
9 |
01-0200-02-00 |
关节轴承外环 |
Joint bearing out ring |
1 |
||
|
10 |
GB93-87 |
垫圈 |
Washer |
24 |
4 |
|
|
11 |
GB70-85 |
螺钉 |
Screw |
M24X50-Q8.8 |
4 |
|
|
12 |
GB1153-89 |
油杯 |
Oil cup |
M8X1-45° |
1 |
|
|
13 |
GB27-88 |
螺栓 |
Bolt |
M24X1.5Xm6X120 |
2 |
8.8 |
|
14 |
GB6170-86 |
螺母 |
Nut |
M10 |
7 |
8 |
|
15 |
GB97.2-85 |
垫圈 |
Washer |
10 |
16 |
|
|
16 |
08-0240-00-00 |
护板 |
Guard board |
1 |
||
|
17 |
GB70-85 |
螺栓 |
Bolt |
M10X60 |
9 |
8.8 |
|
18 |
08-0240-03-00 |
方钢 |
Steel |
9 |
||
|
19 |
01-0220-19-00 |
球头销 |
Pin |
3 |
||
|
20 |
01-0220-07-00 |
球头销 |
Pin |
1 |
||

28. 工作装置(二)Rear Axle Mountings (Ⅱ)(CDM1165, CDM1185, CDM1220)

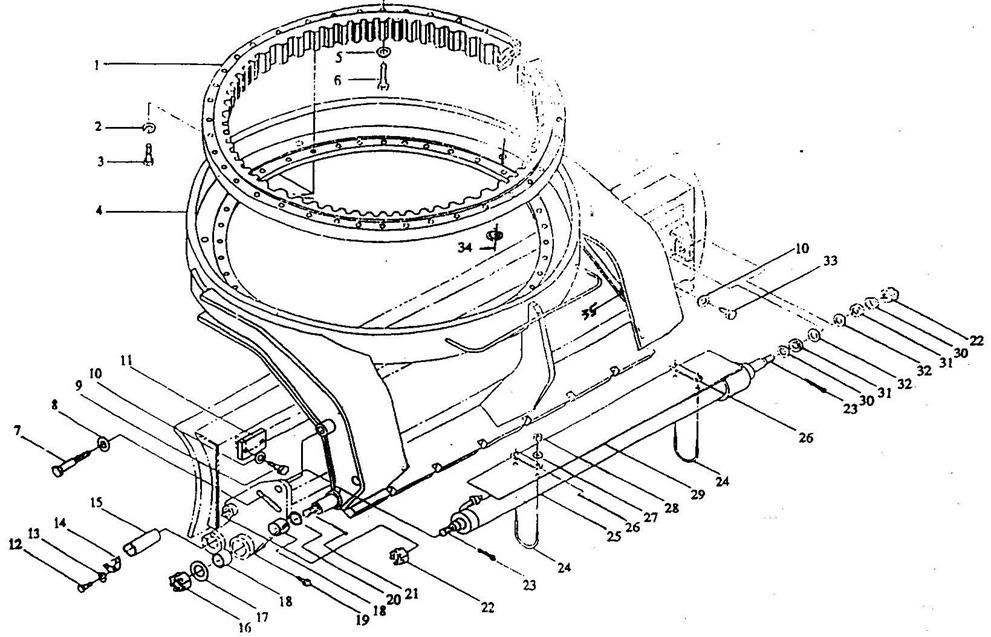

Figure 28 Rear Axle Mountings (Ⅱ) (CDM1165, CDM1185, CDM1220)
|
Fig.28 |
工作装置(二)Rear Axle Mountings (Ⅱ) (CDM1165, CDM1185, CDM1220) |
|||||
|
Item |
Parts number |
Chinese description |
English description |
Specification |
Qty |
Used No. |
|
1 |
08-0230-00-00 |
滚动回转圈 |
Return ring |
1 |
||
|
2 |
GB93-87 |
垫圈 |
Washer |
18 |
40 |
|
|
3 |
GB5783-86 |
螺母 |
Nut |
M18X45 |
40 |
stage 10.9 |
|
4 |
08-0210-00-00 |
回转圈 |
Return ring |
1 |
||
|
5 |
GB97.2-85 |
垫圈 |
Washer |
16 |
40 |
|
|
6 |
GB5782-86 |
螺栓 |
Bolt |
M16X80 |
40 |
stage 10.9 |
|
7 |
GB28-88 |
螺栓 |
Bolt |
M24X2Xm6X160 |
2 |
8.8 |
|
8 |
01-0200-12-00 |
调整垫 |
Adjusting gasket |
6 |
||
|
9 |
GB5783-86 |
螺栓 |
Bolt |
M16X50 |
4 |
10.9 |
|
10 |
GB93-87 |
垫圈 |
Washer |
16 |
5 |
|
|
11 |
01-0200-08-00 |
导板 |
Guide board |
2 |
||
|
12 |
GB5782-86 |
螺栓 |
Bolt |
M10X20 |
12 |
8.8 |
|
13 |
GB93-87 |
垫圈 |
Washer |
10 |
13 |
|
|
14 |
01-0200-13-00 |
支承板 |
Support board |
4 |
||
|
15 |
01-0200-14-00 |
衬套 |
Bush |
2 |
||
|
16 |
GB9457-88 |
螺母 |
Nut |
M42X3 |
2 |
8 |
|
17 |
GB97.2-85 |
垫圈 |
Washer |
42 |
2 |
|
|
18 |
01-0200-03-00 |
轴套 |
Shaft sleeve |
4 |
||
|
19 |
GB1152-89 |
油杯 |
Oil cup |
M8X1 |
7 |
|
|
20 |
01-0200-04-00 |
垫片 |
Gasket |
1set |
||
|
21 |
GB91-86 |
销 |
Pin |
8X80 |
2 |
|
|
22 |
GB6178-86 |
螺母 |
Nut |
M30 |
2 |
8 |
|
23 |
B91-86 |
销 |
Pin |
6X60 |
2 |
|
|
24 |
01-0200-05-00 |
U型螺栓 |
U-bolt |
2 |
||
|
25 |
01-0230-00-00 |
铲刀引出油缸 |
Blade out cylinder |
1 |
||
|
26 |
01-0200-07-00 |
连接板 |
Connecting board |
2 |
||
|
27 |
GB93-87 |
垫圈 |
Washer |
8 |
4 |
|
|
Fig.28 |
工作装置(二)Rear Axle Mountings (Ⅱ) (CDM1165, CDM1185, CDM1220) |
|||||
|
Item |
Parts number |
Chinese description |
English description |
Specification |
Qty |
Used No. |
|
28 |
GB6170-86 |
螺母 |
Nut |
M8 |
4 |
8 |
|
29 |
01-0200-06-00 |
盖板 |
Cover board |
1 |
||
|
30 |
GB849-88 |
垫圈 |
Washer |
30 |
2 |
|
|
31 |
GB850-88 |
垫圈 |
Washer |
30 |
2 |
|
|
32 |
GB97.2-85 |
垫圈 |
Washer |
30 |
2 |
|
|
33 |
GB5782-86 |
螺栓 |
Bolt |
M16X50 |
1 |
8.8 |
|
34 |
02-0200-02-00 |
尼龙盖 |
Nylon cover |
4 |
||
|
35 |
01-0210-07-00 |
板 |
Board |
2 |
||
29. 工作装置(三)Rear Axle Mountings (Ⅲ)(CDM1165, CDM1185, CDM1220)

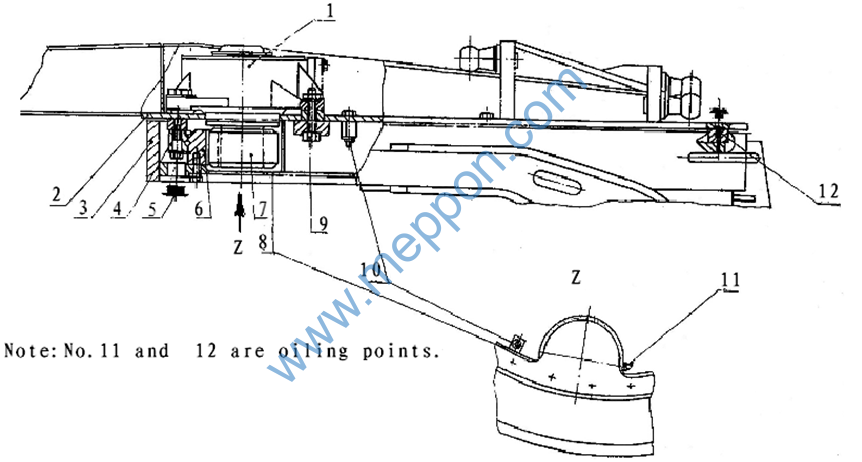

Figure 29 Rear Axle Mountings (Ⅲ) (CDM1165, CDM1185, CDM1220)
|
Fig.29 |
工作装置(三)Rear Axle Mountings (Ⅲ) (CDM1165, CDM1185, CDM1220) |
|||||
|
Item |
Parts number |
Chinese description |
English description |
Specification |
Qty |
Used No. |
|
1 |
08-0250-00-00 |
涡轮箱 |
Turbine case |
1 |
||
|
2 |
02-0210-00-00 |
牵引架 |
Tracking bracket |
1 |
||
|
3 |
08-0210-00-00 |
回转圈 |
Return ring |
1 |
||
|
4 |
GB5782-86 |
螺栓 |
Bolt |
M16X80 |
40 |
10.9 |
|
GB97.2-87 |
垫圈 |
Washer |
16 |
40 |
||
|
5 |
02-0200-02-00 |
尼龙盖 |
Nylon cover |
4 |
||
|
6 |
08-0250-03-00 |
滚动回转圈 |
Return ring |
1 |
||
|
7 |
08-0250-03-00 |
驱动轮 |
Drive wheel |
1 |
||
|
8 |
08-0240-00-00 |
护板 |
Protecting board |
1 |
||
|
9 |
GB27-88 |
螺栓 |
Bolt |
M24X1.5Xm6X120 |
2 |
8.8 |
|
GB1337-88 |
螺母 |
Nut |
M24X1.5 |
2 |
||
|
GB5782-86 |
螺栓 |
Bolt |
M24X85 |
2 |
8.8 |
|
|
GB97.2-87 |
垫圈 |
Washer |
24 |
6 |
||
|
10 |
GB70-85 |
螺栓 |
Bolt |
M10X60 |
9 |
8.8 |
|
GB6170-86 |
螺母 |
Nut |
M10 |
7 |
8 |
|
30. 变速箱连接(一)Transmission Connect(Ⅰ)( CDM1165)

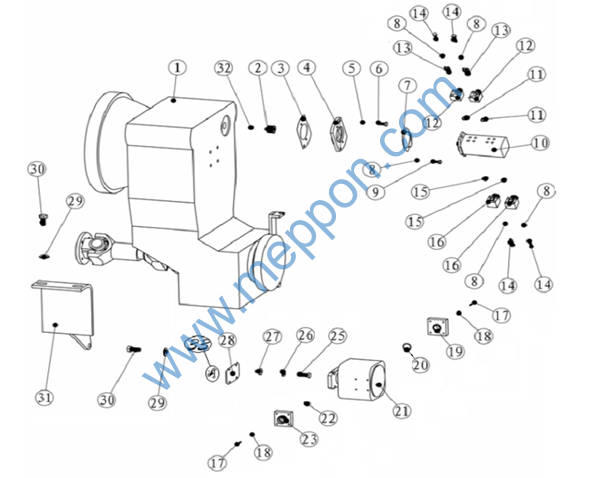

Figure 30 Transmission Connect(Ⅰ)( CDM1165)
|
Fig.30 |
变速箱连接(一)Transmission Connect(Ⅰ)( CDM1165) |
|||||
|
Item |
Parts number |
Chinese description |
English description |
Specification |
Qty |
Used No. |
|
1 |
LG1165.04.12 |
动力换档变速箱 |
Transmission assembly |
1 |
YD13-305 |
|
|
2 |
LG1185.04-002 |
花键套 |
Spline sleeve |
1 |
90040002 |
|
|
3 |
LG1185.04-003 |
密封垫 |
Seal gasket |
1 |
90040003 |
|
|
4 |
LG1165.04-001 |
过渡盘 |
Transition plate |
1 |
||
|
5 |
GB93-87 |
垫圈 |
Washer |
12 |
2 |
|
|
6 |
GB5783 |
螺栓 |
Bolt |
M12X30 |
2 |
|
|
7 |
LG1185.04-004 |
密封垫 |
Seal gasket |
1 |
90040004 |
|
|
8 |
GB93-87 |
垫圈 |
Washer |
10 |
18 |
|
|
9 |
GB5783 |
螺栓 |
Bolt |
M10x30 |
2 |
|
|
10 |
LG1185.04.10 |
双联齿轮泵 |
Gear pump |
CBK1020-1008B3FL |
1 |
|
|
11 |
GB3452.1 |
密封圈 |
Seal ring |
18X2.65 |
2 |
|
|
12 |
LG1185.04-013 |
接头 |
Connector |
2 |
90040013 |
|
|
13 |
LG1185.04.40 |
测压接头 |
Pressure connector |
LSMK20-M14X1.5-PB |
2 |
|
|
14 |
GB5783-86 |
螺栓 |
Bolt |
M10X40 |
16 |
|
|
15 |
GB3452.1 |
密封圈 |
Seal ring |
22.4X2.65 |
2 |
|
|
16 |
LG1185.04-012 |
接头 |
Connector |
2 |
90040012 |
|
|
17 |
GB5782-86 |
螺栓 |
Bolt |
M6X50 |
8 |
|
|
18 |
GB93-87 |
垫圈 |
Washer |
6 |
8 |
|
|
19 |
LG1185.04-010 |
接头 |
Connector |
1 |
90040010 |
|
|
20 |
GB3452.1 |
密封圈 |
Seal ring |
56X3.55 |
1 |
|
|
21 |
LG1165.04.11 |
齿轮泵 |
Gear pump |
1 |
GPC43232-B6R |
|
|
22 |
GB3452.1 |
密封圈 |
Seal ring |
28X3.55 |
1 |
|
|
23 |
LG1185.04-011 |
接头 |
Connector |
2 |
90040011 |
|
|
25 |
GB5783-86 |
螺栓 |
Bolt |
M14X40 |
4 |
|
|
26 |
GB97.1-85 |
垫圈 |
Washer |
14 |
4 |
|
|
27 |
LG1185.04-031 |
垫圈 |
Washer |
4 |
42070402 |
|
