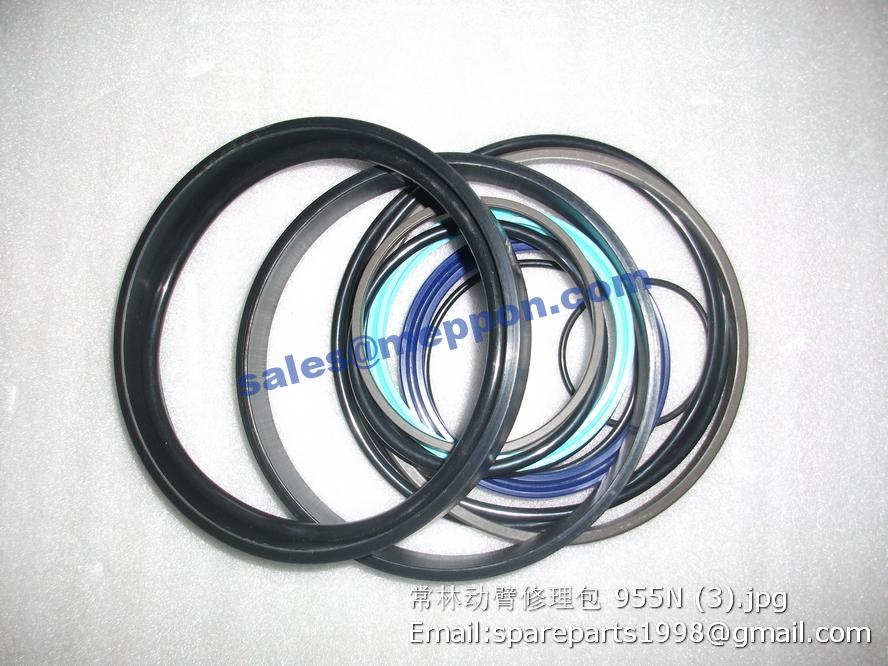

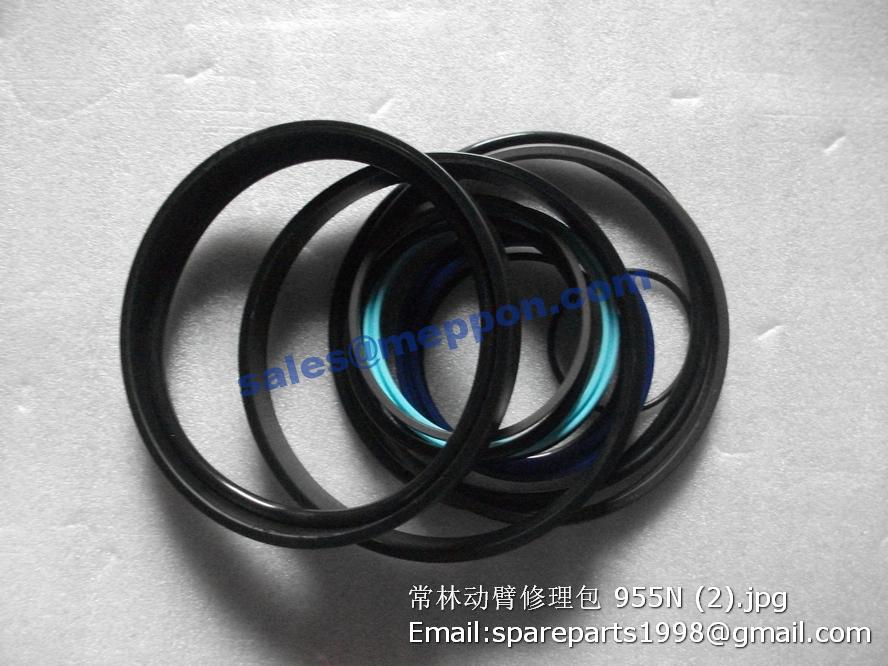

955N Z50E.34F.1 boom cylinder kits changlin

1 Z50E.34F.1.1 1 活塞杆 Piston rod 1
2 B-G10708C-00013 1 防尘圈FC90x100x6 Dustproof ring 1
3 B-G057850-00021 1 螺栓M16x1.5x55ZnD Bolt 12
4 B-G000930-00006 1 垫圈16 Washer 12
5 Z50B.14.10B-1 1 缸头 Guide sleeve 1
6 B-Q020710-00155 1 O形圈100×5.7 O-Ring 1
7 W-15-00424 密封圈Y90x105x11.5 Seal circle 1
8 B-G10708A-00010 1 密封圈Y90x105x12.5 Seal circle 1
9 B-Q020710-00154 1 O形圈160×5.7 O-Ring 2
10 B-Q020710-00153 1 O形圈65×3.1 O-Ring 1
11 Z50B.14.10B-2 1 活塞 Piston 1
12 W-15-00076 1 格莱圈1600|S-55044 Glyd ring 1
13 Z50B.14.10B-4 1 支承环 Support ring 2
14 Z50B.14.10B-3 1 锁紧螺母 Nut 1
15 Z50B.14.10-6 1 止动钢丝圈 steel wire 1
16 Z50B.14.10B.2 1 缸体 Cylinder body 1
17 Z50B.14.10-7A 1 轴套 bushing 1

Q/HL 102127.1-2011 挡圈 Φ45×Φ55×3
2-239 O形圈 Φ91.67×3.53
Q/HL 102106-2010 O形圈挡圈 Φ100.5×Φ95×1.25
2-127 O形圈 Φ36.17×2.62
Q/HL 102126-2010 O形圈挡圈 Φ41.2×Φ37×1.25
Q/HL 102131-2011 成型导向环 Φ100×Φ95×9.7
PT0301000-T46N 孔用密封圈 Φ100×Φ84.5×6.3
Q/HL 102125.2-2010 纳污环 Φ100×Φ94×4
GB80 螺钉 M10×18
ME 防尘圈 Φ45×Φ55×3.2
GB5780-88 螺栓 M8×20
Q/HL 102124-2010 垫片 22×3
TYYB-18 卡箍
Q/HL 102133-2011 外堵头 G1/2
FZD-8339-1-02 后盖
FZD-8603-1-06 齿轮
FZD-8603-1-09 齿轮
FZD-8339-1-10 轴套
FRP-1288-13 O形卡环
FZD-8603-1-15 止推盘
FZD-8603-1-16 滑环
FRP-710-17 浮封圈
FRP-710-17 O形圈
FZD-8322-1-20 滚针
FRP-1544-23 卡环
FZD-8144-1-34 堵头
GPF-1-8×8 堵头
PMV-1B-2414B8-FH3-4867A 液压马达
NV65 铭牌
GPF-1/4 堵头
FZD-8339-1-40 止推垫圈
FZD-8339-1-41 止推垫圈
FZD-4333-1-03 轴
FZD-4300-10-2414 斜盘
6205 轴承
SCJY 254010 油封
YB-5/8 钢球
TH-10×25 螺钉
PP-H7-8×15 销
FZD-4532-1-26 动摩擦片
FZD-4532-1-27 静摩擦片
FZS-2010-54 制动活塞
FZD-4452-1-38 制动垫片
FZS-2817-29 弹簧
RBO-G110 支撑环
RBO-G100 支撑环
FZS-2448-24-7-1 弹簧
FZS-2448-25-9 弹簧
FZS-2448-26 堵头
FZS-2448-27 堵头
FZS-2448-28 堵头
FZS-2448-30 垫片
TPUA-1/16 堵头
TPHA-1/8 堵头
01384.0014Y.100 活塞杆
01042.0013Y.002 导向套
01042.0013Y.300 缸体
01042.0013Y.004 缓冲套
01042.0013Y.005 活塞 D90/D50
01042.0013Y.600A 油管组件A
01042.0013Y.700A 油管组件B
DKBI 50 防尘圈 Φ50×Φ62×7/10
G90 O形圈 Φ89.4×3.1
IDI 50 轴用密封圈 Φ50×Φ65×9
Q/HL 102127.1-2011 挡圈 Φ50×Φ65×3
G85 O形圈 Φ84.4×3.1
Q/HL 102126-2010 O形圈挡圈 Φ90.5×85.7×1.25
Q/HL 102125.1-2010 纳污环 Φ90×Φ84×4
Q/HL 102131-2011 成型导向环 Φ90×Φ85×9.7
PT030 0900-T46N 孔用密封圈 Φ90×Φ74.5×6.3
2-125 O形圈 Φ32.99×2.62
Q/HL 102126-2010 O形圈挡圈 Φ37×Φ33×1.25
ME 防尘圈 Φ40×Φ50×3.2
01042.0014Y.100B 活塞杆
01042.0014Y.002 导向套
01042.0014Y.300 缸体
01042.0014Y.004 活塞
Q/HL 102115.1-2010 卡圈 Φ32×2.8
Q/HL 102115.2.1-2010 后缓冲套 Φ32×32
Q/HL 102115.3-2010 挡圈 Φ26×2.7
01042.0014Y.005A 油管组件A
G85 O形圈 Φ84.4×3.1(被860201830取代）
Q/HL 102127.1-2010 挡圈 Φ50×Φ65×3
G80 O形圈 Φ79.4×3.1
PT0300850-T46N 孔用密封圈 Φ85×Φ69.5×6.3
Q/HL 102131-2011 成型导向环 Φ85×Φ80×15
2-125 O形圈 Φ32.99×1.25
