Description

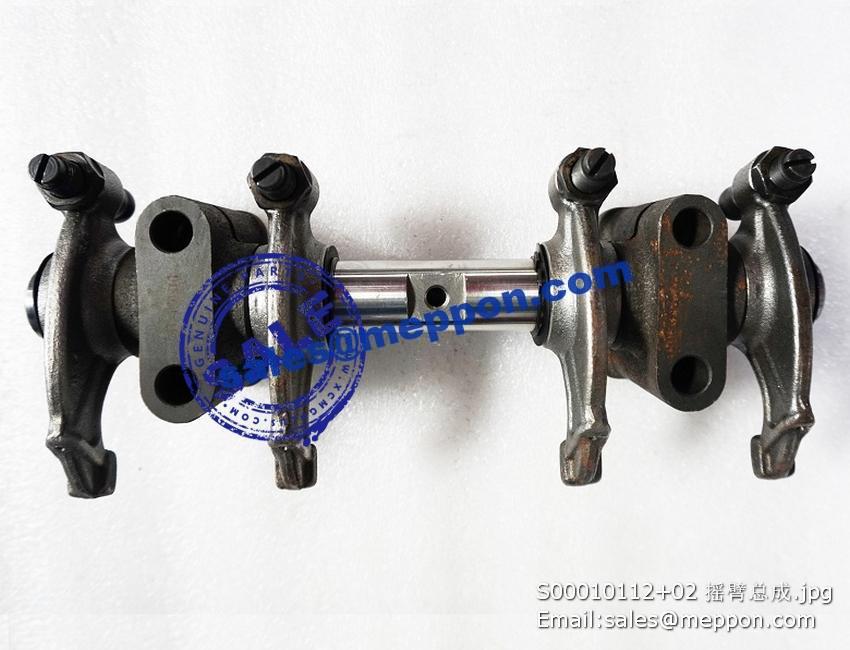

S00010112+02 ROCKER ARM ASSY
1 | 连杆机械加工部件 | CONNECTING ROD ASSY (MACHINED) | S00010481+02 | 6 |
2 | 连杆轴瓦 | BEARING, CONNECTING ROD | D05-113-32+A | 12 |
3 | GB/T893.1-45: 孔用弹性挡圈-A型 | RING RETAINER FOR HOLE (TYPE A) | B00001039 | 12 |
4 | 活塞销 | PISTON PIN | D05-112-40+A | 6 |
5 | 活塞 | PISTON | D05-101-41+A | 6 |
6 | 油环部件(仪征〕 | OIL CONTROL RING ASSY | D05-002-31Y+A | 6 |
7 | 内切锥面环(仪征) | INTERMEDIATE RING, PISTON | D05-108-31Y+A | 6 |
8 | 梯形桶面环(仪征) | TOP RING, PISTON | D05-107-31Y+A | 6 |
1 | 扭振减振器 | TORSIONAL VIBRATION DAMPER | S00006538+01 | 1 |
2 | 减振器螺栓 | CRANKSHAFT DAMPER BOLT | D06A-109-30+A | 4 |
3 | 曲轴部件 | CRANKSHAFT ASSY | S00003155+01 | 1 |
1 | 飞轮齿圈装配部件 | FLYWHEEL AND RING GEAR ASSY | S00013516+01 | 1 |
2 | 飞轮螺栓 | FLYWHEEL BOLT | D06B-108-30+C | 8 |
1 | 凸轮轴齿轮 | CAMSHAFT GEAR | D07-102-02+A | 1 |
2 | 高压油泵齿轮 | GEAR, FUEL INJECTION PUMP | D07-103-33+B | 1 |
1 | 凸轮轴 | CAMSHAFT | S00013514+03 | 1 |
2 | 圆柱销 | DOWEL,PIN | D06A-110-01+A | 1 |
1 | 起动电机 | STARTER | D11-101-03B(W)+B | 1 |
2 | 发电机支架 | ALTERNATOR BRACKET | D11-103-30C+D | 1 |
3 | GB/T5787-AM10*100: 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | B00000698 | 1 |
4 | 隔套 | SPACER | D11-104-01+A | 1 |
5 | 整体式交流发电机 | ALTERNATOR | D11-102-13(W)+A | 1 |
6 | 撑条 | BRACE | D11-105-30A+A | 1 |
7 | GB/T5787-AM10*30: 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | B00000702 | 1 |
8 | 起动系统组件线路图 | D11-000-07XL+A | 1 | |
1 | Q/SC622-M8*25: 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | B00002137 | 8 |
2 | 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | D02B-300-01+A | 4 |
3 | 盖板 | COVER-PLATE | D12-305-01+C | 1 |
4 | 进气口垫片 | GASKET, AIR INTAKE PIPE | D12-308-01+C | 2 |
5 | 支架 | BRACKET | D12-306-10+B | 1 |
6 | Q/SC622-M8*20: 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | B00002134 | 4 |
7 | Q/SC622-M6*16: 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | B00002114 | 2 |
8 | Q/SC622-M8*35: 六角法兰面螺栓 | HEX HEAD BOLT (FLANGED) | B00002142 | 2 |
9 | 垫块 | SPACER | D12-304-01+A | 2 |
10 | GB/T827-2.5*6-L3: 标牌铆钉 | RIVET, NAMEPLATE | B00000958 | 4 |
11 | 铭牌 | NAME-PLATE | S00009916+02 | 1 |
12 | Q/SC587.1-M10*1: 六角头螺塞 | HEXAGON PIPE PLUG | B00001724 | 2 |
13 | Q/SC1294-10: 复合式密封硬垫圈 | RUBBER COATED HARD WASHER | B00001814 | 1 |
14 | 内六角螺塞(Z1/2) | PLUG | D02A-164-01+B | 1 |
15 | 进气管部件 | AIR INTAKE PIPE ASSY | D12-001-31A+A | 1 |
1 | Q/SC1092-70(W):弹簧卡箍 | SPRING CLAMP | B00001539 | 2 |
2 | Q/SC1372-64X*80:橡胶连接管 | WATER HOSE | B00001623 | 1 |
3 | 进气接管 | ADAPTER, AIR INTAKE PIPE | S00006830+01 | 1 |
4 | Q/SC1092-110:弹簧卡箍 | SPRING CLAMP | B00001532 | 8 |
5 | Q/SC1372-102*90:橡胶连接管 | WATER HOSE | B00001590 | 4 |
6 | 夹箍 | CLAMP | S00006914+03 | 2 |
7 | 压气机出气管 | AIR OUTLET PIPE, COMPRESSOR | S00006827+03 | 1 |
8 | Q/SC622-M8*20:六角法兰面螺栓 | Hexagon bolts with flange-Small series | B00002134 | 3 |
9 | GB/T7177-M8:六角法兰面螺母 | Hexagon bolts with flange-Small series | B00000846 | 3 |
10 | 撑条 | DEFAULT | S00006915+02 | 1 |
11 | Q/SC622-M10*25:六角法兰面螺栓 | Hexagon bolts with flange-Small series | B00001999 | 1 |
12 | 进气接管 | ADAPTER, AIR INTAKE PIPE | S00006831+01 | 1 |
13 | 压气机进气管 | AIR INLET PIPE, COMPRESSOR | S00006829+02 | 1 |
