SHANTUI L55-B5 PARTS CATALOG 16
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10
11
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 |
50M.00-13A JB982-12 GB5785-M12X1.25X25 GB93-12 50M.04J 50M.00-11 50MA.02 GB3452.1-26.5X2.65 GB5783-M10X25 05.01.01.024C 05.01.01.024B 05.01.15.001A 05.01.15.001 50MC.00-03 50M.00-18 50M.00-12 50M.00-09 50M.00-08 50M.00-10 50M.00-06 GB308-3/8 50M.00-15 50M.00-01 GB894.2-50 50M.00-14 50M.00-16 50MA.00-03 Φ1.5×220 50M.00-17A 50M.03D GB297-32026 50MC.00-01 GB297-32024A 50MA.00-02A GB893.1-180 GB13871-B150X180X15 GB13871-FB150X180X15 JC50.00-01A GB93-18 50MBQ.00-01 |
轮边油位塞 Plug 组合垫圈12 Combined washer 螺栓M12X1.25X25 Bolt 弹垫12 Spring washer 端盖(山推标识) End cover(Shantui Logo) 轮边端盖挡块 Snap ring 油位塞 Plug O形密封圈26.5X2.65 O-ring 螺栓M10X25 Bolt 轮辋螺母组合(右旋) Nut for rim(R) 轮辋螺母组合(左旋) Nut for rim(L) 轮辋螺栓(右旋) Bolt for rim(R) 轮辋螺栓(左旋) Bolt for rim(L) 行星轮架 Planet gear carrier 密封圈 Seal ring 调整支柱 Adjusting pin 行星轮垫片 Washer for planetary gear 滚针 Roller needle 行星轮中间隔套 Space bushing 行星轮 Planetary gear 钢球Φ3/8 Steel ball 行星轮轴 Shaft of planetary gear 半轴 Shaft 挡圈50 Snap ring 太阳轮 Sun gear 隔套 Spacer 紧固螺栓 Fastening bolt 铁丝 Iron wire 槽螺母 Slot nut 齿圈支承总成 Internal gear assy. 轴承32026 Bearing 轮毂 Hub 轴承32024A Bearing 垫圈 Washer 挡圈180 Snap ring 油封B150X180X15 Oil seal 油封FB150X180X15 Oil seal 制动盘 Brake disk 弹垫18 Spring washer 制动盘螺栓 Bolt for brake disk |
2 2 16 16 2 2 4 4 8 12 12 12 12 2 2 2 16 432 8 8 8 8 2 2 2 2 4 2 2 2 2 2 2 2 2 2 2 2 32 32 |
第18.1图
前桥主传动总成(1457-18-01000)
FIG.18.1 Front Axle Main Transmission Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
50M.01-01 50M.01-02 50M.01-24 02.01.01.01F GB5785-M12X1.5X55 GB93-12 GB13871-FB80X100X10 GB13871-B80X100X10 50M.01-03 GB297-31313 50M.01-04 50M.01-06A GB297-31314 50M.01-23 JC50+.01.01-02 Inch 47686/47620A GB6171-M14X1.5 50M.01-26 JC50+.01.03.01-01 50M.01-14A 50M.01-13T JC50+.01.03.02-03 JC50+.01.03.02-04 JC50+.01.03.02-02 JC50+.01.01-03 50M.01-10 404319B GB93-10 GB32.2-M10X1X20 Φ1.5X450 GB5785-M14X1.5X80 |
主减速器锁紧螺母 垫圈 O型密封圈 法兰 螺栓M12X1.5X55 弹垫12 油封FB80X100X10 油封B80X100X10 密封盖 轴承31313 轴承套 调整套 轴承31314 调整垫片 调整螺母(前桥) 轴承
垫圈 差速器大壳 从动螺旋伞齿轮 盆齿紧固螺栓 锥齿轮垫片 十字轴 锥齿轮 轴承座 主减速器螺栓 锁紧片 弹垫10 螺栓M10X1X20 铁丝Φ1.5 螺栓M14X1.5X80 |
Locknut Washer O-ring Flange Bolt Spring washer Oil seal Oil seal Sealing gland Bearing Bearing bushing Adjusting sleeve Bearing Adjusting washer Adjusting nut(F) Bearing Nut Washer Differential cage Driven bevel gear Bolt Washer for bevel gear Differential crossing Bevel gear Bearing seat Bolt for main reductor Lock plate Spring washer Bolt Iron wire Bolt |
1 1 1 1 1 1 1 1 1 1 1 2 1 1 set 2 2 12 24 1 1 12 4 1 4 2 4 2 2 2 2 12 |

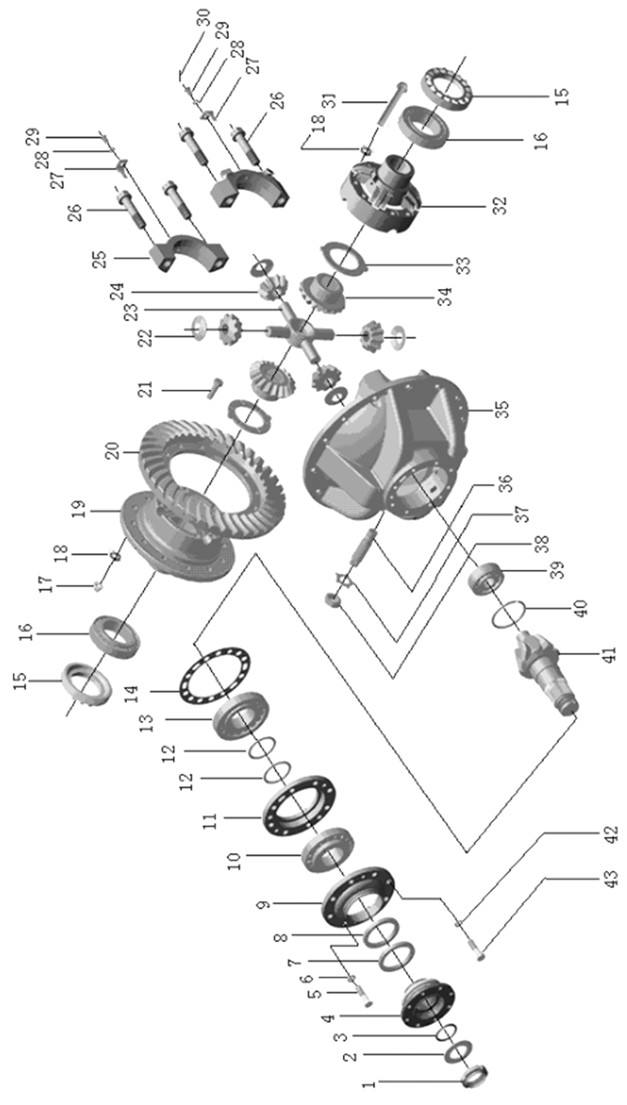

第18图
前桥主传动总成(1457-18-01000)
FIG.18 Front Axle Main Transmission Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
32 33 34 35 36 37 38 39 40 41 42 43
|
JC50+.01.03.01-02 50M.01-09C JC50+.01.03.02-01 JC50+.01.01-01 50L.01.03 50L.01-23 GB6173-M27X2 142807Y GB305-90/96.5 JC50+.01.02.01A GB93-14 GB5785-M14X1.5X55
|
差速器小壳(前桥) 半轴齿轮垫片 半轴齿轮(前桥) 主减速器壳(前桥) 止推螺栓 锁紧片 螺母M27X2 英制轴承 止动环90/96.5 主动螺旋伞齿轮(前桥) 弹垫14 螺栓M14X1.5X55 |
Differential cage(F) Thrust washer Axle shaft gear(F) Differential cage(F) Bolt Lock plate Nut Bearing Stop ring Driving bevel gear(F) Spring washer Bolt |
1 2 2 1 1 1 1 1 1 1 7 7
|
注意:件21和43组成前后桥主从动齿轮组合,请用户按组购买。
前桥02.01.10F.02
后桥02.01.01R.02
