SHANTUI L36-C3 PARTS CATALOG 02

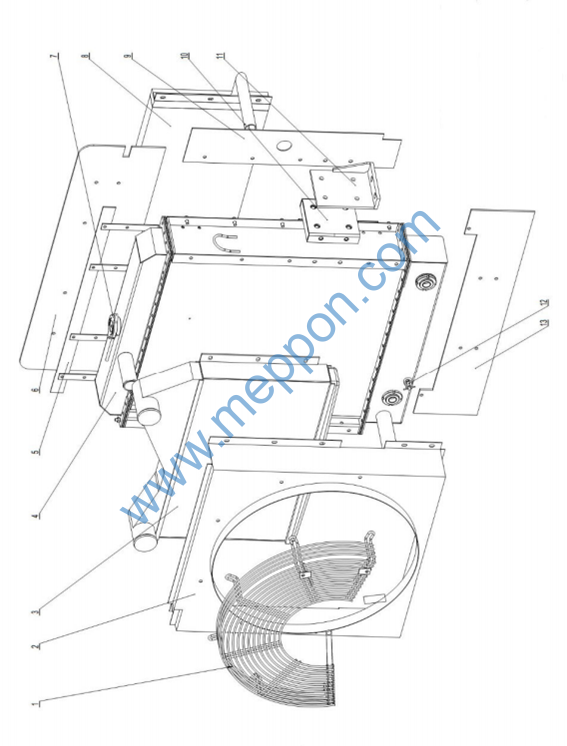

第 4 图 散热器总成
FIG.4 Radiator Tank Assembly
1 |
1434-03G-02000-1301800 |
护网总成 Net protection assembly |
||
2 |
1434-03E-01000-1301700 |
护罩总成 Guard assembly |
1 |
|
3 |
1434-03E-02000-1301200 |
中冷器总成 Intercooler assembly |
1 |
|
4 |
1434-03E-02000-1301100 |
水散热器总成 Water radiator assembly |
1 |
|
5 |
1434-03G-02000-1301501 |
上压板 |
Upper platen |
1 |
6 |
1434-03G-02000-1301502 |
上胶板 |
Glue board |
1 |
7 |
JBT2292-Ⅱ-0.9 |
加水口盖Ⅱ型-0.9 Water in-let cover |
1 |
|
8 |
1434-03G-02000-1303000 |
液压油散热器 Hydraulic oil radiator |
1 |
|
9 |
1434-03G-02000-1301504 |
侧胶板 Side rubber sheet |
2 |
|
10 |
1434-03E-01000-1301300 |
减震器 Shock absorber |
2 |
|
11 |
1434-03E-01000-1301400 |
支架 |
Bracket |
2 |
12 |
RD |
放水开关 Drain switch |
1 |
|
13 |
1434-03G-02000-1301506 |
下胶板 Lower rubber sheet |
1 |
第 5 图 变矩器装置
FIG.5 Torque Converter Equipment
1 |
1434-11E-01000 |
液力变矩器 Torque Converter |
1 |
||
2 |
1434-11-00001 |
双头螺柱 Double-screw bolt |
SL30W-02008 |
8 |
|
3 |
GB93-12 |
弹簧垫圈12 Spring washer |
8 |
||
4 |
GB6170-M12 |
螺母M12 |
Nut |
8 |
|
5 |
GB93-10 |
弹簧垫圈10 Spring washer |
12 |
||
6 |
GB5783-M10X30 |
螺栓M10X30 Bolt |
12 |

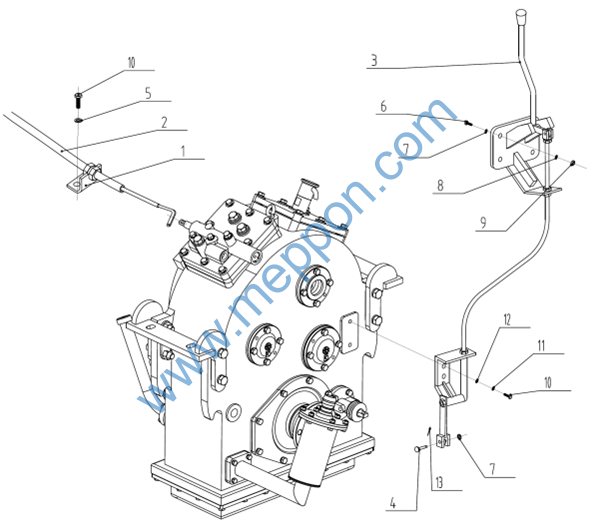

第 6 图 变速操纵系统
FIG.6 Transmission Control System
1 |
1434-25-00001 |
固定板 |
Fixed plate |
DG930B-03101 |
1 |
|
2 |
1434-25G-01000 1434-25-01001 |
变速操纵软轴总成 变速操纵软轴 |
Control throttle flexible shaft Control throttle flexible shaft |
1 1 |
||
3 |
1434-25G-02000 1434-25G-02001 |
高低档操纵软轴总成 Control throttle flexible shaft 高低档操纵软轴 Control throttle flexible shaft |
1 1 |
|||
4 |
1434-25-00002 |
销轴 |
Pin rod |
DG938H-03201 |
1 |
|
5 |
GB93-12 |
垫圈12 |
Washer |
2 |
||
6 |
GB5783-M10X35 |
螺栓M10X35 Bolt |
4 |
|||
7 |
GB95-10 |
垫圈10 |
Washer |
6 |
||
8 |
GB93-10 |
弹簧垫圈10 Spring washer |
4 |
|||
9 |
GB6170-M10 |
螺母M10 |
Nut |
4 |
||
10 |
GB5783-M12X25 |
螺栓M12X25 Blot |
4 |
|||
11 |
GB93-12 |
弹簧垫圈12 Spring washer |
2 |
|||
12 |
GB95-12 |
垫圈12 |
Washer |
2 |
||
13 |
04050-12016 |
开口销2X16 Split pin |
1 |
