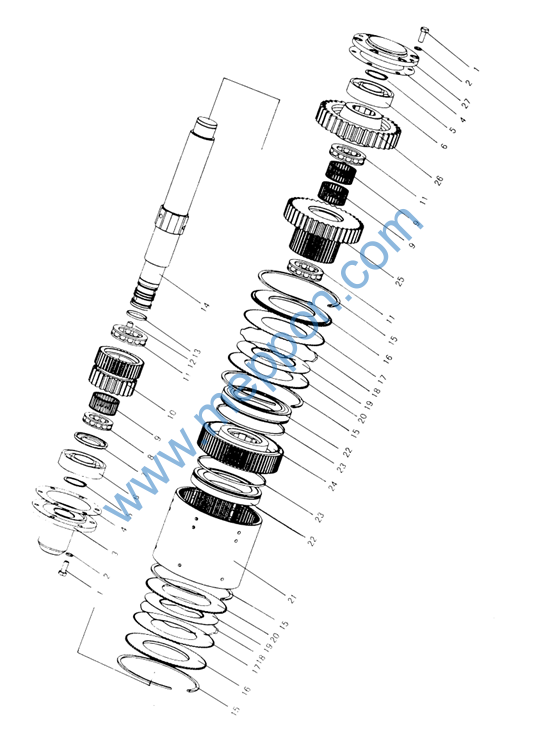

Z30H.4.1 前进/倒退档轴总成 Forward and Reverse Gear Ass‘y

序号

No.

零
件
代
号

Part No.

版本

Ver.

名
称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057830-00006

1

螺栓M10×25 ZnD

Bolt

12

50512614-



2

B-G000930-00001

1

垫圈10

Washer

12



3

Z30.4.1-15

1

轴承盖

Cover

1



4

Z30.4.1-14

1

垫

Pad

1



5

W-15-00114

1

密封圈AE2857（NOK）

Oil seal

1



6

B-G00894A-00017

1

挡圈50

Snap ring

1



7

B-G002760-00019

1

滚动轴承6210

Bearing

1



8

Z30E.4.1-2

1

轴承隔套

Sleeve

1



9

B-G003010-00002

1

轴承8110

Bearing

2



10

W-03-00007

1

轴承9243/55

Bearing

2



11

Z30E.4.1-3

1

前进档齿轮

Gear

1



12

B-G003010-00003

1

轴承8111

Bearing

2



13

Z30E.4.1-1

1

进退档轴

Shaft

1



14

Z30.4.1-19

1

油封环

Oil seal ring

4



15

B-G000780-00006

1

螺钉M12×12

Screw

2



16

Z30.4.1-16

1

挡圈

Snap ring

4



17

Z30.4.1-11

1

盖板

Cover

2



18

Z30.4.1-4

1

主动片

Drive disk

16



19

Z30.4.1-6

1

波形弹簧

Wave spring

32



20

Z30.4.1-5

1

从动片

Driver disk

16



21

Z30.4.1-9

1

压板

Plate

2



22

Z30.4.1-8A

1

活赛

Piston

2



23

Z30.4.1-22B

1

油封环

Oil seal ring

2



24

Z30.4.1-10

1

齿圈

Gear ring

1



25

Z30.4.1-7A

1

缸体

Cylinder body

1



26

Z30E.4A.1-1

1

倒档齿轮

Gear

1



27

Z30E.4.1-5

1

轴承隔套

Sleeve

1



28

B-G002760-00018

1

轴承6209

Bearing

1



29

B-G00894A-00015

1

挡圈45

Snap ring

1



30

Z30E.4.1-7

1

垫

Pad

1



31

Z30E.4.1-6

1

轴承盖

Cover

1

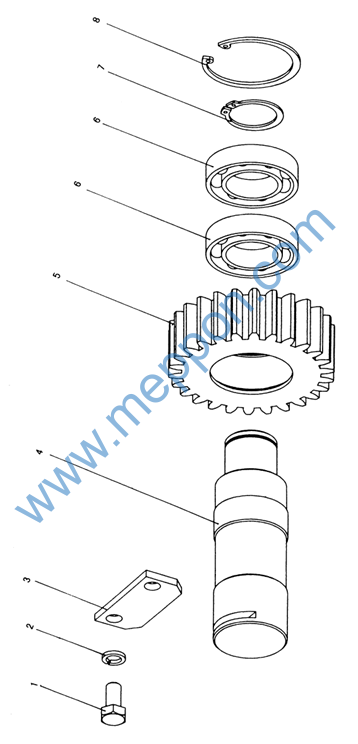

Z30E.4.2 倒档轴总成 Reverse Shaft Ass’y










Z30E.4.2 倒档轴总成 Reverse Shaft Ass’y

序号

No.

零
件
代
号

Part No.

版本

Ver.

名
称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057830-00003

1

螺栓M10×20 ZnD

Bolt

2

50512614-



2

B-G000930-00001

1

垫圈10

Washer

2



3

Z30.4.9-1

1

轴端挡板

Baffle

1



4

Z30E.4.2-1

1

倒档轴

Reverse shaft

1



5

Z30.4.9-3

1

倒档齿轮

Reverse gear

1



6

B-G002760-00005

1

轴承6007

Bearing

2



7

B-G00894A-00013

1

挡圈35

Snap ring

1



8

B-G00893A-00010

1

挡圈62

Snap ring

1

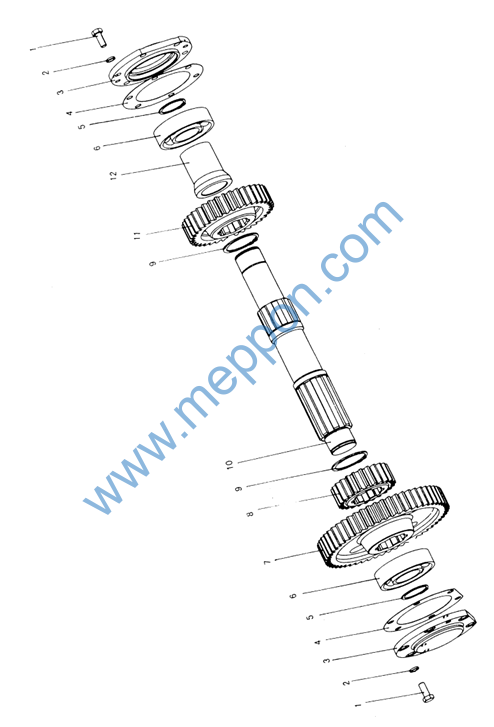

Z30E.4.3 中间轴总成 Medium Shaft Ass’y












Z30E.4.3 中间轴总成 Medium Shaft Ass’y

序号

No.

零
件
代
号

Part No.

版本

Ver.

名
称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057830-00006

1

螺栓M10×25 ZnD

Bolt

12

50512614-



2

B-G000930-00001

1

垫圈10

Washer

12



3

Z30E.4.3-1

1

端盖

Cover

2



4

Z30E.4.3-2A

1

纸垫

Paper pad

2




Z30E.4.3-2B

1

纸垫

Paper pad

1



5

B-G00894A-00015

1

挡圈45

Snap ring

2



6

B-G002760-00029

1

轴承6309

Bearing

2



7

Z30E.4.3-3

1

齿轮

Gear

1



8

Z30E.4.3-4

1

齿轮

Gear

1



9

B-G00894A-00020

1

挡圈60

Snap ring

2



10

Z30E.4.3-5

1

中间轴

Medium shaft

1



11

Z30E.4.3-6

1

齿轮

Gear

1



12

Z30E.4.3-7

1

套

Sleeve

1




































Z30E.4.4 二、三档轴总成 2nd and 3rd Shaft Ass’y
