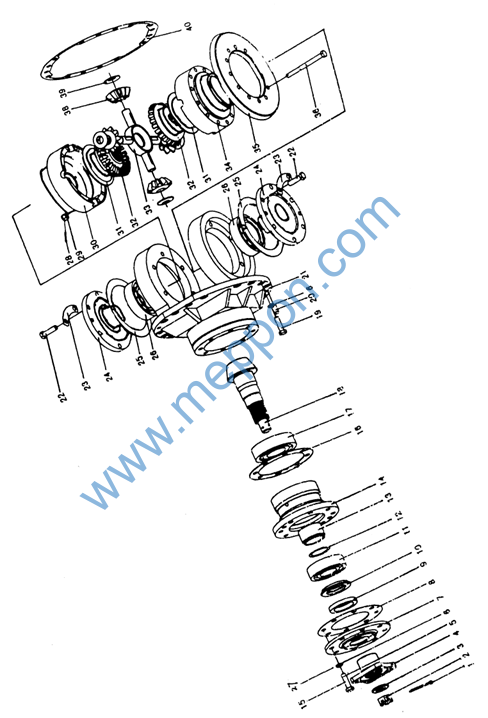

Z30H.6B 前 桥 Front Axle
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G001190-00008 |
1 |
销A16×50 |
Pin |
2 |
50512614- |
|
2 |
Z30E.6-1 |
1 |
前桥壳 |
Front axle Case |
1 |
||
3 |
B-G061730-00010 |
1 |
扁螺母M20×1.5ZnD |
Nut |
8 |
||
4 |
B-G061710-00013 |
1 |
螺母M20×1.5-10ZnD |
Nut |
8 |
||
5 |
B-G000930-00008 |
1 |
垫圈20 |
Washer |
8 |
||
6 |
B-G00097B-00010 |
1 |
垫圈20ZnD |
Washer |
8 |
||
7 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Plug |
4 |
||
8 |
B-J009820-00008 |
1 |
垫圈27 |
Washer |
4 |
||
9 |
W-03-00023 |
1 |
通气塞 |
Vent-plug |
2 |
||
10 |
Z30.6E-2 |
1 |
半轴 |
Side shaft |
2 |
||
11 |
Z30E.6-15 |
1 |
行星轮架盖板 |
Cover |
2 |
||
12 |
Z30E.6-16 |
1 |
垫 |
Gasket |
2 |
||
13 |
Z30E.6-12 |
1 |
行星齿轮轴 |
Shaft |
6 |
||
14 |
B-G003080-00001 |
1 |
钢球10 |
Ball |
6 |
||
15 |
Z30E.6-9 |
1 |
行星轮架 |
Planet carrier |
2 |
||
16 |
B-G057850-00028 |
1 |
螺栓M20×1.5×260-10.9ZnD |
Bolt |
8 |
||
17 |
Z30E.6-8 |
1 |
垫 |
Gasket |
2 |
||
19 |
B-G00894A-00016 |
1 |
挡圈48 |
Washer |
2 |
||
20 |
Z30E.6-11 |
1 |
行星齿轮垫片 |
Spacer |
12 |
||
21 |
B-G003090-00002 |
1 |
滚针5×49.8 |
Needle |
168 |
||
22 |
Z30E.6-10 |
1 |
行星齿轮 |
Planet gear |
6 |
||
23 |
B-G001190-00004 |
1 |
销A12×30 |
Pin |
4 |
||
24 |
Z30E.6-7A |
1 |
内齿圈 |
Gear ring |
2 |
||
25 |
Z30E.6-6 |
1 |
轮壳 |
Wheel hub |
2 |
||
26 |
B-G002970-00015 |
1 |
轴承32021 |
Bearing |
2 |
||
27 |
B-G09877A-00015 |
1 |
油封FB140×170×16 |
Oil seal |
2 |
||
28 |
Z30E.6-5 |
1 |
连接套 |
Sleeve |
2 |
||
29 |
Z30.6-6 |
1 |
制动盘 |
Brake disk |
2 |
||
30 |
Z30.6-5 |
1 |
止动垫片 |
Check spacer |
12 |
||
31 |
B-G000930-00005 |
1 |
垫圈14 |
Spacer |
56 |
||
32 |
B-G057860-00014 |
1 |
螺栓M14×1.5×40-10.9 |
Blot |
24 |
||
33 |
Z30E.6-3A |
1 |
前桥左轮边支承轴 |
Supporting shaft(L) |
1 |
||
Z30E.6-4A |
1 |
前桥右轮边支承轴 |
Supporting shaft(R) |
1 |
|||
34 |
Z30.6-30 |
1 |
垫 |
Gasket |
2 |
||
35 |
Z30.6-19A Z30.6-19B Z30.6-19C |
1 |
调整垫 调整垫 调整垫 |
Shim Shim Shim |
2 2 2 |
||
36 |
Z30.6-18 |
1 |
半轴定位堵 |
Dowel |
2 |
||
37 |
B-G001190-00015 |
1 |
销A5×25 |
Pin |
2 |
||
38 |
B-G001190-00007 |
1 |
销A16×32 |
Pin |
4 |
||
39 |
Z30E.6-14 |
1 |
太阳齿轮 |
Sun gear |
2 |
||
40 |
B-G001190-00014 |
1 |
销A5×10 |
Pin |
4 |
||
41 |
Z30E.6-13 |
1 |
太阳齿轮垫片 |
Washer |
2 |
||
42 |
B-G008100-00001 |
1 |
螺母M68×2 |
Nut |
2 |
||
43 |
B-G008580-00002 |
1 |
圆螺母止动垫圈68 |
Washer |
2 |
||
44 |
B-G008120-00002 |
1 |
螺母M68×2 |
Nut |
2 |
||
45 |
Z30.6-24 |
1 |
衬套 |
Bush |
2 |
Z30H.6B 前 桥 Front Axle
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
46 |
B-G002970-00016 |
1 |
轴承32022 |
Bearing |
2 |
50512614- |
|
47 |
Z30.6-27 |
1 |
螺母M14×1.5 |
Nut |
24 |
||
48 |
Z30.6-28 |
1 |
螺栓 |
Bolt |
24 |
||
49 |
Z30E.6-2 |
1 |
止动垫片 |
Washer |
8 |
||
50 |
B-G000930-00008 |
1 |
垫圈20 |
Spacer |
16 |
||
51 |
B-G057850-00029 |
1 |
螺栓M20×1.5×50-10.9 |
Bolt |
16 |
||
52 |
B-G057820-00097 |
1 |
螺栓M18×50-10.9 |
Bolt |
18 |
||
53 |
B-Q020490-00009 |
1 |
垫圈18 |
Washer |
18 |
||
54 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
4 |
||
55 |
Z30.6-31 |
1 |
螺栓M24×1.5 |
Bolt |
4 |
||
56 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
18 |
||
57 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
18 |
||
58 |
B-G057830-00056 |
1 |
螺栓M14×35-10.9ZnD |
Bolt |
32 |
||
59 |
B-G008270-00004 |
1 |
铆钉2×5 |
Pin |
4 |
||
60 |
Z30H.6.1-1 |
1 |
标牌 |
Name plate |
1 |
||

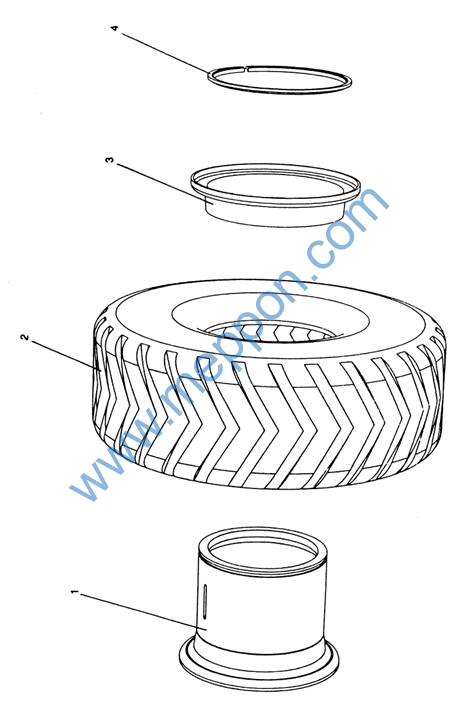

Z30H.6B.1 轮辋总成 Wheel Ass’y
Z30H.6B.1 轮辋总成 Wheel Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.6.1-1 |
1 |
轮辋–轮辐组件 |
Rim-Spoke Ass’y |
4 |
50512614- |
|
2 |
W-14-00007 |
1 |
轮胎17.5-25-12PRL-3 |
Tyre |
4 |
||
3 |
Z30.6.2A-3 |
1 |
活动座圈 |
Snap ring |
4 |
||
4 |
Z30.6.2A-2 |
1 |
锁圈 |
Lock ring |
4 |
||
Z30H.6.1.1 前桥主传动 Front Axle Main Drive
Z30H.6.1.1 前桥主传动 Front Axle Main Drive
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000910-00059 |
1 |
销6.3×60 |
Cotter pin |
1 |
50512614- |
|
2 |
Z30.6.1-25 |
1 |
螺母M30×1.5 |
Nut |
1 |
||
3 |
Z30.6.1-26 |
1 |
垫圈 |
Washer |
1 |
||
4 |
Z30.6.1-24 |
1 |
法兰盘 |
Flange |
1 |
||
5 |
B-G057820-00063 |
1 |
螺栓M14×50ZnD |
Bolt |
7 |
||
6 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
23 |
||
7 |
Z30.6.1-23 |
1 |
压盖 |
Cover |
1 |
||
8 |
Z30.6.1-22 |
1 |
垫 |
Gasket |
1 |
||
9 |
W-15-00113 |
1 |
密封圈AE 3409 A0(NOK) |
Oil seal |
1 |
||
10 |
Z30.6.1-21 |
1 |
甩油盘 |
Oil thrower pan |
1 |
||
11 |
B-G002970-00008 |
1 |
滚动轴承31311 |
Bearing |
1 |
||
12 |
Z30.6.1-18A |
1 |
调整垫圈 |
Spacer |
1 |
||
Z30.6.1-18B |
1 |
调整垫圈 |
Spacer |
1 |
|||
Z30.6.1-18C |
1 |
调整垫圈 |
Spacer |
1 |
|||
Z30.6.1-18D |
1 |
调整垫圈 |
Spacer |
1 |
|||
13 |
Z30.6.1-17 |
1 |
支撑套 |
Sleeve |
1 |
||
14 |
Z30.6.1-20 |
1 |
轴承座 |
Bearing seat |
1 |
||
15 |
B-G057820-00041 |
1 |
螺栓M12×50ZnD |
Bolt |
1 |
||
16 |
Z30.6.1-19A |
1 |
调整垫圈 |
Spacer |
1 |
||
Z30.6.1-19B |
1 |
调整垫圈 |
Spacer |
1 |
|||
Z30.6.1-19C |
1 |
调整垫圈 |
Spacer |
1 |
|||
Z30.6.1-19D |
1 |
调整垫圈 |
Spacer |
1 |
|||
17 |
B-G002970-00010 |
1 |
滚动轴承31313 |
Bearing |
1 |
||
18 |
Z30.6.1-16L |
1 |
主动螺伞齿轮 |
Drive pinion |
1 |
||
19 |
B-G057830-00062 |
1 |
螺栓M14×45ZnD |
Bolt |
16 |
||
20 |
B-G001190-00007 |
1 |
销A16×32 |
Pin |
1 |
||
21 |
Z30.6.1-15 |
1 |
托架 |
Bracket |
1 |
||
22 |
B-G057830-00058 |
1 |
螺栓M14×40 |
Bolt |
12 |
||
23 |
Z30.6.1-8 |
1 |
止动垫片 |
Check spacer |
6 |
||
24 |
Z30.6E.1-11 |
1 |
轴承座 |
Bearing seat |
2 |
||
25 |
Z30.6.1-12A |
1 |
调整垫 |
Spacer |
2 |
||
Z30.6.1-12B |
1 |
调整垫 |
Spacer |
2 |
|||
Z30.6.1-12C |
1 |
调整垫 |
Spacer |
2 |
|||
Z30.6.1-12D |
1 |
调整垫 |
Spacer |
2 |
|||
26 |
B-G002970-00020 |
1 |
滚动轴承32215 |
Bearing |
2 |
||
27 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
1 |
||
28 |
B-G000910-00032 |
1 |
销3.2×30 |
Cotter pin |
12 |
||
29 |
B-G061780-00003 |
1 |
螺母M12 |
Nut |
12 |
||
30 |
Z30.6E.1-4 |
1 |
差速器半壳 |
Half case |
1 |
