SINOMACH CHANGLIN 933 wheel loader parts catalog 08
变速箱总成
Transmission Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
933.4 |
1 |
变速箱总成 |
Transmission Ass’y |
1 |
00005- |
||
1 |
1 |
变速箱体及附件(Ⅰ) |
Transmission and Accessories(Ⅰ) |
1 |
00005- |
||
2 |
1 |
变速箱体及附件(Ⅱ) |
Transmission and Accessories(Ⅱ) |
1 |
00005- |
||
3 |
Z30E.4.13 |
1 |
档位阀总成 |
Clutch Valve Ass’y |
1 |
00005- |
|
4 |
Z30.4.21 |
1 |
滤清器总成 |
Filter Ass’y |
1 |
00005- |
|
5 |
Z30H.4.1A |
1 |
前进/倒退档轴总成 |
Forward and Reverse Gear Ass’y |
1 |
00005- |
|
6 |
Z30E.4.2 |
1 |
倒档轴总成 |
Reverse Shaft Ass’y |
1 |
00005- |
|
7 |
Z30E.4.3 |
1 |
中间轴总成 |
Medium Shaft Ass’y |
1 |
00005- |
|
8 |
Z30E.4.5 |
1 |
一档总成 |
1st Speed Ass’y |
1 |
00005- |
|
9 |
Z30E.4.4 |
1 |
二、三档轴总成 |
2nd and 3rd Shaft Ass’y |
1 |
00005- |
|
10 |
Z30E.4.6 |
1 |
输出轴总成 |
Output Shaft Ass’y |
1 |
00005- |
|

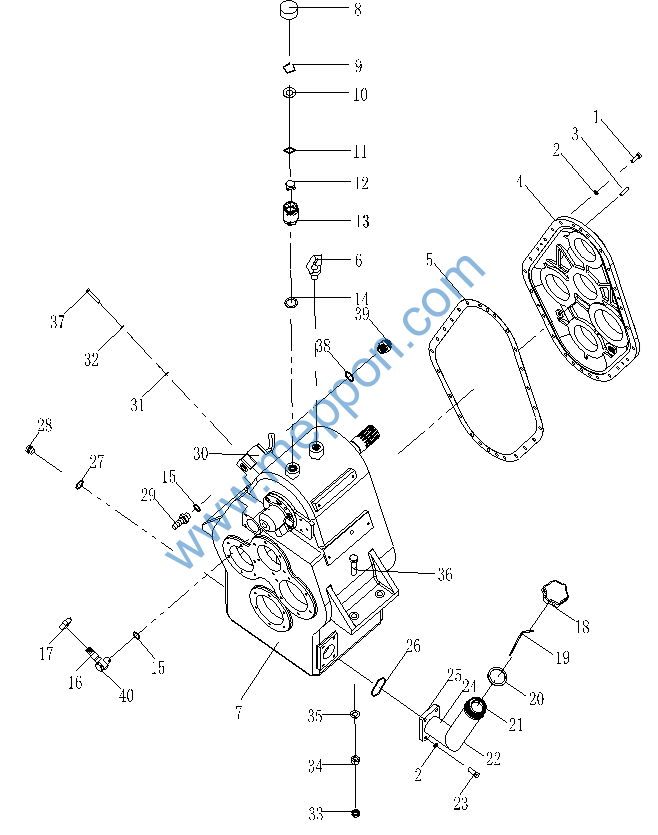

变速箱体及附件(Ⅰ)
Transmission and Accessories(Ⅰ)
变速箱体及附件(Ⅰ)
Transmission and Accessories(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD |
Bolt |
24 |
00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
28 |
00005- |
|
3 |
B-G001180-00001 |
1 |
销 A10×35 |
Pin |
2 |
00005- |
|
4 |
Z30E.4-5 |
1 |
箱盖 |
Cover |
1 |
00005- |
|
5 |
Z30E.4-4 |
1 |
纸垫 |
Paper pad |
1 |
00005- |
|
6 |
B-G008250-00003 |
1 |
吊环螺钉 M20 ZnD |
Screw |
1 |
00005- |
|
7 |
Z30E.4-1 |
1 |
箱体 |
Case |
1 |
00005- |
|
8 |
Z30.4.16-3 |
1 |
外盖 |
Cover |
1 |
00005- |
|
9 |
B-G00895A-00001 |
1 |
挡圈 40 |
Snap ring |
1 |
00005- |
|
10 |
Z30.4.16.1 |
1 |
过滤盘 |
Filter plate |
1 |
00005- |
|
11 |
B-Q020710-00064 |
1 |
O形圈 40×3.5 |
O-ring |
1 |
00005- |
|
12 |
Z30.4.16-2 |
1 |
杯盖 |
Cover |
1 |
00005- |
|
13 |
Z30.4.16-1 |
1 |
通气杯 |
Aerating cup |
1 |
00005- |
|
14 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
1 |
00005- |
|
15 |
B-J010020-00006 |
1 |
垫圈 20 |
Washer |
9 |
00005- |
|
16 |
Z30.4M.1.1 |
1 |
管接头 |
Elbow |
3 |
00005- |
|
17 |
B-J0088700-00014 |
1 |
喉箍d32 |
Clip |
6 |
00005- |
|
18 |
Z30E.4.12-6 |
1 |
盖 |
Cover |
1 |
00005- |
|
19 |
Z30E.4.12-2 |
1 |
油尺 |
Oil gauge |
1 |
00005- |
|
20 |
Z30E.4.12-7 |
1 |
垫 |
Plate |
1 |
00005- |
|
21 |
Z30E.4.12-1 |
1 |
接头 |
Joint |
1 |
00005- |
|
22 |
Z30E.4.12-4 |
1 |
钢管 60×3.5 |
Steel pipe |
1 |
00005- |
|
23 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD |
Bolt |
4 |
00005- |
|
24 |
Z30E.4.12-5 |
1 |
钢管 60×3.5 |
Pipe |
1 |
00005- |
|
25 |
Z30E.4.12-3 |
1 |
法兰 |
Flange |
1 |
00005- |
|
26 |
B-Q020710-00091 |
1 |
0形圈 70×3.1 |
O-ring |
1 |
00005- |
|
27 |
B-J010020-00008 |
1 |
垫圈 24 |
Washer |
1 |
00005- |
|
28 |
B-J010000-00010 |
1 |
螺塞 M24×1.5 ZnD |
Plug |
1 |
00005- |
|
29 |
Z30.4.17-3 |
1 |
接 |
Joint |
3 |
00005- |
|
30 |
Z30E.4.14-1 |
1 |
冷却油分流器 |
Diverter |
1 |
00005- |
|
31 |
B-G00097B-00023 |
1 |
垫圈 8 ZnD |
Washer |
3 |
00005- |
|
32 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
3 |
00005- |
|
33 |
B-G061720-00004 |
1 |
螺母 M16 ZnD |
Nut |
4 |
00005- |
|
34 |
B-G061700-00014 |
1 |
螺母 M16 ZnD |
Nut |
4 |
00005- |
|
35 |
B-G00097B-00008 |
1 |
垫圈 16 ZnD |
Washer |
4 |
00005- |
|
36 |
B-G057820-00087 |
1 |
螺栓 M16×70 ZnD |
Bolt |
4 |
00005- |
|
37 |
B-G057830-00151 |
1 |
螺栓 M8×50 ZnD |
Bolt |
3 |
00005- |
|
38 |
B-J010020-00009 |
1 |
垫圈 27 |
Washer |
1 |
00005- |
|
39 |
Z30.2M.4-1 |
1 |
接头 |
Joint |
1 |
00005- |
|
40 |
B-J009990-00016 |
1 |
螺栓M20x1.5×38ZnD |
Bolt |
3 |
00005- |
变速箱体及附件(Ⅱ)
Transmission and Accessories(Ⅱ)
变速箱体及附件(Ⅱ)
Transmission and Accessories(Ⅱ)
No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020750-00096 |
1 |
胶管接头 8I-470 |
Joint |
1 |
00005- |
|
2 |
B-Q020750-00103 |
1 |
胶管接头 8I-600 |
Joint |
1 |
00005- |
|
3 |
B-Q020750-00098 |
1 |
胶管接头 8I-500 |
Joint |
1 |
00005- |
|
4 |
B-Q020750-00095 |
1 |
胶管接头 8I-400 |
Joint |
2 |
00005- |
|
5 |
Z30E.4.14-2 |
1 |
输油胶管 φ16×520 |
Hose |
1 |
00005- |
|
6 |
Z30E.4.14-4 |
1 |
输油胶管 φ16×520 |
Hose |
1 |
00005- |
|
7 |
Z30E.4.14-3 |
1 |
输油胶管 φ16×610 |
Hose |
1 |
00005- |
|
前进/倒退档轴总成
Forward and Reverse Gear Ass’y
