SINOMACH CHANGLIN 933 wheel loader parts catalog 10

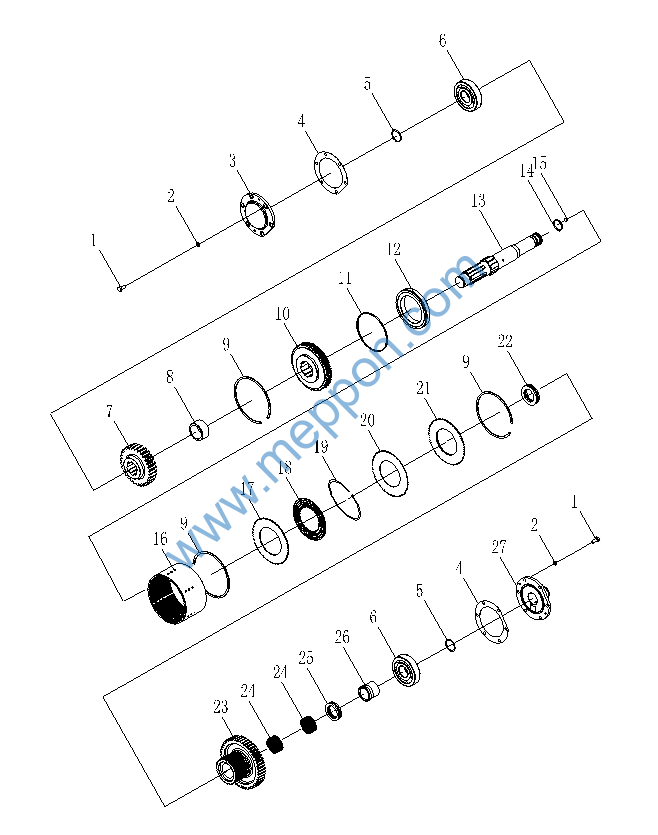

二、三档轴总成
2nd and 3rd Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.4.4 B-G057830-00006 |
1 1 |
二、三档轴总成 螺栓 M10×25 ZnD |
2nd and 3rd Shaft Ass’y Bolt |
1 12 |
00005- 00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
00005- |
|
3 |
Z30E.4.4-5 |
1 |
进油轴承盖 |
Cover |
1 |
00005- |
|
4 |
Z30E.4.4-7A |
1 |
纸垫 |
Paper pad |
2 |
00005- |
|
Z30E.4.4-7B |
1 |
纸垫 |
Paper pad |
2 |
00005- |
||
5 |
B-G00894A-00015 |
1 |
挡圈 45 |
Snap ring |
2 |
00005- |
|
6 |
B-G002760-00029 |
1 |
轴承 6309 |
Bearing |
2 |
00005- |
|
7 |
Z30E.4.4-8 |
1 |
套 |
Sleeve |
1 |
00005- |
|
8 |
B-G003010-00001 |
1 |
轴承 8109 |
Bearing |
1 |
00005- |
|
9 |
W-03-00007 |
1 |
有保持架滚针轴承 9243/55 |
Bearing |
3 |
00005- |
|
10 |
Z30E.4.4-4 |
1 |
三档离合器齿轮 |
Gear |
1 |
00005- |
|
11 |
B-G003010-00003 |
1 |
轴承 8111 |
Bearing |
3 |
00005- |
|
12 |
B-G000780-00006 |
1 |
螺钉 M12×12 |
Screw |
2 |
00005- |
|
13 |
Z30.4.1-19 |
1 |
油封环 |
Oil seal ring |
4 |
00005- |
|
14 |
Z30E.4.4-2 |
1 |
二、三档轴 |
Shaft |
1 |
00005- |
|
15 |
Z30.4.1-16 |
1 |
挡圈 |
Snap ring |
4 |
00005- |
|
16 |
Z30.4.1-11 |
1 |
盖板 |
Hood |
2 |
00005- |
|
17 |
Z30.4.1-4 |
1 |
主动片 |
Drive disk |
17 |
00005- |
|
18 |
Z30.4.1-6 |
1 |
波形弹簧 |
Wave spring |
34 |
00005- |
|
19 |
Z30.4.1-5 |
1 |
从动片 |
Driven disk |
17 |
00005- |
|
20 |
Z30.4.1-9 |
1 |
压板 |
Holder |
2 |
00005- |
|
21 |
Z30.4.4-5 |
1 |
齿圈 |
Gear ring |
1 |
00005- |
|
22 |
Z30.4.1-8A |
1 |
活塞 |
Piston |
2 |
00005- |
|
23 |
Z30.4.1-22B |
1 |
油封环 |
Oil seal ring |
2 |
00005- |
|
24 |
Z30.4.1-7AL |
1 |
缸体 |
Cylinder body |
l |
00005- |
|
25 |
Z30E.4.4-3L |
1 |
二档离合器齿轮 |
Gear |
1 |
00005- |
|
26 |
Z30E.4.4-1L |
1 |
输出主动齿轮 |
Gear |
1 |
00005- |
|
27 |
Z30E.4.4-6 |
1 |
轴承盖 |
Cover |
1 |
00005- |
|
一档总成
1st Speed Ass’y
一档总成
1st Speed Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.4.5 B-G057830-00006 |
1 1 |
一档总成 螺栓 M10×25 ZnD |
1st Speed Ass’y Bolt |
1 12 |
00005- 00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
00005- |
|
3 |
Z30E.4.5-9 |
1 |
轴承盖 |
Cover |
1 |
00005- |
|
4 |
Z30E.4.5-8A |
1 |
垫 |
Spacer |
2 |
00005- |
|
Z30E.4.5-8B |
1 |
垫 |
Spacer |
2 |
00005- |
||
5 |
B-G00894A-00015 |
1 |
挡圈 45 |
Snap ring |
2 |
00005- |
|
6 |
B-G002760-00035 |
1 |
滚动轴承 6409 |
Bearing |
2 |
00005- |
|
7 |
Z30E.4.5-2L |
1 |
一档主动齿轮 |
Gear |
1 |
00005- |
|
8 |
Z30E.4.5-3 |
1 |
套 |
Sleeve |
1 |
00005- |
|
9 |
Z30.4.1-16 |
1 |
挡圈 |
Snap ring |
3 |
00005- |
|
10 |
Z30E.4.5-4 |
1 |
一档缸体 |
Cylinder body |
1 |
00005- |
|
11 |
Z30.4.1-22B |
1 |
油封环 |
Oil seal ring |
1 |
00005- |
|
12 |
Z30.4.1-8A |
1 |
活塞 |
Piston |
1 |
00005- |
|
13 |
Z30E.4.5-1 |
1 |
一档轴 |
Shaft |
1 |
00005- |
|
14 |
Z30.4.1-19 |
1 |
油封环 |
Oil seal ring |
2 |
00005- |
|
15 |
B-G000780-00006 |
1 |
螺钉 M12×12 |
Screw |
1 |
00005- |
|
16 |
Z30E.4.5-10 |
1 |
齿圈 |
Gear ring |
1 |
00005- |
|
17 |
Z30.4.1-9 |
1 |
压板 |
Holder |
1 |
00005- |
|
18 |
Z30.4.1-5 |
1 |
从动片 |
Driven disk |
13 |
00005- |
|
19 |
Z30.4.1-6 |
1 |
波形弹簧 |
Wave spring |
26 |
00005- |
|
20 |
Z30.4.1-4 |
1 |
主动片 |
Drive disk |
13 |
00005- |
|
21 |
Z30.4.1-11 |
1 |
盖板 |
Cover |
1 |
00005- |
|
22 |
B-G003010-00003 |
1 |
轴承 8111 |
Bearing |
1 |
00005- |
|
23 |
Z30E.4.5-5L |
1 |
一档离合器齿轮 |
Gear |
1 |
00005- |
|
24 |
W-03-00041 |
1 |
有保持架滚针轴承 29243/55 |
Needle Searing |
2 |
00005- |
|
25 |
B-G003010-00002 |
1 |
轴承 8110 |
Bearing |
1 |
00005- |
|
26 |
Z30E.4.5-6 |
1 |
轴套 |
Sleeve |
1 |
00005- |
|
27 |
Z30E.4.5-7 |
1 |
进油轴承盖 |
Cover |
1 |
00005- |
|

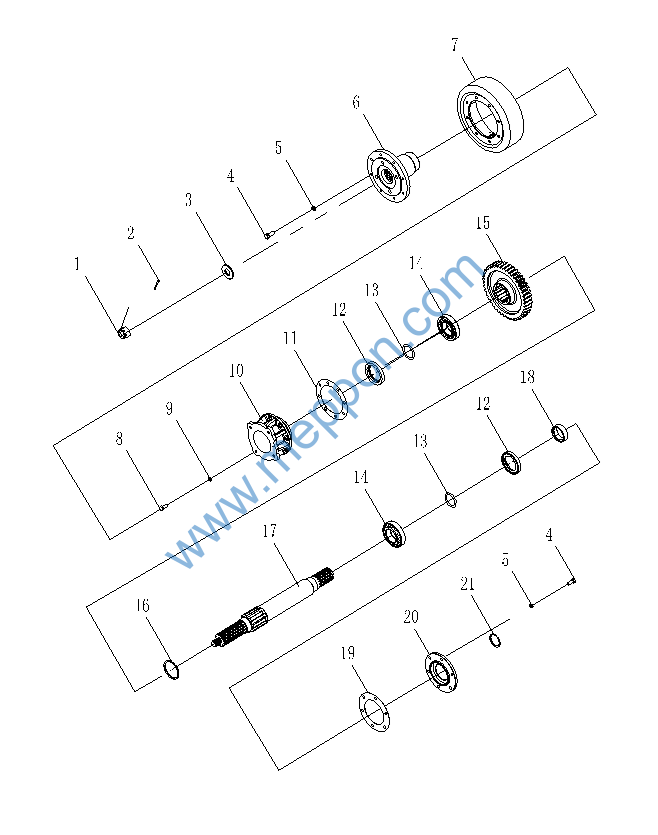

输出轴总成
Output Shaft Ass’y
输出轴总成
Output Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.4.6 B-Q020430-00002 |
1 |
输出轴总成 螺母 M24×1.5 ZnD |
Output Shaft Ass’y Nut |
1 |
00005- 00005- |
|
2 |
B-G000910-00048 |
1 |
销 5×45 |
Pin |
1 |
00005- |
|
3 |
Z30.4.7A-1 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
4 |
B-G057830-00006 |
1 |
螺栓 M10×25 ZnD |
Bolt |
22 |
00005- |
|
5 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
22 |
00005- |
|
6 |
Z30E.4.6-1 |
1 |
输出法兰 |
Output flange |
1 |
00005- |
|
7 |
W-18-00056 |
1 |
制动器DXF.2-30E |
Braker |
1 |
00005- |
|
8 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD |
Bolt |
4 |
00005- |
|
9 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
00005- |
|
10 |
Z30E.4.6-2 |
1 |
轴承座 |
Bearing seat |
1 |
00005- |
|
11 |
Z30E.4.6-5 |
1 |
纸垫 |
Spacer |
1 |
00005- |
|
12 |
W-15-00113 |
1 |
油封AE3409A0(NOK) |
Oil seal |
2 |
00005- |
|
13 |
B-Q020710-00084 |
1 |
O形圈 60×5.7 |
O-ring |
2 |
00005- |
|
14 |
B-G002970-00018 |
1 |
滚动轴承 32211 |
Bearing |
2 |
00005- |
|
15 |
Z30E.4.6-3L |
1 |
输出齿轮 |
Output gear |
1 |
00005- |
|
16 |
B-G00894A-00021 |
1 |
挡圈 72 |
Snap ring |
1 |
00005- |
|
17 |
Z30E.4.6-4 |
1 |
输出轴 |
Output shaft |
l |
00005- |
|
18 |
Z30.4.7-6 |
1 |
套 |
Sleeve |
1 |
00005- |
|
19 |
Z30.4.7-7 |
1 |
垫 |
Spacer |
1 |
00005- |
|
20 |
Z30.4.7-8 |
1 |
轴承盖 |
Bearing cover |
1 |
00005- |
|
21 |
B-G00894A-00017 |
1 |
挡圈 50 |
Snap ring |
1 |
00005- |
|

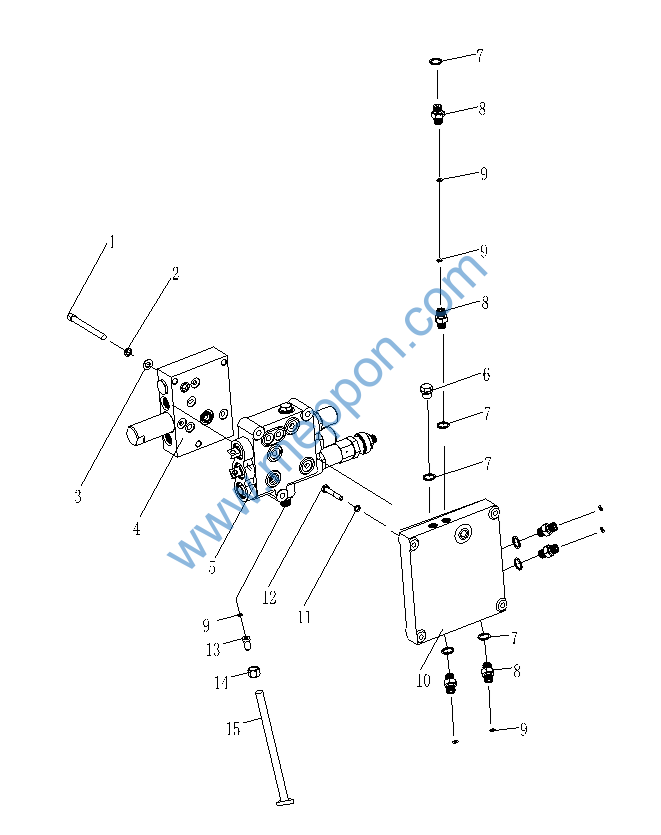

档位阀和分配阀总成
Clutch Valve and Distributing Valve Ass’y
