SINOMACH CHANGLIN 933 wheel loader parts catalog 12
滤清器总成
Filter Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.21 Z30.4.21-12 |
1 1 |
滤清器总成 铝垫 |
Filter Ass’y Al-pad |
1 2 |
00005- 00005- |
|
2 |
Z30.4.21.1 |
1 |
滤清器罩 |
Filter boot |
1 |
00005- |
|
3 |
Z30.4.21-3 |
1 |
滤清器罩下端盖 |
Cover |
1 |
00005- |
|
4 |
Z30.4.21-11 |
1 |
滤网 |
Screen |
1 |
00005- |
|
5 |
Z30.4.21-10 |
1 |
滤清器骨架 |
Skeleton |
1 |
00005- |
|
6 |
Z30.4.21-6 |
1 |
垫 |
Pad |
1 |
00005- |
|
7 |
Z30.4.21-7 |
1 |
盖板 |
Cover |
1 |
00005- |
|
8 |
B-Q020710-00104 |
1 |
O形圈 90×3.1 |
O-ring |
1 |
00005- |
|
9 |
Z30.4.21-8 |
1 |
法兰盘 |
Flange |
1 |
00005- |
|
10 |
B-Q020710-00070 |
1 |
O形圈 45×3.5 |
O-ring |
1 |
00005- |
|
11 |
Z30.4.21-2 |
1 |
联接螺杆 |
Screw |
1 |
00005- |
|
12 |
Z30.4.21-4 |
1 |
油管 |
Tube |
1 |
00005- |
|
13 |
Z30.4.21-9 |
1 |
接头 |
Joint |
1 |
00005- |
|
14 |
B-Q020710-00042 |
1 |
O形圈 25×2.4 |
O-ring |
1 |
00005- |
|
15 |
B-G000910-00023 |
1 |
销 2×36 ZnD |
Cotter pin |
1 |
00005- |
|
16 |
B-G061780-00002 |
1 |
螺母 M10 ZnD |
Nut |
1 |
00005- |
|
17 |
Z30.14.8.3-3 |
1 |
隔垫 |
Spacer |
15 |
00005- |
|
18 |
Z30.14.8.3-2 |
1 |
永磁铁 |
Magnet |
4 |
00005- |
|
19 |
Z30.4.21-1 |
1 |
铝管 |
Al-pipe |
1 |
00005- |
|
20 |
Z30.4.21-5 |
1 |
滤清器上端盖 |
Cover |
1 |
00005- |
|
21 |
B-J010020-00001 |
1 |
垫圈 10 |
Washer |
4 |
00005- |
|
22 |
B-G057830-00012 |
1 |
螺栓 M10×35 ZnD |
Bolt |
4 |
00005- |
|
23 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
00005- |
|
24 |
B-G057830-00143 |
1 |
螺栓 M8×25 ZnD |
Bolt |
4 |
00005- |
|

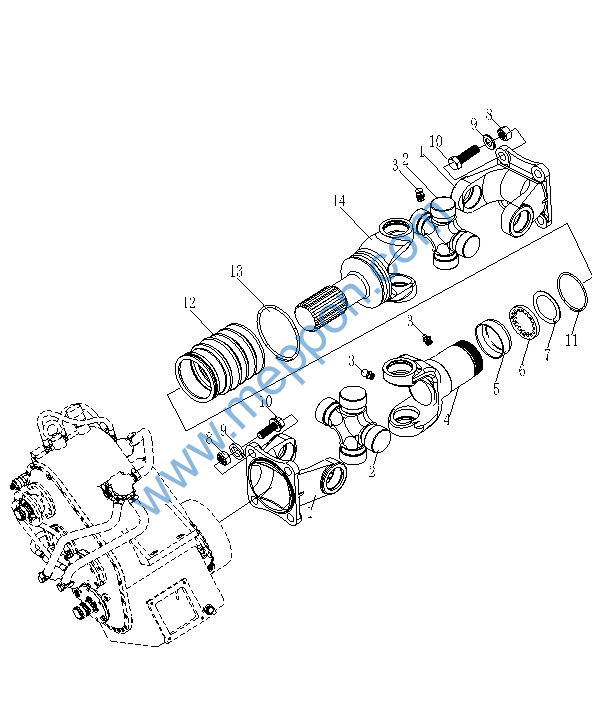

五、前传动轴
Front Drive Shaft
前传动轴(Ⅰ) Front Drive Shaft(Ⅰ)
前传动轴(Ⅰ) Front Drive Shaft(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.3B-2 |
突缘叉 |
Flange fork |
2 |
00005- |
||
2 |
W-04-00012 |
十字轴总成 |
Cross shaft ass’y |
2 |
00005- |
||
3 |
B-J07940A-00001 |
油杯M10×1 |
Grease cup |
3 |
00005- |
||
4 |
Z30A.5.1.1 |
滑动叉总成 |
Slide fork ass’y |
1 |
00005- |
||
5 |
W-04-00017 |
套管叉油封盖 |
Cover |
1 |
00005- |
||
6 |
W-04-00025 |
油封 |
Oil seal |
1 |
00005- |
||
7 |
W-04-00023 |
油封垫片 |
Spacer |
1 |
00005- |
||
8 |
B-G008890-00005 |
螺母M14×1.5ZnD |
Nut |
4 |
00005- |
||
9 |
B-G000930-00005 |
垫圈14 |
Washer |
8 |
00005- |
||
10 |
B-G057860-00019 |
螺母M14×1.5×45 ZnD |
Bolt |
1 |
00005- |
||
11 |
W-04-00021 |
小卡环 |
Clip ring |
1 |
00005- |
||
12 |
W-04-00008 |
花键护套 |
Sleeve |
1 |
00005- |
||
13 |
W-04-00002 |
大卡环 |
Big ring |
1 |
00005- |
||
14 |
Z30E.5.1.1 |
花键轴叉 |
Spline fork |
1 |
00005- |
||

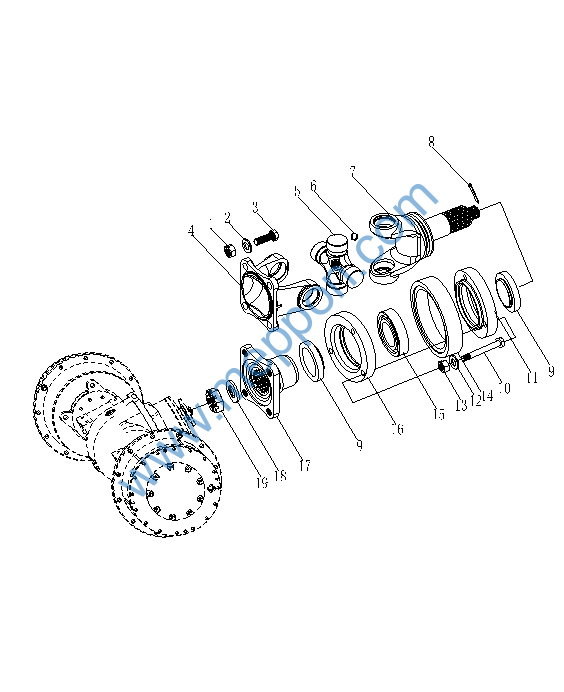

前传动轴(Ⅱ) Front Drive Shaft(Ⅱ)
