SINOMACH CHANGLIN 933 wheel loader parts catalog 16

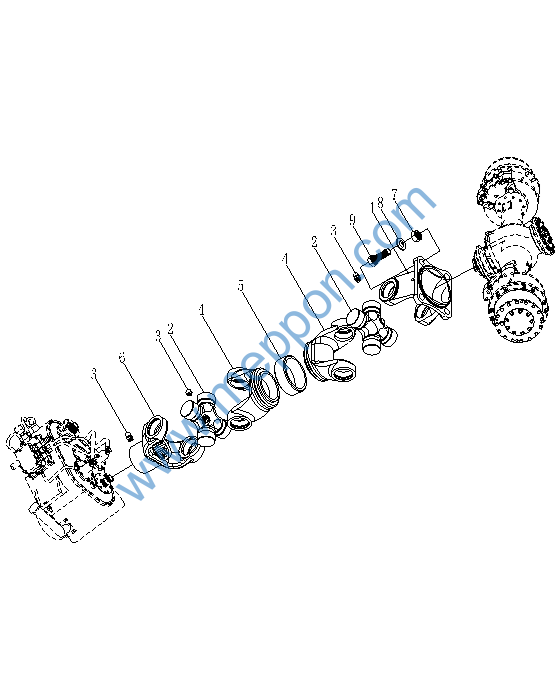

七、后传动轴
Rear Drive Shaft
后传动轴 Rear Drive Shaft
后传动轴 Rear Drive Shaft
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30B.2 |
1 |
突缘叉 |
Fork |
1 |
00005- |
|
2 |
W-04-00012 |
1 |
十字轴总成 |
Cross axle ass’y |
2 |
00005- |
|
3 |
B-J07940B-00001 |
1 |
油杯45°M10×1 |
Grease cup |
3 |
00005- |
|
4 |
Z30.7B-2 |
1 |
万向节叉 |
Fork |
2 |
00005- |
|
5 |
Z30E.7-1 |
1 |
套 |
Sleeve |
1 |
00005- |
|
6 |
Z30.7B-1 |
1 |
套管叉 |
Fork |
1 |
00005- |
|
7 |
B-G008890-00005 |
1 |
螺母M14×1.5 ZnD |
Nut |
4 |
00005- |
|
8 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
4 |
00005- |
|
9 |
B-G057860-00019 |
1 |
螺栓M14×1.5×45 ZnD |
Bolt |
4 |
00005- |
|

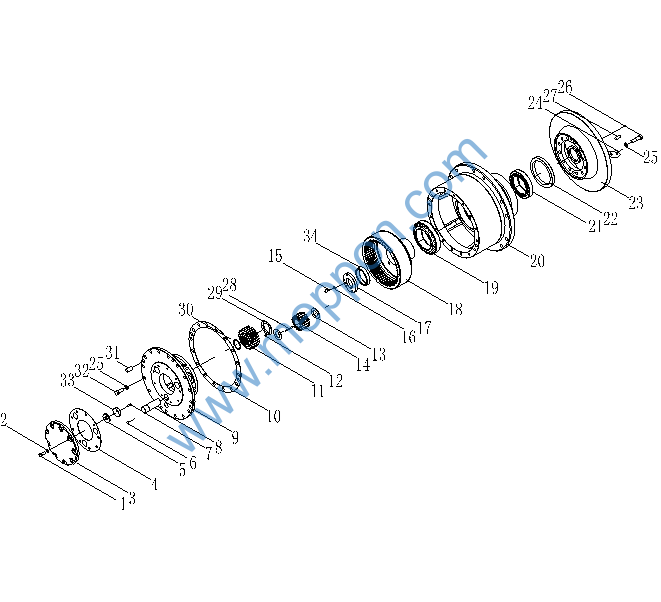

八、后 桥
Rear Axle
后 桥(Ⅰ) Rear Axle(Ⅰ)
