SINOMACH CHANGLIN 936 wheel loader parts catalog 09

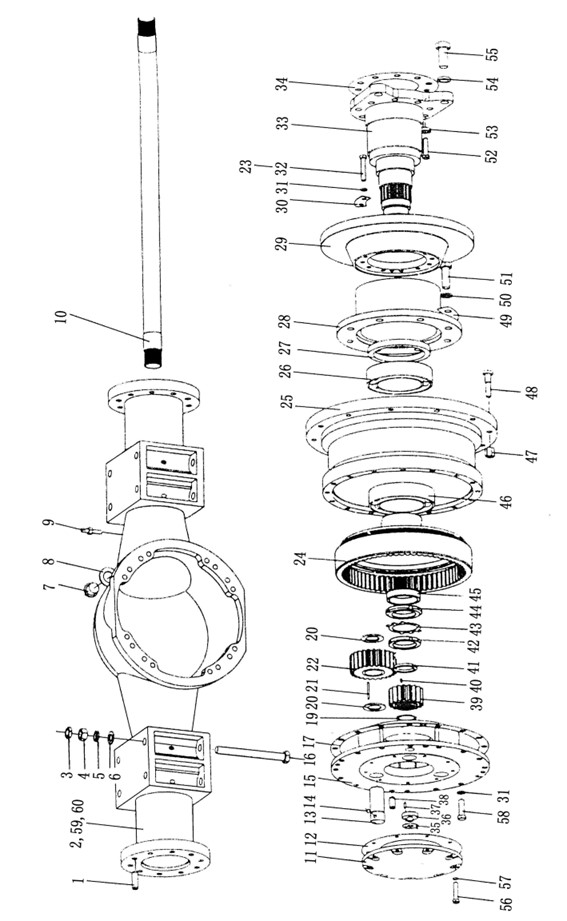

Z30E.6B 前桥 Front Axle
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G001190-00008 |
1 |
销A16×50 |
Pin |
2 |
9360005- |
|
2 |
Z30E.6-1 |
1 |
前桥壳 |
Front axle Case |
1 |
9360005- |
|
3 |
B-G061730-00010 |
1 |
螺母M20×1.5ZnD |
Nut |
8 |
9360005- |
|
4 |
B-G061710-00013 |
1 |
螺母M20×1.5-10ZnD |
Nut |
8 |
9360005- |
|
5 |
B-G000930-00008 |
1 |
垫圈20 |
Washer |
8 |
9360005- |
|
6 |
B-G00097B-00010 |
1 |
垫圈20ZnD |
Washer |
8 |
9360005- |
|
7 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Plug |
4 |
9360005- |
|
8 |
B-J009820-00008 |
1 |
垫圈27 |
Washer |
4 |
9360005- |
|
9 |
W-03-00023 |
1 |
透气塞|NJ-130 |
Vent-plug |
2 |
9360005- |
|
10 |
Z30.6E-2 |
1 |
半轴 |
Side shaft |
2 |
9360005- |
|
11 |
Z30E.6-15 |
1 |
行星轮架盖板 |
Cover |
2 |
9360005- |
|
11 |
Z30E.6-15A |
1 |
行星轮架盖板 |
Cover |
2 |
9360005- |
|
12 |
Z30E.6-16 |
1 |
垫 |
Gasket |
2 |
9360005- |
|
13 |
Z30E.6-12 |
1 |
行星齿轮轴 |
Shaft |
6 |
9360005- |
|
14 |
B-G003080-00001 |
1 |
钢球10.0000-G100-b |
Ball |
6 |
9360005- |
|
15 |
Z30E.6-9 |
1 |
行星轮架 |
Planet carrier |
2 |
9360005- |
|
16 |
B-G057850-00028 |
1 |
螺栓M20×1.5×260-10.9ZnD |
Bolt |
8 |
9360005- |
|
17 |
Z30E.6-8 |
1 |
垫 |
Gasket |
2 |
9360005- |
|
19 |
B-G00894A-00016 |
1 |
挡圈48 |
Washer |
2 |
9360005- |
|
20 |
Z30E.6-11 |
1 |
行星齿轮垫片 |
Spacer |
12 |
9360005- |
|
21 |
B-G003090-00002 |
1 |
滚针5×49.8 |
Needle |
168 |
9360005- |
|
22 |
Z30E.6-10 |
1 |
行星齿轮 |
Planet gear |
6 |
9360005- |
|
23 |
B-G001190-00004 |
1 |
销A12×30 |
Pin |
4 |
9360005- |
|
24 |
Z30E.6-7A |
1 |
内齿圈 |
Gear ring |
2 |
9360005- |
|
25 |
Z30E.6-6A |
1 |
轮壳 |
Wheel hub |
2 |
9360005- |
|
26 |
B-G002970-00015 |
1 |
轴承32021 |
Bearing |
2 |
9360005- |
|
27 |
B-G09877A-00015 |
1 |
油封FB140×170×16 |
Oil seal |
4 |
9360005- |
|
29 |
Z30E.6-18 |
1 |
制动盘 |
Brake disk |
2 |
9360005- |
|
30 |
Z30.6-5 |
1 |
止动垫片 |
Check spacer |
12 |
9360005- |
|
31 |
B-G000930-00005 |
1 |
垫圈14 |
Spacer |
56 |
9360005- |
|
32 |
B-G057860-00050 |
1 |
螺栓M14×1.5×50-10.9ZnD |
Blot |
24 |
9360005- |
|
33 |
Z30E.6-3A |
1 |
前桥左轮边支承轴 |
Supporting shaft(L) |
1 |
9360005- |
|
Z30E.6-4A |
1 |
前桥右轮边支承轴 |
Supporting shaft(R) |
1 |
9360005- |
||
34 |
Z30.6-30 |
1 |
垫 |
Gasket |
2 |
9360005- |
|
35 |
Z30.6-19A Z30.6-19B Z30.6-19C |
1 1 1 |
调整垫 调整垫 调整垫 |
Shim Shim Shim |
2 2 2 |
9360005- |
|
36 |
Z30.6-18 |
1 |
半轴定位堵 |
Dowel |
2 |
9360005- |
|
36 |
Z30.6-18A |
1 |
半轴定位堵 |
Dowel |
2 |
9360005- |
|
37 |
B-G001190-00015 |
1 |
销A5×25 |
Pin |
2 |
9360005- |
|
37 |
B-G001190-00051 |
1 |
销A5×20 |
Pin |
2 |
9360005- |
|
38 |
B-G001190-00007 |
1 |
销A16×32 |
Pin |
4 |
9360005- |
|
39 |
Z30E.6-14 |
1 |
太阳齿轮 |
Sun gear |
2 |
9360005- |
|
40 |
B-G001190-00014 |
1 |
销A5×10 |
Pin |
4 |
9360005- |
|
41 |
Z30E.6-13 |
1 |
太阳齿轮垫片 |
Washer |
2 |
9360005- |
|
42 |
B-G008100-00001 |
1 |
螺母M68×2 |
Nut |
2 |
9360005- |
|
43 |
B-G008580-00002 |
1 |
垫圈68 |
Washer |
2 |
9360005- |
|
44 |
Z30.6-33 |
1 |
螺母M68×2 |
Nut |
2 |
9360005- |
Z30E.6B 前桥 Front Axle
Z30E.6B 前桥 Front Axle
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
45 |
Z30.6-24 |
1 |
衬套 |
Bush |
2 |
9360005- |
|
46 |
B-G002970-00016 |
1 |
轴承32022 |
Bearing |
2 |
9360005- |
|
47 |
Z30.6-27A |
1 |
螺母M16×1.5 |
Nut |
24 |
9360005- |
|
48 |
Z30.6-28A |
1 |
螺栓 |
Bolt |
24 |
9360005- |
|
52 |
B-G057820-00097 |
1 |
螺栓M18×50-10.9 |
Bolt |
18 |
9360005- |
|
53 |
B-Q020490-00009 |
1 |
垫圈18 |
Washer |
18 |
9360005- |
|
54 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
4 |
9360005- |
|
55 |
Z30.6-31 |
1 |
螺栓M24×1.5 |
Bolt |
4 |
9360005- |
|
56 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
18 |
9360005- |
|
57 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
18 |
9360005- |
|
58 |
B-G057830-00056 |
1 |
螺栓M14×35-10.9ZnD |
Bolt |
32 |
9360005- |
|
59 |
B-G008270-00004 |
1 |
铆钉2×5 |
Pin |
4 |
9360005- |
|
60 |
Z30E.6-17 |
1 |
标牌 |
Name plate |
1 |
9360005- |
|

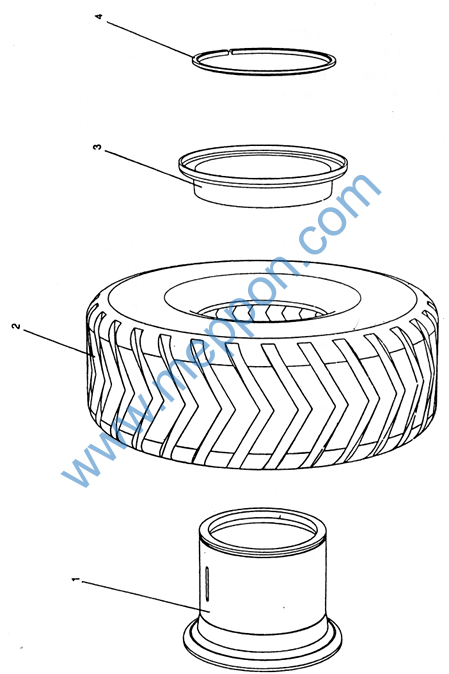

Z30H.6B.1A 轮辋总成 Wheel Ass’y
Z30H.6B.1A 轮辋总成 Wheel Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30H.6B.1A-1 |
1 |
轮辋体 |
Rim-Spoke Ass’y |
4 |
9360005- |
|
2 |
W-14-00007 |
1 |
轮胎17.5-25-12PR L-3 |
Tyre |
4 |
9360005- |
|
3 |
Z30H.6B.1A-3 |
1 |
活动座圈 |
Snap ring |
4 |
9360005- |
|
4 |
Z30H.6B.1A-2 |
1 |
锁圈 |
Lock ring |
4 |
9360005- |
|

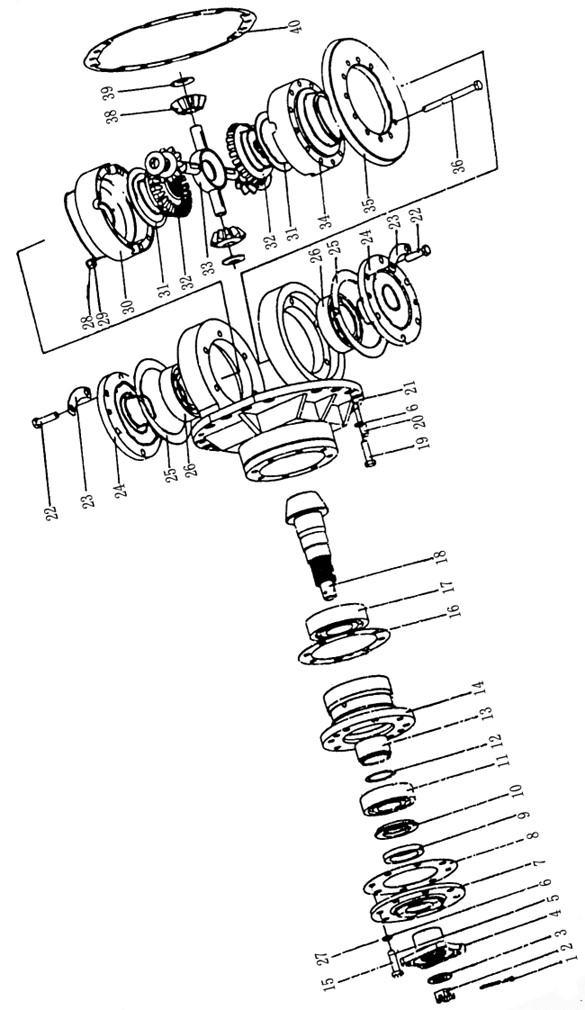

Z30E.6.2 前桥主传动 Front Axle Main Drive
