SINOMACH CHANGLIN 937 wheel loader parts catalog 14
937.14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
Z30E.14M.1 |
1 |
油管 |
Oil pipe |
1 |
50512614- |
|
2 |
Z30E.14F.2A |
1 |
油管 |
Oil pipe |
1 |
||
3 |
Z30E.14M.2 |
1 |
油管 |
Oil pipe |
1 |
||
4 |
Z30E.14M-1 |
1 |
45 低压胶管(l=250) |
Hose |
1 |
||
5 |
Z30E.14-2 |
1 |
51 低压胶管(l=680) |
Hose |
1 |
||
6 |
Z30E.14R.14 |
1 |
接头 |
Joint |
1 |
||
7 |
Z30E.14R.2A |
1 |
油管 |
Oil pipe |
1 |
||
8 |
Z30.14A.8-25 |
1 |
调整垫片 |
Washer |
6 |
||
9 |
937.14-1 |
1 |
垫圈 |
Washer |
6 |
||
10 |
937.14.1 |
1 |
联接板 |
Joint plate |
|||
11 |
937.14.2 |
1 |
油管 |
Oil pipe |
1 |
||
12 |
937.14.3 |
1 |
油管 |
Oil pipe |
1 |
||
13 |
937.14.4 |
1 |
油管 |
Oil pipe |
1 |
||
14 |
937.14.5 |
1 |
油管 |
Oil pipe |
1 |
||
15 |
Z30E.14R.15 |
1 |
软管总成 |
Hose ass’Y |
1 |
||
16 |
Z30E.14.13A |
1 |
油管 |
Oil pipe |
1 |
||
17 |
Z30E.14.14A |
1 |
油管 |
Oil pipe |
2 |
||
18 |
Z30.14A.8-26 |
1 |
调整垫片 |
Washer |
6 |
||
19 |
Z30E.14-3 |
1 |
板 |
Plate |
2 |
||
20 |
Z30E.14-4 |
1 |
衬垫 |
Spacer |
2 |
||
21 |
Z30E.14.16A |
1 |
油管 |
Oil pipe |
1 |
||
22 |
937.14.7 |
1 |
油管 |
Oil pipe |
2 |
||
23 |
937.14.8 |
1 |
油管 |
Oil pipe |
2 |
||
24 |
Z30E.14.19A |
1 |
板 |
Plate |
1 |
||
25 |
Z30E.14M.7 |
1 |
动臂油缸 |
Lift arm cyl inder |
2 |
||
26 |
Z30E.14R.10 |
1 |
转斗油缸 |
Dump cyl inde |
1 |
||
27 |
Z30E.14M.9 |
1 |
标示杆 |
Rod |
1 |
||
28 |
Z30E.14.23 |
1 |
胶管接头 |
Joint plate |
2 |
||
29 |
Z30E.14R.11 |
1 |
油管 |
Oil pipe |
1 |
||
30 |
Z30E.14-5 |
1 |
垫套 |
Spacer |
2 |
||
31 |
Z30E.14-6 |
1 |
板 |
Plate |
1 |
||
32 |
Z30E.14-7 |
1 |
橡胶板 |
Rubber Plate |
2 |
||
33 |
Z30E.14R.12 |
1 |
接头 |
Joint |
1 |
||
34 |
Z50G.14.9 |
1 |
支板 |
Support plate |
1 |
||
35 |
Z50G.14.10 |
1 |
支板 |
Support plate |
1 |
||
36 |
Z30E.14R.13A |
1 |
多路阀操纵 |
Valve control |
1 |
||
37 |
937.14.9 |
1 |
油箱 |
Tank |
1 |
937.14 工作液压系统 Hydraulic Syste
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
B-G057830-00131 |
1 |
螺栓 M6x20ZnD |
Bolt |
8 |
||
2 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
8 |
||
3 |
B-Q020710-00093 |
1 |
O 形圈 75×3.1 |
O-ring |
1 |
||
4 |
B-G057830-00010 |
1 |
螺栓 M10x30ZnD |
Bolt |
14 |
||
5 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
48 |
||
6 |
B-Q020710-00065 |
1 |
O 形 41×3.5 |
O-ring |
2 |
||
7 |
W-01-00059 |
1 |
齿轮油泵(左旋)|CBGj2100 |
Gear pump |
1 |
||
8 |
B-J088700-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
||
9 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
4 |
||
10 |
B-G057830-00143 |
1 |
螺栓 M8x25ZnD |
Bolt |
16 |
||
11 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
16 |
||
12 |
B-Q020710-00060 |
1 |
O 形圈 38×3.5 |
O-ring |
9 |
||
13 |
B-G057830-00033 |
1 |
螺栓 M12x30-10.9ZnD |
Bolt |
4 |
||
14 |
B-Q020710-00039 |
1 |
O 形圈 24×2.4 |
O-ring |
8 |
||
15 |
B-G057820-00018 |
1 |
螺栓 M10x60ZnD |
Bolt |
8 |
||
16 |
B-G057820-00164 |
1 |
螺栓 M8x55ZnD |
Bolt |
16 |
||
18 |
B-Q020190-00004 |
1 |
软管总成 25-1120 |
Hose ass’Y |
1 |
||
19 |
B-Q020140-00002 |
1 |
分离式法兰A%%c38.9/35 |
Flange |
10 |
||
20 |
B-G057830-00011 |
1 |
螺栓 M10x35-10.9ZnD |
Bolt |
24 |
||
21 |
B-Q020190-00005 |
1 |
软管总成 25-1140 |
Hose ass’Y |
1 |
||
22 |
B-G057820-00035 |
1 |
螺栓 M12x170-10.9ZnD |
Bolt |
2 |
||
23 |
B-G057820-00020 |
1 |
螺栓 M10x65- 10.9ZnD |
Bolt |
1 |
||
24 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
||
25 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
44 |
||
26 |
B-Q020710-00072 |
1 |
O 形圈 50×3. 1 |
O-ring |
1 |
||
27 |
B-G057830-00006 |
1 |
螺栓 M10x25ZnD |
Bolt |
18 |
||
28 |
B-Q020710-00071 |
1 |
O 形圈 48×3.5 |
O-ring |
5 |
||
29 |
B-G057820-00043 |
1 |
螺栓 M12x55ZnD |
Bolt |
2 |
||
30 |
B-Q020120-00003 |
1 |
U 形管夹 A28 |
U-cl ip |
8 |
||
31 |
B-G061760-00001 |
1 |
螺母 M10x1.25ZnD |
Nut |
16 |
||
32 |
B-G061700-00003 |
1 |
螺母 M10ZnD |
Nut |
6 |
||
33 |
B-G057830-00003 |
1 |
螺栓 M10x20ZnD |
Bolt |
1 |
||
34 |
B-G057820-00027 |
1 |
螺栓 M12x105ZnD |
Bolt |
2 |
||
35 |
B-G061760-00002 |
1 |
螺母 M12ZnD |
Nut |
6 |
||
36 |
W-07-00021 |
1 |
多路换向阀 DF-32D2-YL16 |
Control valve |
1 |
||
37 |
B-G057820-00031 |
1 |
螺栓 M12x120ZnD |
Bolt |
2 |
||
38 |
B-Q020710-00057 |
1 |
O 形圈 36×3.5 |
O-ring |
4 |
||
39 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
16 |
||
40 |
B-G057830-00076 |
1 |
螺栓 M16x45ZnD |
Bolt |
4 |
||
41 |
B-J010000-00002 |
1 |
螺塞 M14×1.5 |
Nut |
1 |
||
42 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
||
43 |
B-Q020710-00050 |
1 |
O 形圈 32×3.1 |
O-ring |
4 |
||
44 |
B-Q020710-00082 |
1 |
O 形圈 60×3.1 |
O-ring |
1 |
||
45 |
B-Q020710-00078 |
1 |
O 形圈55×3.1 |
O-ring |
1 |
||
46 |
B-Q020750-00047 |
1 |
胶管接头 19II-1150 |
Hose joint |
4 |
937.14 工作液压系统 Hydraulic Syste
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
47 |
B-J010020-00003 |
1 |
垫圈 M14 |
Washer |
1 |
||
48 |
B-Q020140-00003 |
1 |
分离式法兰 A44.1/21 |
Flange |
2 |
||
49 |
B-Q020710-00066 |
1 |
O 形圈 44×3.5 |
O-ring |
1 |

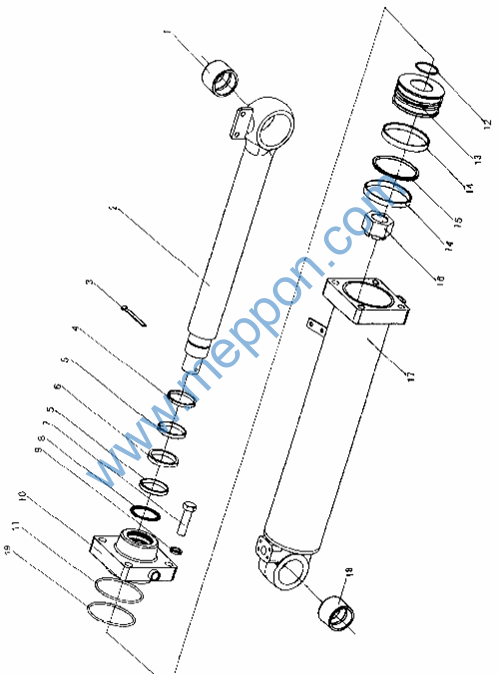

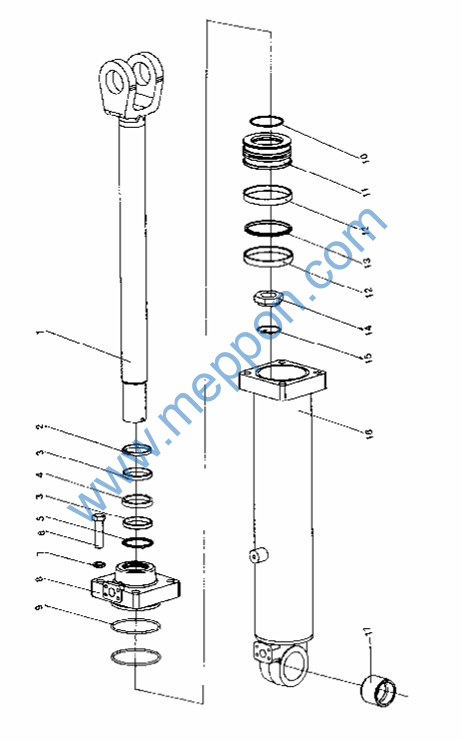

Z30H.14.1 举升油缸 Lift Cylinder
Z30H.14.1 举升油缸 Lift Cylinder
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
Z30E.14M.7.1 |
1 |
活塞杆 |
Piston rod |
1 |
50512614- |
|
2 |
B-G10708C-00012 |
1 |
防尘圈 FC70×80×6 Dust ring |
1 |
|||
3 |
Z30E.14.20-1 |
1 |
支承环 |
Support ring |
2 |
||
4 |
B-G10708A-00009 |
1 |
活塞杆密封圈 70×85×12.5 Seal ring |
1 |
|||
5 |
W-15-00082 |
1 |
斯特封 |
Seal ring |
1 |
||
6 |
B-G057850-00039 |
1 |
螺栓 M24×2×80-10.9 ZnD Bolt |
4 |
|||
7 |
B-G000930-00010 |
1 |
垫圈 24 |
Washer |
4 |
||
8 |
Z30E.14.20-2 |
1 |
缸头 |
Cylinder head |
1 |
||
9 |
B-Q020710-00020 |
1 |
O 形圈 150×5.7 O-ring |
1 |
|||
10 |
B-Q020710-00100 |
1 |
O 形圈 80×5.7 O-ring |
1 |
|||
11 |
Z30E.14.20-4 |
1 |
活塞 |
Piston |
1 |
||
12 |
Z30E.14.20-3 |
1 |
支承环 |
Support ring |
2 |
||
13 |
W-15-00074 |
1 |
格来圈 |
Seal ring |
1 |
||
14 |
Z30E.14.20-5 |
1 |
锁紧螺母 |
Nut |
1 |
||
15 |
Z30E.14.20-6 |
1 |
止动钢丝圈 Stop wire ring |
1 |
|||
16 |
Z30E.14.20.2 |
1 |
缸体 |
Cylinder body |
1 |
||
17 |
Z30E.14.20-7 |
1 |
轴套 |
Boshing |
1 |
Z30H.14.2 转斗油缸 Dump Cylinder
