SINOMACH CHANGLIN 955L wheel loader parts catalog 10
955.14.9 液压油箱 Hydraulic Tank Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.14.8-18 |
1 |
螺塞 |
Plug |
1 |
955L0005- |
|
2 |
Z30.14.8-19 |
1 |
标牌 |
Name plate |
1 |
955L0005- |
|
3 |
Z50E.34.1.2 |
1 |
油滤器罩 |
Oil filter cap |
1 |
955L0005- |
|
4 |
B-Q020710-00035 |
1 |
O形圈 230×5.7 |
O-ring |
1 |
955L0005- |
|
5 |
Z50E.14.1.3 |
1 |
滤芯 |
Filter core |
1 |
955L0005- |
|
6 |
Z50E.14.1-3 |
1 |
弹簧 |
Spring |
1 |
955L0005- |
|
7 |
Z50E.14.1-2 |
1 |
弹簧压盖 |
Spring pressure cover |
1 |
955L0005- |
|
8 |
Z50E.14.1-1 |
1 |
弹簧卡圈 |
Snap ring |
1 |
955L0005- |
|
9 |
B-Q020710-00090 |
1 |
O形圈 70×3.1 |
O-ring |
1 |
955L0005- |
|
10 |
W-15-00168 |
1 |
液位计总成 YWZ-127 |
Oil gauge |
1 |
955L0005- |
|
11 |
Z50B.14.21-4 |
1 |
盖板 |
Cover plate |
2 |
955L0005- |
|
12 |
Z50B.14.21-5 |
1 |
螺塞 |
Plug |
1 |
955L0005- |
|
13 |
B-G00097B-00023 |
1 |
垫圈 8 ZnD |
Washer |
8 |
955L0005- |
|
14 |
W-15-00064 |
1 |
液压空气滤清器 QUQ2.5-A |
Air filter |
1 |
955L0005- |
|
15 |
B-Q020710-00023 |
1 |
O形圈 16×2.4 |
O-ring |
1 |
955L0005- |
|
16 |
B-G057830-00137 |
1 |
螺栓 M8×16 ZnD |
Bolt |
20 |
955L0005- |
|
17 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
12 |
955L0005- |
|
18 |
Z30.14.8-7 |
1
|
滤油器盖 |
Cover |
1 |
955L0005- |
|
19 |
B-Q020710-00030 |
1 |
O形圈 200×5.7 |
O-ring |
1 |
955L0005- |
|
20 |
Z50E.14N.1-1 |
1 |
弹簧 |
Spring |
1 |
955L0005- |
|
21 |
Z30.14.8-5 |
1
|
支架 |
Support |
1 |
955L0005- |
|
22 |
B-Q020710-00027 |
1 |
O形圈 185×5.7 |
O-ring |
1 |
955L0005- |
|
23 |
Z30.14.8.3 |
1 |
磁铁芯 |
Magnet core |
1 |
955L0005- |
|
24 |
Z50B.14.21-3 |
1 |
拉杆 |
Drag rod |
1 |
955L0005- |
|
25 |
Z30.14.8-3 |
1 |
铜垫 |
Copper washer |
1 |
955L0005- |
|
26 |
B-G061720-00002 |
1 |
螺母 |
M12 ZnD Nut |
1 |
955L0005- |
|
27 |
B-Q020710-00014 |
1 |
O形圈 130×5.7 |
O-ring |
1 |
955L0005- |
|
28 |
Z50B.14.21-4 |
1 |
滤网总成 |
Oil screen assembly |
1 |
955L0005- |
|
29 |
Z30.14.8-2 |
1 |
弹簧 |
Spring |
1 |
955L0005- |
|
30 |
Z30.14.8-1 |
1 |
弹簧压盖 |
Spring pressure cover |
1 |
955L0005- |
|
31 |
B-G000910-00020 |
1 |
销 2×20 |
Cotter pin |
1 |
955L0005- |
|
32 |
B-G061780-00002 |
1 |
螺母 M10 ZnD |
Nut |
1 |
955L0005- |
|
33 |
955.14.9.1 |
1 |
箱体 |
Tank body |
1 |
955L0005- |
|
Z50E.34F.1 动臂油缸 Oil Cylind
Z50E.34F.1
动臂油缸 Oil Cylind
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.14.10-7A |
1 |
轴套 |
Boss |
1 |
955L0005- |
|
2 |
Z50B.14.10B.2 |
1 |
缸体 |
Cylind body |
1 |
955L0005- |
|
3 |
Z50B.14.10-6 |
1 |
止动钢丝圈 |
Loop |
1 |
955L0005- |
|
4 |
Z50B.14.10B-3 |
1 |
螺母 |
Nut |
1 |
955L0005- |
|
5 |
Z50B.14.10B-4 |
1 |
支承环 |
Support ring |
2 |
955L0005- |
|
6 |
W-15-00076 |
1 |
格莱圈1600|S-55044 |
Ring |
1 |
955L0005- |
|
7 |
Z50B.14.10B-2 |
1 |
活塞 |
Piston |
1 |
955L0005- |
|
8 |
B-Q020710-00153 |
1 |
O形圈65×3.1 |
O-ring |
1 |
955L0005- |
|
9 |
Z50E.34F.1.1 |
1 |
活塞杆 |
Cylind rod |
1 |
955L0005- |
|
10 |
B-G10708A-00010 |
1 |
密封圈Y90x105x12.5 |
Lock ring |
1 |
955L0005- |
|
11 |
B-G10708A-00010 |
1 |
密封圈Y90x105x12.5 |
Lock ring |
1 |
955L0005- |
|
12 |
B-Q020710-00155 |
1 |
O形圈100×5.7 |
O-ring |
1 |
955L0005- |
|
13 |
B-G10708C-00013 |
1 |
防尘圈FC90x100x6 |
Lock ring |
1 |
955L0005- |
|
14 |
B-Q020710-00154 |
1 |
O形圈160×5.7 |
O-ring |
2 |
955L0005- |
|
15 |
Z50B.14.10B-1 |
1 |
缸头 |
Cylind head |
1 |
955L0005- |
|
16 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
12 |
955L0005- |
|
17 |
B-G057850-00021 |
1 |
螺栓M16x1.5x55ZnD |
Bolt |
12 |
955L0005- |
|
|
Z50E.34F.2 转斗油缸 Oil Cylind
Z50E.34F.2
转斗油缸 Oil Cylind
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.13.13 |
1 |
防尘圈 |
Lock ring |
2 |
955L0005- |
|
2 |
Z50B.14.18A-8A |
1 |
轴套 |
Boss |
1 |
955L0005- |
|
3 |
Z50E.34F.2.1 |
1 |
缸体 |
Cylind body |
1 |
955L0005- |
|
4 |
Z50B.14.18A-7 |
1 |
止动钢丝圈 |
Loop |
1 |
955L0005- |
|
5 |
Z50B.14.18A-6 |
1 |
锁紧螺母 |
Nut |
1 |
955L0005- |
|
6 |
Z50B.14.18A-4 |
1 |
支承环 |
Support ring |
4 |
955L0005- |
|
7 |
W-15-00077 |
1 |
格莱圈1800|S-55044 |
Lock ring |
1 |
955L0005- |
|
8 |
Z50B.14.18A-5 |
1 |
活塞 |
Piston |
1 |
955L0005- |
|
9 |
B-G03452A-00018 |
1 |
O形圈90×5.3 |
O-ring |
1 |
955L0005- |
|
10 |
Z50B.14.18A-2 |
1 |
支承环 |
Support ring |
2 |
955L0005- |
|
11 |
W-15-00083 |
1 |
斯特圈0900|S-55013 |
Lock ring |
1 |
955L0005- |
|
12 |
W-15-00501 |
1 |
密封圈Y90x110x14 |
Lock ring |
1 |
955L0005- |
|
13 |
Z50B.14.18A-1A |
1 |
轴套 |
Boss |
1 |
955L0005- |
|
14 |
B-G10708C-00013 |
1 |
防尘圈FC90x100x6 |
Lock ring |
1 |
955L0005- |
|
15 |
B-G03452A-00004 |
1 |
O形圈170×5.3 |
O-ring |
1 |
955L0005- |
|
16 |
B-Q020710-00031 |
1 |
O形圈205×5.7 |
O-ring |
1 |
955L0005- |
|
17 |
Z50B.14.18B-1 |
1 |
缸头 |
Cylind head |
1 |
955L0005- |
|
18 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
10 |
955L0005- |
|
19 |
B-G057850-00037 |
1 |
螺栓M24x2x105-10.9ZnD |
Bolt |
2 |
955L0005- |
|
20 |
B-G057850-00040 |
1 |
螺栓M24x2x90-10.9ZnD |
Bolt |
8 |
955L0005- |
|
21 |
Z50E.14U.1.1 |
1 |
活塞杆 |
Cylind rod |
1 |
955L0005- |
|
|
|

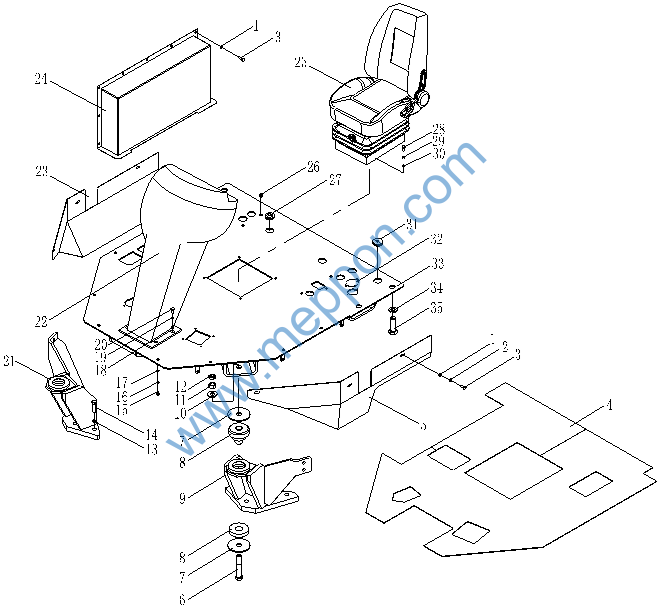

955L.16 驾驶室(一) Cab(1)
