SINOMACH CHANGLIN 955N wheel loader parts catalog 01
一、发动机系统 Engine System

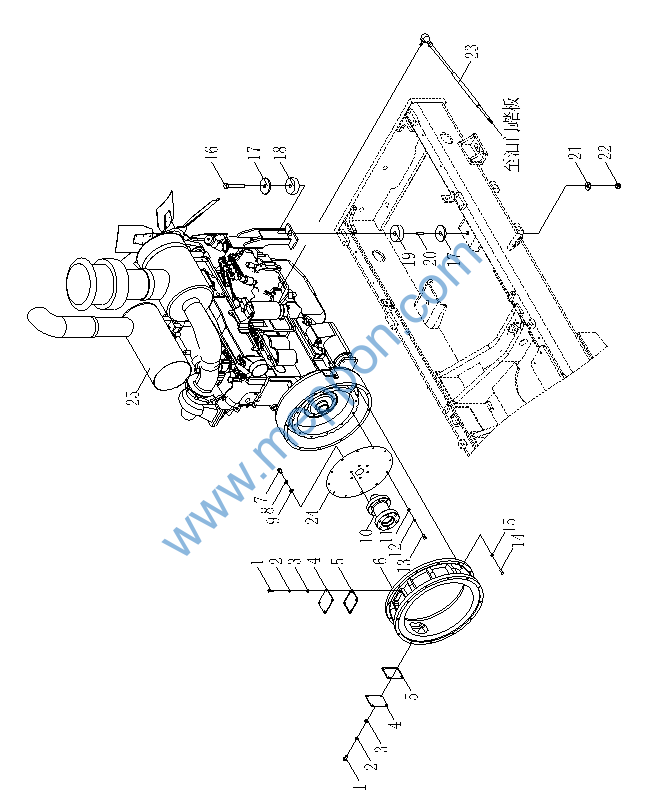

发动机系统(Ⅰ) Engine System(Ⅰ)
发动机系统(Ⅰ) Engine System(Ⅰ)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057810-00054 |
1 |
螺栓 M8×20ZnD |
Bolt |
8 |
955N0005- |
|
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
8 |
955N0005- |
|
3 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
8 |
955N0005- |
|
4 |
955L.1-6 |
1 |
板 |
Plate |
2 |
955N0005- |
|
5 |
955L.1-5 |
1 |
纸垫 |
Washer |
2 |
955N0005- |
|
6 |
955L.1-1 |
1 |
飞轮壳连接壳体 |
1 |
955N0005- |
||
7 |
B-G057830-00047 |
1 |
螺栓 M12×55ZnD |
Bolt |
6 |
955N0005- |
|
8 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
6 |
955N0005- |
|
9 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
6 |
955N0005- |
|
10 |
955L.1-2 |
1 |
飞轮连接壳体 |
1 |
955N0005- |
||
11 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
12 |
955N0005- |
|
12 |
B-G000930-00001 |
1 |
垫圈 |
Washer |
12 |
955N0005- |
|
13 |
B-G057830-00001 |
1 |
螺栓 M10×20ZnD |
Bolt |
12 |
955N0005- |
|
14 |
B-G057830-00041 |
1 |
螺栓 M12×40ZnD |
Bolt |
12 |
955N0005- |
|
15 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
12 |
955N0005- |
|
16 |
B-G057850-00036 |
1 |
螺栓 M22×1.5×140-10ZnD |
Bolt |
2 |
955N0005- |
|
17 |
Z75H.1-5 |
1 |
垫圈 |
Washer |
4 |
955N0005- |
|
18 |
Z75H.1.18-1 |
1 |
缓冲橡胶圈 |
2 |
955N0005- |
||
19 |
Z75H.1.18.1-1 |
1 |
缓冲橡胶圈 |
2 |
955N0005- |
||
20 |
Z30.1.2.1-2 |
1 |
管 |
2 |
955N0005- |
||
21 |
B-Q020490-00013 |
1 |
垫圈 22 |
Washer |
2 |
955N0005- |
|
22 |
B-G061710-00017 |
1 |
螺母 M22×1.5-10ZnD |
Nut |
2 |
955N0005- |
|
23 |
1 |
油门软轴(发动机自带) |
1 |
955N0005- |
|||
24 |
1 |
传动连接盘(变速箱自带) |
1 |
955N0005- |
|||
25 |
W-02-00394 |
1 |
柴油机 WD10G220E23 |
Diesel engine |
1 |
955N0005- |
|

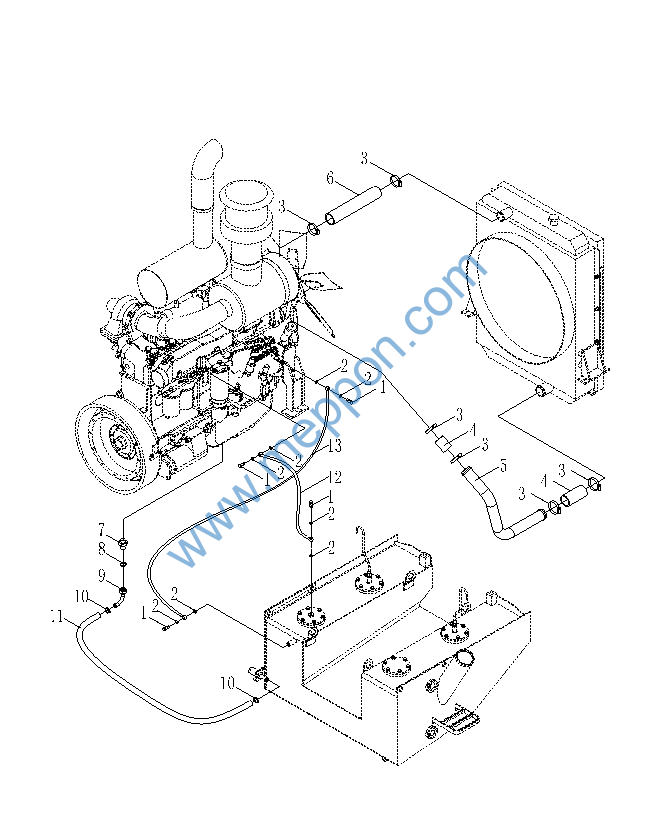

发动机系统(Ⅱ) Engine System(Ⅱ)
发动机系统(Ⅱ) Engine System(Ⅱ)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-J009990-00001 |
1 |
C型铰接螺栓 |
Bolt |
4 |
955N0005- |
|
2 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
8 |
955N0005- |
|
3 |
B-J088700-00017 |
1 |
喉箍 D60 |
Clamp |
6 |
955N0005- |
|
4 |
Z40H.1A-3 |
1 |
夹布胶管 Φ45×90×6 |
Hose |
2 |
955N0005- |
|
5 |
955L.1-3 |
1 |
柴油机进水管 |
Hose |
1 |
955N0005- |
|
6 |
955L.1-4 |
1 |
柴油机出水管 |
Hose |
1 |
955N0005- |
|
7 |
Z50E.1B-3 |
1 |
接头体 |
Joint body |
1 |
955N0005- |
|
8 |
B-Q020710-00039 |
1 |
O形圈 24×2.4 |
O-ring |
1 |
955N0005- |
|
9 |
Z50B.1.8A |
1 |
接管 |
Hose |
1 |
955N0005- |
|
10 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
2 |
955N0005- |
|
11 |
Z50B.1-15 |
1 |
夹布输油胶管 Φ19×900 |
Hose |
1 |
955N0005- |
|
12 |
1 |
柴油机进油管(柴油机自带) |
1 |
955N0005- |
|||
13 |
1 |
柴油机出油管(柴油机自带) |
1 |
955N0005- |
|||

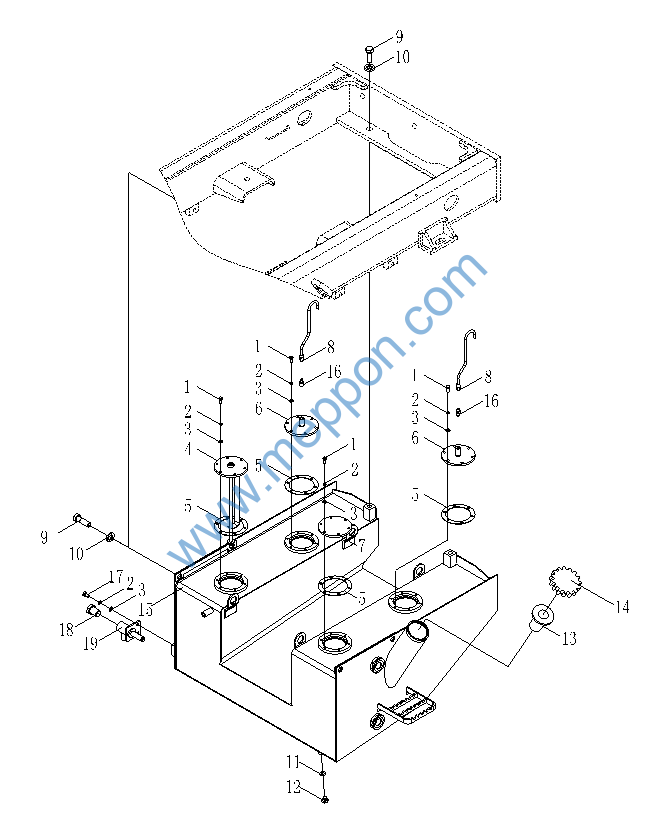

燃油箱 Fuel Tank
