SINOMACH CHANGLIN 955N wheel loader parts catalog 17

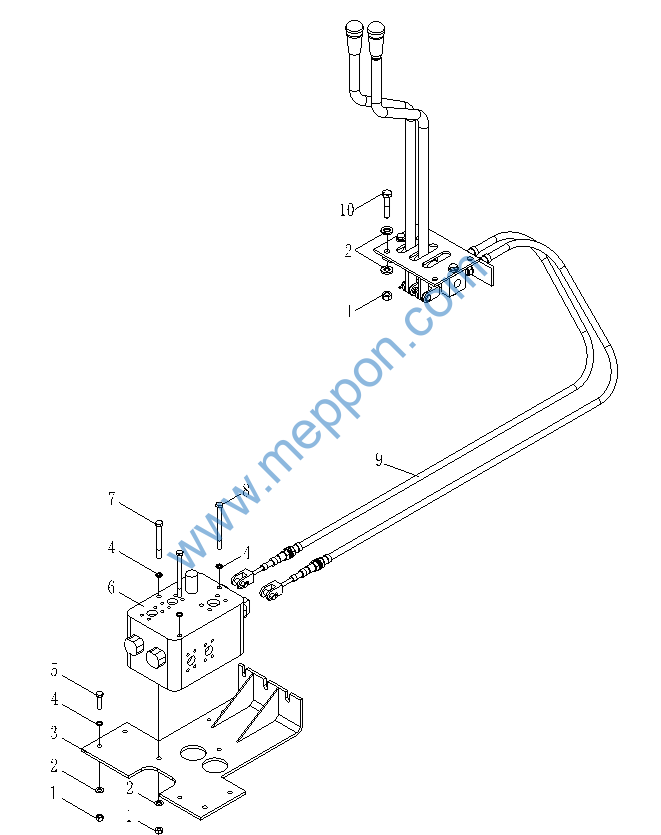

工作液压系统(两联)(Ⅱ) Hydraulic System(Ⅱ)
工作液压系统(两联)(Ⅱ)
Hydraulic System(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
955N0005- |
|
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
2 |
955N0005- |
|
3 |
955L.14.6 |
1 |
板 |
Plate |
1 |
955N0005- |
|
4 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955N0005- |
|
5 |
B-G057830-00043 |
1 |
螺栓M12x45ZnD |
Bolt |
4 |
955N0005- |
|
6 |
W-07-00184 |
1 |
多路换向阀|HDS-32II-YL19 |
Value |
1 |
955N0005- |
|
7 |
B-G057820-00033 |
1 |
螺栓M12x150-10.9ZnD |
Bolt |
1 |
955N0005- |
|
8 |
B-G057820-00035 |
1 |
螺栓M12×170-10.9ZnD |
Bolt |
2 |
955N0005- |
|
9 |
W-12-00310 |
1 |
控制器总成WJ11-50-77-955N |
Control device |
1 |
955N0005- |
|
10 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Bolt |
4 |
955N0005- |
|

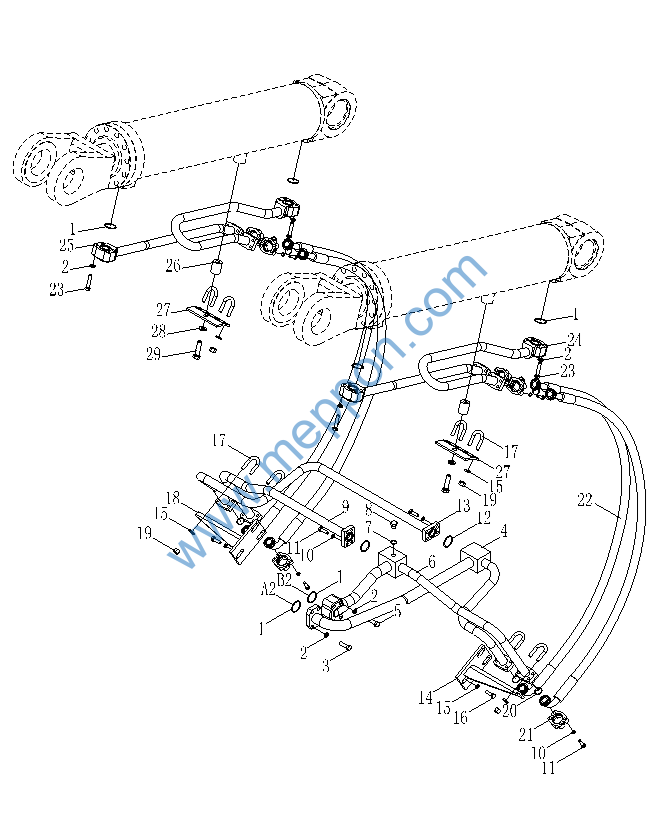

工作液压系统(两联)(Ⅲ) Hydraulic System(Ⅲ)
工作液压系统(两联)(Ⅲ)
Hydraulic System(Ⅲ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
6 |
955N0005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
24 |
955N0005- |
|
3 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
4 |
955N0005- |
|
4 |
955N.14.4 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
5 |
B-G057820-00017 |
1 |
螺栓M10x60-10.9ZnD |
Bolt |
4 |
955N0005- |
|
6 |
955.14.8 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
7 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
1 |
955N0005- |
|
8 |
B-J010000-00002 |
1 |
螺塞M14x1.5 |
Plug screw |
1 |
955N0005- |
|
9 |
955.14.5 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
10 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
40 |
955N0005- |
|
11 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
40 |
955N0005- |
|
12 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
1 |
955N0005- |
|
13 |
955N.14.3 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
14 |
Z50B.14.27 |
1 |
左支板 |
Plate |
1 |
955N0005- |
|
15 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
22 |
955N0005- |
|
16 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
6 |
955N0005- |
|
17 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-pipe clamp |
8 |
955N0005- |
|
18 |
Z50B.14.26 |
1 |
左支板 |
Plate |
1 |
955N0005- |
|
19 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
8 |
955N0005- |
|
20 |
B-G03452A-00009 |
1 |
O形圈25×3.55 |
O-ring |
8 |
955N0005- |
|
21 |
B-Q020140-00001 |
1 |
分离式法兰A32.6/35 |
Flange |
16 |
955N0005- |
|
22 |
955L.14.9 |
1 |
软管总成 |
Hose |
4 |
955N0005- |
|
23 |
B-G057820-00014 |
1 |
螺栓M10x50-10.9ZnD |
Bolt |
16 |
955N0005- |
|
24 |
Z50B.14.23 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
25 |
Z50B.14.9B |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
26 |
Z50B.14-4 |
1 |
衬垫 |
2 |
955N0005- |
||
27 |
Z50B.14-3 |
1 |
板 |
Plate |
2 |
955N0005- |
|
28 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
955N0005- |
|
29 |
B-G057820-00043 |
1 |
螺栓M12x55ZnD |
Bolt |
2 |
955N0005- |
|
工作液压系统(两联)(Ⅳ) Hydraulic System(Ⅳ)
工作液压系统(两联)(Ⅳ)
Hydraulic System(Ⅳ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
955N0005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
42 |
955N0005- |
|
3 |
Z50E.44M.1 |
1 |
罩板 |
Plate |
1 |
955N0005- |
|
955L.14A.1 |
1 |
罩板 |
Plate |
1 |
955N0005- |
* |
|
4 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
2 |
955N0005- |
|
5 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
955N0005- |
|
6 |
B-Q020140-00003 |
1 |
分离式法兰A44.1/21 |
Flange |
16 |
955N0005- |
|
7 |
B-G03452A-00014 |
1 |
O形圈37.5×3.55 |
O-ring |
8 |
955N0005- |
|
8 |
B-Q020120-00004 |
1 |
U形管夹A34 |
U-pipe clamp |
3 |
955N0005- |
|
9 |
Z50B.14.19 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
10 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
14 |
955N0005- |
|
11 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
6 |
955N0005- |
|
12 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
3 |
955N0005- |
|
13 |
B-G057820-00017 |
1 |
螺栓M10X60-10.9ZnD |
Bolt |
4 |
955N0005- |
|
14 |
Z50E.44M-1 |
1 |
标尺 |
Plate |
1 |
955N0005- |
|
15 |
955N.14.7 |
1 |
软管总成 |
Hose |
2 |
955N0005- |
|
16 |
955N.14-3 |
1 |
橡胶套 |
Pipe clamp |
2 |
955N0005- |
|
17 |
955N.14.6 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
18 |
955N.14.5 |
1 |
油管 |
Oil pipe |
1 |
955N0005- |
|
19 |
955N.14-2 |
1 |
板 |
Plate |
2 |
955N0005- |
|
20 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
955N0005- |
|
21 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
8 |
955N0005- |
|
22 |
Z50E.34H.6 |
1 |
多路阀回油管 |
Oil pipe |
1 |
955N0005- |
|
23 |
B-Q020710-00077 |
1 |
O形圈54×3.5 |
O-ring |
1 |
955N0005- |
|
24 |
B-G057830-00050 |
1 |
螺栓M12x65ZnD |
Bolt |
4 |
955N0005- |
|
25 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
955N0005- |
|
26 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
955N0005- |
|
27 |
955.14.4 |
1 |
多路阀进油管 |
Oil pipe |
1 |
955N0005- |
|
28 |
956.14A-4 |
1 |
U形管夹 |
U-pipe clamp |
1 |
955N0005- |
|
29 |
936.14.22 |
1 |
右支板 |
Plate |
1 |
955N0005- |
|
30 |
B-G057830-00009 |
1 |
螺栓M10X30-10.9ZnD |
Bolt |
16 |
955N0005- |
|
31 |
955L.14.8 |
1 |
软管总成 |
Hose |
1 |
955N0005- |
|
32 |
955L.14.7 |
1 |
软管总成 |
Hose |
1 |
955N0005- |
|
注:
标注(*)符号件为工作液压系统(配3.35加长臂)955N.14E专用;
