SINOMACH CHANGLIN 957 wheel loader parts catalog 18
957.16 驾驶室 (二) Cab (2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
B-G061710-00017 |
1 |
螺母 M22×1.5-10ZnD Nut |
4 |
9570001- |
||
44 |
B-G000930-00009 |
1 |
垫圈 22 |
Washer |
4 |
9570001- |
|
45 |
B-G00097B-00012 |
1 |
垫圈 22ZnD |
Washer |
8 |
9570001- |
|
46 |
Z30.1.2 |
1 |
缓冲橡胶垫 Rubber mat |
4 |
9570001- |
||
47 |
Z30.1-10 |
1 |
垫圈 |
Washer |
4 |
9570001- |
|
48 |
B-G057850-00036 |
1 |
螺栓M22×1.5×140-10.9ZnD Bolt |
4 |
9570001- |
||
49 |
Z50G.16.14 |
1 |
前左支承 |
Left support |
1 |
9570001- |
|
50 |
Z50G.16.15 |
1 |
前右支承 |
Right support |
1 |
9570001- |
|
51 |
B-G057830-00073 |
1 |
螺栓 M16×40ZnD Bolt |
8 |
9570001- |
||
52 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
8 |
9570001- |
|
53 |
Z40E.16F-8 |
1 |
密封条 |
Seal |
2 |
9570001- |

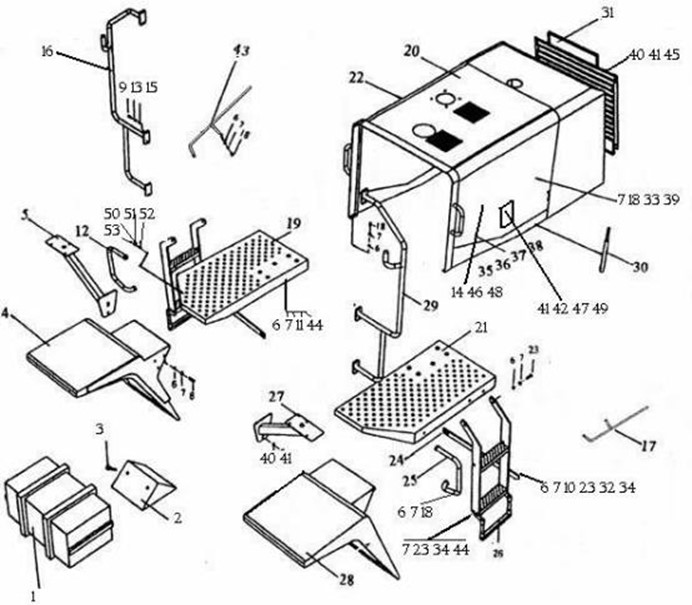

957.17 车身及附件 Vehicle Body And Accessory
957.17 车身及附件 Vehicle Body And Accessory
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50H.17.1 |
1 |
随机备件工具箱 Spare part tool box |
1 |
9570001- |
||
2 |
Z30.17-1 |
1 |
三角垫 |
Pad |
8 |
9570001- |
|
3 |
Z30.17-4 |
1 |
钉子 |
Screw |
16 |
9570001- |
|
4 |
Z50E.17F.7 |
1 |
右前挡泥板 R front dishboard |
1 |
9570001- |
||
5 |
Z50E.17F.5 |
1 |
右前大灯支架 R front lamp |
1 |
9570001- |
||
6 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
47 |
9570001- |
|
7 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
51 |
9570001- |
|
8 |
B-G057830-00043 |
1 |
螺栓 M12*45ZnD |
Bolt |
6 |
9570001- |
|
9 |
B-G061700-00035 |
1 |
螺母 M8 |
Nut |
6 |
9570001- |
|
10 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
12 |
9570001- |
|
11 |
B-G057830-00048 |
1 |
螺栓 M12*60ZnD |
Bolt |
4 |
9570001- |
|
12 |
Z50H.17.6 |
1 |
右前扶手 Right front handrail |
1 |
9570001- |
||
13 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
12 |
9570001- |
|
14 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
4 |
9570001- |
|
15 |
B-G057830-00143 |
1 |
螺栓 M8*25ZnD |
Bolt |
12 |
9570001- |
|
16 |
Z30.17Q.5B |
1 |
右反射镜支架 R reflector supporting |
1 |
9570001- |
||
17 |
Z50H.17.8 |
1 |
右后扶手 Right rear handrail |
2 |
9570001- |
||
18 |
B-G057830-00030 |
1 |
螺栓 M12*25ZnD |
Bolt |
28 |
9570001- |
|
19 |
Z50H.17.3 |
1 |
右脚踏板 |
Right pedal |
1 |
9570001- |
|
20 |
Z50H.17C.1 |
1 |
发动机护罩 |
Engine hood |
1 |
9570001- |
|
21 |
Z50H.17.4 |
1 |
左脚踏板 |
Left pedal |
1 |
9570001- |
|
22 |
Z50E.17F.1A.2 |
1 |
右门 |
Right door |
1 |
9570001- |
|
23 |
B-G057830-00041 |
1 |
螺栓 M12*40ZnD |
Bolt |
10 |
9570001- |
|
24 |
Z50G.17-2 |
1 |
撑铁 |
Support iron |
2 |
9570001- |
|
25 |
Z50H.17.7 |
1 |
左前扶手 |
Left front handrail |
1 |
9570001- |
|
26 |
Z50H.17.10 |
1 |
梯子 |
Ladder |
2 |
9570001- |
|
27 |
Z50E.17F.6 |
1 |
左前大灯支架 L front lamp supporting |
1 |
9570001- |
||
28 |
Z50E.17F.8 |
1 |
左前挡泥板 L front dishboard |
1 |
9570001- |
||
29 |
Z30.17Q.4B |
1 |
左反射镜支架 L reflector supporting |
1 |
9570001- |
||
30 |
W-09-00014 |
1 |
气弹簧 |
Air spring |
4 |
9570001- |
|
31 |
Z50H.17C.1.2 |
1 |
格栅 |
Grill |
1 |
9570001- |
|
32 |
B-G057830-00050 |
1 |
螺栓 M12*65ZnD |
Bolt |
2 |
9570001- |
|
33 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
18 |
9570001- |
|
34 |
B-G057830-00037 |
1 |
螺栓 M12*35ZnD |
Bolt |
3 |
9570001- |
|
35 |
Z30.16.4E-15 |
1 |
门封条 |
Pressure stripe |
2 |
9570001- |
|
36 |
Z50E.17F.1A-3 |
1 |
板 |
Plate |
4 |
9570001- |
|
37 |
Z50G.17H.1.2.1 |
1 |
支座 |
Support |
4 |
9570001- |
|
38 |
Z50E.17F.1.10 |
1 |
铰链 |
Hinge |
4 |
9570001- |
|
39 |
Z50E.17F.1A.1 |
1 |
左门 |
Left door |
1 |
9570001- |
|
40 |
B-G057830-00006 |
1 |
螺栓 M10*25ZnD |
Bolt |
10 |
9570001- |
|
41 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
14 |
9570001- |
|
42 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
9570001- |
|
43 |
Z50H.17.2 |
1 |
左后扶手 |
Left rear handrail |
1 |
9570001- |
|
44 |
B-G061700-00004 |
1 |
螺母 M12 |
Nut |
12 |
9570001- |
|
45 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
4 |
9570001- |
|
46 |
B-G000910-00025 |
1 |
销 3.2*16ZnD |
Pin |
8 |
9570001- |
|
47 |
B-G061700-00001 |
1 |
螺母 M10 |
Nut |
8 |
9570001- |
957.17 车身及附件 Vehicle Body And Accessory
957.17 车身及附件 Vehicle Body And Accessory
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
48 |
B-G008820-00046 |
1 |
销轴 |
B8*40 |
Pin |
4 |
9570001- |
||
49 |
B-G057830-00010 |
1 |
螺栓 |
M10*30ZnD |
Bolt |
4 |
9570001- |
||
50 |
B-G00097B-00014 |
1 |
垫圈 |
24ZnD |
Washer |
10 |
9570001- |
||
51 |
B-G000930-00010 |
1 |
垫圈 |
24 |
Washer |
10 |
9570001- |
||
52 |
B-G061700-00021 |
1 |
螺母 |
M24 |
Nut |
10 |
9570001- |
||
53 |
B-G057830-00120 |
1 |
螺栓 |
M24*80ZnD |
Bolt |
10 |
9570001- |
103
