SINOMACH CHANGLIN 957H wheel loader parts catalog cummins engine 27

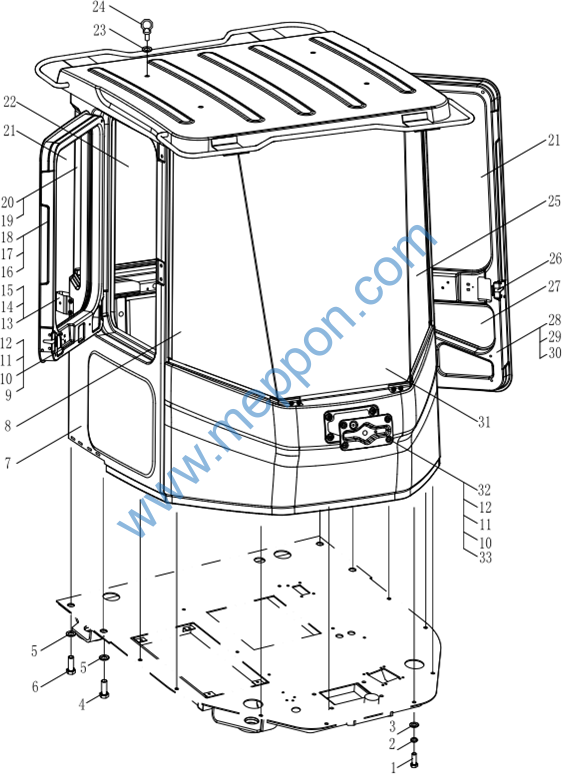

驾驶室总成(Ⅳ) Cab(Ⅳ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
||
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
||
1 |
Z-96T- 160-00137 |
1 |
内饰组件 956T. 16.5A Carpet |
1 |
957H0556- |
||||
2 |
Z-96T- 160-00145 |
1 |
左仪表安装板 956T. 16- 14A Cover |
1 |
957H0556- |
||||
3 |
Z-96T- 160-00141 |
1 |
右仪表安装板 956T. 16- 15 Cover |
1 |
957H0556- |
||||
4 |
B-G008180-00042 |
1 |
螺钉 M3×10ZnD Bolt |
8 |
957H0556- |
||||
5 |
B-Q021010-00002 |
1 |
橡胶塞 A12 Rubber stopper |
1 |
957H0556- |
||||
6 |
Z-96T- 160-00149 |
1 |
风管 φ60×800 956T. 16- 17 Bellows |
2 |
957H0556- |
||||
7 |
B-J088700-00017 |
1 |
喉箍 d60 |
Hoseclamp |
4 |
957H0556- |
|||
8 |
Z-96T- 160-00150 |
1 |
风管 φ45×800 956T. 16- 18 Bellows |
2 |
957H0556- |
||||
9 |
B-J088700-00016 |
1 |
喉箍 d50 |
Hoseclamp |
4 |
957H0556- |
|||
10 |
W-09-00119 |
1 |
室内反光镜 YZ26- 16 Mirror |
1 |
957H0556- |
||||
11 |
B-G008180-00012 |
1 |
螺钉 M4×35ZnD Bolt |
2 |
957H0556- |
驾驶室总成(Ⅴ) Cab (Ⅴ)
驾驶室总成(Ⅴ) Cab(Ⅴ)
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
||
1 |
B-G057830-00041 |
1 |
螺栓 M12×40ZnD Bolt |
8 |
957H0556- |
||||
2 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer-spring |
8 |
957H0556- |
|||
3 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer-plain |
8 |
957H0556- |
|||
4 |
B-G057830-00193 |
1 |
螺栓 M24×45ZnD Bolt |
1 |
957H0556- |
||||
5 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
957H0556- |
|||
6 |
B-G057830-00116 |
1 |
螺栓 M24×65ZnD Bolt |
3 |
957H0556- |
||||
7 |
Z-96T- 160-00067 |
1 |
驾驶室骨架 956T. 16.7. 1 Cab frame |
1 |
957H0556- |
||||
8 |
Z-956- 160-00143 |
1 |
右前侧玻璃 956. 16. 1-6 Glass |
1 |
957H0556- |
||||
9 |
W-09-00197 |
1 |
碰锁|NBS526 |
Lock |
2 |
957H0556- |
|||
10 |
B-G057830-00131 |
1 |
螺栓 M6×20ZnD Bolt |
10 |
957H0556- |
||||
11 |
B-G00097B-00021 |
1 |
垫圈 6ZnD |
Washer |
10 |
957H0556- |
|||
12 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
10 |
957H0556- |
|||
13 |
Z-956- 160-00129 |
1 |
碰锁头安装板 956.16.1.6 Latch mounting plate |
2 |
957H0556- |
||||
14 |
B-G057830-00143 |
1 |
螺栓 M8×25ZnD Bolt |
8 |
957H0556- |
||||
15 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
8 |
957H0556- |
|||
16 |
Z-956- 160-00115 |
1 |
小门 956.16.1.4 Door RH |
1 |
957H0556- |
||||
17 |
Z-956- 160-00138 |
1 |
右门框密封条 956. 16. 1- 15 Seal |
1 |
957H0556- |
||||
18 |
Z-956- 160-00121 |
1 |
铰链 956.16.1.4.2 Hinge |
2 |
957H0556- |
||||
19 |
Z-956- 160-00132 |
1 |
左侧后玻璃 956. 16. 1- 1 Glass |
1 |
957H0556- |
||||
20 |
Z-956- 160-00139 |
1 |
右侧后玻璃 956. 16. 1-2 Glass |
1 |
957H0556- |
||||
21 |
Z-956- 160-00106 |
1 |
方窗玻璃 956. 16. 1.2- 1 Glass |
2 |
957H0556- |
||||
22 |
Z-956- 160-00140 |
1 |
后玻璃 956. 16. 1-3 Glass |
1 |
957H0556- |
||||
23 |
B-J010020-00004 |
1 |
垫圈 16 |
Washer |
4 |
957H0556- |
|||
24 |
B-G008250-00005 |
1 |
螺钉 M16ZnD |
Bolt |
4 |
957H0556- |
|||
25 |
Z-956- 160-00142 |
1 |
左前侧玻璃 956. 16. 1-5 Glass |
1 |
957H0556- |
||||
26 |
W-09-00198 |
1 |
门锁|NBS502B |
Lock |
1 对 |
957H0556- |
|||
27 |
Z-956- 160-00108 |
1 |
三角窗玻璃 956. 16. 1.2-3 Glass |
1 |
957H0556- |
||||
28 |
Z-956- 160-00087 |
1 |
左门 956.16.1.2 Door-LH |
1 |
957H0556- |
||||
29 |
Z-956- 160-00137 |
1 |
左门框密封条 956. 16. 1- 14 Seal |
1 |
957H0556- |
||||
30 |
Z-956- 160-00096 |
1 |
铰链 956.16.1.2.2 Hinge |
2 |
957H0556- |
||||
31 |
Z-956- 160-00141 |
1 |
前玻璃 956. 16. 1-4 Glass |
1 |
957H0556- |
||||
32 |
Z-956- 160-00144 |
1 |
前雨刷安装板 956. 16. 1-8 前雨刷安装板密封条 |
Wiper mounting plate |
1 |
957H0556- |
|||
33 |
Z-956- 160-00136 |
1 |
Seal 956. 16. 1- 13 |
1 |
957H0556- |
十六、车身附件 Automobile
Body
&
Accessories

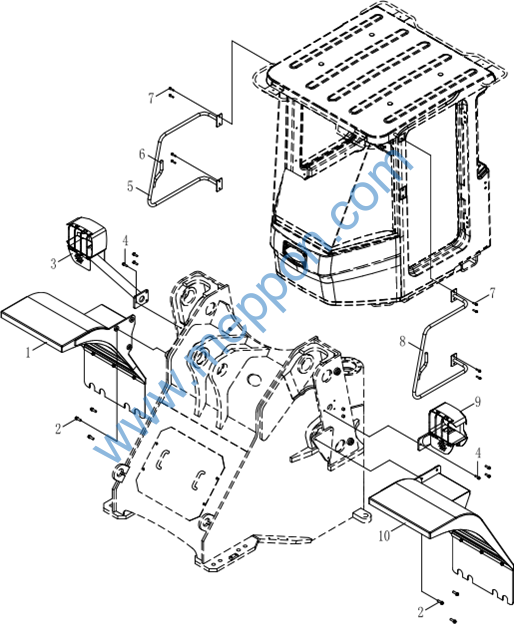

车身及附件(Ⅰ) Vehicle Body& Accessories (Ⅰ)
车身及附件(Ⅰ) Vehicle Body & Accessories (Ⅰ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
Z-96T- 170-00122 |
1 |
右挡泥板 956T. 17.8 Right front dashboard |
1 |
957H0556- |
|||
2 |
B-G16674A-00021 |
1 |
螺栓 M12×35ZnD Bolt |
6 |
957H0556- |
|||
3 |
Z-96T- 170-00002 |
1 |
右灯支架 956T. 17. 10 Right lamp supporting |
1 |
957H0556- |
|||
4 |
B-G16674A-00003 |
1 |
螺栓 M10×30ZnD Bolt |
6 |
957H0556- |
|||
5 |
Z-95T- 170-00068 |
1 |
右反光镜支架 955T. 17. 19 Right reflector supporting |
1 |
957H0556- |
|||
6 |
W-09-00330 |
1 |
室外反光镜 螺栓 M8×30ZnD |
Viewfinder |
2 |
957H0556- |
||
7 |
B-G16674A-00001 |
1 |
8 |
957H0556- |
||||
8 |
Z-95T- 170-00065 |
1 |
左反光镜支架 955T. 17. 18 Left reflector supporting |
1 |
957H0556- |
|||
9 |
Z-96T- 170-00124 |
1 |
左灯支架 956T. 17.9 Left lamp supporting |
1 |
957H0556- |
|||
10 |
Z-96T- 170-00113 |
1 |
左挡泥板 956T. 17.7 Left front dashboard |
1 |
957H0556- |
