SINOMACH CHANGLIN 957H wheel loader parts catalog cummins engine 31
后护罩线路总成 After The Shield Assembly Line
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
Z-96T- 180-00010 |
1 |
后护罩线束 956T. 18.9 Cable |
1 |
957H0556- |
|||
2 |
W-05-00213 |
1 |
三色灯|XH8-66 Three-color Lights |
2 |
957H0556- |
|||
3 |
B-G008180-00012 |
1 |
螺钉 M4X35ZnD Screw |
8 |
957H0556- |
|||
4 |
B-G000930-00013 |
1 |
垫圈 4 |
Washer |
8 |
957H0556- |
||
5 |
W-05-00216 |
1 |
后照灯|WD75X70- 1-24V Back Light |
2 |
957H0556- |
|||
6 |
B-Q020020-00001 |
1 |
箍 28 |
Tie |
10 |
957H0556- |
||
7 |
W-06-00974 |
1 |
倒车蜂鸣器 SE1046 Buzzer |
1 |
957H0556- |
|||
8 |
B-G008180-00028 |
1 |
螺钉 M6×16ZnD Screw |
2 |
957H0556- |
|||
9 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
2 |
957H0556- |
十八、空调系统 Air
Condition
System

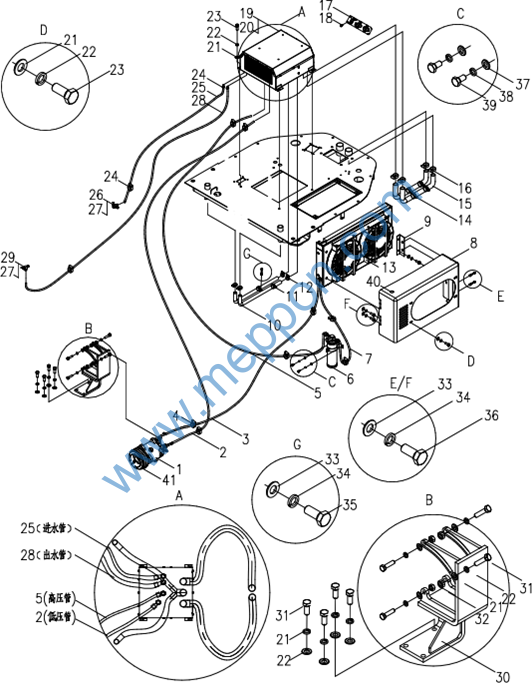

空调系统 Air Condition System
空调系统 Air Condition System
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|||
1 |
T0500139 |
1 |
压缩机 GY5H14 Compressor |
1 |
957H0556- |
|||||
2 |
1001393648 |
1 |
低压软管 L=2630 Hose |
1 |
957H0556- |
|||||
3 |
T0310015 |
1 |
高压软管 L=3100 Hose |
1 |
957H0556- |
|||||
4 |
B-Q020020-00004 |
1 |
尼龙箍 90 |
Hoop |
8 |
957H0556- |
||||
5 |
1001393649 |
1 |
高压软管 L=1500 Hose |
1 |
957H0556- |
|||||
6 |
T0520048 |
1 |
贮液器总成 |
Oil storage |
1 |
957H0556- |
||||
7 |
1001541599 |
1 |
高压软管 L=300 Hose |
1 |
957H0556- |
|||||
8 |
Z-95N-21E-00001 |
1 |
冷凝器罩 955N.21E.2 Condenser cover 冷 凝 器 罩 固 定 板 |
1 |
957H0556- |
|||||
9 |
Z-95N-21A-00001 |
1 |
955N.21A. 1 室 外 后 风 道 |
φ45×550 |
1 |
957H0556- |
||||
– – – |
956T.21A.2 |
– |
||||||||
11 |
W- 10-00050 |
1 |
管夹 TJBC-Φ55 单中 Pipe clamp |
2 |
957H0556- |
|||||
12 |
B-J088700-00016 |
1 |
喉箍 d50 |
Clamp |
4 |
957H0556- |
||||
13 |
T0200041 |
1 |
冷凝器总成 |
Condenser |
1 |
957H0556- |
||||
14 |
W- 10-00051 |
1 |
管夹 TJBC-Φ70 单中 Pipe clamp 室 外 前 风 道 φ60×950 |
4 |
957H0556- |
|||||
– – – |
956T.21A. 1 |
– |
||||||||
16 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
4 |
957H0556- |
||||
17 |
T0400002 |
1 |
空调控制面板 Control card |
1 |
957H0556- |
|||||
18 |
B-G008190-00001 |
1 |
螺钉 M4×12ZnD Bolt |
4 |
957H0556- |
|||||
19 |
1001218971 |
1 |
蒸发器总成 |
Evaporator |
1 |
957H0556- |
||||
20 |
W-08-00430 |
1 |
空调器总成 BKG116- 1 Air-condition |
1 |
957H0556- |
|||||
21 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
16 |
957H0556- |
||||
22 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
16 |
957H0556- |
||||
23 |
B-G057830-00006 |
1 |
螺栓 M10×25ZnD Bolt |
8 |
957H0556- |
|||||
24 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
4 |
957H0556- |
||||
25 |
T-JG-DY- 16- 1900 |
1 |
低压输油胶管 |
Hose |
1 |
957H0556- |
||||
26 |
W- 12-00926 |
1 |
直角阀门 CL50-38 Tap |
1 |
957H0556- |
|||||
27 |
W- 15-01807 |
1 |
过渡接头 232212-6 Transit joint |
2 |
957H0556- |
|||||
28 |
T-JG-DY- 16-2800 |
1 |
低压输油胶管 |
Hose |
1 |
957H0556- |
||||
29 |
W- 12-00951 |
1 |
直角阀门 CL50-33 Tap |
1 |
957H0556- |
|||||
30 |
Z- 15B-21C-00004 |
1 |
压缩机支架 Z50B.21C. 1 Bracket |
1 |
957H0556- |
|||||
31 |
B-G057830-00012 |
1 |
螺栓 M10×35ZnD Bolt |
8 |
957H0556- |
|||||
32 |
B-G061700-00003 |
1 |
螺母 M10ZnD |
Nut |
4 |
957H0556- |
||||
33 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
14 |
957H0556- |
||||
34 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
14 |
957H0556- |
||||
35 |
B-G057830-00137 |
1 |
螺栓 M8×16ZnD Bolt |
6 |
957H0556- |
|||||
36 |
B-G057830-00143 |
1 |
螺栓 M8×25ZnD Bolt |
8 |
957H0556- |
|||||
37 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
2 |
957H0556- |
||||
38 |
B-G00097B-00021 |
1 |
垫圈 6ZnD |
Washer |
2 |
957H0556- |
||||
39 |
B-G057830-00128 |
1 |
螺栓 M6×12ZnD Bolt |
2 |
957H0556- |
|||||
40 |
Z-95N- 16G-00001 |
1 |
塞 955N. 16G-2 |
Plug |
1 |
957H0556- |
||||
41 |
T0860011 |
1 |
传动带 V13×1145 Belt |
1 |
957H0556- |
